Крыша с мансардой
Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.
Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.
Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.
В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

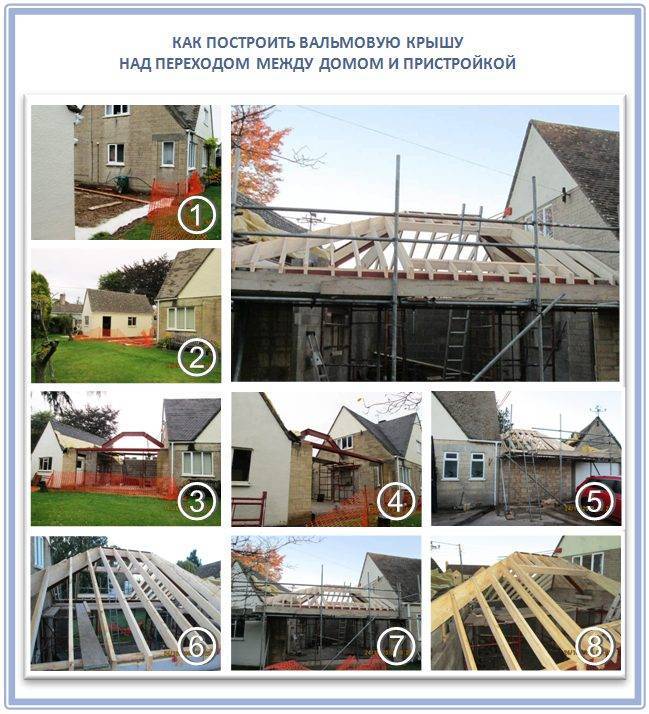

Монтаж вальмовой кровли
Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.
Монтаж вальмовой стропильной системы производится следующим образом:

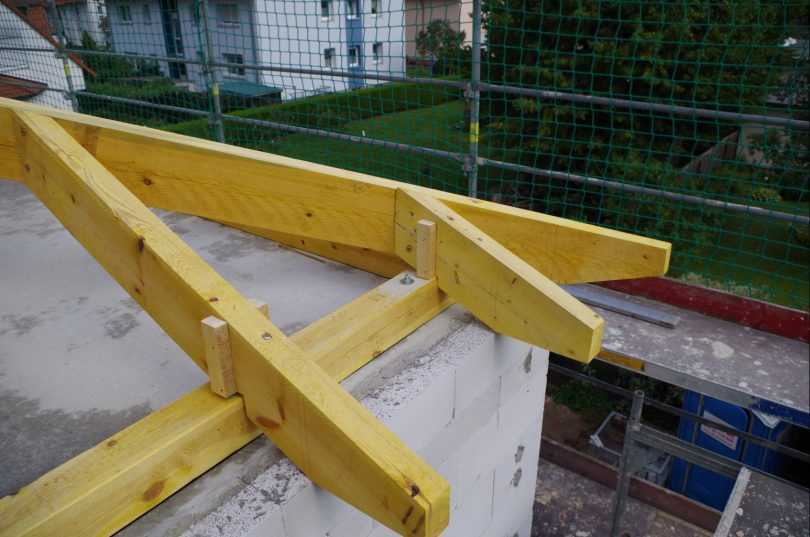

- Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
- Установка и временное крепление стоек. Их нужно поставить на лежень.
Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

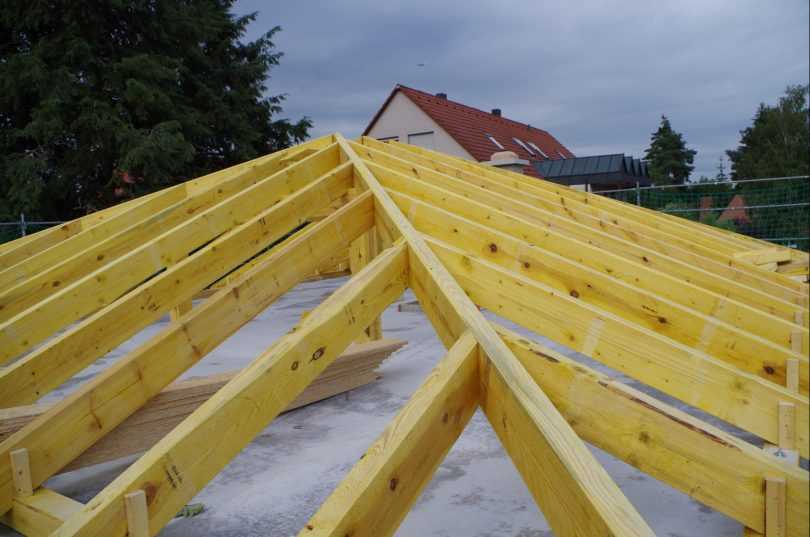

Положение диагональных стропил окончательно устанавливает форму всех скатов
Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие
При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.
Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа
По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.
При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.
Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!
Вальмовая крыша: зарубежная классика
Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.
Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.
Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши
Что строительства беседки важно, если вы взялись за все это самостоятельно!

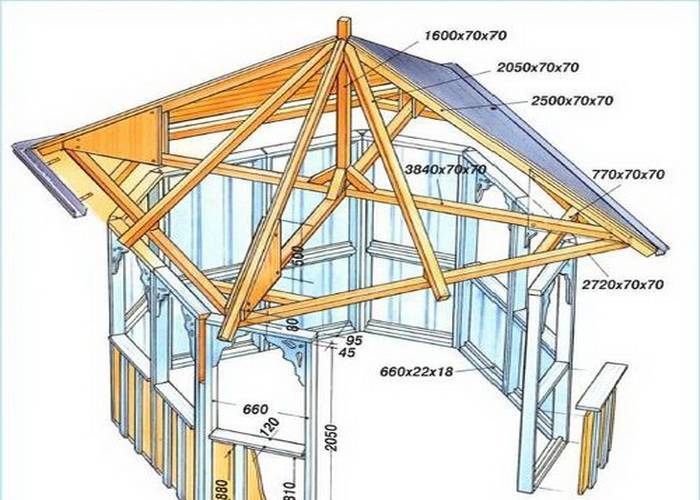

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:
Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.
По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:
Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:
Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

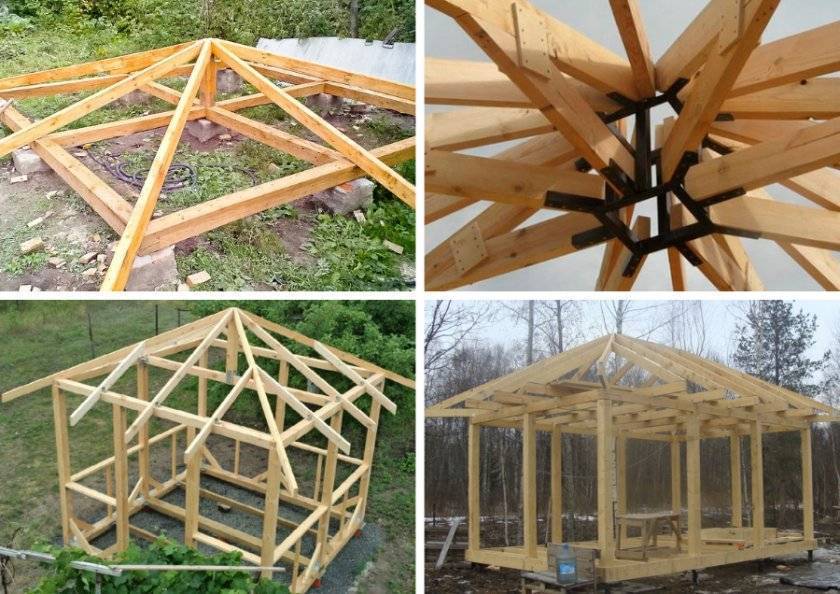

Но иногда приходится прибегать и к более сложным вариантам:

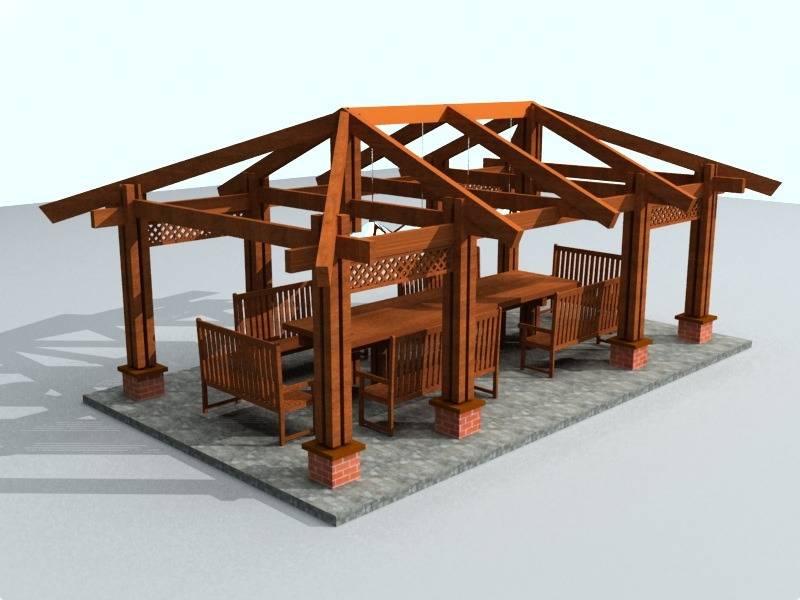

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!
Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:
Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:
Разновидности конструкций
Все разнообразие форм и конструкций очень велико.
Для беседки отлично подойдут следующие:
- Односкатная;
- Двухскатная;
- Четырехскатная;
- Шестискатная.
Четырехскатная форма
Каждая из них применяется в определенной ситуации:
- Односкатная имеет всего один скат. Чаще всего устраивается на тех сооружениях, которые примыкают к какой-либо стене. Иногда устраивается и на самостоятельных строениях в качестве наиболее экономного варианта;
- Двухскатная применяется чаще всего на беседках прямоугольной формы. Имеет один недостаток – необходимость устройства фронтонов;

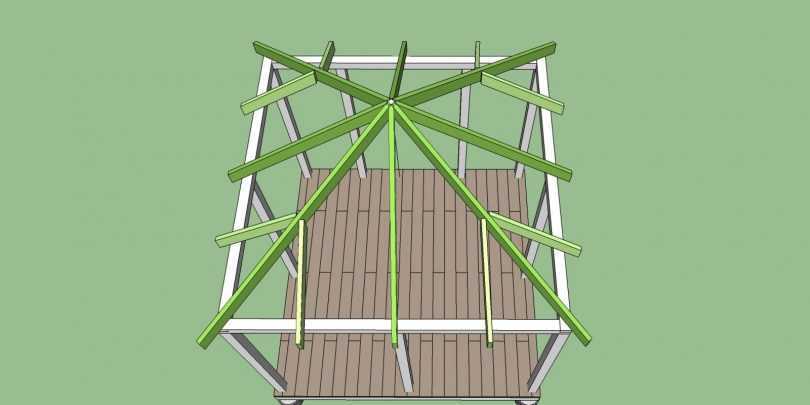

- Четырехскатная крыша беседки своими руками может быть устроена тогда, когда строение имеет в основании квадрат, или прямоугольник. Недостатком можно назвать только сложность устройства;
- Шестискатная применяется только со строениями шестигранной формы.
Надо сказать, что последние два вида относятся к кровлям без фронтонов, которые получили общее название шатровых конструкций.
Наглядные образцы типов кровли
Как возводят крышу с четырьмя скатами, какие особенности
Четырехскатная крыша для беседки имеет большой вес, и здесь надо делать соединения довольно жестко.
- Для того, чтобы это сделать, сверху несущих стен нужно уложить мауэрлат и лежни. Делать это надо согласно правилам монтажа данных элементов. Оба этих процесса выполняют из качественного бруса.
- Если вы самостоятельно занимаетесь монтажом четырехскатной крыши в беседке, то можно использовать дерево. Этот материал очень качественный и простой в обработке. С ним иметь дело — одно удовольствие.
- Дальше поговорим именно о дереве. Чтобы закрепить брус надежно, нужны анкерные шпильки. Их нужно закладывать еще на этапе возведения стен, хорошо крепить.
Вариант крепления по фото
Если строение из дерева, то опорой будет сруб, верхний его венец
Но важно помнить, что между мауэрлатом и самой стеной должна быть прокладка. В качестве этой самой прокладки лучше всего использовать рубероид
Этот материал обладает просто потрясающими гидроизоляционными характеристиками. Что касается лежней, то их надо положить на несущие перегородки беседки.
Есть варианты, в которых нет внутренних перегородок. Что же тогда делать? В этом случае стойки нужно будет поставить на балки, которые нужно правильным образом укрепить. Лучше балки делать из бруса диаметром 100 на 200 миллиметров. Это выполняется с целью укрепить конструкцию. Ведь сами балки будут испытывать большие нагрузки, поэтому о надежности всего строения и крыши, в том числе, важно позаботиться заблаговременно.

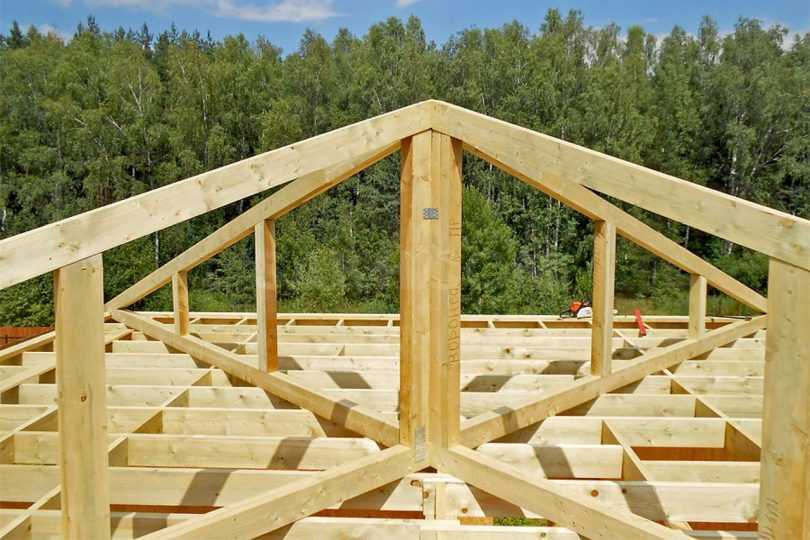

Что касается стоек опоры, то их устанавливают прямо на балки перекрытий. Данные элементы должны обязательно быть выровнены. Это делается с помощью уровня или отвеса.
К лежню стойки будут крепиться при помощи уголка строительного или пластин из металла. Важно помнить, что расстояние между стойками не должно превышать двух метров. Высоту вы будете определять согласно всем предварительным данным: чертежу, на котором есть размеры дома или беседки.

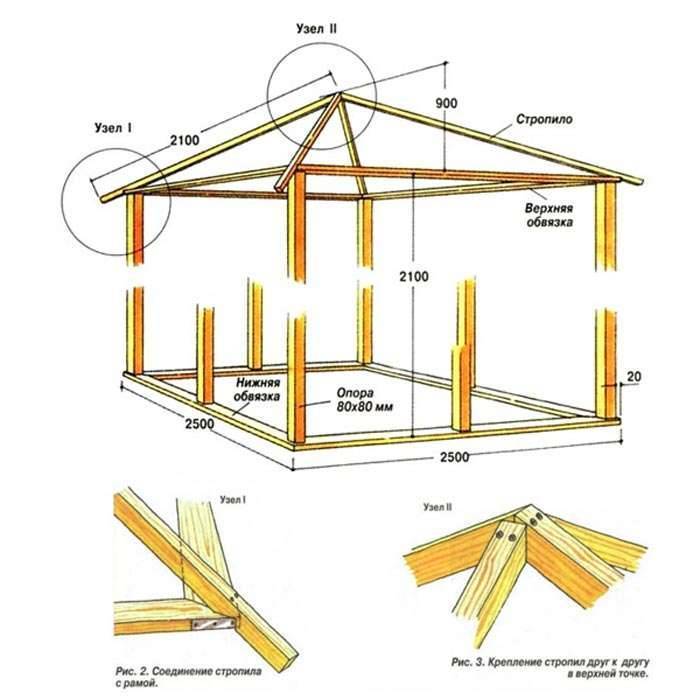

Схема крепления различных частей крыши
Если четырехскатная крыша будет иметь шатровый тип (см. Шатровая крыша для беседки и правила ее установки), то стойки должны между собой образовывать геометрическую фигуру — прямоугольник. Высота всей постройки будет определяться высотой вашего дома.
На стойки нужно правильно уложить прогоны. Если крыша вальмовая, то прогон будет коньковый. А если шатровая — прямоугольный. Прогоны любого вида крепятся надежно, для этого используют саморезы. Далее придется приступить к непосредственной установке стропил.
Боковые стропила на крыше из четырех скатов устанавливают так же, как и на двускатной. К коньковому брусу прикладывают в области крайней стойки, а затем закрепляют саморезами. Ширина стропил и ширина доски должна быть примерно одинаковая.
Можно из картонной бумаги сделать сначала шаблон, а потом уже по нему вырезать все стропила. Шаблон прикладывают к брусу и размечают на нем верхний и нижний запил. Это делать обязательно. Если все верно, шаблон идеально подошел, то дальше вырезают все стропила правильного указанного размера
После, по одной их надежно крепят.
Диагональные стропила, важно помнить, будут переносить очень сильную нагрузку; больше, чем все остальные элементы. Поэтому данные стропила делаются из двух, соединенных между собой досок.
Их надо сначала скрепить между собой (с помощью те же саморезов), а затем уже монтировать
Тогда крыша получится надежной. Если между стропилами образовались небольшие расстояния — не стоит пугаться, такое бывает. Но эту нишу нужно будет заделать. Это выполняется при помощи нарожников.
https://youtube.com/watch?v=bp9HsbknNQY
Кровля
Беседки с четырехскатной крышей могут быть покрыты практически любым кровельным материалом (см. Чем покрыть крышу беседки из предлагаемых материалов)
Но важно выбирать надежный, чтобы он в любое время года оставался в хорошем состоянии
- Можно брать ондулин, который будет не тяжелым.
- Также можно сделать из простого шифера. Но она будет иметь большой вес, и тогда надо будет это учесть при выборе сечения бруса для стропил.
- Также при выборе материала думайте о креплении. Чем больше будет лист, тем меньше потребуется шалевки для подкладок и цена конструкции возрастет.
Конструкция четырехскатной крыши для беседки не такая и сложная. Здесь надо просто правильно распределить нагрузку. Это может сделать любой человек. Инструкция поможет вам ничего не забыть и сделать все правильно.
Возведение стропильной системы
Поскольку беседка прямоугольная с односкатной крышей – наиболее популярный на данный момент вариант, далее рассмотрим способ возведения именно такой конструкции. Собирается она в несколько этапов:
Опорные столбы устанавливают таким образом, чтобы задняя стена беседки получилась ниже передней. Далее их попарно соединяют брусом.
Односкатные беседки. Фото каркаса с собранной стропильной системой
- Затем раскраивают стропила. Для удобства в них обычно вырезают посадочные гнезда. Но шаг это не обязательный. Впереди беседки желательно устроить хотя бы небольшой козырек.
- Крепят стропила на специальные крепежи — салазки. Дело в том, что деревянные сооружения обязательно дают усадку. И если закрепить стропила жестко, конструкцию может со временем перекосить.
Стропила крепятся к обвязке на крепежи салазки
Далее на стропила горизонтально натягивают полиэтиленовую пленку. Фиксируют ее к ним брусками небольшой толщины. Нахлест между полосами должен составлять примерно 15см. Стыки желательно дополнительно проклеить скотчем.
Гидроизоляционная пленка крепится к стропилам по горизонтали с небольшим провисом
На заключительном этапе на бруски набивают обрешетку. Шаг между элементами в этом случае зависит от разновидности того кровельного материала, который будет использоваться для обшивки.
Окончательный этап строительства беседки
Теперь, когда все элементы конструкции стропильной системы беседки полностью готовы, можно ее разобрать, отложить детали в сторону и заняться установкой стоек.
Монтаж вертикальных стоек
Для них используем такой же брус, как и для нижней обвязки — 100х100 мм.
Для удобства установки отпиливаем торцы бруса строго под прямым углом. С одной стороны бруса выполняем шип под установку на него верхней обвязки. Для этой цели лучше воспользоваться электрическим лобзиком, который просто незаменим при выполнении всех многочисленных пропилов. С другой же стороны бруса, если установка столбов беседки запланирована именно на прутки арматуры, высверливаем отверстие на необходимую глубину диаметром равным или чуть меньшим диаметра прутка. Для надежности крепления лучше использовать арматуру с насечками.
Выравниваем столбы по уровню строго вертикально, для надежности фиксируем их временными укосинами. Каждую стойку крепим к нижней обвязке на саморезы с помощью металлических уголков, как видно на фото.
Как установить столбы беседки одному
Установка стропильной системы
После установки всех столбов беседки поднимаем и крепим к ним верхнюю обвязку…
Каркас беседки готов
… а затем и стропила.
Конструкция сразу станет жесткой и устойчивой и можно будет уверенно приступать к кровле крыши. Сплошной дощатый настил выполняем снизу вверх, прикручивая доски к лагам на саморезы. Для разметки досок удобно использовать вырезанный из картона шаблон.
Настил крыши беседки
Для устройства настила крыш также часто применяют плиты OSB-3 — все зависит от предпочтений и выбранного типа кровли.
Для покраски пола и деревянной мебели внутри беседки можно воспользоваться специальным террасным маслом «Пинотекс», предотвращающим появление грибка и придающим древесине водоотталкивающее свойство.
Прекрасной кровлей для беседки послужит мягкая битумная черепица Shinglas (Шинглас). Не забудьте про коньковую и карнизную планки!
Монтируем карнизную планку
Покрываем крышу беседки черепицей
Устанавливаем коньковые планки
Настил пола, монтаж лестницы и перекладин
Монтаж пола начинаем с установки лаг. Крепим лаги к нижней обвязке при помощи П-образных кронштейнов.
Затем приступаем к настилу заранее обструганных и покрашенных половых досок.
Укладку досок начинаем от одной из стен беседки
Перед покраской половые доски тщательно обработаны электрорубанком и отшлифованы электрической шлифмашиной
Между опор крепятся предварительно подогнанные по размерам, обструганные электрорубанком, окрашенные и просушенные элементы перил.
Трудно представить, что такую красоту можно выполнить в одиночку. Но глаза, как говорится, боятся, а руки…

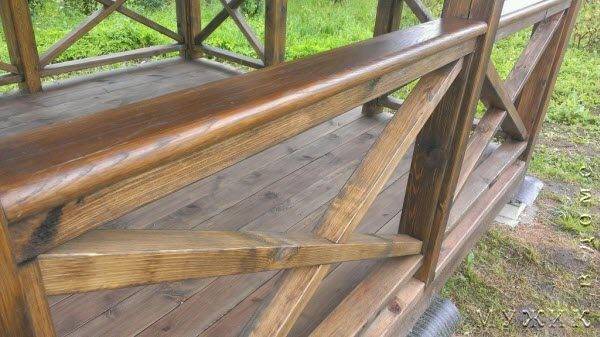

Перила беседки, тщательно оструганные рубанком, отшлифованные и окрашенные смотрятся даже очень эстетично
Крыльцо беседки крепим снаружи к брусу нижней обвязки
Вот она, наша красавица!
Построить беседку своими руками на даче — не такое уж сложное занятие, как поначалу может показаться!
Пластиковые стулья и круглый стол в беседке
Беседка 3х3 только внешне выглядит небольшой, однако за этим столиком свободно помещаются 6 человек. А ведь можно и стол сделать побольше при желании! Но только свободного места почти не останется — гостям танцевать будет негде.
Остается только обтянуть беседку снаружи затемняющей сеткой вроде Тенакс Ямайка (Tenax Jamaica)…
На солнце обтянутая сеткой беседка выглядит вполне неплохо
Сетка не только спасает летом от комаров, но и неплохо защищает беседку от проникновения внутрь дождя, а зимой — и снега
… оградив тем самым себя от комаров и завистливых соседей!
Если описанная в данном материале конструкция с четырехскатной крышей вам не подходит ввиду сложности изготовления, обратите внимание на односкатную деревянную беседку
Комментариев: 2 на “ Беседка своими руками 3х3 м из бруса ”
Добрый день а можно узнать сколько надо материалов длину страпил и какая высота бруса от нижней до верхней обвязки.
Источник статьи: http://muzhik-v-dome.ru/besedki/besedka-iz-brusa-3×3/
Чертежи и расчёты
Накануне закупки требуемых материалов и инструментов надлежит выяснить ведущие параметры кровли и выполнить верный расчёт. Четырёхскатные крыши представлены соединением двух трапециевидных и треугольных деревянных связок. Они сцепляются меж собой верхними сторонами, а границы треугольников закрываются коньковыми скатами.
Чтобы облегчить себе вычисление нужного количества стройматериала и последующий монтаж, следует выполнить чертёж четырёхскатной крыши и её стропильной системы.
При подсчёте нужного количества стропил берут во внимание их установочный шаг и желаемую высоту крыши (угол наклона). Завершающий расчёт стропильного устройства четырёхскатной крыши довольно таки сложен
Он подразумевает измерение нагрузки при эксплуатации, протяжённость стропил, размер шага установки, угол наклона ската и прочие нюансы.
Стремясь облегчить подсчёт, желательно воспользоваться нормами для строительства и создать 3d модель в компьютерной программе.
Четырехскатная крыша своими руками
Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.
Этапы постройки четырехскатной крыши
Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).
Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.
При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.
В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.
В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.
Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.
Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.
Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).
Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.
Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).
Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).
К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.
Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.
Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.
Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.
Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).
Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.
Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
Три «кита» четырёхскатной крыши
Прежде чем строить четырехскатную крышу, нужно учесть, что у данного типа кровли с четырьмя плоскостями есть три основных вида:
- шатровая;
- вальмовая;
- полувальмовая.
Первая – пирамидальная по своей конструкции состоит из четырех равноценных треугольников, все верхние углы которых соединяются в одной — центральной точке. Основание у нее может быть только квадратное, скаты – парными или с однотипными параметрами.
Конструкция шатровой крыши
У второй две разноплановые пары плоскостей – трапеция (фасадные скаты) и треугольники (скаты торцовые, что, собственно, и называются вальмы). Вершины треугольников соединяются с вершинами, соединенных граней трапеции.
Конструкция вальмовой крыши
Третья также состоит из вальм и трапеций, но при этом в ее конструкции боковые треугольники «ломаются» на трапеции и верхние треугольнички.
Датская, она же полувальмовая крыша и её конструкция
У каждой есть своя изюминка. Так шатровая кровля, наиболее часто используемая в местах с обильными осадками – экономична в плане использования материалов: короткие балки; отсутствие торцов (фронтонов).
Вальмовая кровля, конструкция которой ограничивается кровельными скатами, устойчива к порывам сильного (ураганного типа) ветра. Для ее строительства обычно используется: брус, двойная доска, «нарожники» — стропила, упирающиеся на диагональную опору.
Полувальмовая – как самый устойчивый тип кровли, защищающий беседку от интенсивных осадков и ветров, так и самая сложная для постройки. А также наиболее расточительная в плане расхода кровельного материала.
При этом любой тип четырехскатной кровли, в основе которой лежит стропильная система, не только имеет привлекательный вид, но и позволяет варьировать с выбором кровельного материала. Кроме того, не закрывают свободный обзор из беседки. Крышу такого типа можно стилизовать под экзотическую китайскую пагоду (используя яркоокрашенные листы металлочерепицы или гонт).
или изящную японскую кровлю, незначительно удлинив свесы и поставив изогнутые диагональные опоры.
Пошаговая инструкция
Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.
- Мауэрлат.
- Лежни.
- Конёк и стойки.
- Стропила и нарожники.
- Обрешётка.
- Утепление.
- Кровельное покрытие.
- Свесы.
Мауэрлат
Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.
На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.
Лежни
Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.
Конёк и стойки
В случае железобетонного перекрытия стойки устанавливают прямо на него
Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.
Стропила и нарожники
В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.
Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.
У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.
Обрешётка
Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.
Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.
Монтаж гидроизоляции, контробрешётки и обрешётки:
Утепление
Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.
Кровельное покрытие
Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:
- Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
- Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
- Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
- Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
- Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.
Свесы
Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.
