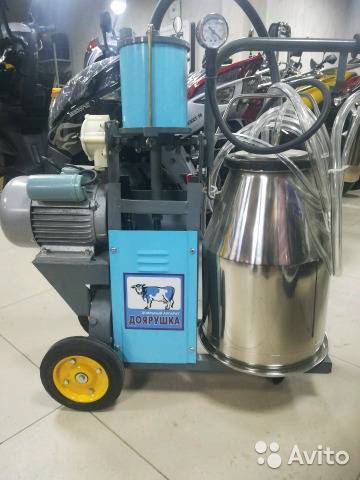

Доильный аппарат Доярушка УДШ-001

Как устроен аппарат?

Основой агрегата выступает металлическая прочная рама, к которой болтами крепятся все элементы:

1. Двигатель. Он закреплён с противоположной стороны от молокосборника.
2. Насос с электроприводом.
3. 3 больших колеса, облегчающие передвижение конструкции.
4. Металлическая площадка. На неё ставят молокосборник.
5. Ручка-рычаг с крючком. По окончании использования агрегата на неё можно повесить аппаратуру.
6. Ременной шкив.

Устройство доильного аппарата

Двигатель оснащён предохранителем, который защищает его от перепадов напряжения. С помощью электропровода он включается в сеть. На панели имеется выключатель. Двигатель приводит в движение поршень насоса, благодаря закреплённому на раме ременному шкиву.

Насос ёмкостью 2 литра выполнен в форме цилиндра. Его работу обеспечивает поршень, оснащённый накладкой из кожи. Во время его движения то вверх, то вниз внутри создаётся вакуум, благодаря которому и происходит отсос молока в определённом темпе.

Внимание! Ритм пульсации наноса приближен к естественному, с которым молоко сосёт телёнок. Во время доения животное не ощущает дискомфорта

В верхней и нижней части насоса имеется 2 крышки. В отверстие снизу входит шатун поршня, а крышку, расположенную сверху, вкручивается штуцер. Именно к нему присоединяют вакуумную трубку. Давление воздуха контролирует манометр.

Аппарат «Доюшка» укомплектован:

• молокосборником ёмкостью 22,6 л из нержавеющей стали;
• подставкой с бортиками под молокосборник;
• стаканами из нержавейки в количестве 4 шт.;
• ёршиками для чистки оборудования.

Силиконовые накладки мягкие, но долговечные. В каждом стакане имеется прозрачная вставка, служащая окошком, через которое можно контролировать, как поступает молоко.

Пульсатор для доильного аппарата

Неотъемлемой частью доильного аппарата является пульсатор. Вакуумный насос создает постоянный ток воздуха, который нужно преобразовать в импульсы, чтобы сосковая резина внутри стаканов могла периодически сжиматься. Эту роль и выполняет пульсатор. Во время работы он включает и отключает подачу вакуума с определенной частотой. Для каждого животного она индивидуальная. Например, для коровы необходимо 65 пульсаций в минуту.

По своей конструкции он является достаточно простой деталью, способной работать длительное время и требующий редкого обслуживания. В нем механическим способом происходит перекрытие воздушного канала. Располагается пульсатор непосредственно на крышке доильного ведра через пластиковый тройник. Далее его выход шлангом соединяется с распределителем под коллектором, а оттуда уже расходится на четыре стакана.

Пульсатором по типу конструкции можно разделить на три вида. Наиболее простой и распространенный – нерегулируемый. Он имеет всего один вакуумный выход откачивая молоко со всех сосков вымени одновременно и настроен только для работы с коровами. Отметим, что некоторые производители ставят данные модели на доильные аппараты, предназначенные для коз, что считается абсолютно неверным решением. Также иногда встречаются регулируемые с похожей конструкцией. Вращением шайбы добиваются изменения частоты в большом диапазоне значений. Его режим быстро перенастраивается, если вам надо доить в один день коров и коз. Третий более современный – попарного доения. Дело в том, что для животного комфортно доение только с двух долей, в то время как два других отдыхают. Это снижает риск возникновения мастита. У него на корпусе два выхода и к каждому подключается только два стакана. Работают, как вы поняли из названия, попеременно. Пока в одном присутствует вакуум, во втором канале происходит фаза отдыха. Также он дополнительно имеет функцию регулировки пульсаций. К недостатку можно отнести его дороговизну в четыре раза превышающий обычный пульсатор, поэтому в основном пользуется низким спросом.

Обслуживание пульсаторов сводится к замене резиновой мембраны и промывке внутренних полостей от налета. Стоит помнить, что при повреждение сосковой резины молоко в первую очередь попадет в него. Как результат нарушится нормальный режим работы. Выражается это смене интонации щелчков вплоть до полного их исчезновения. Если это произошло, то после разборки насоса следом нужно сделать профилактику пульсатору. В интернете есть достаточное количество роликов с подробной инструкцией.

Как пользоваться

Инструкция пользования Доярушкой предусматривает выполнение стандартных действий, как и в случае с другими доильными аппаратами. Первым делом подготавливают вымя животного к дойке. На протяжении минуты его надо промыть, выполнить массаж для увеличения количества и скорости отдачи молока. Вымя протирают салфеткой. Соски должны быть сухие. Малое количество молока, буквально несколько капель, сцеживают руками в отдельную емкость.

Аппарат начинают подготавливать с протирания присосок доильных стаканов антисептическим раствором. Нажатием кнопки пуска включают мотор. Оборудование работает на холостом ходу пять минут. Крышка молочного бидона должна быть закрыта, а вакуумный клапан открыт. В таком положении запускается режим дойки. Во время холостой работы проверяют аппарат на отсутствие посторонних звуков, подсоса воздуха в системе. Если все нормально, доильные стаканы поочередно надевают на соски.

О начале дойки можно узнать по появлению молока в прозрачных шлангах. Когда оно перестанет течь, мотор выключают, закрывают вакуумный клапан. Доильные стаканы отсоединяют от вымени. Бидон с молоком ставят на раму тележки, аппарат перевозят к следующему животному.

Важно! На дойку одной коровы примерно уходит 6 минут. Стабильность работы Доярушки во многом зависит от правильного обслуживания оборудования:

Стабильность работы Доярушки во многом зависит от правильного обслуживания оборудования:

• ежегодно 1 раз выполняют замену масла в редукторе;
• периодичностью раз в месяц подвергают насос разборке для проверки и замены износившихся прокладок;
• еженедельно проверяют наличие смазки поршня.

По окончании дойки аппарат промывают. Используют мыльный и дезинфицирующий раствор, чистую горячую воду. Отдельно в большой емкости моют стаканы. Доярушка гарантированно прослужит без серьезных поломок до 9 лет, если оборудованию оказывают должный уход.

Как пользоваться

Инструкция пользования Доярушкой предусматривает выполнение стандартных действий, как и в случае с другими доильными аппаратами. Первым делом подготавливают вымя животного к дойке. На протяжении минуты его надо промыть, выполнить массаж для увеличения количества и скорости отдачи молока. Вымя протирают салфеткой. Соски должны быть сухие. Малое количество молока, буквально несколько капель, сцеживают руками в отдельную емкость.

Аппарат начинают подготавливать с протирания присосок доильных стаканов антисептическим раствором. Нажатием кнопки пуска включают мотор. Оборудование работает на холостом ходу пять минут. Крышка молочного бидона должна быть закрыта, а вакуумный клапан открыт. В таком положении запускается режим дойки. Во время холостой работы проверяют аппарат на отсутствие посторонних звуков, подсоса воздуха в системе. Если все нормально, доильные стаканы поочередно надевают на соски.

О начале дойки можно узнать по появлению молока в прозрачных шлангах. Когда оно перестанет течь, мотор выключают, закрывают вакуумный клапан. Доильные стаканы отсоединяют от вымени. Бидон с молоком ставят на раму тележки, аппарат перевозят к следующему животному.

Важно! На дойку одной коровы примерно уходит 6 минут. Стабильность работы Доярушки во многом зависит от правильного обслуживания оборудования:

Стабильность работы Доярушки во многом зависит от правильного обслуживания оборудования:

• ежегодно 1 раз выполняют замену масла в редукторе;
• периодичностью раз в месяц подвергают насос разборке для проверки и замены износившихся прокладок;
• еженедельно проверяют наличие смазки поршня.

По окончании дойки аппарат промывают. Используют мыльный и дезинфицирующий раствор, чистую горячую воду. Отдельно в большой емкости моют стаканы. Доярушка гарантированно прослужит без серьезных поломок до 9 лет, если оборудованию оказывают должный уход.

Технические характеристики

Аппарат Доярушка оснащен низко-оборотистым асинхронным мотором. Большим плюсом считается отсутствие необходимости замены щеток. За счет масляного охлаждения двигатель не перегревается при длительной нагрузке. Поршневой насос создает в системе стабильное давление в районе 50 кПа. Для его измерения предусмотрен вакуумметр.

Доильная установка подходит для использования на малых фермах и частных подворьях. Отсутствие хрупких деталей, слабых узлов сказывается на безотказной работе оборудования. Поломки встречаются крайне редко. Для Доярушки характерна двухтактная система дойки. После применения аппарата отпадает необходимость «додаивать» корову вручную. Однако двухтактный процесс менее приятен коровам. Сцеживание молока происходит за счет сжимания и разжима соска. Отсутствие третьего режима «отдыха» не приближает механическую дойку к естественному процессу, происходящему при кормлении теленка.

Внимание! В комплектацию Доярушки не входит отдельный пульсатор, а также ресивер. Основные характеристики доильной установки:

Основные характеристики доильной установки:

• за час аппаратом можно обслужить от 8 до 10 животных;
• подключение двигателя выполняется к электрической сети 200 вольт;
• максимальная мощность мотора 0,55 кВт;
• диапазон рабочего давления в системе 40-50 кПа;
• пульсация 64 такта в минуту;
• габариты аппарата 100х39х78 см;
• вес без упаковки 52 кг.

Производитель дает на свою продукцию 1 год гарантии.

Подробнее об аппарате Доярушка показано в видео:

Доильный аппарат Доюшка 1С для коров

Производительность (коров в час)	5-8
Номинальное напряжение (В)	220
Потребляемая мощность (кВт)	0,55
Рабочее вакууметрическое давление (кПа)	40-50
Частота пульсации (раз в минуту)	64-74
Объем бидона (л)	22,6
Длина (мм)	1000
Ширина (мм)	390
Высота (мм)	780
Масса (кг)	52
Срок гарантии (мес)	12

Доильный аппарат для доения коров, бидон из нержавеющей стали, силиконовая сосковая резина, вакуумные и молочные патрубки силикон, прокладка крышки бидона черная резина. В комплекте ЗИП: ремень — 1шт, патрубок молочный силиконовый — 1шт, патрубок вакуумный силиконовый — 1шт, ложный сосок — 1шт, ёршики для чистки — 3шт.

Простая в использовании – доильная установка «Доюшка» 1С станет отличной покупкой для небольшого молочного стада.

Этот аппарат давно зарекомендовал себя, как качественное и надежное средство доения, а все благодаря некоторым отличительным чертам:

• Поршневой насос;

• Стальной бидон;

• Силиконовые вставки в стаканы;

Как часто необходимо обслуживать «ДОЮШКУ»?

При постоянной эксплуатации необходимо смазывать раз в неделю цилиндр и поршень, а также регулярно промывать доильную аппаратуру, т.к. молоко остается в шлангах и доильных стаканах. Некоторые модели укомплектованы ершами для чистки остатков молока в молочных шлангах.

Как мыть доильную аппаратуру?

После завершения доения необходимо закрыть пустой бидон крышкой, смыть загрязнения с доильной аппаратуры чистой водой, затем положить очищенную аппаратуру в ведро, наполненное горячей водой или дезинфицирующим раствором и включить доильный аппарат. Промойте доильную аппаратуру, шланги и бидон несколько раз, тем самым удалив остатки дезинфицирующего раствора. Раз в неделю необходимо полностью очистить и промыть бидон, доильные стаканы, шланги.

Каким маслом смазывать насос?

Можно смазывать поршень пластичными смазками солидол, литол, не используйте отработку, а также сильно пахнущие смазки. Не забывайте капать пару капель масла на основание насоса, там есть специальные отверстия, через которые в процессе работы смазка поступает во втулку шатуна и элементы крепления подвижной части насоса к раме установки.

Инструкция по замене сосковой резины:

Снятие:

1. Снять патрубки
2. Упереть прозрачную вставку в деревянную поверхность и вдавить внутрь стакана
3. Извлечь прозрачную вставку
4. Извлечь сосковую резину

Установка:

1. Одеть сосковую резину на широкую горловину стакана
2. Извлечь узкую часть сосковой резины из отверстия в торце стакана и вытянуть на 7-10мм
3. Смочить прозрачную вставку водой и с помощью любого цилиндрического предмета достаточной длины (24-30мм) диаметром (13-15мм) вставить прозрачную вставку до щелчка (упора)
4. Одеть патрубки

Пульсаторы попарного доения

Пульсаторы попарного доения работают попеременно, подавая вакуум только на одну пару долей вымени из четырех, позволяя двум другим долям отдыхать. Такой принцип работы пульсатора обеспечивает более качественную дойку, максимально приближая ее к ручной. Устройство наделено функцией преддоильного массажа вымени, что благоприятно сказывается на состоянии вымени. Правильно настроенное соотношение фаз доения и отдыха и стабильная частота пульсации гарантирует тщательное и быстрое выдаивание всех долей вымени.

Сейчас все европейские и американские фермеры при аппаратном доении применяют именно пульсаторы попарного доения. Но и в России в последние годы наблюдается тенденция увеличения использования пульсаторов попарного доения. И хотя стоимость выше, в отличии от традиционных дешевых аналогов российского происхождения, многие уже поняли, что полученный результат оправдывает высокие затраты на покупку пульсаторов этого типа. Кроме того пульсаторы попарного доения совместимы практически с любыми доильными установками и доильными аппаратами.

Описание аппарата «Доюшка» 1ПР

Оборудование создано для малочисленного животноводческого хозяйства. Аппарат способен за 1 ч забрать молоко у 10 голов КРС. Инженеры тщательно продумали конструкцию «Доюшки». В ней нет никаких лишних и сложных деталей. Всё просто и логично. Цена аппарата демократичная.

Весит оборудование 52 кг. Для передвижения приспособлена рама из никелированной стали, которая имеет колёса и ручку. У колёс низкая ось, что снижает риск опрокидывания установки. При хранении стаканы с прилегающими к ним трубками вешаются на ручку рамы. Установка компактная: высота – 78 см, ширина – 39 см, длина 1 м. Аппарат работает от сети 220 В, мощность – 550 Вт. Оборудование предполагает доступ ко всем элементам конструкции.

Двигатель установлен на раме поверх колёс: полностью открыт. Это избавляет его от перегрева и даёт возможность беспрепятственно осмотреть мотор. Двигатель асинхронного типа. От него отходит сетевой шнур. На панели сверху расположена кнопка включения. Передача ременная. Шкив находится на раме: он приводит в действие шатун.

Благодаря особому такту насоса, в дополнительном оборудовании необходимость отпадает. Насос работает с частотой 64 пульсации в минуту. Для коровы такой вариант забора молока комфортный. Молоко сцеживается из вымени всё без остатка. Не требуется дополнительная ручная дойка.

Конструкция у насоса разборная. Она состоит из основного корпуса, который сверху и снизу закрывается крышками. Крепление происходит за счёт стержней, которые имеют резьбу. На верхней поверхности укреплён штуцер и клапана. К штуцеру подключается вакуумный шланг. На нижней поверхности предусмотрено отверстия для поршня и шатуна. Поршень имеет кожаную манжету. Благодаря ней соблюдается герметичность в камере. При износе её легко поменять. 1 раз в неделю поршень смазывают маслом.

Для забора молока предусмотрен бидон. Он выполнен из нержавеющей стали. Его объём 22,6 л. Бидон устанавливают на площадку, имеющую округлую форму. Ёмкость защищена от падения бортиками. Она жёстко фиксируется на раме.

Доильный аппарат представлен 4 стаканами. Они выполнены из нержавеющей стали. Для контроля над количеством молока в цилиндрах стаканов имеются прозрачные вставки из пластика. Вставки манжеты и шланги выполнены из чёрной резины. Оборудование лёгкое, доение коровы не вызовет осложнений.

Стаканы и ёмкость для молока необходимо вымывать каждый раз после дойки. Для ухода за оборудованием используют ёршики и щётки. Аксессуары входят в комплект к доильному аппарату. Стоимость оборудования от 18 тыс. руб.

ДОЕНИЕ КОРОВ

5.1 После включения установки необходимо расположить доильную аппаратуру так чтобы металлический разветвитель вакуума для пульсации находился выше, чем молокоприемник. Стаканы свисают вниз. Стрелка вакуумметра начнет движение

ВНИМАНИЕ: На доильной аппаратуре крючки для подвески на ручку с двух сторон (второй крючок для промывки) если расположить доильную аппаратуру патрубками коллектора книзу, то вакуум набираться не будет. Спустя минуту величина разряжения на вакуумметре должна достигнуть 0,04-0,045 МПа

Если величина разряжения слишком высокая или низкая, необходимо корректировать ее с помощью регулировочного клапана на молокоприемнике до значения 0,04-0,045 МПа.

5.2 Перед началом доения необходимо вымыть вымя теплой водой и сделать массаж 2-3 раза сжав рукой каждый сосок, затем можно установить доильные стаканы и приступить к доению, как показано на рисунках 6 и 7.

Рис. 6 Рис. 7

5.3 Для подключения доильной аппаратуры встаньте сбоку коровы, одной рукой возьмите молокоприемник так чтобы вакуумные патрубки и их металлический разветвитель находились сверху, а стаканы свободно свисали вниз. Другой рукой вы должны быстро надеть стаканы на соски по очереди один за другим как показано на рисунке 8. Во время операции лучше держать молочный патрубок одеваемого стакана с S-изгибом чтобы предотвратить попадание атмосферы в стакан.

Рис. 8 Рис. 9

5.4 Доение должно проистекать при стабильном вакууме, как показано на рисунке 9. В это время наблюдайте за истечением молока через прозрачные части молочных патрубков. При окончании доения, оператор может вручную нажать вниз на молокоприемник, для улучшения процесса додаивания, как показано на рисунке 10.

Рис. 10

Затем одной рукой придерживая молокоприемник необходимо сбросить вакуум открутив регулятор вакуума, чтобы доильные стаканы беспрепятственно снялись с вымени, как показано на рисунке 11. Затем необходимо обработать соски дезинфицирующей жидкостью, как показано на рисунке 12.

Рис. 11 Рис. 12

5.5 Сняв доильную аппаратуру, подвесьте ее за крючок на ручку вакуумной установки, откройте крышку бидона, перелейте молоко и можно приступать к доению следующей коровы.

Инструкция по обслуживанию аппарата «Доюшка»

Оборудование прослужит долго, если за ним ухаживать и вовремя проводить профилактические мероприятия. Для каждого элемента предназначен определённый срок выработки.

• Производитель указывает, что через каждые 750 ч, приблизительно через год работы мотора, в редукторе необходимо менять масло. Используется «Никрол» №40 объёмом 0,4 кг.
• 1 раз в неделю разбирают вакуумный насос. Поршень смазывают, растягивают кожаную манжету. При необходимости её меняют. Проверяют ход поршня и герметизацию цилиндра. Закрывают корпус крышкой: необходимо проверить состояние герметизирующей прокладки.
• 1 раз в месяц осматривают резиновый вкладыш в молочном коллекторе. При появлении трещин на поверхности резины или при деформации комплект вкладышей меняют. Комплект приобретают у производителя. Вкладыши обезжиривают и хранят в тёмном месте, чтобы ультрафиолет не разрушил резину. Перед использованием их промывают мыльным раствором, дезинфицируют, вставляют в молочный коллектор.
• Постоянно осматривают вакуумную и молочную магистрали. При наличии трещин, их необходимо менять.

Хранят оборудование в помещении с пониженным процентом влажности. Его не оставляют в коровнике, где содержатся животные. Многие владельцы небольших хозяйств используют доильный аппарат для коров «Доюшка». Отзывы говорят о том, что работает он качественно и полностью освобождает вымя от молока. Агрегат выполнен из пищевой стали, каучука и пластика. Материалы не содержат вредных для здоровья человека веществ.

Устройство пульсатора доильного аппарата

Наиболее распространенным на данный момент является нерегулируемый пульсатор АДУ 02.100. Он ставится практически на все модели мехдоек Буренка, Березка, АИД, Доярочка. Принцип работы пульсатора доильного аппарата заключается в синхронном двухтактном режиме во время работы, при котором молоко откачивается сразу с четырех сосков. В первом такте вакуум сжимает сосковую резину вызывая выделения молока, а во втором такте, когда перекрывается доступ воздуха, отдых вымени и откачка.

В пульсаторе доильного аппарата на корпусе есть два патрубка. В один подается постоянный вакуум от насоса. Внутри корпуса он преобразуется в переменный и выходит из другого. Частота пульсаций соответствует 65 тактам за минуту. При этом его частота не регулируется, настройки являются заводскими. Поэтому дополнительной настройки не требуется. Корпус изготавливается из высококачественного ПВХ пластика и состоит из двух частей: крышки и основания. Внутри находится резиновая мембрана выполняющая роль клапана попеременно открывая, то закрывая течение воздуха.

ДОЕНИЕ КОРОВ

5.1 После включения установки необходимо расположить доильную аппаратуру так чтобы металлический разветвитель вакуума для пульсации находился выше, чем молокоприемник. Стаканы свисают вниз. Стрелка вакуумметра начнет движение

ВНИМАНИЕ: На доильной аппаратуре крючки для подвески на ручку с двух сторон (второй крючок для промывки) если расположить доильную аппаратуру патрубками коллектора книзу, то вакуум набираться не будет. Спустя минуту величина разряжения на вакуумметре должна достигнуть 0,04-0,045 МПа

Если величина разряжения слишком высокая или низкая, необходимо корректировать ее с помощью регулировочного клапана на молокоприемнике до значения 0,04-0,045 МПа.

5.2 Перед началом доения необходимо вымыть вымя теплой водой и сделать массаж 2-3 раза сжав рукой каждый сосок, затем можно установить доильные стаканы и приступить к доению, как показано на рисунках 6 и 7.

Рис. 6 Рис. 7

5.3 Для подключения доильной аппаратуры встаньте сбоку коровы, одной рукой возьмите молокоприемник так чтобы вакуумные патрубки и их металлический разветвитель находились сверху, а стаканы свободно свисали вниз. Другой рукой вы должны быстро надеть стаканы на соски по очереди один за другим как показано на рисунке 8. Во время операции лучше держать молочный патрубок одеваемого стакана с S-изгибом чтобы предотвратить попадание атмосферы в стакан.

Рис. 8 Рис. 9

5.4 Доение должно проистекать при стабильном вакууме, как показано на рисунке 9. В это время наблюдайте за истечением молока через прозрачные части молочных патрубков. При окончании доения, оператор может вручную нажать вниз на молокоприемник, для улучшения процесса додаивания, как показано на рисунке 10.

Рис. 10

Затем одной рукой придерживая молокоприемник необходимо сбросить вакуум открутив регулятор вакуума, чтобы доильные стаканы беспрепятственно снялись с вымени, как показано на рисунке 11. Затем необходимо обработать соски дезинфицирующей жидкостью, как показано на рисунке 12.

Рис. 11 Рис. 12

5.5 Сняв доильную аппаратуру, подвесьте ее за крючок на ручку вакуумной установки, откройте крышку бидона, перелейте молоко и можно приступать к доению следующей коровы.

Как работает аппарат Доюшка

Фото доильного аппарата «Доюшка» Эконом 1С

Работает доильный аппарат Доюшка просто. После включения в сеть, необходимо нажать кнопку пуска на двигателе и он заработает. Насос начнет работать, поршень перемещаться вверх-вниз по определенному ритму. Это создает вакуум, и в стаканы, что прикреплены к соскам вымени, начнет поступать молоко. Из стаканов по трубкам оно будет переливаться в молокосборник.

Когда молока собрано достаточно (бидон переполнен) или в вымени молока не осталось, необходимо выключить аппарат. После использования, детали тщательно вымывают, можно также продезинфицировать. Мыть нужно стаканы, молокосборник в первую очередь. Для эффективного вымывания можно использовать ершик, что прилагается в комплекте.

Мобильный доильный аппарат для коров МДУ-5: технические характеристики, устройство, фото и видео

Раньше основное производство молочной продукции приходилось на крупные коллективные хозяйства, с большим поголовьем. Сейчас же основными поставщиками молока стали мелкие хозяйства и частный сектор. И если в крупных хозяйствах процесс доения производился стационарными аппаратами, то для мелких хозяйств применение стационарных аппаратов нецелесообразно.

Поэтому в каталоге продукции отечественных производителей все чаще стали появляться мобильные доильные аппараты. Прошлогодней новинкой стал мобильный доильный аппарат МДУ-5.

Предназначен данный аппарат от украинского производителя для доения крупного рогатого скота. МДУ-5 –компактный, но производительность его не очень высокая – до 5 голов КРС за один раз. Хотя для мелких хозяйств и частного сектора такой производительности может вполне хватать. Помимо этого, выпускается также версия доильного аппарата МДУ-5к, предназначенная для доения коз.

К преимуществам доильного аппарата МДУ-5 относиться его сравнительно небольшое потребление эл. энергии, небольшой вес и возможность разделения аппарата на две части для удобства переноски, эффективная система охлаждения электродвигателя. Недостатком является все та же невысокая производительность.

Устройство

Как сказано, у аппарата для коров МДУ-5 существует возможность разделения на две составные части. К одной из них относится электродвигатель с двухвентиляторной системой охлаждения и ресивер, предназначенный для предотвращения попадания молока в электродвигатель. Также к этой составной части относится регулятор давления с манометром.

Вторая составная часть включает: емкость для сбора молока, в крышке которой имеется два штуцера. К одному из них подсоединен молокопровод, идущий от коллектора. Ко второму штуцеру подсоединяется вакуумный трубопровод, идущий от ресивера. Но перед штуцером располагается тройник, включающий в систему пульсатор. От него выходит патрубок, идущий к коллектору.

От коллектора выходят патрубки, передающие вакуум по четырем доильным стаканам. А от тех стаканов выходят к нему молоководы. Поэтому коллектор выполняет сразу две задачи: распределяет вакуум по стаканам, а также принимает поступающее из них молоко и по выходящему из его центральному молоководу переправляет его в емкость.

В стакан помещена резиновая вставка, один конец которой выведен через отверстие в металлическом стакане и подсоединен к молоководу. Пространство между металлическим стаканом и резиновой вставкой представляет собой герметичную камеру.

Процесс доения производится перепадами давления в доильном стакане, чтобы обеспечить периодическое сжатие соска вымени.Фото доильного аппарата МДУ-5

Принцип работы

Действует МДУ-5 так: электродвигатель запускается, и он начнет отсасывать воздух из всей системы аппарата, создавая в патрубках разрежение.

Чтобы было создание перепада, вакуум должен появиться в молоководах, поэтому вакуумный патрубок подсоединен к крышке емкости и через эту емкость создается разрежение в молокопроводах.

Также вакуум создается и в пульсаторе и патрубках, идущих к коллектору и стаканам.

https://www.youtube.com/watch?v=ew4AvabDLwA

Через молокопроводы воздух отсасывается из внутреннего пространства резиновой вставки стакана. Именно в это пространство и помещается сосок вымени коровы. За счет разрежения резиновая вставка плотно обхватывает его.

Такое разрежение имеет и герметичная камера, образованная стенками резиновой вставки и металлического стакана.

В задачу пульсатора входит кратковременное выравнивание давления в герметичной камере с атмосферным давлением для чего используются вакуумные патрубки и штуцера в металлическом стакане.

Пока разрежение во внутреннем пространстве вставки и межстеночной камере одинаково, молоко выделяется из соска и по молокопроводам идет к коллектору и далее стекает в емкость. Когда осуществляется перепад, сосок сжимается, а молоко перестает выделятся.

Процесс доения заканчивается, когда по молокопроводам уже не идет молоко. Аппарат останавливается, давление в системе выравнивается с атмосферным и стаканы снимаются с вымени.

Принцип работы аппарата МДУ-5к идентичен МДУ-5, разница лишь в количестве доильных стаканов.

Технические характеристики доильного аппарата МДУ-5:

Характеристики	Ед. измерения	Показатели
Тип аппарата	—	мобильный, переносной
Двигатель	тип	электрический, асинхронный
Мощность	кВт	1,1
Объем ресивера	л	6
Масса аппарата	кг	15
Производительность вакуумной установки	л/мин	200
Суммарная производительность аппарата	м.куб/ч	12
Количество поголовья, которое можно подоить за раз	голов	до 5

обзор доильного аппарата МДУ-5:

Доильный аппарат «Доюшка». Инструкция по применению

Чтобы начать использовать этот агрегат, надо подготовить животное. В целях гигиены помыть вымя теплой водой. Для улучшения оттока помассировать соски животного, сжав их 2-3 раза. После этого сдоить немного молока в специально подготовленную емкость. Теперь можно подключать доильный аппарат «Доюшка». Для этого надо встать сбоку от животного. В одну руку возьмите молокоприемник вакуумными патрубками и металлическим разветвителем вверх. Стаканы свисают вниз, их необходимо надеть на соски один за другим.

Чтобы сохранить вакуум внутри стакана, прижимайте его патрубок с S-изгибом во время надевания

Это очень важно для качественного доения. Наблюдайте за процессом через прозрачные вставки

По его окончании нажмите на молокоприемник, чтобы улучшить додаивание. Чтобы избежать травмирования сосков, придержите молокоприемник одной рукой, а другой сбросьте вакуум, открутив его регулятор. Повесьте доильную установку на крючок, расположенный на установке. Теперь перелейте молоко в бидон. Весь процесс займет около 5-6 минут. Затем передвиньте аппарат к следующему животному. Для этого он оборудован большими колесами.

Производитель

В Челябинской области есть город Миасс, где и находится завод, специализирующийся на производстве сельскохозяйственного оборудования. На нём изготавливают:

• доильные аппараты различных конфигураций для коров, лошадей, овец и коз и запчасти к ним;
• зернодробильное оборудование и детали для него;
• сепараторы;
• маслобойки;
• машинки для стрижки овец и др.

Ассортимент доильного оборудования у миасского производителя довольно широк. Большей популярностью пользуются аппараты для доения коров. Они представлены в разных конфигурациях:

1. «Доюшка» 1Р. Данная модель оснащена стаканами для сосков и прокладками из резины.
2. «Доюшка» 1С. Прибор комплектуется силиконовыми стаканами и прокладками.
3. Модели «Тандем» и «Универсал» предназначены для одновременного доения двух коров.

Другие модификации – «Доюшка» 1 КС и мини 1 АК используются для коз, овец и лошадей. Насадки для вымени здесь меньшего размера.

Типы доильных аппаратов

Схема доильного аппарата

С появлением доильных аппаратов значительно улучшилась работа фермеров и простых владельцев коров. Устройство позволяет экономить время и силы, так необходимые для ведения хозяйства. Существует несколько видов доильных аппаратов, тип которых зависит от масштабности применения.

Переносные доильные аппараты

Переносные доильные аппараты идеально подходят для небольшого количества скота (до 20 голов). Портативная машина обеспечивает эффективный и удобный способ дойки животных. Безмасляный вакуумный насос с электроприводом создает вакуум, необходимый для автоматизированного доения. Каждый аппарат поставляется с вакуумным регулятором и манометром, для обеспечения и поддерживания надлежащего уровня давления во время процесса дойки. Пульсация в кластере создается с помощью пневматического пульсатора, установленного в аппарате. Он удовлетворяет всем требованиям надежности, прочности и точности. Скорость пульсации устанавливается с помощью регулировочного ключа. Коэффициент выбирает сам пользователь.

Переносной доильный аппарат

Молоко собирается в прочном ведре из нержавеющей стали для дальнейшей транспортировки. Доступны варианты как с одним, так и двумя ведрами. В полный комплект доильного аппарата входят необходимые крепления для легкого монтажа и насосно-компрессорные трубки. Все детали надежно закреплены на легкой, но в то же время устойчивой, тележке, которая без труда транспортируется и требует минимального технического обслуживания.

Переносной доильный аппарат, закрепленный на телеге, с двумя емкостями для молока

Доильная система

Доильная система устанавливается на фермах, где животные находятся в своих кабинках, и рассчитано на 20-100 голов. Дойка осуществляется с помощью переносного аппарата, обеспечивающего пульсацию и вакуум. Блок подключается к доильной станции. Обычно, одна станция устанавливается на каждые две головы. Продукт поступает в приемный сосуд с контролем уровня жидкости и дальше перекачивается в бак для охлаждения. Система легко масштабируется.

Автоматические доильные системы устанавливают на больших фермах и предназначены для более 100 голов.

Автоматическая доильная система
