Картофелекопалка для мотоблока: основные виды

Картофелекопалка: самые ходовые модели и цена агрегата

Вполне понятно, что картофелекопалка является очень востребованным оборудованием. Поэтому-то промышленность и предлагает достаточно большой выбор вполне доступных и удобных в использовании моделей. О наиболее надежных и эффективных из них мы сейчас вам и расскажем.

Картофелекопатель ККМ-1

Данная модель относится к вибрационному типу. Подходит при работе на участках с влажностью до 27% и при облегченных грунтах. Вибрационная картофелекопалка также актуальна при сборе других разновидностей корнеплодов, в том числе свеклы, моркови и других. Обработка агрегатом ведется при глубине до 20 см, охват достигает 37 см. Само устройство весит 40 кг. При этом производительность довольно высока – можно обработать 0,2 га за час. В стандартный комплект включают лемех, а также просевную решетку. Купить картофелекопалку для мотоблока можно, если вы уже обзавелись мотоблоками «Салют», «Агат», «Каскад», «Фаворит», «МТЗ» или «Нева». Именно для них она и предназначена.

Картофелекопалка КВ М-3

Относится к оборудованию навесного типа. По конструкции является грохотной. Машина может работать с приводом от мотоблоков китайского, украинского и отечественного производства. Чаще всего купить картофелекопалку предпочитают для работы совместно с мотоблоками марок «Салют», «Заря», «Нева» или «Агат». Работа механизма возможна на сложных и сырых почвах. Для этой цели машина имеет специальный тип резаков. С их помощью создается больший уровень вибрационного воздействия в области решетки, благодаря чему земля перетряхивается значительно лучше. Модель захватывает 37 см по ширине, весит 39 кг, вглубь обработка производит в пределах 20 см. Почасовой уровень производительности составляет 0,1-0,2 га.

Картофелекопательный агрегат Полтавчанка

Данная картофелекопалка для мотоблока также работает по вибрационной технологии. Она идеальна при работе на небольших участках. Устройство массой в 35 кг может справиться с участками до 2 га. В течение часа обрабатывается 0,2 га, это примерно 2-3 км в течение часа. Картофелекопалка углубляется до 18 см, обрабатывая полосы до 39 см шириной.

Эта однорядная картофелекопалка комплектуется ремнем и штифтом. Они необходимы для надежного сопряжения с мотоблоками «Агат», «МТЗ», «Заря» и рядом других агрегатов отечественного производства. Устройство является навесным и подходит для обработки земли со средним уровнем тяжести, в пределах 30% влажности. Благодаря наличию опции регулировки по захвату, возможна корректировка величины заглубления.

Машина КТ-51

Картофелекопалка имеет массу в 47 кг. Ширина обрабатываемой ею полосы составляет 45 см. Опорные колеса позволяют корректировать глубину захвата в глубину. В агрегате также предусмотрена возможность изменения скорости транспортера, приводимого в движение мотоблоком. Подходит для мотоблоков тяжелого типа, в том числе марки «Кентавр», «Зубр». Минус лишь один – высокая стоимость.

Картофелекопалка КМ-2

Купить данную картофелекопалку стоит тем, кто хочет собрать урожай, не повредив картофель. Как правило, устройства этой марки используют на участках небольшого размера. Данный агрегат привлекателен тем, что обеспечивает качественное отделение клубней, не допуская пропусков.

Огромное достоинство агрегатов данной модели заключается в постоянном наличии запасных частей. Они предлагаются практическими всеми гипермаркетами, занимающимися садовой техникой. Стабильно работать машина может на любом типе почвы. Картофелекопалка обладает специальным узлом, позволяющим изменять уровень заглубления при обработке.

Российские предприятия торговли предлагают большой выбор разнообразных картофелекопательных агрегатов. Их стоимость составляет 6 тыс. рублей и более. Имеющаяся в магазинах ассортиментная линейка отличается достаточно большим разбросом эксплуатационных параметров. Это дает пользователям возможность выбрать именно ту машину, которая необходима.

Какую картофелекопалку выбрал бы я

Экспертом в области картофелекопания я себя не считаю. Однако, изучив технические характеристики перечисленных выше агрегатов, я бы отдал предпочтение агрегату КТ-51. Он обладает вполне достаточной шириной захвата, достаточно легок и, что самое главное, имеет большое число различных регулировок.

Конечно, кто-то с моим выбором может не согласиться. Но оно и понятно, каждый выбирает, руководствуясь своими личными соображениями.

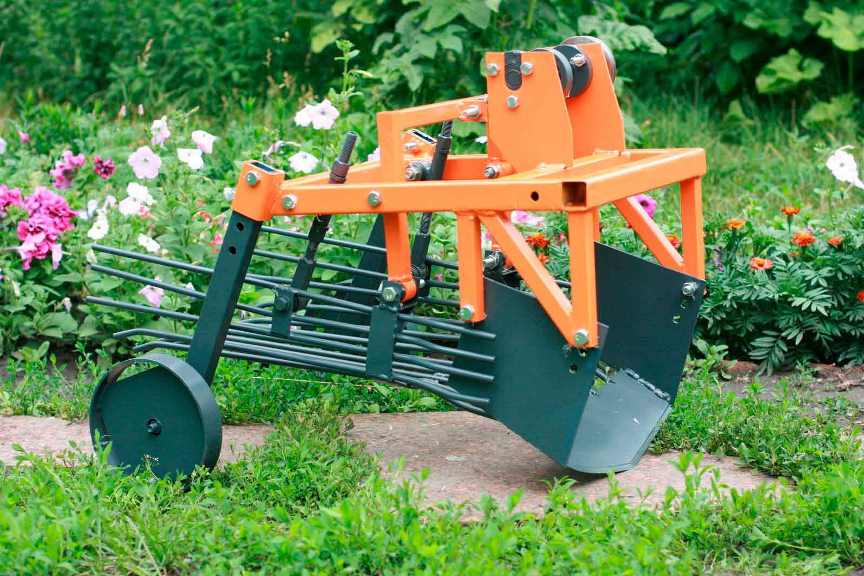

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Несложно сделать картофелекопалку своими руками

Материалы, инструменты и составляющие конструкции:

стальные или железные прутки (арматура);
швеллер;
уголок;
сталь толщиной 5-8 мм;
лазерный уровень или угольник;
пластины для крепежа;
гайки, болты;
дрель, гравёр;
сварочный аппарат;
болгарка;
регулировочная тяга;
подвесная система;
рама;
грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

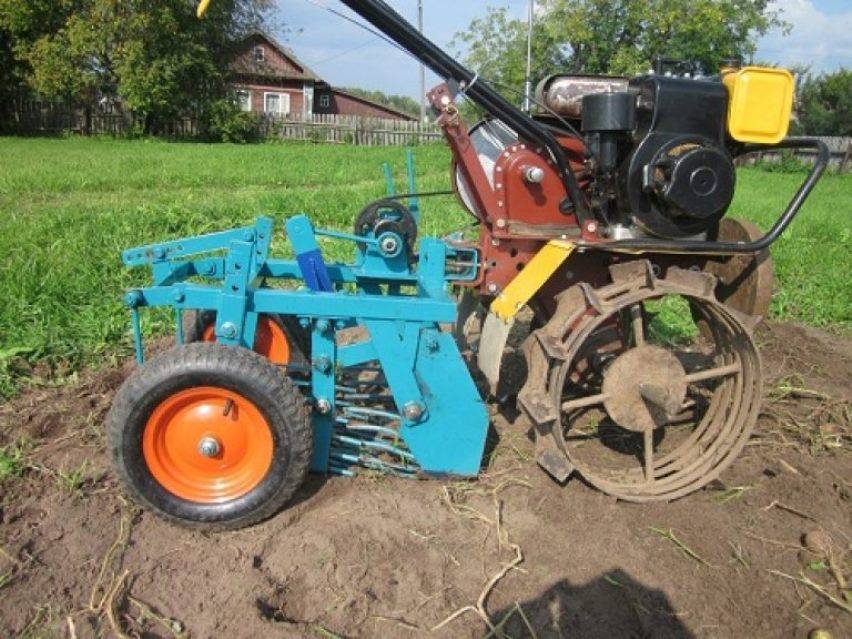

Применение мотоблока

Мотоблоки – помощники на насаждениях площадью от 20 соток. Они справляются с вспашкой, окучиванием, посадкой, уборкой плодов, кошением травы и прополкой. Они могут быть легкими. Применяются для работы на обработанных почвах. У них небольшая мощность и масса. Средние справляются с плотными почвами. Отличается большим весом и устойчивостью. Тяжелые машины подходят для возделывания, перевозки. Рекомендуются для больших площадей и сложного грунта.

Копание

Перед вспашкой устанавливают навесное оборудование. Рекомендуется брать тяжелые грунтозацепы для нормального сцепления. Можно взять дополнительный груз. Кроме того, устанавливают плуг с регулировкой по параметрам. Огородники советуют ежегодно менять направление движения. При твердой почве используют обработку выкапывателем в два захода.

Окучивание

При установке окучника настраивают угол атаки и глубину погружения

Важно следить, чтобы стойка была вертикальной. Для окучивания картофеля устанавливают расстояние между точками дисков и угол атаки

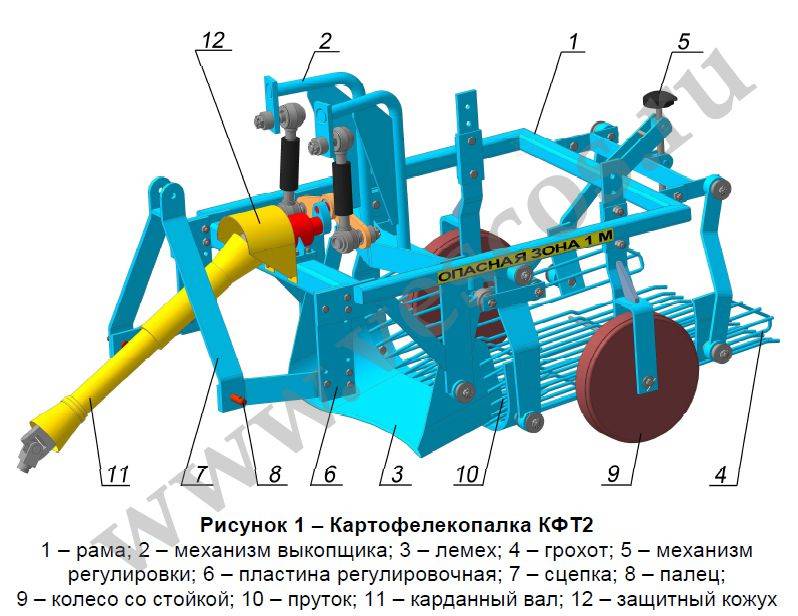

Принцип действия грохотной картофелекопалки и как работает грохот

Грохотная кратофелекопалка работает за счет передачи движения лопате с мотоблока или ДВС через привод (удлинитель или цепная передача). Для копки картошки используют лемех, который устанавливают горизонтально. Он взрезается в почву и поднимает клубни, смешанные с грунтом.

Эта «масса» поступает на горизонтальную решетку, которая постоянно вибрирует. Благодаря этому почва стряхивается вниз, а клубни медленно двигаются назад и, достигнув края поверхности, падают на землю (на саму борону или в сторону).

Как правило, в самодельных устройствах невозможно отрегулировать глубину погружения или силу вибрации. Однако при желании эти функции можно предусмотреть, после чего менять параметры во время работы.

Внимание! Грохотные картофелекопалки применяются для копки легких и средних по плотности почв (показатель твердости не более 20 кг/см2). Инструмент может быстро выйти из строя из-за копки глинистой, каменистой почвы

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

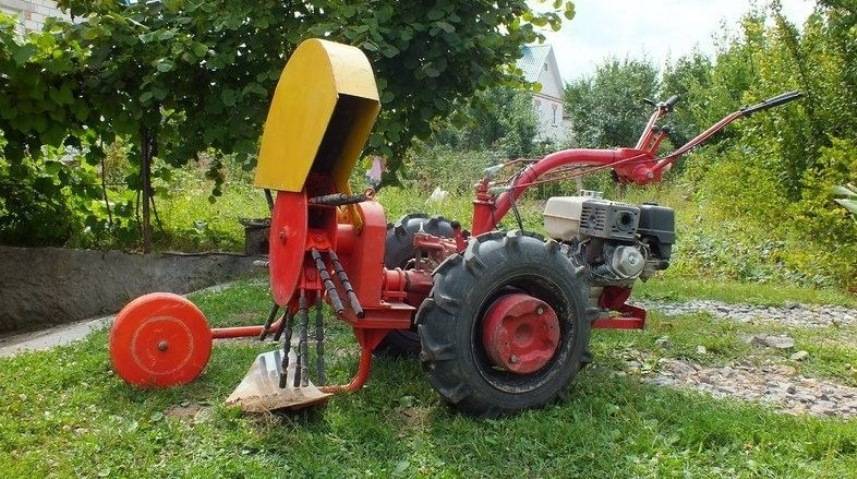

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

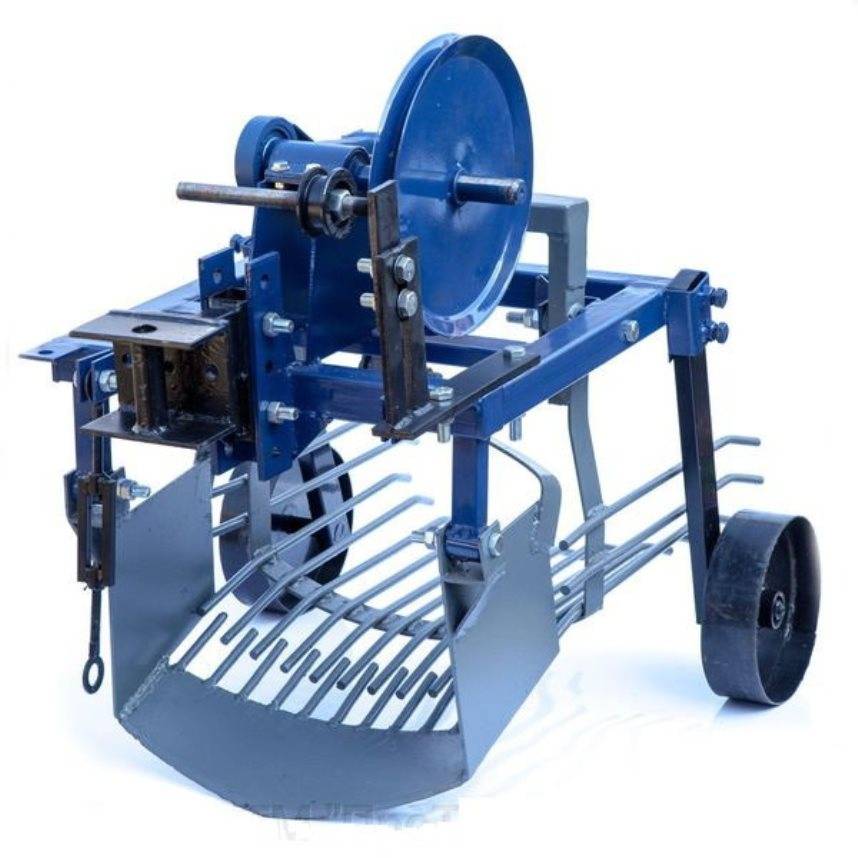

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Что такое картофелекопалка

Разные варианты этого устройства позволяют, разгружая одни части тела, нагружать другие, более сильные и выносливые. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Виды устройства

Эти приспособления, основанные на рациональном использовании мускульной силы рук, ног и спины овощевода, бывают в виде:

«американки» — комбинации штыковой лопаты с совковой;
инструмента «Торнадо», основанного на вращательных действиях рук человека;
поворотных вил, когда подобно рычагу основные усилия перекладывают с рук и спины человека на его ноги.

Внутри этих основных видов ручных картофелекопалок есть много модификаций, зависящих от конструкторских способностей огородника, его технических и материальных возможностей.

Описание

Ручная картофелекопалка в виде лопаты («американка») похожа на обычную штыковую лопату с той лишь разницей, что ее полотно несколько углублено наподобие совковой. В результате инструмент не только режет землю, но и захватывает своей поверхностью большой объем почвы с картофельными клубнями.

Популярный у фермеров ручной картофелекопатель «Торнадо» не похож на лопату. Он представляет собой острый штырь на конце ручки, рядом с которым закреплены изогнутые длинные и острые зубья. Штырь вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят на поверхность клубни. При работе устройство позволяет не наклоняться и не напрягать поясницу.

Еще более востребованы у овощеводов различные модификации поворотных вил. Благодаря рычажному принципу они перераспределяют основные усилия при копке картофеля с рук и спины на ноги. Зубья устройства вонзают в землю и поднимают клубни на поверхность.

Алгоритм работы с помощью подобной картофелекопалки прост:

Инструмент вонзают в почву рядом с картофельным кустом.
Одной из ног давят на дугу, полностью заглубляя зубья в грунт.
Рукоятку справа или слева наклоняют как можно ниже.
Черенок возвращают в вертикальное положение.
Одной из ног давят на образовавшийся рычаг.
В результате вилы поднимаются вверх, извлекая из земли клубни. Грунт при этом осыпается между зубьями.

Кроме того, что такая картофелекопалка уменьшает нагрузку на руки и спину, она бережно относится и к самим овощам, поскольку подкапывает их сбоку и снизу.

Картофелекопалка «Американка»

Основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. Наиболее простая из них, представляющая собой популярные поворотные вилы, имеет диапазон захвата 0,3 м и средний вес около 3 кг. Для ее изготовления используют высокопрочную сталь. Зубья делают из металлических прутьев диаметром 15–20 мм круглого, квадратного или шестигранного сечения, черенок — из дерева.

Конвейерная копалка для тяжелых тяговых устройств

Для больших площадей обработки требуется более производительное оборудование. Система копки для картофеля, построенная по принципу конвейера, позволяет механизировать процесс сбора. Предназначена она для тракторов среднего и тяжёлого классов. Собранные плоды накапливается во вместительном бункере либо загружаются непосредственно в грузовую машину. Клубни после очистки можно сразу закладывать в овощехранилище.

Изготовить конвейерный комбайн кустарным способом не получится. Большое количество деталей и компонентов невозможно сделать самостоятельно. Комбайны тяжёлого класса производят крупные предприятия, которые выпускают сельхозтехнику. Использовать специализированное оборудование ввиду высокой цены, могут только большие хозяйства.

Ручной окучник: как сделать своими руками в домашних условияхОкучник для картофеля – незаменимая вещь в хозяйстве. Технический прогресс давно шагнул далеко вперед, появилось…

Применение механизированного инструмента при выкапывании картофеля упрощает физический труд фермера, экономит время и деньги. Изготовить простую «самоделку» можно, даже имея минимальный опыт работы с металлом.

Эксплуатация и уход

При первом заезде нужно провести тщательную настройку глубины погружения ножа и скорость вращения агрегата. Нужно погружать нож на такую глубину, чтобы не повреждать клубни и не оставлять их в земле. Регулировка глубины ножа проводится при помощи опорных колес и узла сцепки.

Важно! При укорачивании стоек опорного колеса глубина погружения ножа в землю увеличивается. При удлинении стоек нож наоборот выкапывает картофель с меньшей глубины

Рекомендованная глубина погрузки ножа – от 16 до 20 см.

При правильной работе с копалкой на выходе остается небольшое количество земли, клубни.

Если ботва сильно выросла, нужно удалить ее с поля за день-два до сбора урожая.

Сборка копалки происходит в такой последовательности:

присоединить к узлу сцепки копалку, затянуть болты для крепления;
проверить прочность всех соединений;
установить большой шкив копалки;
установить натяжное устройство;
закрепить приводной ремень на шкив мотоблока и картофелекопалки сквозь натяжное устройство;
убедиться в работоспособности натяжного устройства;
проверить наличие смазки в шарнирах.

Приступая к работе, нужно выполнить такие требования по технике безопасности:

убедиться, что копалка находится на ровном месте;
не садиться в трактор и не садиться на копалку во время работы;
не смазывать детали и не чистить машину во время работы;
любые работы проводить только после полной остановки агрегата;
убедиться, что в одежде нет свисающих концов.

Этот агрегат нуждается в надлежащем уходе. После работы нужно тщательно очистить все детали от остатков почвы. Категорически нельзя допускать, чтобы на деталях оставалась влага.

Агрегат надо хранить сухим. Все подвижные части следует периодически смазывать машинным маслом. Мотоблок должен находиться в устойчивом положении.
