Создаем картофелекопалку для мотоблока своими руками

Как окучивать картошку мотоблоком

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Уважаемые фермеры, вы пользуетесь таким полезным устройством для мотокультиваторов, как картофелекопалкой? Поделитесь секретами по ее изготовлению своими руками.

Виды картофелекопалок

Такие агрегаты различаются размерами, шириной рабочей полосы и особенностями конструкции. Если вас интересует самодельная картофелекопалка, то для начала рассмотрите особенности каждого вида такого приспособления. Самыми популярными являются грохотные и веерные агрегаты, но более опытные мастера способны изготавливать барабанные и транспортерные копалки для картофеля. Подробнее о видах конструкции:

• Веерные (стрельчатые). Из-за характерной формы плуга производители часто называют агрегат такого типа «Дельфином». Это самый простой вариант картофелекопалки, который стоит недорого. Он с легкостью приспосабливается под любую модель мини-трактора или мотоблока. В конструкции нет движимых узлов. Принцип действия заключается в том, что грунт с клубнями подрезается ножом, после чего срез попадает на поверхность прутьев, где земля ссыпается обратно. При этом клубни в чистом виде ложатся сверху почвы. Такая копалка хороша на земле с невысокой плотностью, но она имеет относительно низкую эффективность – поднимает наверх около 85% урожая.
• Вибрационные (грохотные). По сравнению с предыдущими более эффективные – извлекают из почвы до 98% клубней. Механизм работы такой: верхние слои вместе с картошкой подхватывается и помещается на вибрационный стол. Затем под воздействием вибрации почва начинает отслаиваться и уходить через щели. Картофель при этом выпадет с другой стороны приспособления. Такая картофелекопался подходит и для сбора других овощей. Минусом является сложность изготовления.
• Транспортерные. Могут свободно работать на базе таких мотоблоков, как «Нева». По конструкции очень схожи с вибрационными устройствами – они состоят из лемеха и движущегося транспортера. Последний имеет специальное зацепное устройство, которое поддерживает клубни на платформе и очищает от грунта. Транспортерный агрегат имеет большую практичность по сравнению с вибрационным. Минусом является то, что его нецелесообразно использовать на почве с легкой степенью плотности. Он стоит дороже веерного аналога.
• Барабанные. Картофелекопалка, оснащенная барабаном, используется для обработки полей с применением минитрактора. Механизм действия предполагает вращение решетчатой конструкции, за счет которой клубни картофеля очищаются от грунта. Но пользователи барабанной картофелекопалки отмечают, что в барабане повреждается кожура картофеля. Самодельные приспособления такого типа встречаются редко, т. к. их изготовление является непростым делом, ведь оно предполагает изучение схем, чертежей.

Транспортерная картофелекопалка

Картофелекопалка для тракторного устройства отличается своими большими размерами, но можно получить и совсем маленькое оборудование. Например, использовать транспортерную копалку. Для сбора урожая нужно взрыхлить картофель и землю ножом. После чего почва с клубнями поступает на ленту, которая все время движется, где происходит отделение земли от картошки.

Лента представлена решеткой, изготовленной из прутьев или трубок, которые расположены по отношению друг к другу параллельно. Прутья или трубки делаются из металла. Закрепляют их в цепи, чтобы они постоянно двигались, совершая поступательные движения.

Лента, которая совершает движение, изготавливается из стали в виде сетки, а также из резины, основой которой служит ткань. Именно через такую решетку просыпается земля, чтобы уже чистый картофель отправился в приемный бункер или просто упал на огород.

Важно! Транспортер движется, когда на него поступает крутящий момент от вала трактора. Используется при этом редуктор, цепь и передача с зубчиками. Широкий нож копалки заходит на глубину до 18 см

Урожая теряется всего до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет его тянуть, завернув болтами

Широкий нож копалки заходит на глубину до 18 см. Урожая теряется всего до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет его тянуть, завернув болтами.

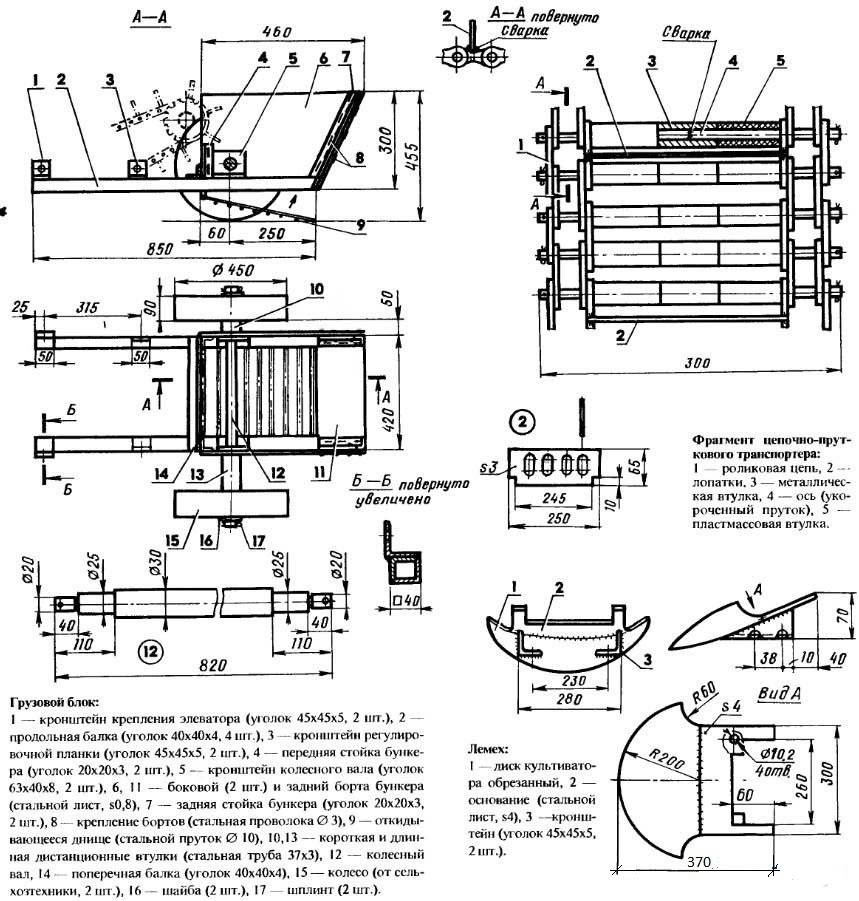

Агрегат самостоятельно сделать сложно. Для этого нужно изучить чертежи и схемы заводских машин, поэтому требуется опыт в проделывании подобной работы.

Агрегат самостоятельно сделать сложно

Для создания транспортерной картофелекопалки нужно пройти несколько шагов. Каждый мастер по-своему делает отдельные части устройства, поэтому часто самодельные агрегаты не похожи друг на друга. Шаги по изготовлению оборудования:

1. Сварить каркас, используя профиль из стали, у которого сечение квадратное, а также в наличии уголки.
2. Изготовить из стали в виде листа лемех или нож.
3. В каркас установить валики или колеса, чтобы транспортерная лента двигалась.
4. Собрать конвейерную ленту, используя цепь, стальные прутья и другой материал.
5. Собрать кронштейны и крепления, чтобы получился редуктор и зубчатая передача.
6. Установить в каркас транспортерную ленту и другие механизмы.
7. В конце установить на раму нож и колеса.

Таким образом, можно получить транспортерную картофелекопалку. Из всех трех видов это самая сложная по сборке, но более экономная по части сбора урожая.

Выбирая, какую копалку сделать, следует учесть все плюсы и минусы. Только после этого можно будет остановить выбор на какой-то одной из них.

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Виды копалок

Покупные

Производственные копалки картофеля для минитрактора отличаются по конструкции от самодельных устройств. Наиболее распространенные типы покупных аппаратов:

1. Грохотные (вибрационные). После захвата картофеля он попадает на стол, который поддается вибрации, оттряхивая частицы грунта.
2. Транспортерные. Конструкция устройства такая же, как и у грохотной копалки, но на таком аппарате установлена решетка вместо стола.
3. Веерные. По принципу работы имеют схожие черты с вибрационным аналогом. Используется чаще не на минитракторах, а на мотоблоках. В ее конструкции нет подвижных элементов.

Самодельные

Самодельная копалка по функциональности хоть и уступает оригинальной продукции тракторных заводов, для частной собственности ее будет достаточно. Главное — раздобыть чертежи и подобрать необходимые материалы. Сам же процесс сборки аппарата не займет много времени. Самый простой вариант — сделать стрельчатую копалку. По конструкции она представляет собой вогнутую лопату с длинными прутьями.

Недостаток уборки картофеля таким устройством — это неудобство. Человеку приходится делать меньше движений, чем при работе с обычной лопатой. Для минитрактора такое устройство не подходит. Это обычная переделка инструмента, которая подойдет для работы на небольших огородах. 1-2 км засаженных грядок перекопать ею сложно.

Однорядная навесная копалка картофеля для минитрактора, которую можно сделать своими руками, должна быть максимально прочной и надежной. Легче всего сборке поддается вибрационная установка, рама которой сделана из металлических уголков 60 х 40 или 50 х 50. В качестве стола для картофеля можно использовать решетку.

Транспортёр для лучшей очистки

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.

2. Нож-лемех делают из листовой стали.
3. К каркасу крепят валики для ленты транспортёра.
4. Собирают ленту транспортёра и устанавливают.
5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
6. Ставят колёса.

Основная задача — выполнить сборку транспортёра с высокой точностью. Устройство имеет движущиеся делали и будет работать в условиях экстремальной запылённости. От надёжности узла зависит скорость уборки урожая.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

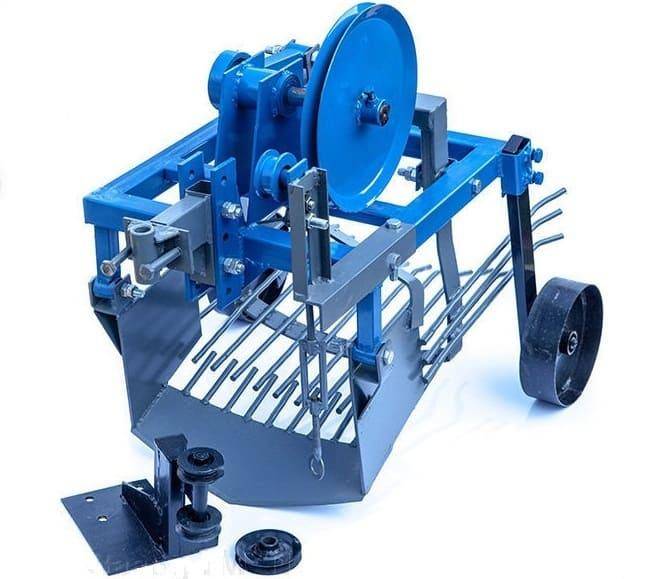

Вибрационные картофелекопалки

ККМ-1

В конструкции вибрационной картофелекопалки ККМ-1 для мотоблока Нева есть активный лемех и грохот-решетка, приводимая в движение ремнем. С помощью лемеха подрезается пласт земли на нужную глубину, далее он поступает на решетку, где за счет вибрации земля просеивается и остается собственно сам картофель и крупные куски земли, после чего все это сбрасывается по ходу движения мотоблока. Картофелекопалки такого типа работают при ширине междурядий 60-70 см. Так же с помощью такой конструкции собирают лук, чеснок, свеклу и т.п.

Технические характеристики

• Габаритные размеры: 70*70*60 см.
• Масса: 45 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, Каскад, Ока, Фаворит.
• Цена: 12000 руб.

Модели ККМ-2 и ККМ-3 характеристиками особо не отличаются, единственное, привод от мотоблока идет через ВОМ, а не через ремень и устанавливаются они на мотоблоки МТЗ, Агро и минитрактор МТЗ 132Н соответственно.

Плюсы

• Может работать на тяжелых грунтах,
• Хорошие ширина захвата и глубина выкапывания,
• Хорошо очищает картофель от земли,
• Удобна в использовании,
• Эффективность на больших участках земли,
• Небольшой расход топлива у мотоблока.

Минусы

• Цена,
• Нет смысла использовать на небольших дачных участках.

КВМ-3

Еще одна вибрационная, грохотная картофелекопалка. Универсальная навеска, которая подойдет для мотоблока, как с правым, так и с левым шкивом. Выкапывает картошку даже на тяжелых грунтах. Для этого к ней цепляется дополнительный нож. Минимальная требуемая мощность – 6 л.с. Совместима со всеми типами мотоблоков, как с китайскими и российскими, так и с японскими.

Технические характеристики

• Габаритные размеры: 90*67*56 см.
• Масса: 34 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, МТЗ, Агат, Салют.
• Цена: 9000 руб.

Плюсы

• Подойдет практически к любому мотоблоку,
• Работает на тяжелом грунте,
• Стоимость.

Минусы

Эффективность несколько ниже чем у ККМ-1.

Полтавчанка

Картофелекопалка для мотоблока вибрационного (грохотного) типа. Может работать как от приводного ремня (с левым и правым расположением) так и от заднего вала отбора мощности. Заглубление можно регулировать с помощью пневматических колес. Отличная универсальность и высокая производительность делают эту картофелекопалку одной из лучших для эффективного сбора урожая картофели и других корнеплодов.

Технические характеристики

• Габаритные размеры: 95*79*80 см.
• Масса: 34 кг.
• Ширинка захвата: 40 см.
• Производительность: до 0,25 га/час.
• Глубина выкапывания: 25 см.
• Привод от мотоблока: шкив, клиновидный ремень, ВОМ.
• Совместима с мотоблоками: Нева, МТЗ, Вейма, Салют, Булат, Мотор Сич, Форте, Зубра, Фаворит, Кентавр, Каскад.
• Цена: 9600 руб.

Плюсы

• Агрегируется с любым мотоблоком с ременным приводом или ВОМ,
• Отличная производительность,
• Высокое качество изготовления,
• Работает, в том числе и на тяжелых почвах.

Минусы

Громоздкая.

КМ-1 для мотоблока МТЗ

Вибрационная картофелекопалка КМ-1 агрегируется с мотоблоком МТЗ-09Н через его задний вал отбора мощности. Штатный колеса металлические. Все шарнирные соединения выполнены через сайлент блоки (резиновые втулки).

Технические характеристики

• Габаритные размеры: 85*68*58 см.
• Масса: 35 кг.
• Ширинка захвата: 38 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 18 см.
• Привод от мотоблока: ВОМ.
• Совместима с мотоблоками: МТЗ.
• Цена: 14500 руб.

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

• транспортерные;
• грохотные;
• универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

• подхватывание земли и ее подача на специальный стол;
• просыпание почвы через щели под влиянием вибрирующего стола;
• высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

• высадку клубней;
• подъем целины;
• окучивание растений;
• сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Модель «Полтавчанка»

Полтавчанка также относится к вибрационным грохотным копалкам. Ее конструкция предусматривает работу со всеми мотоблоками. Для этого шкив машины устанавливают как на левую, так и на правую сторону с необходимым перемещением всех рабочих элементов. С помощью роликового переходника агрегат можно монтировать на мотоблоки с задним расположением вала отбора мощности.

Картофелекопалку Полтавчанка применяют при работе с почвами среднего типа тяжести.

Машина имеет такие технические характеристики:

• габаритные размеры — 950х790х800 мм;
• вес — 34 кг;
• скорость — 2 км/ч;
• глубина прокапывания — 25 см;
• ширина захвата — 40 см;
• продуктивность — 0,25 га/ч.

Картофелекопалка к мотоблоку в комплектации имеет штифт и ремень.

Небольшие размеры и вес позволяют работать с агрегатом в поле и транспортировать его к месту эксплуатации.

https://youtube.com/watch?v=puLvZQXylR8

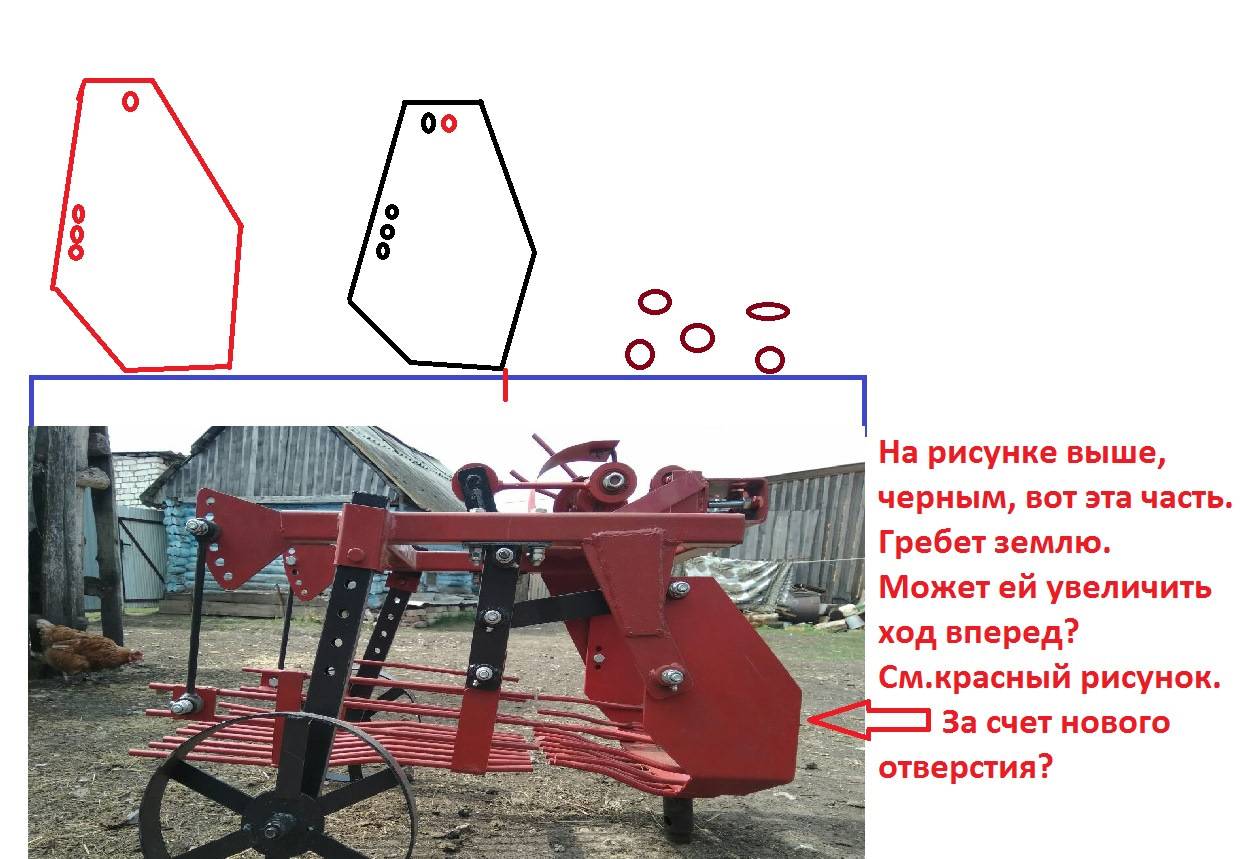

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

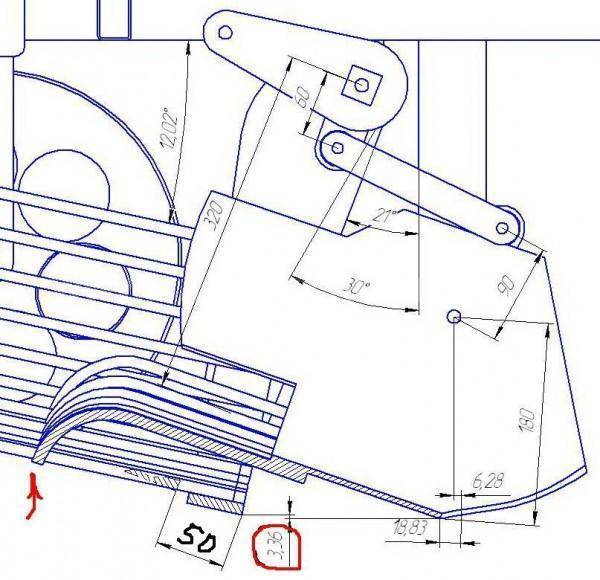

Картофелекопатель грохотный Юрия Лескова: чертежи, фото и видео

Копатель для картофеля, изготовленный для мотоблока Нева умельцем-конструктором, показанный на картинке, представляет собой металлическую раму с установленными на нее колесиками, которые можно регулировать по высоте. Рабочая подвижная часть: шкив, соединенный с тягой (взята с автомобиля) через эксцентрик. Далее рабочая часть конструкции идет на лемех через дополнительные тяги. Лемех имеет зубья, изготовленные из стальной проволоки, и нож, сделанный из стальной пилы.

На видео показан процесс создания интересного агрегата. Также вы можете скачать чертежи и воспользоваться ими для создания собственноручно сделанной копалки для урожая картофеля.
