Роторный снегоочиститель своими руками

Роторный снегоуборщик для мотоблока своими руками: чертежи и фото примеров

Имея в наличии рабочий мотоблок и чертежи, роторный снегоуборщик для мотоблока своими руками – задача вполне посильная. Используя схемы сборки, вы можете изготовить недостающие элементы прибора и использовать устройство по назначению

При этом, подбирая чертеж для работы, обращайте внимание на указанные параметры изделия. Взяв в руки чертеж, вы увидите, что в обязательном порядке на нем изображены все необходимые детали с указаниями их размеров в миллиметрах

Для работы вам понадобится листовая сталь, сварочный аппарат, а также доступ к токарному станку (или возможность обратиться к мастеру).

Основная часть любого снегоуборщика – шнек. Для его изготовления используем трубу и полудиски, выполненные из листовой стали толщиной 2 мм. Диски навариваются на трубу, образуя двухстороннюю спираль в правой и левой частях

Для того чтобы конструкция получилась прочной, местам сварки нужно уделить особое внимание

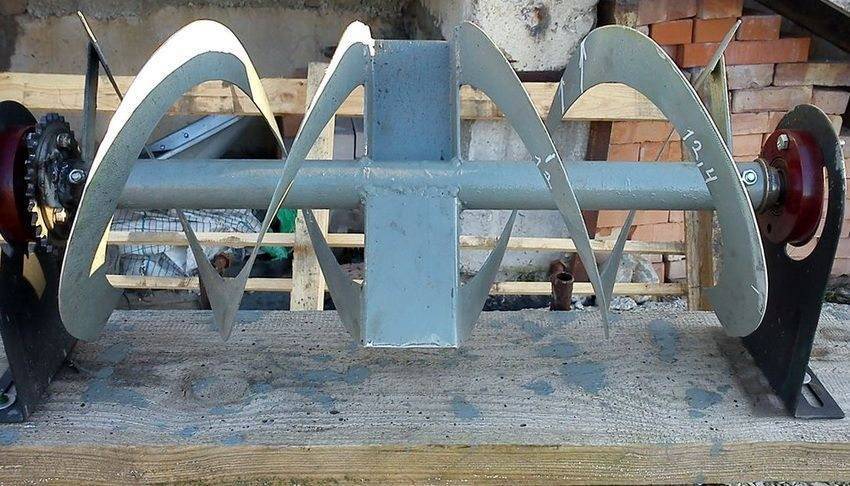

Шнек для роторной снегоуборочной насадки изготовленный вручную

Следующий этап – обеспечить подвижность шнека. Для этого используют шарикоподшипники 203. Воспользовавшись болтами и гайками, их корпуса нужно прикрепить к боковым частям снегоуборщика. Таким образом шнек будет вращаться и подавать снег, который подрезает, на ротор.

В качестве основы под ротор вполне подойдет котел из алюминия, объемом в 20 л. Используя четырехмиллиметровые заклепки, он крепится к передней стенке корпуса. Так, попадая в барабан, снег будет выбрасываться лопатками на расстояние в несколько метров (обычно от 3 до 5 м).

Также стоит обратить внимание на организацию крутящего момента, который передается к снегоуборщику от мотоблока. Он передается непосредственно от самого двигателя мотоблока к его валу, который уже соединен с валом самого снегоуборщика

Для этой цели отлично подойдет ремень А-100 и соответствующий шкиф.

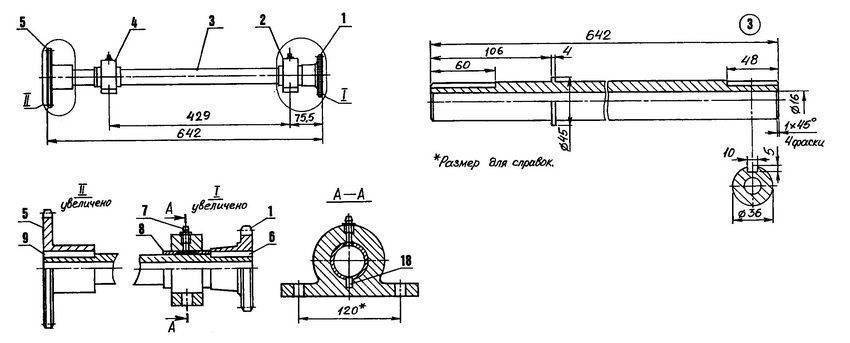

Схема приводного вала. 1 — ведущая звездочка; 2,4 — корпуса подшипников скольжения; 3 — вал; 5 — приводная звездочка; 6,9 — призматические шпонки; 7 — масленка; 8 — подшипниковая втулка; 10— фиксатор

Сам корпус снегоуборщика легко изготовить по схеме, используя стальные листы, толщиной 2 мм. Для скрепления отлично подойдут заклепки по 4 мм в диаметре, а также винты М4.

Снегоуборочный агрегат СУ 2.1 ОМ

Выпускаемый МТЗ-Холдинг снегоочистительный агрегат СУ 2.1 ОМ – высокопроизводительный комплекс, использующий для очистки снега роторную фрезу, отвальный механизм и устройство откидывания снежной массы.

Преимущества агрегата:

1. Обеспечиваемая комбинированным применением отвала и фрезы возможность уборки снежной массы любого состояния- рыхлой, слежавшейся, оледеневшей и мокрой.
2. Высокая точность отбрасывания убираемого снега, достигаемая благодаря фиксации наклона патрубка под углом 30°, 45° и 60° и возможности гидравлического управления разворотом выбрасывающего трубопровода в радиусе 220°.
3. Возможность уборки снежных заносов любой плотности.
4. Простота и удобство установки агрегата или его замены на другое устройство.
5. Возможность использования механизма для погрузки снега на грузовые автомобили и прицепы.
6. Небольшие габариты и вес, позволяющие применять машину для уборки городских улиц и участков пересеченной местности.
7. Увеличивающее производительность снегоуборочного комплекса отсутствие необходимости использования во время работы устройства уменьшения хода.

Технические характеристики снегоочистителя СУ 2.1 ОМ
Агрегируемые тракторы	МТЗ-80 и 82
Привод фрезы	механическое устройство отбора мощности
Ширина полосы уборки (м)	2,1
Расстояние отбрасывания снега (м)	1-25
Высота очищаемого за проход снежного заноса (м)	1
Диапазон рабочей скорости (км в час)	1,89-25,25
Предельная транспортировочная скорость (км. в час)	30
Средняя производительность (тонн в час)	500
Размеры (ДхШхВ в метрах)	1,6х2,1х2,03
Полный вес (тонн)	0,8

Выбор

По своему конструктивному исполнению бензиновые снегоочистители могут быть нескольких видов:

• шнекового типа;
• роторные;
• смешанного типа.

Роторный -лучший вариант для домашнего изготовления

Для изготовления в домашних условиях лучшим вариантом считается роторный снегоуборщик. Причин этому несколько:

• Более эффективная уборка снега, потому что в агрегате используется не только сам шнек, но ещё и ротор (роторные снегоуборщики ещё называют «шнеко-роторными»).
• Достаточно высокая мобильность и отличные рабочие показатели.
• Снегоуборщики роторного типа достаточно мощные, что дает возможность использования их даже в самых заснеженных областях и территориях.

Снегоуборщик подобного типа способен выталкивать снег на довольно большое расстояние – до 12 метров, в зависимости от используемого двигателя.

Более подробно о роторных снегоуборщиках смотрите на приведенных ниже видео:

Использование электрического двигателя может быть целесообразнее (см. про электрические снегоуборщики), когда площадь очищаемой территории не очень большая, тогда и можно задаваться вопросом – как самому сделать электрический роторный снегоуборщик своими руками, используя электродвигатель с воздушным охлаждением и сподручные средства?

Да и отсутствие шнура, который существенно ограничивает пространство работы, добавляет аргументов в пользу бензинового двигателя.

Если же у вас есть различная вспомогательная техника, то вопрос с поиском подходящего двигателя и вовсе отпадает. К примеру, можно изготовить роторный снегоуборщик для мотоблока своими руками, чертежи которого довольно широко распространены в интернете.

Бензиновый двигатель

Мотоблок, в данном случае, и выполняет роль работающего мотора, двигающего всю конструкцию.

Собственноручное изготовление роторной машины

Процесс самостоятельного производства роторного снегоуборщика можно условно разделить на такие действия:

Если снегоочистительный механизм является не навесным к другой технике, то мастеру потребуется осуществить еще одно действие — установить двигатель.

Устанавливая величину роторного снегоочистителя, оптимально придерживаться таких параметров, чтобы ширина захвата снега получилась в пределах 48−50 см. Конфигурация снегоуборщика при соблюдении таких условий получится и негромоздкая, и производительная. Таким очистителем снега можно быстро освободить для прохода территорию, прилегающую к дому, дорожки и двор в саду.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

• двигатель внутреннего сгорания, оснащенный глушителем;
• топливный бак;
• трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

• сборка шнекового механизма;
• изготовление ротора;
• монтаж корпуса;
• устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

• отличную маневренность и высокую производительность техники;
• в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
• возможность регулировать ширину захвата снежного покрова;
• небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

• возможность проведения ремонта снегоуборщика своими руками;
• невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Инструкция по эксплуатации оборудования для уборки снега

Снегоуборочное навесное оборудование, а также снегоуборщики Хонда, Прораб, МТД, Хутер, Крафтсман, Стига и такие как для мотоблока Салют, сделанный своими руками имеют одну общую рекомендацию – нужно детально изучить всю конструкцию агрегата, а также способы быстрого отключения работы устройства.

В целом, прицепные снегоуборщики имеют следующую инструкцию по эксплуатации:

К управлению снегоуборщиком допускаются только совершеннолетние люди. Естественно, после изучения инструкции и техники безопасности.
Необходимо производить предварительную подготовку той поверхности, с которой вы хотите убрать снег. На ней могут находиться различные предметы, которые могут попасть в желоб вместе со снегом.
Т.к. снег из желоба выбрасывается на значительное расстояние, то такие предметы могут нанести вред имуществу или людям, стоящим неподалеку.
Следите за тем, чтобы рядом с желобом не было людей или животных, во избежание травм.
Внимательно нужно отнестись к выбору одежды – она должна быть теплой, по сезону. Кроме того, не нужно надевать одежду с длинными частями или шарфами, которые могут попасть во вращающиеся части механизма. Обувь не должна скользить, а на глаза следует одеть защитные очки.
Следите за тем, чтобы ваши конечности находились вдалеке от вращающихся частей механизма

Неосторожность, в данном случае, может привести к серьезным травмам.

• Если вы заметили, что в агрегат попал какой-либо посторонний предмет, либо сорвался натяжной ремень, следует немедленно отключить устройство до полного устранения проблемы.
• К управлению снегоуборщиком не допускаются лица, находящиеся под действием препаратов, снижающих координацию и быстроту реакции. Кроме того, перед работой следует исключить употребление алкоголя и других подобных средств.
• Нужно внимательно следить, чтобы по направлению выброса снега отсутствовали стеклянные поверхности.
• Работать следует в дневное время суток, когда видимость очень хорошая. Работа вечером или рано утром, когда еще темно на улице, запрещена.
• Использовать снегоуборочный ротор следует на относительно ровных поверхностях. Не следует убирать снег в местах, где расположены крутые подъемы и склоны.
• Нужно делать определенные перерывы в работе, чтобы снегоуборщик не забивался снегом, особенно если он мокрый и подтаявший.
• Если в ходе работы вы заметили значительную вибрацию, то следует немедленно остановить работу снегоуборщика. Возникновение избыточной вибрации является верным признаком возникновения каких-либо неполадок. Поэтому, нужно отключить двигатель, дождаться остановки вращающихся механизмов, а затем выяснять причину неполадок.
• Соблюдайте дистанцию от людей в работе. Согласно рекомендациям, со стороны выброса снега не должно находиться никого на расстоянии десяти метров.

А есть ли альтернативный вариант?

Да! Можно создать снегоуборщик из бензопилы, чтобы получить устройство с надежными качествами и по небольшой цене. При условии, что уже есть ненужная бензопила вам фактически ничего не придется вкладывать. Разве что немного усилий и времени.

Рассмотрим преимущества этого варианта снегоуборщика:

• Умеренная стоимость изделия, а если нет бензопилы, тогда можно купить старую версию в рабочем состоянии за не большую цену у кого-то с рук;
• Отличная отдача от образованной системы для борьбы со снегом;
• Простота изготовления основных узлов устройства на основе материалов, имеющихся почти у всех владельцев дач или частных домов.

Чтобы она работала для начала необходимо сделать шнек, о том, как он изготавливается мы уже рассказывали. Дальше все просто необходимо отсоединить двигатель от вашей версии мотопилы и соединить его со шнеком.

Мощность изделия будет зависеть от возможностей двигателя. Рекомендуется выбирать шуструю пилу с хорошими показателями производительности, чтобы этого хватило для борьбы со снегом.

Принцип работы

Шнековые и шнеко-роторные снегоуборщики отличаются друг от друга рядом особенностей рабочих систем. Шнеко-роторные машины убирают снег с помощью специального колеса с лопастями. Как правило, эти агрегаты выпускаются самоходными, оснащенными специальным приводом на колеса.

Используется такая спецтехника, укомплектованная сравнительно мощными двигателями, на больших площадях, значительно облегчая работу оператора и сокращая время выполнения задач. Для небольших территорий больше подходят устройства с мощностью двигателя не превышающей 5 лошадиных сил.

Более подробно можете увидеть на приведенных видео:

В основном это несамоходные агрегаты, отлично справляющиеся со своей задачей уборки свежего и не утрамбованного снега на дачных участках, дорожках загородных домов, дворах и аллеях медицинских учреждений.

Шнековый снегоочиститель во время работы захватывает порцию снега ковшом, изготовленным из металла или пластика. Вращающийся шнек перемалывает снег, который затем отправляется в выпускной желоб. Выпускной желоб предназначен для выброса снега в необходимом направлении.

Еще одной важной характеристикой является наличие привода на колеса. У несамоходных моделей привод на колеса отсутствует, и перемещение агрегата осуществляется вручную

Помощь оператору оказывает только шнек, оснащенный резиновыми элементами. А о том, как собрать самоходный снегоуборщик своими руками мы расскажем тут.

Подобные элементы не только аккуратно обращаются с очищаемой поверхностью, но и помогают продвигать машину вперед, подтягивая ее после контакта с покрытием.

Минус таких агрегатов заключаются в небольшой дальности выброса, не превышающей пяти метров, неспособности справляться с лежалым снегом и ледяной коркой, проблемах во время уборки на неровных участках. В остальном – список плюсов:

• Доступная цена.
• Комплектация прорезиненными шнеками.
• Компактные размеры.
• Маневренность.
• Бесшумная работа при условии установки электродвигателя.
• Приемлемый вес.

Как видите несмотря на внушающее количество достоинств, у устройства довольно много недостатков и если вы взглянув на них, решили, что лучше приобрести полноценный агрегат, то советуем рассмотреть в качестве потенциальной покупки- снегоуборщик Forte qi jy 50, ведь у него довольно приемлемая цена.
