Каркасный сарай своими руками

Преимущества каркасной конструкции

Главным достоинством каркасного строения является его быстрая возводимость и небольшая трудоёмкость строительства. Преимущества заключаются в следующем:

1. Возможность использования пиломатериалов второго или третьего сортов.
2. Простота проектирования.
3. Возможность быстрого перемещения на другое место, если это предусмотрено конструкцией строения. Для этого опорную раму делают с небольшим выступом и подпилом под углом 45 градусов, формируя подобие полозьев.
4. Быстрое возведение.

Если говорить о недостатках конструкций подобного рода, то они возникают только в связи с ошибками проектирования или исполнения.

Каркасный сарай строится просто и быстро

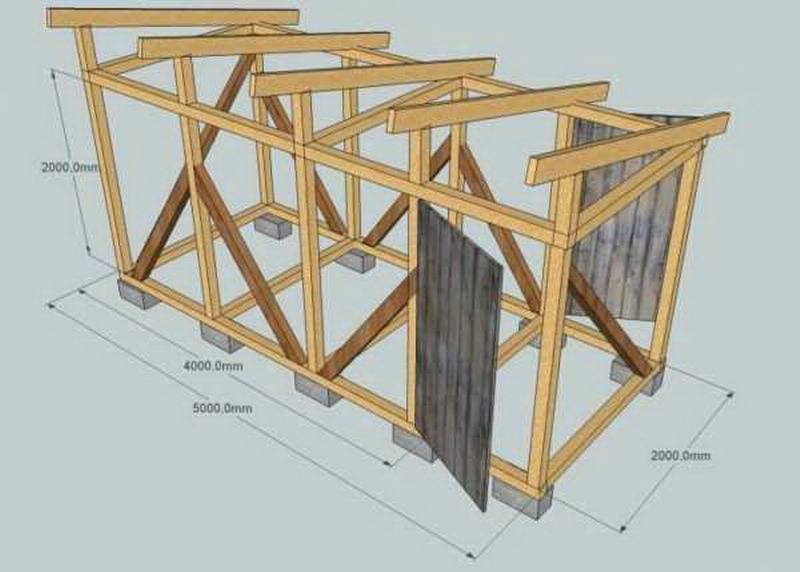

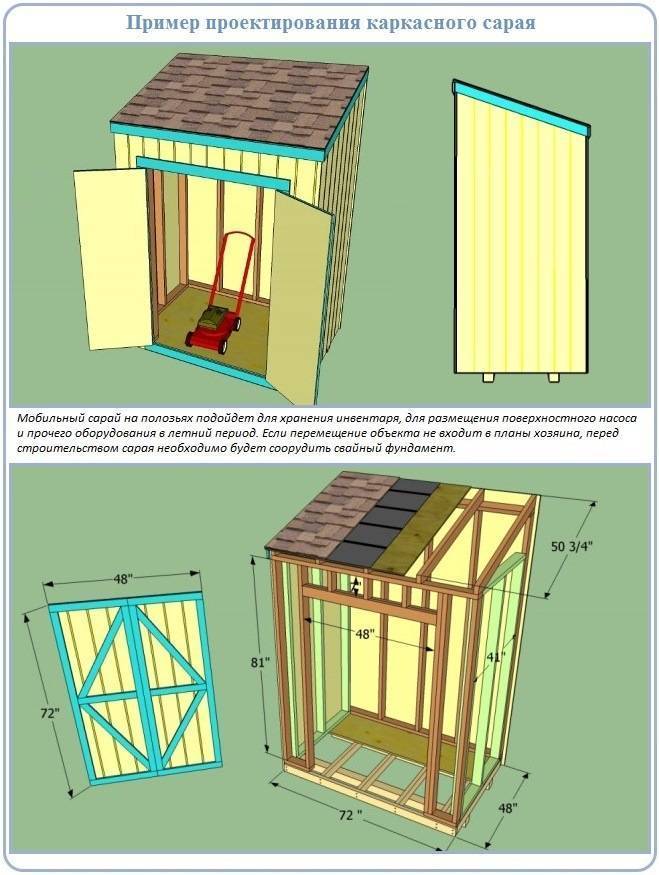

Тонкости проектирования каркасного сарая

Чтобы удачно построить каркасный сарай своими руками, при проектировании хозблока и ландшафтного дизайна в целом нужно учитывать несколько важных факторов.

• Во-первых, сооружение лучше размещать таким образом, чтобы оно не просматривалось с территории входной группы. Даже аккуратная конструкция не всегда уместно смотрится в окружении устоявшегося садового декора.
• Во-вторых, нужно организовать свободный подход к этому вспомогательному помещению, чтобы было проще заносить крупногабаритную технику, стройматериалы, мебель.

Чтобы снизить вероятность негативного воздействия дождевых и талых вод, сарай лучше разместить на возвышенности. Таким образом, нивелируется риск возникновения сырости, гниения деревянных компонентов, разрушения металлических деталей вследствие появления коррозии. Если предполагается комбинированное использование помещения, желательно предусмотреть 2 самостоятельных входа. Такая мера актуальна, в частности, при планировании мастерской и мини-склада, дополнительной летней кухни или детской игровой.

Характерная черта каркасных конструкций – большой эксплуатационный ресурс, часто при их возведении используют либо сэндвич-панели, либо стандартные пиломатериалы. Чтобы улучшить эстетические показатели, стоит предусмотреть декоративную обшивку из сайдинга или вагонки. Чуть дороже обойдется строение с кирпичными стенами, в этом случае в проект стоит включить цоколь из клинкера и качественную гидроизоляцию.

Каркасные сараи, как правило, оснащаются односкатной крышей, но при необходимости можно обустроить и двускатный вариант. Кровлю покрывают профилированными листами, еврошифером. В проекте нужно тщательно рассчитать местоположение дверного проема и ската крыши, чтобы на входную зону не попадала талая и дождевая вода.

Деревянный каркасный сарай своими руками: пошагово с фото

Был построен каркасный сарай размером 6*3 метра. Крыша односкатная, крыта ондулином. Высота передней стены 3 метра, задней — 2,4 м. Эксплуатация показала, что при таком перепаде высот снега много не скапливается (Лен. область).

В качестве фундамента под сарай использованы стандартные блоки ФБС 600*300*200. Они уложены на песчано-гравийную подсыпку толщиной 25 см. Поверх блоков уложена отсечная гидроизоляция — слой рубероида, на битумную мастику. Сверху еще приклеен на ту же мастику слой «гидротекса». Такой пирог сделан потому что уровень грунтовых вод высокий, необходимо было гарантированно защитить постройку от сырости.

На гидроизоляцию укладывался брус сечением 150*150 мм (все пиломатериалы обработаны). Соединялся в полдерева, бился гвоздями — 100*4 мм. Для тех, кто незнаком с плотницким делом, можно соединить брусья встык, на места соединения прибить изнутри усиленные уголки, снаружи — монтажную пластину.

В данном варианте каркас к блокам ничем не крепился. В регионах с повышенными ветровыми нагрузками это неоправданно. Крепить можно при помощи шпилек: под них насквозь, через брус, в блок, сверлится отверстие такого же диаметра, (12-14 мм). В него загоняется шпилька, болт потом подтягивается ключом. Чтобы шляпка спряталась, под нее можно рассверлить отверстие.

Следующий шаг — крепление лаг пола. Установлены на ребро доски 150*60 мм. Крепятся к обвязке специальными скобами соответствующего размера. Крепились на гвозди 100*4 мм.

Лаги выравнивались по верхнему краю обвязочного бруса. Все должно быть ровно, иначе пол будет стелить тяжело. Возможно, придется ровнять рубанком или переделывать.

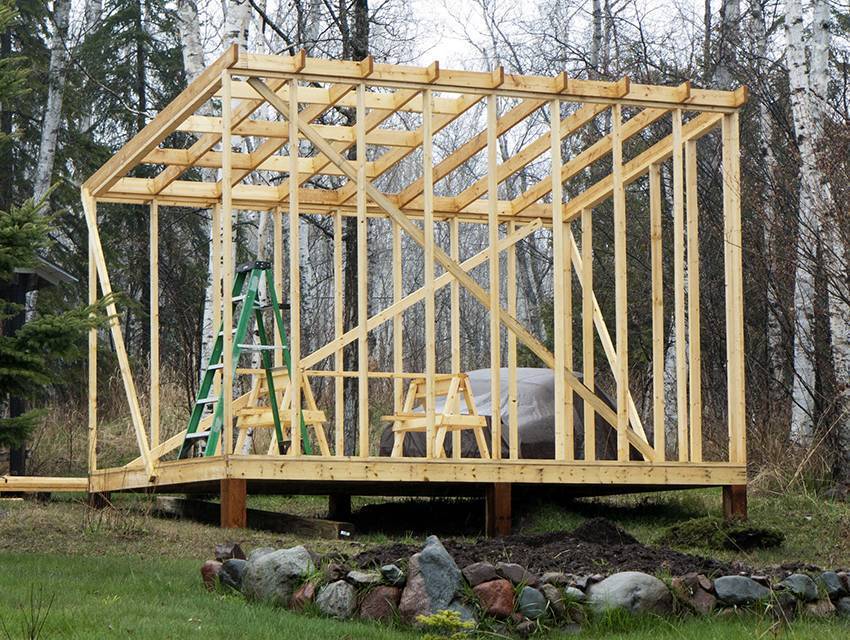

Каркас собирался по технологии «платформа»: сначала настелили пол, а на него монтировали стены. Каркас стены или ее часть собираются на полу. В некоторых случаях сразу обшиваются с наружной стороны, если выбран для обшивки плитный материал. И уже в таком виде (с обшивкой или без) поднимаются, выставляются вертикально и закрепляются.

Есть вторая технология «баллун». По ней каркас монтируется постепенно: на обвязку или даже сразу на блоки монтируются угловые стойки каркаса. Они выставляются в уровень во всех плоскостях. Между ними натягивают канат, по которому затем выставляют остальные стойки. Их также прибивают по одной, скрепляя между собой укосами и временными поперечинами.

В данном случае была выбрана технология «платформа» и на лаги настелили ОСП 18 мм толщины. Вообще, пол можно сделать из досок, фанеры (влагостойкой), ОСП и т.д. Доска потребуется 20, фанера — 13-15 мм, но нужна влагостойкая (ОСБ влагостойкая по умолчанию).

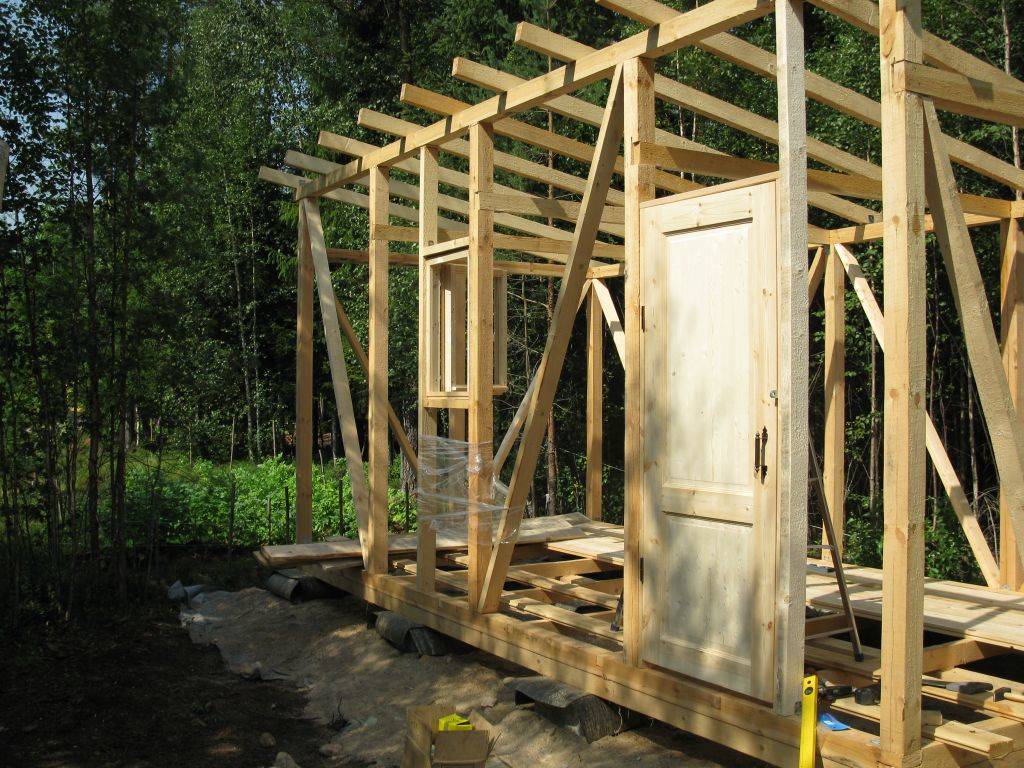

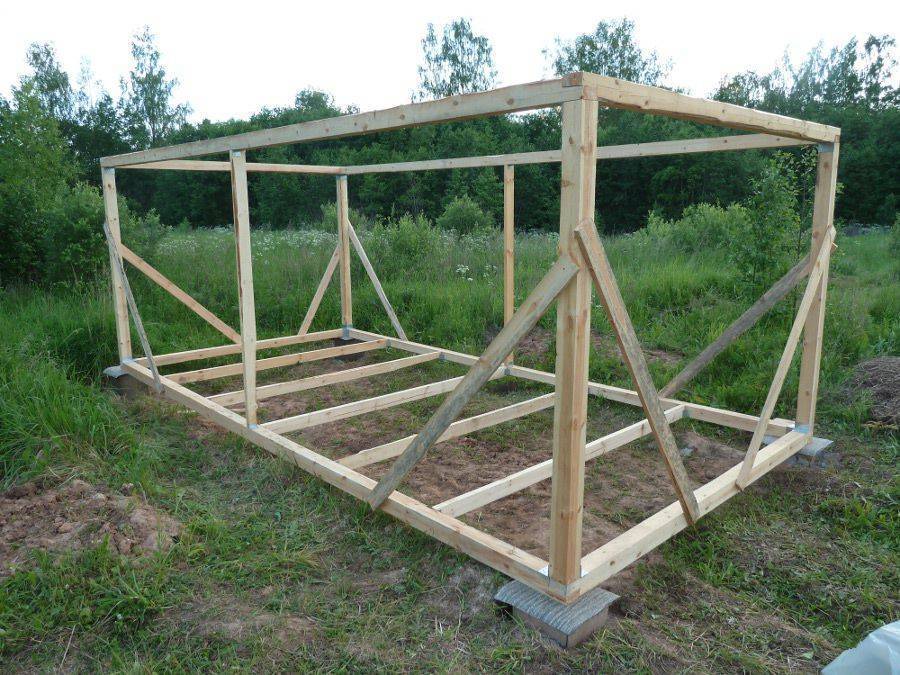

Далее началась сборка стен. Полностью сбивается каркас: нижняя обвязка, стойки, верхняя обвязка. В таком виде устанавливается ровно по краю бруса обвязки, выставляется, укрепляется страховочными распорками, упорами, укосами. Прибивается насквозь через настил пола к брусу обвязки. Гвозди брали 200*4 мм.

Для сборки каркаса использованы доски 100*50 мм, расстояние между стойками 600 мм, стропила установлены с таким же шагом. Стропильная система собиралась из 150*40 мм.

Оконные и дверные проемы усилены — прибиты по две доски, которые между собой сбиты гвоздями в шахматном порядке через 20 см. Нагрузка тут больше, потому требуется усиление. В одном из торцов предусмотрены ворота — для загрузки/выгрузки крупногабаритных вещей. Потому в этой стене (на фото видно) только угловые стойки и усиленные — для крепления створок.

Так как крыша односкатная, стропильная система простая: укладываются на ребро доски, которые выбраны под стропила. Их длина больше, так как необходим свес кровли. Он обычно 30-50 см с каждой стороны. В данном варианте при ширине сарая 3 метра, длина стропильных ног (с учетом уклона) составила 3840 мм.

Прибивались наискось гвоздями — по два с каждой стороны. Можно усилить установкой уголков: так выдержит даже значительные ветровые и снеговые нагрузки.

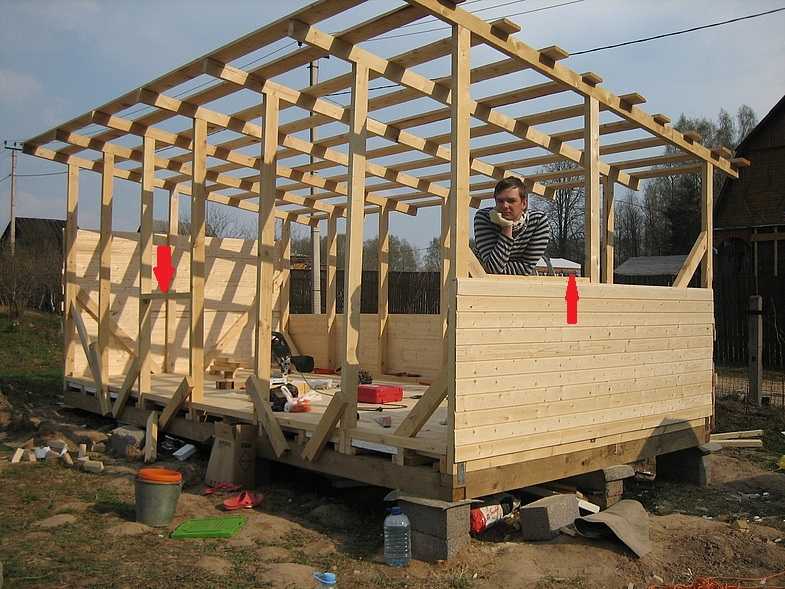

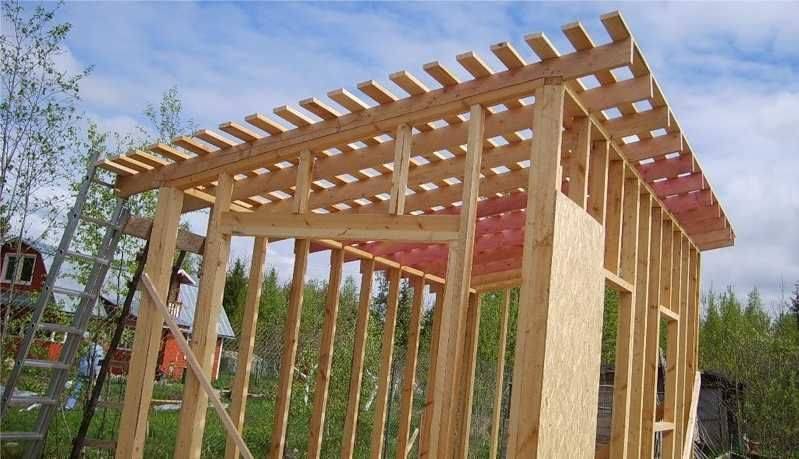

Далее — на крыше смонтирована обрешетка (100*25 мм). Шаг ее установки — по рекомендациям производителя «ондулина» — 40 см. И настелен кровельный материал (гвозди покупались вместе с покрытием).

Стены снаружи зашили ОСП 9,5 мм толщиной.

Установили двери, сделаны небольшие ступеньки.

Последними штрихами устанавливалась ветровая доска. Затем сарай был обшит вагонкой и покрашен краской в тон остальным постройкам на участке. Сарай своими руками на готовом фундаменте построен за два выходных дня. Обшивка вагонкой и покраска были значительно позже -почти через месяц.

Непривлекательный фундамент зашит нарезанным по размерам асбестовым листом. Красивый получился сарай.

Последние шаги

Наружные грани бруса и нижняя обвязка сарая были пропитаны отработкой для защиты древесины от гниения. Каркас сарая был обит доской 150х25 с небольшим нахлёстом (примерно 20мм).

Следующий шаг — покраска. Была использована пропитка орехового цвета.

Первый слой наносил кистью, затем еще два слоя краскопультом. Что получилось, можете посмотреть сами:

На пол сарая была уложена доска 40х100. Низ сарая, как я уже писал выше, был заделан остатками гофры.

Из остатков доски 100х25 была изготовлена дверь.

Установил дверь, покрасил и вставил окна. Вот что получилось в итоге:

Осталось доделать ступеньки и готово! Работал в одиночку и только по выходным. Опыта строительства не было. В итоге постройка сарая 6×3 своими силами заняла два с половиной месяца.

Оглядываясь назад, скажу, что было сделано не так:

• На крышу лучше взять ондулин — было бы гораздо проще, чем возиться с листами гофры;
• Крышу тоже проще сделать односкатную. Хотя двухскатная красивее смотрится;
• Отливы решил не покупать, а сделал самостоятельно. По неопытности отливы вышли высокие, можно было был уменьшить их еще сантиметров на 5.

Основные сведения об ОСБ

Для постройки сарая неслучайно часто выбирают ОСБ. Это самый востребованный материал для обшивки. ОСБ или ОСП – это стандартное сокращенное наименование ориентировочно-стружечной плиты. Материал экономичный, как раз подходит для постройки сарая.

Изготовлена плита из древесной щепы. С помощью водостойкой смолы щепы скрепляются. Применяется специальная технология, весь процесс проходит при высокой температуре и давлении. В результате получается прочный материал для построек.

Достоинства ОСБ в следующем:

• благодаря однородной структуре не происходит расслоения и расщепления;
• специальная технология распределения щепы делает прочной плиту и поэтому гвозди удерживаются хорошо и влага не поступает;
• материал легок в обработке;
• плиты устойчивы к температурным перепадам и механическим воздействиям;
• несмотря на небольшую толщину, материал прочен;
• плиты безвредны для здоровья людей;
• доступная стоимость.

Материалы для постройки

Неважно, планируется ли строительство небольшого сарая на даче или просторный хозблок, выбор материала и технологии прежде всего зависит от целей использования. Из перечня ниже можно понять из чего построить сарай недорого:

Пеноблоки

Преимущества	Нюансы
Быстрые сроки возведения. Пеноблоки имеют высокие теплоизоляционные характеристики, отличаются хорошей пароизоляцией (что предотвращает образование грибков и плесени), экологичностью и негорючестью. Стоит дешевле постройки из кирпича.	Внешний вид постройки из пеноблоков не отличается большой эстетикой, поэтому нуждаются в дополнительной отделке – как минимум штукатурке или покраске. Требуется фундамент. Стоит дороже деревянного сарая.

Кирпичи

Преимущества	Нюансы
Надежность и долговечность. Не страшны ни влага, ни температурные перепады, поэтому не требует дополнительной отделки.	Высокая теплопроводность. Если помещение активно будет использоваться зимой, потребуется утепление. Необходим фундамент.

Деревянный каркас

Преимущества	Нюансы
Сочетание экономичности и надежности. Деревянный сарай для дачи возводится быстро. Возводить мощный фундамент не требуется, вполне можно обойтись столбчатым из бетона или кирпича.

Металлический

Преимущества	Нюансы
Невысокая цена и простота монтажа. Нет необходимости в мощном фундаменте. Компактный и легковесный – можно перевозить.

Варианты устройства крыши

Для стропильной системы кровли используют те же материалы, что и для каркаса. Обрешетку изготавливают из доски-дюймовки. Нужно следить, чтобы не было обзола, иначе дерево быстро сгниет.

Чаще всего сарай перекрывают:

• Односкатной кровлей, где предусматривается опирание ската на противоположные стены разной высоты. Применяется при ширине пролета до 6 м.

Двускатной, в которой стены одинаковы по высоте, а скаты сопрягаются в верхней точке — коньке. Ширина пролета от 6 м.

Угол наклона кровли зависит от интенсивности ветровых и снеговых нагрузок:

• чем сильнее в регионе ветра, тем меньше должен быть угол наклона;
• для снеговых нагрузок зависимость обратная — для быстрого схода большой массы снега уклон нужно сделать побольше.

Помимо нагрузок учитывают рекомендации производителя кровельного материала, определяющие угол наклона и шаг обрешетки для конкретного вида.

Сарай с односкатной кровлей

Как правило, в сараях пролет небольшой, поэтому наиболее рациональна односкатная конструкция. При монтаже каркаса нужно обеспечить минимально допустимый угол наклона для закупленного кровельного материала:

шифер 20-35°;
мягкая кровля 5°;
профнастил 8°;
штучный материал, металлочерепица 25°.

Для опирания стропил в зданиях из блоков на противоположных стенах устанавливают опорный брус — мауэрлат. В каркасных постройках роль мауэрлата играет брус верхней обвязки.

Начиная с противоположных стен, укладывают на ребро стропильные доски. Шаг зависит от сечения пиломатериала и его длины. Для увеличения несущей способности элементы соединяют попарно. Закрепляют к опорному брусу врезкой и металлическими накладками.

Если не предполагается утепление, парогидроизоляцию не используют, так как ее функция — защищать утеплитель от конденсата, попадающего с нижней поверхности кровельного листа. По стропилам кладут обрешетку из доски-дюймовки с шагом 30-50 см (придерживаться рекомендаций производителя). Прибивают к стропилам гвоздями или прикручивают саморезами.

Последний этап строительства односкатного сарая своими руками — монтаж кровельного материала:

• Шифер крепят гвоздями в верхнюю волну, металлочерепицу — кровельными саморезами в нижнюю.
• Для герметизации стыков применяют прокладки из ЭПДМ-резины.
• Листы укладывают с продольным и поперечным нахлестом.
• Минимальный свес кровли для тонких листовых материалов 100 мм, для шифера 50 мм.

Сарай с двускатной кровлей

Монтаж стропильной системы из 2 скатов предполагает устройство конькового узла. Его выполняют различными способами:

• с накладкой в вершине угла;

с накладкой и распорным ригелем;

• с опиранием стропил на коньковый прогон;

с примыканием к коньковому брусу.

Кровельные материалы в коньке стыкуют неплотно. Зазор необходим для циркуляции воздуха в подкровельном пространстве. Чтобы в щель не проникли осадки, устанавливают металлические коньковые элементы.

Двускатная крыша сложнее в монтаже, но лучше противостоит ветровым нагрузкам. Еще один плюс — возможность использования пространства под кровлей для различных нужд.

Строительство каркасного сооружения

В первую очередь требуется сделать гидроизоляцию фундамента: несколькими листами рубероида покрыть основание. Следовательно, деревянный каркас здания будет защищен от влаги.

Итак, когда фундамент будет полностью подготовлен, далее можно начинать возведение каркаса. Основанием конструкции является нижняя рама, которую необходимо сделать из качественных материалов. Деревянные бруски должны быть без сколов и сучков. Необходимо следовать данной инструкции, чтобы правильно соорудить каркас:

1. Создать нижнюю раму из бруса с сечением 10 х 10 см. Использовать нагель при креплении элементов в углах.
2. Присоединить к обвязочному венцу лаги из древесины. Сечение досок должно составлять 5 х 10 см. Укладывать их необходимо друг от друга на расстоянии 50 сантиметров.
3. Следующий этап — строительство стоек из бруса с тем же сечением, что и для рамы. Зафиксировать их можно при помощи накладных металлических пластин. Оптимальным расстоянием между стойками является 60 см. Необходимо знать: эта длина не должна превышать 150 см.

Если технологический процесс выполнен правильно, то в сарае из деревянного каркаса каждая опора будет совпадать с балками перекрытия. Чтобы создать дополнительную жесткость, требуется к стойкам и раме прикрепить подкосы. Дистанцию между дверными и оконными проемами следует определить, учитывая размеры сооружения. Они образуются посредством стоек и горизонтальных ригелей

Важно знать: при планировке односкатной крыши требуется устанавливать вертикальные стойки разной высоты

Построить сарай дешево и быстро можно также на основе металлического каркаса, применяя стальную трубу, профиль и уголок. Технологический процесс возведения остается таким же. Однако в этом случае понадобится сварочный аппарат: придется соединять между собой металлические элементы. Каркас рекомендуется покрыть слоем краски, чтобы защитить его от ржавчины.

Пошаговая инструкция по обустройству фундамента под сарай

1. Выбор расположения сарая. Например, рядом с домом или за ним. Все зависит от предпочтений владельца. Главное, чтобы постройка гармонично сочеталась с другими зданиями на участке.
2. Разметка участка и трассировка. Для этого с помощью рулетки и деревянных колышков намечаются углы будущего помещения. Колья вбиваются в землю, между ними натягивается веревка или шнур и выравнивается по уровню для регулировки горизонтали. Обязательно проверяются прямые углы.
3. Далее строительство проводится с учетом выбора фундамента.

Ленточный фундамент

Самый простой в строительстве — ленточный фундамент. Он чаще всего применяется для построек многоэтажек и подвальных помещений. Такой вид фундамента не привередлив в выборе грунта. Но стоимость в несколько раз выше, чем другие материалы.

Итак, процесс закладки ленточного фундамента заключается в следующем:

• Рытье траншеи. Глубина рва должна приравниваться глубине, на которую земля промерзает в холодное время, плюс еще 15 см, а ширина близко 70 см. При этом ширина всей основы составляет 40 см.
• На дно траншеи насыпают двухслойную подушку, в состав которой входит слой утрамбованного щебня около 10 см и 5-ти сантиметрового слоя песка.
• Далее делают опалубка с высотой примерно в 20 — 30 см над уровнем земли. Таким образом, поднимается основание постройки, что даст возможность предотвратить попадания воды и влаги.
• Из арматуры делается сетка для укрепления фундамента. Диаметр арматуры составляет — 1,2 см, а ширина ячеек сетки – 30 см.
• Потом проводится заливка фундамента бетоном, а после его застывания – переход к снятию деревянного каркаса.
• Основание от фундамента должен отделять слой гидроизоляция.

Столбчатый фундамент

Используется не на всех видах грунта. Он хоть и простой в исполнении и дешевле других, но имеет свои недостатки. К сожалению, нельзя применять такой вид фундамент на подвижных грунтах.

Столбчатый фундамент под сарай делается путем установки по углам и в местах стыкования стен, бетонных, либо кирпичных столбов. Их просто вкапывают в почву на глубину ее промерзания.

Как проводится заливка столбчатого фундамента:

• Вырывают небольшую яму для будущих столбов. Дно засыпается смесью песка и гравия и утрамбовывается так, чтобы в конечном итоге получился 15-ти сантиметровый слой.
• Монтаж столбов. Внутрь которых обязательно устанавливают железный стержень, это увеличивает их несущую способность.
• Обработка кладки гидроизоляционной мастикой. Влагоустойчивость нужна также деревянному основанию сарая. Для этого поверх фундамента размещают влагозащитный материал.

Блочный фундамент

Считается одним из самых качественных, потому как обладает большим количеством преимуществ:

• Не подается деформации при изменении температуры.
• Стойкость по отношению к кислым грунтовым массам.
• Универсальность. Подходит под любой вид грунта и разнообразные постройки.
• Длительный срок службы;
• Прочный и в то же время легкий материал.
• Простота возведения.

Фундамент из пеноблоков

Пеноблок – это широко известный прочный материал, который легко прослужит долгие годы. С его помощью можно изготовить основание под любое строение, даже под сарай.

Пеноблоки не дорогие по сравнению с другими материалами. А также легкие, что дает возможность провести быструю установку без дополнительной помощи. Фундамент из пеноблоков — это идеальный вариант для постройки сельхоз помещения без сторонней помощи.

https://youtube.com/watch?v=JYAQb_I2LLQ

Фундамент – это основа любого здания, которая не терпит пренебрежения к себе. И от того, насколько качественно будет проведена его установка, будет зависеть дальнейшая судьба целого дома. Безусловно, каждый может сам попробовать возвести сарай, без сторонней помощи.

Ведь ничего сложного в такой работе нет. Нужно только выучить немного теории, провести исследование грунта и можно смело приступать к практике. В случае, возникновения каких либо вопросов, всегда можно проконсультироваться со специалистами в области строительства или посмотреть видеоматериал о подобном строительстве фундамента.

Подборка места для строительства сарая

Для выбора места под будущий сарай необходимо в первую очередь решить где вам удобнее. Кто-то желает делать его недалеко от участка, чтобы всегда был под рукой принадлежности садовые.

А для других более комфортно, когда сарай находится у дома. Если вы не можете решить самостоятельно, посмотрите на фото сараев, поставленных своими руками или посоветуйтесь со специалистом.

Второй момент, который нужно учесть — это место для высадки культур. На маленьком участке места не много, поэтому лучше всего решить изначально где и что будет посажено, чтобы сарай возводить на свободном месте. В противном случае он будет сильно мешать и может занять необходимую для посадки землю.

Обязательно учтите возможность возведения других хозяйственных построек. Как только выбрано подходящее место, приступайте к следующему этапу.

Планировка и закладка фундамента

Прежде всего нужно определиться в местом, где будет расположен хозблок на данном дачном участке. Нужно, чтобы он был хорошо вписан в общий пейзаж этого участка. Его вид должен радовать глаз, поскольку сарай на одном месте будет стоять годы. В то же время расположен хозблок должен быть удобно, учитывая личные предпочтения владельца, и одновременно занимать минимальное количество пригодной для обработки земли. И самое главное — почва под сараем должна быть минимально проблемной, чтобы фундамент стоял прочно и долго.

Хотя сарай из бруса весит сравнительно немного, фундамент под ним должен быть надежным, иначе он начнет разваливаться уже через год или два. Наиболее оптимальным его видом будет столбчатый, как он требующий меньше всего времени на устройство и наименее материалоемкий.

К тому же его проще всего сделать своими руками. Для начала производится разметка с помощью рулетки, колышков и шнура. Столбы должны находиться по периметру постройки и под местами пересечения внутренних перегородок. Расстояние между столбами должно составлять 120-150 см. Под них роются ямы ниже глубины промерзания земли в зимние морозы.

На дно ямы насыпается слой гравия толщиной 15 см, затем вставляется труба из асбеста, куда ставятся вертикально 3-4 прута арматуры и заливаются бетонным раствором. Можно вместо трубы поставить свернутый в трубу рубероид или сложить столбик из кирпича. Столбы должны быть максимально ровными, что выясняется с помощью уровня и отвеса. На торцы их нужно уложить гидроизоляцию, в качестве которой пойдут несколько слоев рубероида. Раствор должен иметь на застывание минимум неделю, после чего можно приступать к сооружению каркаса из брусьев.

https://youtube.com/watch?v=PXCBmro5AAU

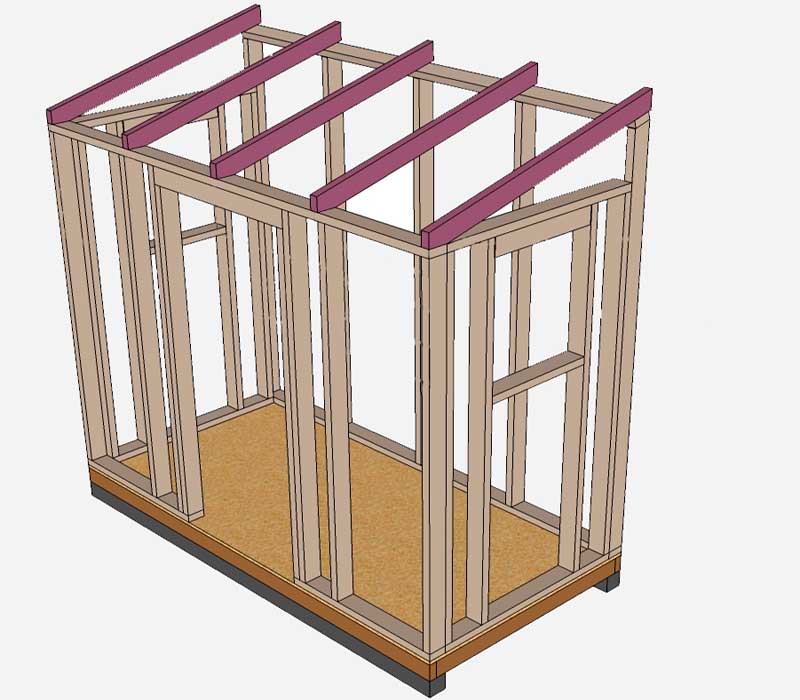

Каркасный сарай: односкатная крыша своими руками

Сразу здесь следует сказать, что скат крыши, а вернее ее уклон, закладывается на стадии установки угловых стоек. К примеру, две передние опоры делаются высотой 2,5м, а две задние немного короче – 2,2м. Это и будет уклон ската крыши – если сформируете его правильно, то изготовить саму крышу будет весьма несложно.

1. Для начала устанавливаем крайние стропила – это все та же доска толщиной 40мм и шириной 100мм, уложенная на ребро и привинченная к верхнему периметру стен сарая.
2. Вторым шагом монтируются все промежуточные стропила – шаг между ними составляет 1000мм, не более.
3. Далее на стропила натягивается гидроизоляционная пленка – она просто прибивается к ним с помощью бруска сечением 40 на 20мм.

4. Теперь идет шаговая обрешетка – доска, набитая поперек стропилам. К ней будет крепиться кровельный материал – шаг ее установки зависит от типа кровли. Для металлочерепицы или профлиста он составляет порядка 200-300мм. Под битумную черепицу делают сплошную обрешетку; самый простой ее вариант – это обшивка стропил OSB.

А дальше идет сама кровля, с установкой которой разобраться немудрено даже самостоятельно. Сложного в ней ничего нет, особенно если будут использоваться современные материалы. В принципе, несложно устанавливается и шифер. После того как крыша будет готова, можно приступать к обшивке сарая сначала снаружи, а потом и внутри.
