Кирпичная беседка с мангалом: проект + чертежи

Кирпич

Беседка из жженого кирпича – это небольшой дом, который должен быть построен с соблюдением всех строительных норм и правил. Если вы хотите создать массивную и долговечную конструкцию, то данный материал подходит для этой цели лучше всего.

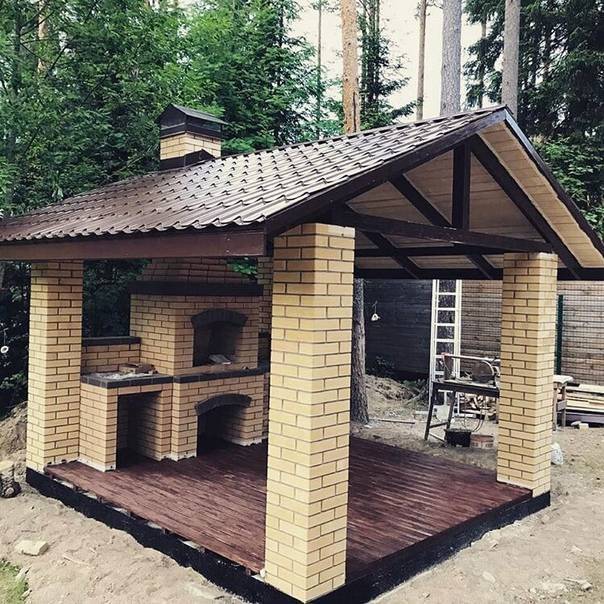

Кирпичная беседка с мангалом – долговечное сооружение

Достоинства

• Долговечность. Кирпичная конструкция, собранная по всем правилам, прослужит вам на протяжении многих лет, не нуждаясь в постоянном уходе или обновлении, кирпичная беседка обладает большим потенциалом прочности и надежности;
• Безопасность. Данный материал абсолютно пожаробезопасен – вы можете не опасаться возгорания во время функционирования мангала;

Недостатки

• Цена. Стоимость кирпича, цемента, песка и других необходимых материалов может оказаться достаточно высокой. При этом,пренебрегать строительными нормами для экономии средств, категорически не рекомендуется;
• Монтаж. В отличие от деревянной конструкции, строительство кирпичной беседки состоит из нескольких этапов, к которым относится заливка фундамента беседки, кладка кирпича, кровельные работы, отделка и т.д. Это требует участия специалистов или же наличия определенных знаний и рабочей силы.

Материалы для беседок

• Деревянной постройке достаточно легкого фундамента. При ее планировке с мангалом, делают специальное ограждение варочного приспособления для профилактики противопожарных мер. Дополнительно устанавливают мангалы с дымоходом для беседки.
• Каменные варианты обладают преимуществом перед деревом, они менее пожароопасные, иногда огонь оставляют в открытом виде или устанавливают барбекю. Но это качество не исключает соблюдения мер от возгорания.
• Металлические – пожалуй, самые эффектные. Применение ковки придает им дополнительный шарм, они не выглядят громоздкими. Из минусов – эстетичный вид подразумевает открытый тип постройки, без стен. Это наиболее прочный материал, кованные элементы покрываются специальным растворам и радуют внешним видом и практичностью долгое время.

Мини-версия барбекю

Если сооружать большое строение нет времени и средств или планируется временная установка барбекю, можно установить мини-версию.

1. Для этого подготавливают ровную поверхность, на которую стелю рубероид.
2. Первый ярус кирпичей укладывается с небольшими зазорами.
3. Второй ярус выкладывают в соответствии с первым и с такими же по размеру зазорами.
4. Так, выкладывают примерно 10-11 рядов до тех пор, пока не была достигнута нужная высота.
5. Затем на поверхности размещают железный лист, где и будут находиться угли.
6. После этого без раствора кладут еще два ряда кирпичей, если необходимо, высоту стенок можно нарастить еще с помощью двух кирпичей.

Временная мобильная установка готова. Она довольно легко собирается и так же без труда разбирается.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича сделан своими руками

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Возведение уличного мангала с коптильней под крышей

Сооружение состоит из четырех зон:

• печки;
• топки мангала;
• коптильной камеры, соединенной с печью трубой;
• разделочного столика.

Крыша с навесом прикрывает от осадков и солнца кирпичную конструкцию и площадку возле мангала. В нижней части расположены две секции для дров.

Кладка выполнена из красного керамического кирпича, только часть жаровни и печь изнутри обложены огнеупорным шамотным. Дымоход только в коптильне. Дым из мангала уходит через два отверстия в жаровне.

Возведение мангала с коптильней из кирпича своими руками: алгоритм работ.

1. Обустройство фундамента.
2. Послойная укладка основания.
3. Кладка печи, установка колосниковой решетки, трубы, ведущей в коптильную камеру, и дверцы.
4. Перекрытие уровня, заливка цементной плиты.
5. Возведение мангала и коптильной камеры.
6. Облицовка жаровни огнеупорным кирпичом, установка направляющих под решетку.
7. Кладка трубы над коптильной камерой.
8. Устройство навеса.
9. Обустройство топки мангала.

Приспособления для жарки в топке устанавливают несколькими способами.

шампуры и решетка опираются на кирпичи. В этом случае силу жара можно регулировать, лишь отодвигая угли;

решетку или рамку для шампуров устанавливают на уголки или пазы, которые пропиливают на 2-3 уровнях в стенах жаровни на этапе строительства;

в топку устанавливают рамку или решетку на ножках;

в проеме размещают металлическую жаровню, барбекюшницу или гриль. Вставка может быть простой или профессиональной. При необходимости она убирается на хранение;

укладывают два прута для решетки или шампуров, которые, при необходимости, можно отодвинуть, чтобы не мешали.

Подготовительные работы

Вся работа подразделяется на несколько этапов:

1. выбор чертежа, проекта, дизайна и места установки мангала;
2. выбор подходящего строительного материала;
3. закладка фундамента;
4. строительство мангала (кладка кирпича).

Подробнее ознакомимся с каждым из этих этапов.

Размер, дизайн и оформление мангала

Прежде всего стоит определиться с тем, как именно будет использоваться стационарная печь-мангал:

• где мангал будет располагаться;
• сколько пищи планируется готовить;
• какое топливо будет использоваться при эксплуатации.

Что касается его месторасположения, то в большинстве случаев он строится недалеко от зоны отдыха, например, возле:

• террасы;
• беседки;
• озера или другого водоема.

При этом выбранное место должно быть с подветренной стороны и быть в стороне от фруктового сада, а также санитарных и хозяйственных площадок.

При проектировании также необходимо учесть и фактор удобства его использования. Что сюда включается? Например, следует определить место для складирования дров, наличие навеса, рабочая поверхность для приготовления пищи. Возможно, кто-то пожелает соорудить рабочую поверхность вместе с умывальником. В таком случае необходимо будет подвести канализацию для слива и водопровод. Все эти детали обязательно учитываются при оформлении дизайна.

Если вам сложно самостоятельно спроектировать будущий мангал, то можно воспользоваться готовыми чертежами, находящимися в этой статье.

Чертежи и схемы конструкции мангала

Выбор материала для строительства

Если речь идет о маленьком мангале, высотой до 1 м, а с шириной топки до 0,7 м, то в среднем потребуется около 300 кирпичей. Почему 1 м, потому что эта высота наиболее удобная для ее эксплуатации. Что касается ширины топки, то она определяется исходя из размера шампуров и решетки.

Вам необходимо будет подготовить следующее:

• цементно-глиняную смесь (используется для кладки горячей зоны);
• цементно-известковая смесь (используется для кладки первых рядов);
• арматура или металлическая сетка для фундамента;
• металлические уголки и листы;
• гидроизоляционный материал;
• кирпич обычный и огнеупорный.

Плюс ко всему, стоит подумать и об отделке самого мангала. Прилегающую территорию стоит благоустроить, выложив тротуарную плитку. Рабочую зону (столешницу) можно выложить керамической плиткой.

Где установить печь и построить беседку

Прежде чем выбирать место для размещения этих сооружений, определитесь с типом конструкции. Стационарные печи-мангалы возводятся вместе с беседкой. Но встречаются также проекты, где жаровня располагается отдельно. И тот и другой способ установки печи оправданы.

При устройстве очага помните, что огонь дает не только необходимый для готовки жар, но и образует дым, который может помешать отдыху или раздражать соседей. Устанавливать беседку, оборудованную печкой, лучше подальше от дома, особенно если часто дует ветер в сторону жилья. То же касается и близлежащих территорий, чтобы шашлыки не стали причиной раздора с живущими неподалеку людьми.

Фото: кирпичный мангал установлен на втором этаже сооружения

Если предполагается строительство сооружения открытого или полуоткрытого типа, выбирают чертежи беседки с ограждениями с северной стороны. Оттуда дуют холодные ветра, поэтому лучше от них защититься заранее. Практичное решение – оснастить конструкцию съемными стенками или плотными шторами, которые закроют проемы в непогоду.

Пользователи часто ищут:

Сам очаг в беседке в основном устанавливают тоже у северной стены. Стационарную печь кладут по правилам. Прежде всего, необходимо грамотно сконструировать систему дымоотведения, чтобы обеспечить хорошую тягу для горения топлива. По этому вопросу лучше проконсультироваться с опытным печником.

Оригинальные и функциональные мангалы можно купить в готовом виде, а затем доработать под конкретный проект. Например, сделать жаровню переносной на высоких ножках или установить стационарно на каменное основание.

Функциональное решение – наличие возле печи столешницы, где располагают мойку, разделочные доски, полочки для продуктов и посуды.

Фото: проект квадратной беседки.

Не забывайте про повара

Нет ничего хуже готовить для всей компании и слышать только взрывы хохота за спиной. Приготовление пищи и зоны отдыха должны перетекать одна в другую, с одной стороны изолируя гостей от горячей зоны, а с другой стороны предоставляя возможность повару стать центром вечеринки. Лучше всего с этим справляется высокая барная стойка приподнятая с другого края зоны готовки. Ведь, наблюдать за шеф-поваром, который готовит для вас мясо на гриле – это великолепное начало любого застолья.

Это интересно: Беседка в японском стиле — особенности восточного дизайна

Где расположить печь?

Классический вид гриль-домика подразумевает расположение печи в центре помещения. Прежде чем ее установить, необходимо основательно подготовить фундамент и основу для печи.

Зачастую фундамент представляет собой бетонную площадку, поверх которой устанавливается цоколь. Это необходимо для размещения в полу беседки для обустройства поддува – трубы, которая будет забирать воздух извне и поставлять его внутрь очага, создавая при этом тягу и освобождая помещение от угарного газа.

Если гриль-домик планируется построить на железобетонных сваях, необходимость в трубе поддува отпадает, так как будет происходить естественная вентиляция помещения через пол.

Над печью обязательно наличие вытяжки и дымохода, труба которого уходит наружу через крышу. Конечно, идеальным вариантом для такого домика является так называемый сэндвич-дымоход

Визуально его можно рассмотреть, обратив внимание на зазоры в куполе крыши гриль-беседки, через которые из помещения будет выходить подогретый воздух

Выбор материала

После выбора проекта определяем тип материала. Кирпич желательно использовать шамотный (печной), так как он устойчив к высоким температурам. Глина с песком хорошо подойдут в качестве сцепного материала для кладки. Необходимый инструмент.

Перед тем, как начать строить мангал в беседке из кирпича, своими руками составляем список необходимого инструмента, важно чтобы он находился рядом с вами на протяжении всего процесса строительства

• Лопата пригодится для выкапывания места для фундамента, а также засыпки песочной подушки.
• Мастерок послужит для нанесения и выравнивания раствора во время кладки.
• Рулетка не даст ошибиться в размерах.
• Пузырьковый уровень и отвес помогут выполнить печь идеально ровно.
• Деревянная расшивка сделает швы кладки одной формы.
• Ведра. Инструмент для доставки раствора к месту строительства.
• Корыто отлично подойдет для замешивания раствора. Это бюджетная альтернатива бетономешалке.

Беседки барбекю своими руками: чертежи, фото, видео. Виды печей для легких павильонов

Перед тем как начать проектирование беседки барбекю, необходимо точно определиться с видом печи: будет ли это просто жаровня или целый комплекс с раковиной, столешницей, дровником и другими элементами. Для установки в беседках используют такие виды конструкций:

встроенная печь — стационарное оборудование из кирпича, включающее гриль, духовку, плиту и коптильню. Оснастив беседку такой печью, можно получить возможность для приготовления практически любых блюд. Конструкция такой печи довольна сложная и для возведения разумнее пригласить настоящих мастеров по кладке печей;
печь-мангал — такая печь имеет менее сложную конструкцию и часто ее совмещают с коптильней

Установив такую печь, следует принять во внимание, что готовить на ней возможно будет только с использованием шампуров. Отличный вариант для любителей шашлыков;

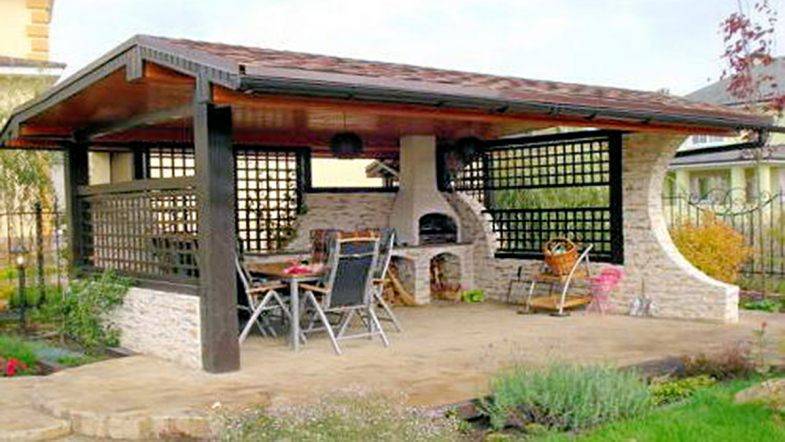

Фото-галерея беседок с мангалом:

4d4360f6c6ba6bc484bf79d2dded4db4.jpe

2a53b0cea1166b1efc721a0555e99380.jpe 085ffcfee2a2e1b5a8a01a3974969591.jpe

Устройство барбекю из кирпича. Разрез А-А: 1 — слой штукатурки (10 мм); 2 — кирпич печной полнотелый; 3 — слой каолиновой ваты (5 мм); 4 — шамотная кладка; 5 — мраморная полка; 6 — под барбекю; 7, 8 — арочные перекрытия топливника и дровника; 9 — дровник; 10 — хайло (250х250 мм); 11 — дымоход (250х250 мм); 12 — топливник (500х770х620 мм); 15 — мангал из листовой стали (съемный); 16 — шампур; 17 — дрова. Разрез Б-Б: 1 — слой штукатурки (10 мм); 2 — кирпич печной полнотелый; 3 — слой каолиновой ваты (5 мм); 4 — шамотная кладка; 5 — мраморная полка; 6 — под барбекю; 7, 13 — пазы в кирпиче для решеток барбекю; 17 — дрова

• печь-барбекю — очень близкая по конструкции с печью мангалом. Здесь для приготовления используется решетка, что облегчает процесс приготовления, однако уход за ней более трудоемкий;
• переносной мангал — практичное устройство, которое изготовлено из металла. Оборудование стойко к действию коррозии, отличается прочностью и долговечностью, не нуждаются в особом уходе. Его можно приобрести в готовом виде и установить в беседке. Если вы не планируете переносить мангал в другое место, можно его обложить кирпичом и использовать стационарно. Огонь разводится внутри короба, а готовить можно как на шампурах, так и на решетке;

Различные варианты беседок с печкой разборные конструкции — относительно недорогие мобильные изделия, которые можно разобрать и сложить в коробку. Главным недостатком считается использование в их изготовлении дешевого металла, который быстро деформируется под действием высокой температуры;

Полезный совет! Установить над переносными мангалами или барбекю вытяжку возможно, зафиксировав ее на потолке непосредственно над печным оборудованием.

• газовая установка гриль — для приготовления используется жар от камня;
• оборудование смокер-гриль — предназначено для приготовления мяса-гриль и копчения;

Печь-барбекю для беседки, выполненная из кирпича печь-казан — предусматривает отверстие в печи для опускания в очаг казана. Позволяет приготовить различные блюда: плов, шурпу, а также тушеное мясо;

• жаровня — для приготовления пищи на твердом топливе;
• печь-камин — обычно к установке такого оборудования прибегают, когда планируют строительство закрытой беседки с использованием ее в зимнее время. Будет это камин-мангал или камин-барбекю – решать вам.

При разработке проектов беседок с печью, в чертежах указывают размеры будущего оборудования и порядовую схему укладки кирпичей для возведения печи. Такие схемы можно отыскать в интернете. Для более подробного ознакомления с технологией укладки, предлагается посмотреть видео поэтапного строительства печей для беседок.

Выбор подходящего мангала

Мангалы могут быть типовыми или произведенными на заказ. Кроме того, они делятся на:

• стационарные. Построенная из кирпича или камня или цельносварная конструкция с крышей. Могут сочетаться с разделочным столом, нишей для дров, с полкой для посуды;
• переносные. Компактные металлические переносные модели.

Внимание! Самым безопасным мангалом считается конструкция с применением новых технологий. Например, печь с камнями может работать на газе или электричестве

Притом нагреваются только камни, жар от которых используется для приготовления пищи. Причем теплоотдача камней в 2 р. больше, чем дров. При нагреве 4 р. в неделю камни меняют через 3 года.

Устройство мангала в беседке

Обычно мангал устанавливают на северной стороне беседки и снабжают дымоходом. Мангал-барбекю – достаточно сложное устройство, и при отсутствии опыта возведения лучше воспользоваться услугами специалистов

Но если вы решили сделать все самостоятельно, то обратите внимание на советы по строительству
