Дисковые окучники для мотоблока: видео

Ручное окучивание

Существует 2 способа ручного окучивания

Подгребание. Из земли формируют холмик возле основы куста, чтобы стебли росли вверх.
Помещение земли внутрь куста. Перед тем как кидать грунт, стебли растопыривают, чтобы после окучивания они зафиксировались и росли в разные стороны.

Вручную операцию проводят с помощью мотыги и лопаты. Использование таких ручных инструментов рационально только на маленьких участках.

Окучивание помогает защитить корневую систему

При использовании мотыги землю тянут к кусту, чтобы получилось небольшое возвышение. Лопатой грунт просто кидают к основанию растения. Получившийся холмик должен быть высоким и широким, чтобы вся корневая система и основание растения были защищены.

Сдвоенный листерный окучник

Есть ещё один вариант. Для обработки сразу двух рядов. Такое усовершенствование ускоряет процесс работы. Экономятся время, силы и горючее мотоблока. Сдвоенное устройство делается таким образом. Два самодельных окучника со стойками крепятся к квадратной горизонтальной штанге. Таких металлических изделий полно. Всегда можно найти подходящую вещь. Крепления стоек окучников к штанге делаем так. Вырубаем (или выпиливаем) из двухмиллиметровой стали полоску. В концах полоски делаем прямоугольные длинные щели.

Сгибаем металл посередине, так, чтобы середина обогнула под прямым углом сзади квадратную штангу. В получившуюся спереди двойную проушину продеваем стойку окучника. В креплении заранее сверлится отверстие под болт. На штанге делаем отверстия справа и слева, на одинаковом расстоянии друг от друга.

В отверстиях нарезаем вручную резьбу под болт, используя метчик с воротком. Заворачивая болт в заднюю часть крепления через резьбу в штанге, затягиваем в упор всунутую в проушины крепления стойку окучника. Потому что болт упрётся в переднюю часть штанги и начнёт отодвигать штангу вперёд, натягивая согнутое крепление, закрепляя стойку.

Сдвоенный листерный окучник

Посередине штанги варим небольшую стойку для жёсткого навесного подсоединения к мотоблоку. Передвигая стойки с окучниками по штанге, можно выбирать ширину рядов двойного окучивания. Раздвижные крылья помогут выбрать режим отвала.

Окучник для картофеля к мотоблоку: какие модели бывают в продаже, как сделать своими руками, как окучивать картошку

Чтобы избавиться от сорняков и обеспечить лучшее поступление кислорода к растущим клубням, картофель требуется окучивать — присыпать разрыхленную почву у основания стеблей. Если площадь посадки небольшая, окучивать урожай можно вручную. А вот на больших участках справиться с задачей поможет окучник для картофеля к мотоблоку.

Принцип действия мотоблока при окучивании

Чтобы окучить картофель при помощи мотоблока, нужно приобрести подходящий окучник, который будет разрыхлять землю и одновременно присыпать ее к основанию куста.

Перед началом окучивания на мотоблоке требуется отрегулировать глубину погружения и угол атаки. Для этого мотоблок ставят на ровную поверхность, опускают окучник на землю и только тогда прикрепляют к сцепке. Стойка окучника находится в вертикальном положении.

В случае с дисковым окучником необходимо настроить расстояние между нижними точками дисков и угол поворота.

Фото дискового окучника в работеОпытные агрономы советуют использовать колеса мотоблока со следующими показателями: диаметр — 70 см и ширина — 10-14 см. Такие колеса снижают риск механического повреждения растения.

Устанавливаем грунтозацепы на мотоблоке, разводим оба крыла как можно дальше друг от друга. Начинаем окучивать картофель на низкой скорости, чтобы не задеть корневую систему.

Следим за тем, чтобы колеса шли строго между рядами, не повреждали кустов и рядность.

Окучивание почвы лучше производить после выпадения осадков или полива, когда земля немного влажная.

Преимущества и недостатки технологии

Мотоблок обладает рядом достоинств:

Скорость окучивания картофельного участка возрастает.
По сравнению с ручной работой, мотоблок позволит увеличить производительность труда агронома.
Мотоблок позволяет сделать глубокую борозду, которая не даст стеблям картофеля упасть. Вертикальное положение ботвы положительно влияет на урожай.
Мотоблок делает почву очень рыхлой. Увеличивается вентиляция воздуха, корни картофеля получают больше воздуха и начинают быстрее расти.
Регулярное окучивание дает возможность поддерживать нужный температурный режим почвы.
Разрыхляя землю, мотоблок одновременно очищает кусты картофеля от сорняков.

Кроме всех достоинств, у мотоблока есть один большой недостаток — высокая цена на данную технику. Не стоит экономить на мотоблоке или приобретать его с рук.

Во-первых, как у любого механизма, у него есть срок эксплуатации. Бывший в употреблении мотоблок может оказаться очень старым и долго не прослужит.

Во-вторых, низкая стоимость должна настораживать, так как для изготовления одной единицы техники требуются детали высокой стоимости.

Некоторые агрономы считают, что в зависимости от климата эффективность окучивания мотоблоком разнится. Данный прибор будет полезен при окучивании картофеля в теплых регионах. В холодном климате стоит воздержаться от использования данной техники, так окучивание, прополка урожая сводятся к минимуму.

Выбираем окучник

Способы окучивания будут отличаться в зависимости от того, какая модель приспособления выбрана. В продаже можно найти дисковые и плугообразные окучники.

Плугообразный

Плугообразный окучник бывает как двухрядный, так и однорядный.

Двухрядная модель

У плуга форма треугольника, у которого стороны завернуты кверху. Земля от центра междурядья перенаправляется к основанию стебля растения. Плугообразный окучник хуже справляется с крупными клочьями земли, чем дисковый.

Однорядный окучник выглядит как половинка двурядного. Он имеет такой же принцип работы, но обрабатывает куст только с одной стороны. Поэтому на процесс окучивания потребуется потратить в два раза больше времени.

Модели

Дисковые	Плугообразные
Целина	Aurora
PATRIOT	Champion
Нева	DDE
DDE	Elitech
Yanis	PATRIOT
Pubert
Tsunami
Viking
Мобил К

Альтернативные способы окучивания

ручной окучник, изготовленный своими руками,
культиваторная насадка,
ручная соха,
маленький трактор.

Перед посадкой картофеля стоит подумать о том, чтобы ряды располагались на таком расстоянии, при котором вам будет их удобно окучивать. Мотоблок упросит этот процесс и сделает его быстрее.

Надо только разобраться в самом процессе окучивания и отрегулировать положение окучников. Регулярное и аккуратное окучивание поможет вам вырастить хороший урожай картофеля.

Как сделать дисковый окучник для мотоблока своими руками

Оптимальное решение, в условиях российской реальности — это приобретение мотоблока. Сейчас на рынке настолько огромный выбор окучников для мотоблока, что можно потеряться при выборе подходящего инструмента. В использовании дисковый окунчик — один из самых практичных и удобных.

Но минус все-таки есть — дороговизна в сравнении с другими видами. Поэтому легче сделать дисковый окучник для мотоблока своими руками.

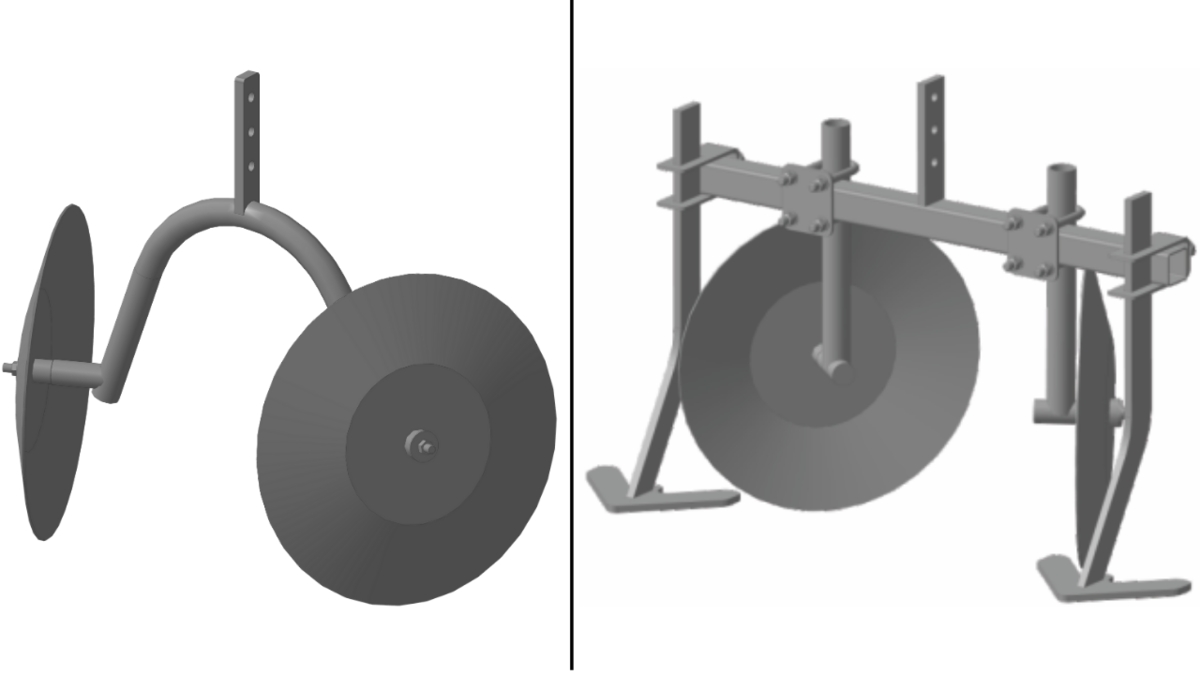

Устройство дискового окучника

Ручной окучник, собирается только с одним отводом, чтобы работал один человек. Состоит окучник из четырех элементов:

два диска;
два винтовых талрепа;
две стойки;
Т-образный поводок.

Талрепы используются для регулировки поворота дисков вдоль вертикальной оси. Однако угол наклона вперед регулировать не получится. Для более удобной работы, нужно установить диски так, чтобы ширина колеи колес было равно расстоянию между нижними точками, которое, в свою очередь, должно быть равно ширине междурядий. Это будет сделать легко, если предусмотрена возможность менять ширину между лемехами.

С — стойки, которые симметрично переставляются, для изменения расстояния между дисками.
Б — болты, которые держат диски.

Чтобы окучник не тянуло в сторону, диски нужно выставить строго симметрично. Иначе при работе будет очень неудобно. Чтобы прикрепить инструмент к мотоблоку, используем кронштейн сцепки без грядиля. Поводок собранного окучника крепится к кронштейну двумя болтами и стопором. Стопор вставляем внутрь квадратной трубы и прижимаем его снаружи. Используя два болта, нужно повернуть кронштейн сцепки и выставить поводок вдоль продольной оси. Гайками фиксируем положение.

Г — гайка;
Б — болт крепления.

Для увеличения тяги мотоблока, работаем с окучником на пониженной (первой) передаче. Если же колеса пробуксовывают, а у мотоблока одна передача, для удобства окучивания нужно спарить колеса.

Дисковый окучник к мотоблоку — очень эффективное и удобное средство, когда работаешь с картофелем. Это приспособление позволяет обработать большие площади, потратив на работу намного меньше усилий, в сравнении с обычным ручным

инструментом. Как вы уже убедились, собирается такой агрегат своими руками без особых проблем.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

дискового типа;
листерный;
пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Уборка картофеля мотоблоком

Окучивание

Спустя месяц после посадки появляются первые всходы. Теперь с помощью мотоблока нужно правильно окучить картошку. Начинать этот процесс стоит тогда, когда высота побегов достигнет 15-20 сантиметров.

Само по себе окучивание — замена разрыхления почвы и ее прополку. При этом данная обработка защищает урожай весной от возвратных заморозков. Бывает, что к появлению всходов температура может упасть чуть ниже нуля. А слой почвы, укрывает плоды, согревая их и давая им пережить непогоду.

Обычно окучивают 2 раза: первый раз как появились ростки, второй — через три недели. Но надо знать, что если:

Гнездо начинает разрастаться в ширь, поперек гребня;
Клубни выглядывают из-под земли и зеленеет на солнце

Окучивать придется в третий раз. Бывают случаи, когда окучка картошки нужна 4 раза за сезон. Зато потом получается хороший урожай.

Для этой процедуры подойдет любой окучиватель — с одним, двумя или тремя рядами. При необходимости на культиваторы устанавливается дополнительная насадка и с ее помощью удобряется почва.

Посмотреть, как работают двухрядным окучником можно по этому видео.

Секреты окучивания

Многие огородники окучивают картофель летом в жару. Но это неправильно. Так можно повредить побеги или сам корнеплод. Растение из-за этого может завять. К тому же процедура негативно влияет на здоровье.

Поэтому делать это рекомендуется утром или вечером. И не в сухую погоду, а после дождя, когда почва чуть подсохнет, но останется достаточно влажной. Так легче избавиться от сорняков и прополоть грядки.

Да и окучивать влажную землю намного проще, так как мокрая земля не осыпается. Влажный грунт, подсыпанный к основанию стебля, стимулирует развитие новых побегов. А это приводит к увеличению урожая, такова технология.

Вопросы и ответы

Рассмотрим наиболее важные вопросы, возникающие у большинства пользователей в процессе изготовления окучника:

Какова должна быть длина поводка?

Этот показатель зависит от конфигурации грядок и наличия места для разворота. Делать слишком длинный поводок незачем — надо иметь возможность нормально управлять мотоблоком, что невозможно при слишком удлиненной тяге.

Каковы пределы расстояния между дисками?

Минимальный размер — 35 см, максимум — 70 см. Делать расстояние меньше или больше этих пределов нецелесообразно — величины определены опытным путем и многократно подтверждены на практике.

Имеет ли значение размер и масса мотоблока?

Размер мотоблока не принципиален, но масса должна быть не менее 30 кг. Иначе блок не сможет перемещать окучник — ему не хватит силы сцепления с грунтом.

Из чего можно изготовить диски?

Оптимальный вариант — листовая нержавеющая сталь. Диски диаметром 40-60 см вырезают и придают им немного выпуклую форму — она обеспечивает максимальную жесткость диска, отсутствие деформаций. Однако, некоторые пользователи для изготовления дисков берут обычные крышки от кастрюль. Они менее прочны и долговечны, но на какое-то время проблему решают.

Надо ли красить диски?

Если использован подходящий материал (жесткая нержавейка), покраски не требуется. Для простой стали нанесение краски будет рекомендованной мерой, хотя в процессе работы покрытие очень быстро сотрется (хотя бы по краям дисков).

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

сварочный аппарат;
листовое железо;
болгарка;
крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
Так что при покупке нужно уточнять этот момент.
Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Виды и технология применения окучников

Существуют различные виды приспособлений, применяемых для окучивания картошки. Это могут быть диски или клинья, которые с помощью специальных креплений устанавливаются на мотоблок. Агрегаты имеют свои конструктивные особенности и отличаются друг от друга принципами работы.

Дисковый

Аппарат включает в себя:

2 равнонаправленных диска;
винтовые регуляторы;
Т-образный поводок.

Прикрепленные к раме диски в процессе работы поднимают грунт и нагребают его к кусту.

Дисковый окучник обеспечивает:

равномерное присыпание растения грунтом с двух сторон;
образование ровных высоких гребней;
более рыхлую почву за счет ее измельчения.

Агрегат отличается легкостью в применении и малыми энергозатратами.

Перед началом работы выставляют:

положение дисков относительно друг друга, определяя характер гребня расширением нижней и сужением верхней части;
расстояние между дисками в зависимости от ширины междурядья;
угол наклона рамы по отношению к горизонтальной плоскости.

Агрегат на обрабатываемом участке устанавливают так, чтобы борозда проходила строго между дисками мотокультиватора, а кусты оставались нетронутыми.
