Дровокол из двигателя стиральной машины своими руками

Станина

Естественно, держать дровокол в руках в процессе работы вы не будете, да и никто не будет, уж больно это опрометчиво, недальновидно и попросту страшно и опасно. Логично предположить, что, помимо аппарата, надо будет изготовить еще и основание, то есть станину, сварить основание самостоятельно.

Учитывайте, что готовую станину придется поделить на 2 зоны: одна будет силовой, а вторая – рабочей. Силовая сторона будет нужна для того, чтобы превратить ее в держатель двигателя агрегата. Делать все нужно предельно аккуратно, чтобы не повредить руки и не покалечиться. Если вы не уверены, что вы сможете это сделать, то лучше обратиться к тому, кто разбирается в работе такого рода, или купить уже готовое изделие. Собственно, сама рабочая зона – небольшой кусок листа из стали, толщиной всего несколько миллиметров, по линии разделения зон нужно установить постамент, на котором и будет держаться конус

Обратите внимание, если вы приладите сам конус к мотору, ничем хорошим это не кончится, в любом случае понадобятся подшипники, которые будут исполнять роль опоры

Так мы подошли к самой важной и ответственной части – к моменту подключения мотора от старой или не очень старой стиральной машины. Во-первых, процесс подключения целиком и полностью зависит от того, какой марки была машина при жизни

После того, как мотор поставлен на свое законное место, следует провести тестовое испытание агрегата.

Помните о технике безопасности, важно еще раз проверить надежность крепления всех частей дровокола и только потом давать старт

Следите за тем, чтобы во время работы дровокола поблизости не было детей, одно неосторожное движение может стать причиной серьезной травмы или настоящей трагедии. Используйте аппарат осторожно, малейшая оплошность может и для вас стать роковой! Если в зоне поражения никого нет, и все детали крепятся надежно, то можно доставать заготовки и включать чудо-машину! Всего несколько секунд и заготовка превратилась в дрова, и все это без лишних усилий и сложностей

Все просто, удобно и автоматически. Дровокол пригодится не только в глухой таежной деревушке, но и на даче, если вы все еще не провели центральное отопление или не сделали свою собственную систему отопления. Полезная в хозяйстве вещь, которая ощутимо облегчит жизнь, а главное, сэкономит массу драгоценного времени, ведь, как известно, на даче или в частном доме всегда есть чем заняться

Используйте аппарат осторожно, малейшая оплошность может и для вас стать роковой! Если в зоне поражения никого нет, и все детали крепятся надежно, то можно доставать заготовки и включать чудо-машину! Всего несколько секунд и заготовка превратилась в дрова, и все это без лишних усилий и сложностей. Все просто, удобно и автоматически

Дровокол пригодится не только в глухой таежной деревушке, но и на даче, если вы все еще не провели центральное отопление или не сделали свою собственную систему отопления. Полезная в хозяйстве вещь, которая ощутимо облегчит жизнь, а главное, сэкономит массу драгоценного времени, ведь, как известно, на даче или в частном доме всегда есть чем заняться.

Посидеть возле камина, где трещат сгорающие дрова, одно удовольствие. Прогревшись в баньке, которая топится дровами, получаешь удовольствия не меньше. Единственный неприятный в этих мероприятиях момент – это колоть вручную дровишки.

Махать приходиться топором иногда долго, особенно, когда разговор заходит о растопке бани. Чтобы снизить трудоемкость данного процесса, инженеры давно изобрели специальный станок, который называется дровокол. Правда, стоит он не так дешево, как хотелось бы.

Необходимо отметить, что рубить дрова можно разными способами, используя разные инструменты. Поэтому и дровоколы имеют разные конструкции.

  • У которых приводной механизм основан на технологии гидравлики.
  • В основе которых лежит реечный механизм.
  • И так называемый ступенчато-винтовой дровокольный аппарат.

Третий вариант дровокола, как раз подходит для того, чтобы сделать его своими руками, используя некоторые детали и узлы обычной стиральной машинки.

Как сделать станок для колки дров: чертежи, инструкции

Весь механизм должен опираться на раму или станину, которую нужно изготовить. Вам понадобится:

  • Металлический уголок размером 4,5 м на 4 см.
  • Металлический лист размерами 90 на 45 см.
  • Подвес кардана ВАЗ 2102, 03 – 07. Либо можно найти другую подходящую деталь.
  1. С помощью болгарки нужно нарезать уголок на такие части: два по 140 см, четыре по 20 см, один 45 см.
  2. Сварите конструкцию по форме буквы «П» из двух уголков по 140 см и одного 45 см.
  3. Отступите от верхней части 90 см и приварите кардан. Между элементом кардана и соединением (кусок 45 см) уложите металлический лист и приварите.
  4. Из оставшихся четырех частей по 20 см сделайте ножки. Для удобства передвижения установите колеса.

Площадка станины разделяется на две части – рабочую и силовую. На силовой стороне устанавливается двигатель и остальная электроника. Рабочая часть – это стол из металлического листа.

Сборка конструкции

На подвесе установите вал и наденьте на одну сторону большой шкив. Рекомендуется во время запрессовки нагреть вал паяльником – для надежной установки шкивов.

Далее поступите так:

  • На вал мотора наденьте малый шкив. Расположите и закрепите мотор под подвесом. Поскольку конструкция будет сильно вибрировать, его нужно прочно зафиксировать.
  • Малый и большой шкив объединяются ремнем.
  • На другой конец вала наденьте подшипники и зафиксируйте их винтами на металлической столешнице.

Прежде чем устанавливать конусную часть, нужно подключить и проверить мотор. Желательно выбирать асинхронный движок, но можно и коллекторный. На схеме ниже показано, как правильно подключить асинхронный электромотор старого образца:

По следующей схеме подключаются более современные двигатели:

Для прямого вращения мотора следуйте схеме ниже:

Если вам нужно, чтобы двигатель вращался в обратную сторону, тогда поменяйте местами провода, как показано на рисунке:

После подключения мотора к сети вы можете убедиться, насколько качественно работает самодельный дровокол. Если все нормально, можно установить конус и приступить к работе.

Обратите внимание! При подаче бревна на конус ставьте его вертикально, иначе при горизонтальном движении части древесины могут застрять в механизме, что приведет к заклиниванию. Таким нехитрым способом можно приспособить старые детали стиральной машины и соорудить полезную технику

Теперь заготовка дров на зиму не будет вам в тягость. Главное – соблюдайте технику безопасности

Таким нехитрым способом можно приспособить старые детали стиральной машины и соорудить полезную технику. Теперь заготовка дров на зиму не будет вам в тягость. Главное – соблюдайте технику безопасности.

Что нужно для создания дровокола?

Станок с электромотором подходит для рубки, пилки и заготовки дров в размере 3 кубометров всего за 1–2 часа. Если выполнять работу топором вручную, понадобилось бы 2–3 дня.

Чтобы разобраться с конструкцией дровокола, нужно определиться со сферой его применения и разновидностью. Колющие станки разделяют:

  • По сфере использования. Например, для больших предприятий или частной работы.
  • По типу закладки материала. Это могут быть горизонтальные или вертикальные станки.
  • В зависимости от разновидности мотора: бензиновые, электрические, смешанные.
  • По принципу работы: гидравлический, реечный или конусный.

Повышенным спросом в домашних условиях пользуется конусный или винтовой колун.

Конструкция максимально проста в исполнении, устойчива и надежна. Состоит из таких элементов:

  • Станины (основание).
  • Конуса.
  • Мотора (можно использовать от старой стиральной машины).
  • Приводного ремня.

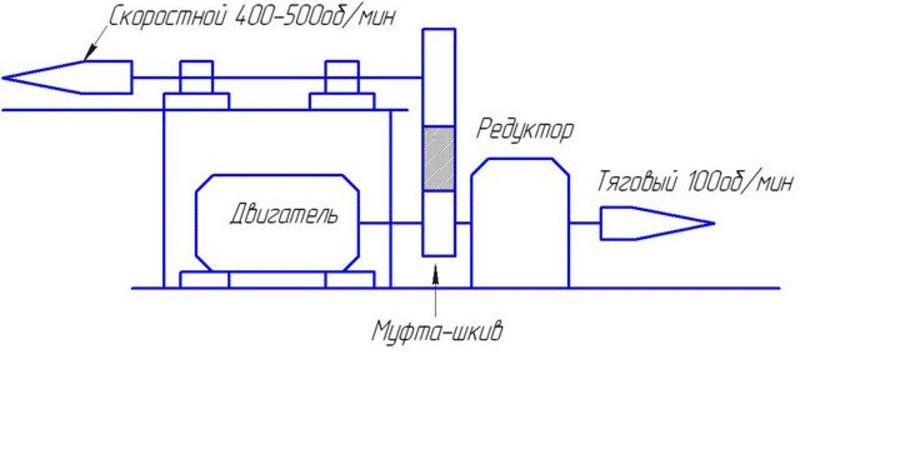

В основе изделия лежит двигатель, который, запускаясь, приводит в движение привод. Последний передает вращающий момент на шкив, а с него – на вал. На другом конце вала находится винт. Его остроконечное строение завершает резьба на поверхности. Изготавливать конус своими руками – сложная затея. Вам понадобится виртуозное владение токарным станком. Вот пример чертежа:

Шаг резьбы обязательно должен соответствовать скорости вращения вала. В домашних условиях расстояние шага может быть меньше, а резьба мелкой, если крепить конус непосредственно на вал. При использовании редуктора, наоборот, применяется глубокая и широкая резьба. Приобрести деталь лучше в специальном магазине либо заказать у мастера.

Самодельный прибор для распиловки горбыля требует точных расчетов и замеров.

Как сделать станок для колки дров: чертежи, инструкции

Разработайте чертеж дровокола с точными замерами. Расчеты выводятся исходя из наличия и качества материала. Вот пример:

Определитесь с набором инструментов. Вам понадобится:

  • Сварочный аппарат и электроды (3 мм).
  • Болгарка и дрель.
  • Плоскогубцы.
  • Круг для шлифовки.
  • Набор отверток.
  • Тиски, наковальня.

Материалы для изготовления:

  • Конус (приобретайте заранее).
  • Двигатель (от старой машинки, лучше асинхронного типа).

  • Приводной ремень, вал, шкивы (большой и маленький), подшипники (приобретаются отдельно).
  • Уголок 4,5 м х 40 см.
  • Листовой металл 900 х 450 мм.
  • Кардан (можно с любого автомобиля, например ВАЗ-2101).
  • Колеса для транспортировки (с велосипеда, коляски).
  • Крепежные материалы.

Сборка конструкции начинается со станины:

  1. Используя болгарку, разделите уголок на такие части: 2 куска по 140 см, 4 – по 20 см, 1 – по 45 см.
  2. Две части (140 см) расположите напротив друг друга. Расстояние между ними не менее 45 см.
  3. Скрепите их концы куском (45 см) с помощью сварки.
  4. Отмеряйте от крепления 90 см и прикрепите часть кардана.
  5. Между карданом и основанием уложите металлический лист. Закрепите с помощью сварочного аппарата.
  6. По углам прикрепите ножки (части по 20 см). По желанию к двум опорам закрепите колеса для удобного передвижения.

Рама готова. Приступаем к установке редуктора:

  1. Установите вал в подвесной кардан. На один его конец поставьте большой шкив. Чтобы запрессовать его на основание, вал нагревают паяльником.
  2. На вал мотора закрепите малый шкив.
  3. Установите двигатель под карданом, чтобы малый шкив оказался под большим.
  4. Закрепите приводной ремень.
  5. На другой конец вала (для винта) наденьте подшипники и закрепите их с металлическим листом.

Посидеть возле камина, где трещат сгорающие дрова, одно удовольствие. Прогревшись в баньке, которая топится дровами, получаешь удовольствия не меньше. Единственный неприятный в этих мероприятиях момент – это колоть вручную дровишки. Махать приходиться топором иногда долго, особенно, когда разговор заходит о растопке бани. Чтобы снизить трудоемкость данного процесса, инженеры давно изобрели специальный станок, который называется дровокол. Правда, стоит он не так дешево, как хотелось бы. Поэтому стоит рассмотреть совершенно уникальную конструкцию дровокола из стиральной машинки.

Необходимо отметить, что рубить дрова можно разными способами, используя разные инструменты. Поэтому и дровоколы имеют разные конструкции.

  • У которых приводной механизм основан на технологии гидравлики.
  • В основе которых лежит реечный механизм.
  • И так называемый ступенчато-винтовой дровокольный аппарат.

Третий вариант дровокола, как раз подходит для того, чтобы сделать его своими руками, используя некоторые детали и узлы обычной стиральной машинки.

Как сделать винтовой дровокол с двигателем стиральной машины

На дачном участке или в частном сельском доме заготовка дров требует выделения времени, приложения усилия и выдержки. Чтобы не рубить дрова топором, многие владельцы недвижимости с печным отоплением покупают высокопроизводительный винтовой дровокол. Машина заводской сборки обладает высокой стоимостью, но некоторые народные умельцы изготавливают приспособление своими руками из подручных деталей.

Разновидности бытовых станков

В личном хозяйстве применяется два вида приспособлений для колки дров, отличающихся рабочими органами. В станке реечного типа, собранном по облегченной конструкции, содержится колун в виде вертикально закрепленной заточенной пластины. В конусный дровокол входит конус с нарезной винтовой резьбой. Если имеется план и чертежи винтового дровокола, своими руками собрать станок без проблем может любой слесарь.

Собрать самодельный дровокол конусный своими руками, чертежи которого можно разработать самостоятельно, несложно. Для этого достаточно иметь:

  1. электромотор 3−4 кВт;
  2. винтовой конус;
  3. подшипники;
  4. редуктор с зубчатой или цепной передачей;
  5. вал.

Комплектующие элементы конструкции

Для небольшого бытового приспособления подойдет мотор 220 В от старой стиральной машины. При недостаточной мощности двигатель можно оснастить редуктором, внимательно изучив чертеж конуса для дровокола, можно применить следующий вариант сборки: на вал двигателя установить шкив небольшого диаметра, сам вал конуса оснастить шкивом большего диаметра. Увеличив разницу диаметров, можно получить дровокол нужной мощности, при этом скорость вращения рабочих органов не должна превышать 500 об/мин.

Следующим этапом является выбор подшипников для вала с учетом нагрузок. Для дровокола небольшой мощности подойдет вал и подшипники с диаметром посадочного места 30 мм.

На рабочий орган станка подшипник устанавливается в индивидуальном корпусе из стали или чугуна, закрепляется болтом. Для подшипников на станине приваривается швеллер, уголок или стальной профиль, саму станину под электроколун своими руками можно изготовить из уголков или стальных труб.

Винтовую резьбу должен нарезать профессиональный токарь, так как обработка материала требует специальной профессиональной подготовки. Сегодня в продаже имеются готовые модели конусов, среди которых потребитель может выбрать деталь под размер бревен.

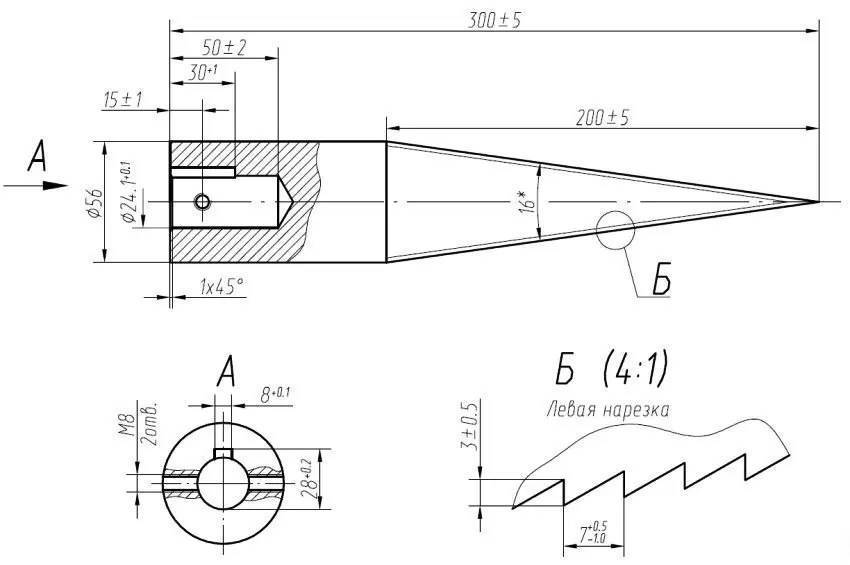

Чертеж конусного дровокола и таблица расчетов диаметра режущего элемента позволяет правильно подобрать шаг и направление резьбы, которая в обязательном порядке должна быть левой. При вкручивании поступательно вращающаяся «морковка» будет врезаться внутрь круглого полена, при этом «разрывая» материал на отдельные фрагменты. При расчете глубины раскола можно получить следующие результаты:

  1. если диаметр основания конуса составляет 7,0 см, а размер скоса достигает 1,1, то глубина раскола = 450 мм;
  2. при диаметре рабочего узла 8,0 мм и скосе конуса 1,2, глубина раскола = 550 мм;
  3. если на вал установлен конус диаметром 10,0 см при скосе сторон 1,5, глубина раскола будет = 750 мм.

Дровокольный станок может оснащаться узлом разной конструкции: с хвостовиком и внутренним отверстием для посадки на вал. Для первого варианта в торце вала сверлится отверстие под хвостовик, для закрепления комплектующего элемента применяется стопорный шуруп.

Размеры станка для колки полена

Для расположения деталей и комплектующих элементов не существует отдельная схема, отсутствуют ограничения. За основу процесса сборки можно взять габариты, соответствующие росту человека:

  1. высота станины — 650 мм;
  2. длина стола — 850 мм;
  3. ширина столешницы — 450 мм.

Опытные пользователи рекомендуют размещать мотор под столешницей, способной защитить агрегат от щепок и опилок. Для обеспечения техники безопасности все подвижные детали должны быть закрыты кожухом.

Для домашней мастерской также подойдет станок на гидравлическом приводе, колоть древесные кругляки поможет гидравлический насос, приводящий в движение колун. Острая пластина опускается на полено с большой силой, разрывает волокна древесины, отделяя небольшие фрагменты.

Кроме приведенных вариантов, колка дров может осуществляться механическим приспособлением, привести в движение который можно силой одного человека. Управление оборудованием осуществляется рукояткой, прикрепленной к валу редуктора. Механический дровокол можно быстро переоборудовать в электрический агрегат, если использовать ременную передачу, адаптированную под мотоблок.

Originally posted 2018-07-04 07:17:25.

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько  раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

ИзображениеМодельСтоимость, руб.
RedVerg RD-LS 25-37 E14 970
дровокол RedVerg RD-LS 25-37 E
Al-KO KHS — 520422 460
дровокол Al-KO KHS — 5204
Ryobi RLS5A23 720
дровокол Ryobi RLS5A
Champion 500020 300
дровокол Champion 5000
Patriot CE 532221 000
дровокол Patriot CE 5322
MTD LS 550230 000
дровокол MTD LS 550

Для коммерческого применения и для производства лучше приобрести заводской агрегат. Выбор разновидности двигателя, варианта расположения бревен и типы колуна зависят от персональных нужд и предпочтений. Модель ручной сборки можно со временем видоизменять и создавать более оригинальные устройства.

Watch this video on YouTube

Что нужно для создания дровокола из стиральной машины

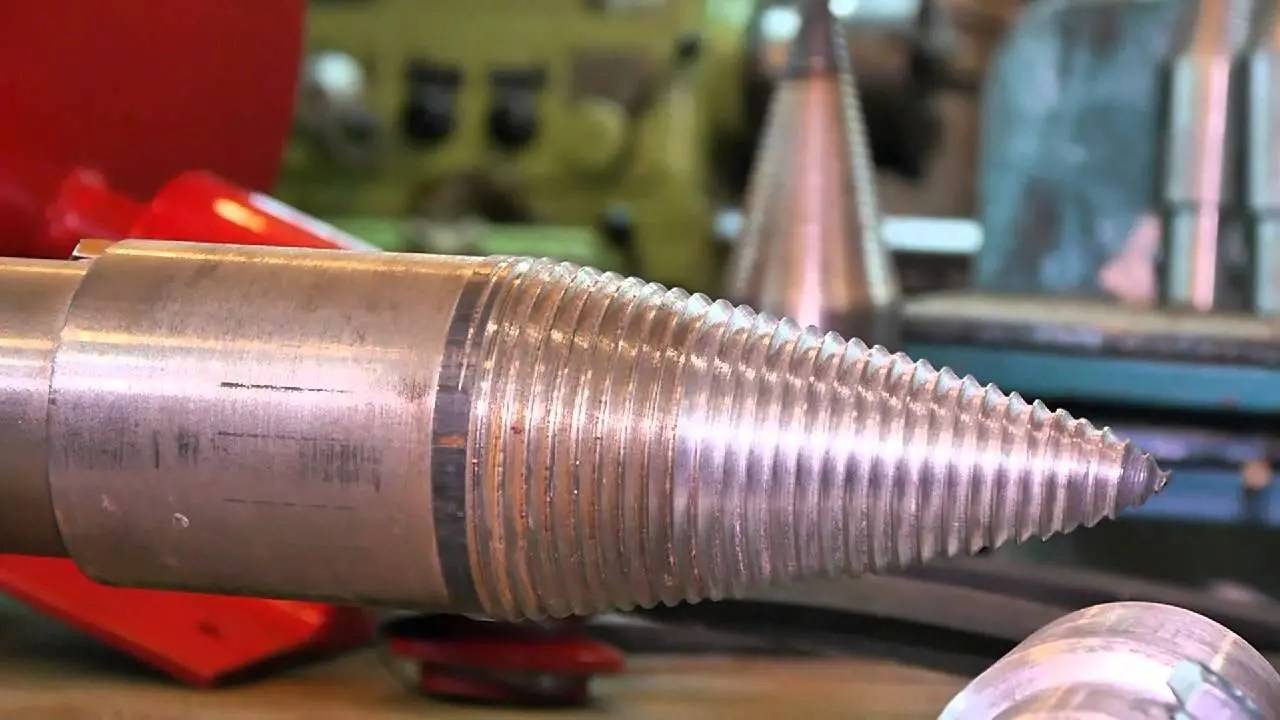

Винтовой дровокол имеет металлический конус, который при вращении раскалывает поленья. Кроме этого есть рама (станина) – на нее крепится вся конструкция. Также двигатель и приводной механизм, который приводит колун в движение.

Как работает устройство для заготовки дров

Электромотор запускается, приводя в движение малый шкив. Благодаря приводному ремню обороты передаются большому шкиву, а с него на вал, где закреплен конус для пилки и рубки дров. Когда вы подносите полено, конус врезается в него и раскалывает на части.

Какие инструменты понадобятся для дровокола

Для изготовления рубильного станка вам понадобятся:

  • сварочный аппарат с электродами на 3 мм;
  • болгарка;
  • дрель;
  • плоскогубцы;
  • набор отверток;
  • шлифовальный круг;
  • напильник;
  • наковальня и тиски;
  • линейка;
  • карандаш.

Заготавливая материалы, приобретите конус. Самостоятельно изготовить деталь очень сложно. На его поверхности выполняется специальная резьба для раскола дров. Она должна быть не глубокой и с коротким шагом. Затем конус раскаляется в печи и охлаждается.

Если у вас есть возможность, то все детали, кроме конуса, можно изготовить самостоятельно.

Перед изготовлением устройства для распиловки горбыля нужно подготовить подробный чертеж с расчетом всех элементов конструкции. Составляющие дровокола перечислены на схеме.

Читать так же: Мотоблок дизельный тяжелый

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный механизм немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у него большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого механизма основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо механизма в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Общий вид колуна.
Чертеж дровокола.
Общий вид каркаса.
Чертеж каркаса.
Чертеж колуна.
Консоль.
Кронштейн.

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

  • дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
  • дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

  • бытовые (именно эти дровоколы легче всего изготовить своими руками);
  • промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

  • бензиновые;

электрические;

на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);

комбинированные (сочетают сразу несколько источников энергии).

По особенностям подачи заготовки существуют дровоколы:

  • вертикальные;

горизонтальные;

смешанные.

В зависимости от того, можно ли перемещать устройство, бывают:

  • мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
  • стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:

  • механические дровоколы;
  • реечные (в полено ударяет рейка со специальным наконечником);

гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);

конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).

Детали от стиральной машинки для дровокола

Итак, из нее для дровокола понадобится электродвигатель со шкивом, шкив, который устанавливается на крыльчатке, вращающей воду внутри бака, и ремень, соединяющий два шкива. Кстати, в стиральной машинке всего лишь два шкива и есть, поэтому они оба и понадобятся. Чтобы все это превратить в дровокол, необходима основа, на которую сборочные детали будут устанавливаться и крепится. Ее сделать можно из металлических профилей (даже б/у) в виде рамы

Важно — чтобы состоялась соосность между используемыми от стиральной машинки шкивами. Приблизительно должно получиться так, как показано на рисунке снизу

Кроме запчастей от стиралки потребуются еще несколько деталей. Это вал, на который будет насаживаться шкив большого размера и конус с другой стороны. Этот конус и является основным рабочим инструментом дровокола, с помощью которого будет разрубаться деревянная чурка. Чтобы вал находился в горизонтальной плоскости на одном месте и к тому же вращался, необходимы два подшипника, которые устанавливаются на небольшом расстоянии друг от друга и закрепляются тоже к раме.

Самая большая проблема из всех вышеперечисленных изделий, это конус для дровокола. Во-первых, его можно изготовить только на токарном станке, потому что это просто конус. Во-вторых, на нем необходимо нарезать резьбу с небольшим шагом. Опять без станка не обойтись. Поэтому придется искать токаря, чтобы он сделал данную деталь точно под необходимые размеры. В-третьих, его придется закалить, потому что эта деталь должна быть очень прочной. Здесь опять потребуется специалист.

Понадобится

В принципе почти все материалы и узлы для сборки механического колуна можно снять со старых машин, бытовой техники и найти на свалках. Но не помешает знать, сколько та или иная «штука» стоит в магазине, в какую сумму обойдется двигатель от старой стиралки, что запросит токарь за работу и т. д. Итак, чем надо запастись, если мы решились на изготовление механического колуна:

  • круглым стальным прокатом (кругляком);
  • малярным скотчем;
  • листовым металлом разной толщины;
  • профильной трубой около 14 м;
  • маховиком от ГАЗ-53;
  • болтами, гайками, шайбами;
  • двигателем со шкивом и ремнем;
  • краской и кистью;
  • конусным винтовым колуном-морковкой.

Из инструментов и оборудования мы должны иметь под рукой:

  • болгарку с дисками;
  • плазморез;
  • напильник по металлу;
  • сварочное оборудование;
  • тиски и струбцины;
  • дрель со сверлами.

Испытание дровокола в деле

Для начала попробуем расколоть небольшой кусок доски. С ней наша самоделка справляется играючи. То же самое происходит и с сухими поленьями, которые хранились под навесом.Совершенно без напряжения дровокол расправляется с довольно массивным пеньком. Если вдруг «морковка» застрянет в полене, то выключив питание, ключом, вращая за заднюю часть вал, без проблем освобождаем рабочий орган из полена, в котором он застрял.

Даже эта небольшая практика показала, что крепление «морковки» на валу должно быть утопленным, чтобы не создавать помех при колке дров, а стол должен стоять на абсолютно горизонтальной поверхности. Это сведет на нет даже мелкие вибрации при работе дровокола. Также нельзя работать на этом агрегате в перчатках и варежках, а рукава одежды не должны быть слишком длинными и без шнурков, поясков и других свисающих элементов, чтобы их не закрутило на «морковку» и не повредило руки.

Конечно, мы все живем в 21 веке, когда практически везде проведено газовое центральное отопление или есть электрический котел. Однако далеко не до всех уголков нашей необъятной страны докатилась цивилизация, особенно это касается отдаленных регионов и сельской местности. Далеко не во всех деревнях и селениях есть центральное отопление, но зима бывает и там.

Людям не остается ничего другого, кроме как колоть дрова и топить печь самостоятельно. Определенно – это решение ситуации, только вот рубить дрова – не самое приятное и увлекательное занятие, особенно в холодное время года. Техника и прогресс позаботился и об этом, изобретена такая полезная вещь как дровокол.

Рекомендации нашего эксперта

Чтобы дровокол был надежным и служил максимально долго, стоит прислушаться к следующим советам:

  1. Не игнорируйте покраску конструкции, особенно когда планируется ее установка на улице.
  2. Делайте расчеты с запасом. Это касается мощности движков, толщины стали и прочих показателей.
  3. Начинайте работу со схем и чертежей. Правильная подготовка сэкономить время при монтаже и поможет избежать потери материалов из-за ошибок.
  4. Сначала примеривайтесь, а после выполняйте сварку или другую фиксацию.

Дровокол значительно облегчает жизнь пользователей, которым часто приходится заниматься заготовкой поленьев. Один раз собранная конструкция в дальнейшем сэкономит время и силы. Ее самостоятельно изготовление позволяет избежать лишних трат.

Измельчитель травы из стиральной машины своими руками

Прежде всего, нужно понять принцип работы любого измельчителя, а затем уже приступать к его изготовлению.

Принцип работы измельчителя


Принцип работы точно такой же, как у кухонного комбайна. Измельчитель сконструирован из нескольких частей: мотора и соединительной проводки, двух ёмкостей для измельчения и сбора порезанной травы, вала с закреплёнными на нём ножами, металлической рамы и защитного кожуха.

Для удобства передвижения измельчителя его можно оборудовать колёсами. Вал с ножами принимает вращательное движение от двигателя, трава порционно помещается в контейнер для резки. Измельчённая масса попадает в подготовленную собирающую ёмкость.

Что нужно для создания дровокола?

Станок с электромотором подходит для рубки, пилки и заготовки дров в размере 3 кубометров всего за 1–2 часа. Если выполнять работу топором вручную, понадобилось бы 2–3 дня.

Чтобы разобраться с конструкцией дровокола, нужно определиться со сферой его применения и разновидностью. Колющие станки разделяют:

Повышенным спросом в домашних условиях пользуется конусный или винтовой колун.

Конструкция максимально проста в исполнении, устойчива и надежна. Состоит из таких элементов:

В основе изделия лежит двигатель, который, запускаясь, приводит в движение привод. Последний передает вращающий момент на шкив, а с него — на вал. На другом конце вала находится винт. Его остроконечное строение завершает резьба на поверхности. Изготавливать конус своими руками — сложная затея. Вам понадобится виртуозное владение токарным станком. Вот пример чертежа:

Шаг резьбы обязательно должен соответствовать скорости вращения вала. В домашних условиях расстояние шага может быть меньше, а резьба мелкой, если крепить конус непосредственно на вал. При использовании редуктора, наоборот, применяется глубокая и широкая резьба. Приобрести деталь лучше в специальном магазине либо заказать у мастера.

Самодельный прибор для распиловки горбыля требует точных расчетов и замеров.

Как сделать станок для колки дров: чертежи, инструкции

Разработайте чертеж дровокола с точными замерами. Расчеты выводятся исходя из наличия и качества материала. Вот пример:

Определитесь с набором инструментов. Вам понадобится:

Материалы для изготовления:

Сборка конструкции начинается со станины:

Рама готова. Приступаем к установке редуктора:

В предыдущей статье мы описывали « Как подключить двигатель от старой стиральной машины».

Подробнее о принципе работы с дровоколом смотрите на видео:

Используя подручные материалы, можно изготовить механизм, который пригодится в хозяйстве. Домашний станок для колки дров сэкономит ваше время, силы, а также семейный бюджет.

Источник

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы

Особое внимание требуется уделять подбору качественных и долговечных расходных материалов

Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол

Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол

Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Ручная колка деревянных чурок, особенно сучковатых, дело достаточно трудное и довольно медленное. Сегодня эту физически нелегкую работу можно ускорить, переложив на плечи механического дровокола заводского изготовления. Вот только одна проблема: такой «дровосек» с «морковкой» стоит от 20 тыс. руб. Но опыт народных умельцев показывает, что, даже не зная токарного дела, можно изготовить механический колун из подручных материалов, приспособив его к месту, объему работы и антропометрическим данным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
