Как сделать картофелекопалку для минитрактора

Какая картофелекопалка лучше?

Если не хочется тратить деньги на покупку картофелекопалки заводского производства, можно сделать этот агрегат самостоятельно. Для небольших участков достаточно сделать простую веерную копалку. Если картофель ежегодно выращивается на больших площадях, не только для себя, но и на продажу, лучше выбрать грохотную либо транспортерную картофелекопалку.

Механические устройства для копки картофеля позволяют быстро собрать урожай и очистить его от земли. В то же время, при механизированной уборке всегда будут потери урожая, так как стальной лемех не извлекает клубни из разросшихся в стороны картофельных кустов. Картофелекопалки не выкапывают клубни, сидящие глубоко в грунте. Такое случается, если земля слишком рыхлая и плодородная.

Плюсы и минусы

Навесной агрегат обладает рядом преимуществ в сравнении с другими подобными устройствами:

• Долговечность – отсутствие вращающихся элементов делает его более износостойким и готовым к длительной эксплуатации.
• Простота конструкции.
• Возможность сборки своими руками.
• Лёгкость обслуживания.
• Небольшой размер.
• Доступная стоимость.

Недостатки конструкции:

• Возможность обработки только одного ряда картофеля за один проход.
• Потребность в значительном пространстве для разворота оборудования.
• Большой расход топлива мотоблока.
• Сбор урожая вручную.
• Эффективность работы только с рыхлой почвой, предварительно очищенной от камней, ботвы и сорняков.

Как сделать картофелекопалку для минитрактора своими руками?

Изготовить самодельную копалку к минитрактору можно при наличии необходимых инструментов, навыков и материалов. Это достаточно выгодный вариант, поскольку заводские конструкции зачастую дорогостоящие. Также перед началом работы целесообразно создать чертежи и обозначить на них размеры будущей конструкции – так Вам будет проще работать.

Из инструментов и материалов Вам понадобятся:

• сварочный аппарат;
• болгарка;
• набор ключей;
• молоток;
• дрель;
• инструменты для измерения;
• швеллер №8;
• арматура диаметром 1 см;
• металлические трубы, квадратный металлопрофиль, пластины и уголки;
• колеса.

Из металлических труб варится рама необходимого размера. Поперек рамы недалеко от краев привариваются 2 отрезка квадратного металлопрофиля для крепления регулировочных механизмов. По бокам рамы привариваются стойки. К крайним стойкам в виде треугольника привариваем швеллер – к этой конструкции потом будет крепиться подкапывающая лопата.

Лемех-подкапыватель вырезают из листа металла и придают ему нужную форму. Крепиться к остальной конструкции он будет болтами. Он должен быть немного заточен для лучшего подкапывания. Но не слишком, чтобы не разрезать клубни картофеля при подкапывании. Далее нарезаем болгаркой арматуру необходимой длины и привариваем ее к стойкам. В самом конце крепим ось и колеса. Должен получиться примерно такой агрегат:

На видео продемонстрирована работа подобной самодельной копалки к минитрактору:

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

• швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
• уголки металлического типа в 3 и 4 см по сечению;
• арматура из стали с диаметральным сечением в 1 см;
• листовой металл в 0,5 см;
• набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Самостоятельное изготовление картофелекопалки

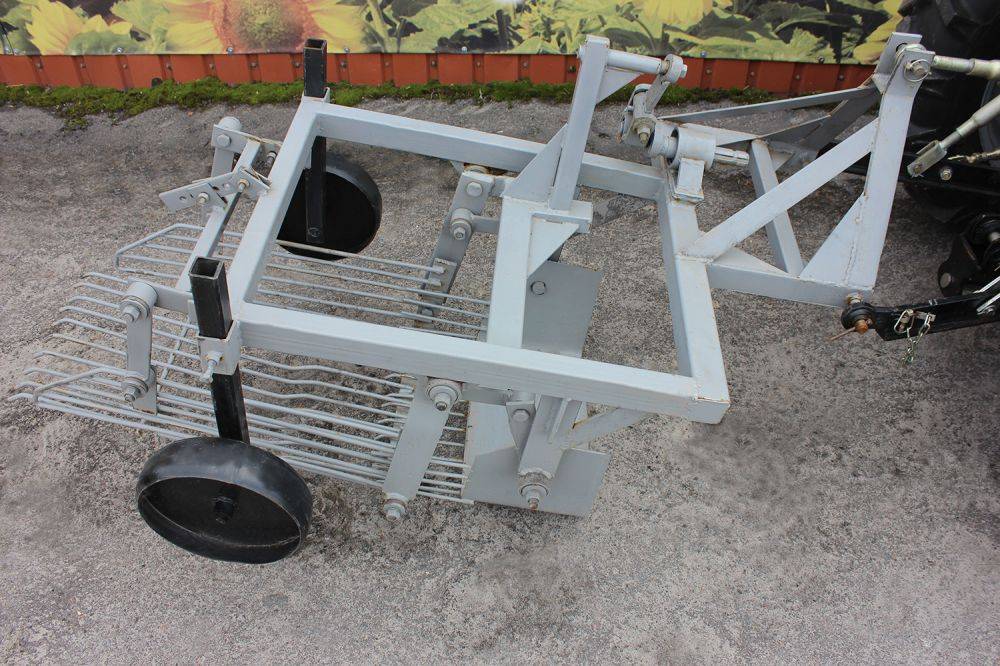

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Рама

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

Самодельная картофелекопалка

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу

Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Вибрационный механизм

К нему подсоединена корзина. Вибрация обеспечивается вращением небольшого диска с перпендикулярно установленным на нём стержнем. Диск вращается, стержень обеспечивает движение корзины вверх и вниз. Чем выше скорость вращения, тем более интенсивная вибрация.

Этот диск, как предусматривает чертёж, присоединён через переходный механизм к большому колесу, которое находится сбоку от рамы. Оно соединено резиновым шкивом с мотором минитрактора, который таким образом обеспечивает вибрацию.

Важно заметить! Если будут установлены дополнительные крепления для увеличения прочности механизма картофелекопалки, то это сделает данное устройство более надёжным и долговечным. Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу

Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты

Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты.

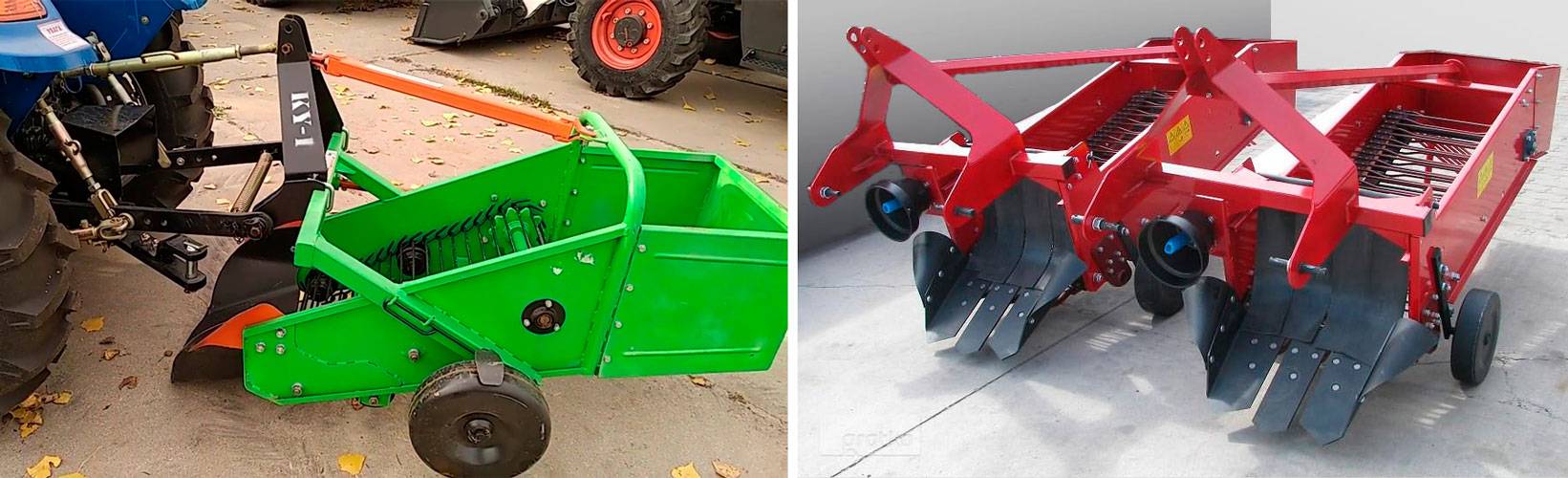

Виды картофелекопалок

Навесное оборудование крепится на задней навеске мототрактора. По типу конструкции копалка для минитрактора бывает однорядной и двухрядной.

Также картофелекопалки рознятся по принципу работы:

• Транспортерная. Самое сложное устройство по конструкции. Спереди находится лемех, подрезающий землю при движении. Картофель с грунтом попадает в стальной решетчатый транспортёр, в котором клубни проходят очистку. Такие модели навесок достаточно дорогостоящие и больше подходят для фермерских угодий. Наиболее распространённые навески: ДТЗ -1Б, ДТЗ-1Т, ДТЗ-1Н, DK 1F;
• Вибрационная или грохотная. Принцип работы устройства не отличается от транспортерного. Только вместо транспортёра используется обычная приваренная решётка, в которой при вибрации от работы очищаются клубни. Такой вид картофелекопалки больше всего подходит для домашнего применения. Тип работы характерный для моделей: ДТЗ -1В, ДТЗ-2В, 4UD-1.

Выделяют и другие виды устройств, это больше самодельные картофелекопалки к минитрактору:

Веерная. Используется окучник, к которому приваривают пруты в виде веера, который используется для очистки клубней. Такой вид навесов больше подходит для мотоблоков;

• Барабанная. Картофель очищается от земли при вращении решетчатой конструкции, но при этом повреждается кожица овоща. Барабан крепится на вал отбора мощности прямым приводом. Спереди конструкции находится нож, подрезающий землю;
• Конная. Нож спереди устройства подрезает землю и поднимает картофель. Очистка происходит на веере из стальных прутов, который приводится в действие колёсами с грунтозацепами. Очищенные клубни просто отбрасываются в сторону.

При изготовлении самодельной копалки стоит отдать предпочтение вибрационной модели. На фото предоставлен чертёж такой конструкции с размерами всех узлов.

Изготовление картофелекопалки

Однорядная самодельная установка для уборки картофеля должна быть максимально устойчива и прочна. Любые ошибки в изготовлении аппарата могут стать причиной аварий и поломок, поэтому лучше сборкой устройства заниматься людям с техническим образованием и навыками работы резчика и сварщика.

Процедуру изготовления картофелекопалки производят пошагово:

• Сваривается рама их приготовленных труб.
• К нижней части рамы приваривается швеллер, на который позже будут установлены регулирующие узлы.
• К раме привариваются 3 вертикальные стойки с расстоянием друг от друга (опора для решетки), которые соединяются остатками швеллера.
• К опорам приваривается или прикручивается болтами лемех.

Дальнейшие действия связаны с рабочей частью вибрационного аппарата – решеткой. Ее необходимо сварить из подготовленной арматуры и полос листового металла. В готовом состоянии ее следует соединить ее с валом. Когда механизм будет готов, он прикручивается болтами к уже сваренным опорам копалки.

Следующая процедура – изготовление лемеха. Его можно сделать, как из полос листового металла, так и из металлической трубы, диаметром 24-25 см. Следует придать заготовке форму лемеха, предварительно отрезав кольцо трубы в одном месте. Далее заготовка точится и прикручивается болтами к решетке.

Завершается сборка устройства установкой ходовой части и установкой креплений, соединяющих копалку с минитрактором. Ходовая часть выполняется по желанию самого конструктора. Следует закрепить на раму 1 вал с подшипниками или же сделать 2 отдельные ступицы. Колеса лучше взять автомобильные (с тракторными протекторами). Они спокойно перенесут на себе пробег до 1000 км.

Принцип работы картофелекопалки

Картофелекопалка для мотоблока своими руками, сделанная согласно чертежам, должна обладать определенными характеристиками. Если это будет ручная картофелекопалка, то она должна иметь соответствующий привод. Перед выполнением работ следует рассчитать бюджет мероприятия и определиться со способом обработки земли агрегатом.

Картофелекопалка своими руками, сделанная для проведения работ на земельном участке, имеет простой принцип. Конструкция включает 2 стальных ножа, необходимых для разрезания земли. Клубни, собранные ножами, вместе с грунтом поступают по специальной транспортной решетке в бункер для сбора овощей.

Картофелекопалка вибрационная в процессе работы отделяет клубни от почвы. Свой урожай можно сваливать на грунт рядом с агрегатом, если на устройство бункера не хватило специального материала. Отдельные элементы конструкции из металла могут соединяться 2 способами:

• на основе электрической или газовой контактной сварки;
• крепежными деталями (болтами, гайками, контргайками).

Эти способы обеспечивают прочное соединение деталей из металла. Соединения с помощью болтов обладают разными преимуществами перед сварными швами, поскольку картофелекопалку можно с легкостью разобрать при необходимости.

Чтобы соединить отдельные части, не нужно тратить время на выполнение работы со специальным инструментом. Необходимо подготовить лишь дрель со сверлом и пару ключей. Самодельные картофелекопалки выполняются из металлического листа толщиной 5-7 мм. Именно такие размеры способны гарантировать высокий уровень прочности всей конструкции.

Картофелекопалка для минитрактора не обладает слишком большим весом, что существенно облегчает копание грунта. Для работы с твердыми почвами следует использовать копалку, имеющую больший габарит. Она тяжелее, поэтому лемех лучше врезается в грунт и выворачивает наружу пласт почвы с овощными клубнями.

Принцип действия грохотной картофелекопалки и как работает грохот

Грохотная кратофелекопалка работает за счет передачи движения лопате с мотоблока или ДВС через привод (удлинитель или цепная передача). Для копки картошки используют лемех, который устанавливают горизонтально. Он взрезается в почву и поднимает клубни, смешанные с грунтом.

Эта «масса» поступает на горизонтальную решетку, которая постоянно вибрирует. Благодаря этому почва стряхивается вниз, а клубни медленно двигаются назад и, достигнув края поверхности, падают на землю (на саму борону или в сторону).

Как правило, в самодельных устройствах невозможно отрегулировать глубину погружения или силу вибрации. Однако при желании эти функции можно предусмотреть, после чего менять параметры во время работы.

Внимание! Грохотные картофелекопалки применяются для копки легких и средних по плотности почв (показатель твердости не более 20 кг/см2). Инструмент может быстро выйти из строя из-за копки глинистой, каменистой почвы

Как сделать веерную копалку для культиватора своими руками

Простая копалка, она же стрела или веер, станет самым оптимальным вариантом, т.к. проста в изготовлении, эффективна и подходит к любому типу мотокультиваторов: мотоблок, культиватор.

Принцип работы веерной копалки на культиваторе

Для изготовления копалки для мотоблока своими руками веерного типа потребуется немного черного металла, вечер свободного времени и несколько электродов.

При изготовлении главное выдержать правильный угол атаки – это угол под которым копалка врезается в пашню. При неправильно выдержанном угле работа копалки невозможна. При маленьком, мотокультиватор просто не поедет, даже с грунтозацепами (их тоже можно сделать своими руками), забуксует. При маленьком, его тяжело будет заглубить, получится много поврежденной или оставленной в земле, картошки.

В качестве ножа плуга лучше всего использовать обычный заводской нож от культиватора сельхозтехники, т.к. у нее и качество стали высокое и на кромке нанесен специальный сплав, который придает повышенную прочность. Самое главное, такой нож будет иметь нужный угол.

Гребенку (сам веер) можно сделать из обычных металлических прутов диаметров 8-10 мм. Количество прутов нужно делать исходя из размера самого ножа, с шагом в 7-10 см. Слишком частое расположение также тормозит мотоблок, т.к. земля плохо проходит через них. Особенно этим страдают варианты из магазина, такое ощущение, что их проектируют для работы с песком.

Алгоритм изготовления:

1. Взять нож от промышленного культиватора.
2. В соответствии с размерами и рекомендациями, приварить прутья длиной 30 см с расстоянием между ними 8-10 см.
3. Сделать сцепку и стойку. Из металла толщиной 4 мм сварить конструкцию, которая будет держать копалку под нужным углом и крепиться к мотоблоку.
4. Зачистить от ржавчины и покрасить.

Рекомендуем посмотреть интересное видео, автор которого демонстрирует работу самодельной картофелекопалки для мотоблока, которую сделал своими руками и пользуется уже 4 сезон. Стоит отметить, что у автора получилось интересное изделие, с правильно выдержанными углами. Клубни достает из земли очень просто, при том, что на культиваторе обычная лысая резина.

Сперва автор показывает самоделку в работе, а потом рассказывает про особенности конструкции и подробно про изготовление, приводит чертежи с размерами картофелекопалки для мотоблока. Получилось целое руководство.

Чертежи с размерами

В продаже встречается много технических решений с разными решениями: закругленный нож, регулируемая глубина плуга специальным винтом и т.д.

В следующей подборке приведем примеры чертежей с размерами веерных картофелекопалок для мотоблоков заводских решений. Возможно, в них вы почерпнете для себя что-то новое.

Транспортерная картофелекопалка

Лента представляет собой решетку из металлических прутьев или трубок, расположенных параллельно друг другу. Они закреплены в подвижном ободе конвейера (цепи). Транспортерную ленту также изготавливают из стальной сетки и резины на тканевой основе. Грунт просыпается вниз через решетку или отверстия, картофель перемещается на пашню, либо в приемный бункер.

Копалка с транспортерной лентой имеет широкий нож, который подрезает почву на 10-18 см. Поэтому потери урожая при ее использовании составляют не более 2-5%. Нож вырезается из толстого стального листа и крепится к раме на тяги и болты.

Самостоятельное изготовление транспортерной картофелекопалки возможно при наличии опыта подобных работ. Агрегат можно сделать, изучая схемы работы заводских машин подобного типа.

• Сварка рамы (каркаса) из стального профиля квадратного сечения и уголков.
• Изготовление из листовой стали ножа-лемеха.
• Установка в каркас валиков или колес для транспортерной ленты.
• Сборка конвейерной ленты из цепи, стальных прутьев, другого материала.
• Монтаж кронштейнов и креплений для редуктора и зубчатой передачи.
• Установка в каркас транспортерной ленты и механизмов.
• Установка на каркас ножа (лемеха) и колес.

Критерии выбора

Чтобы не ошибиться с выбором картофелекопалки, следует учесть несколько важных параметров:

• Размер участка. Для крупных площадей понадобится более мощная и производительная техника, а применение веерных моделей может оказаться невыгодным.
• Уровень влажности. У бюджетных агрегатов могут возникнуть трудности при обработке мокрой почвы.
• Качество земли. На жёстком грунте многие простые копалки бывают малоэффективны.
• Принцип действия аппарата.
• Доступный бюджет пользователя.
• Вариант очистки плодов от земли. Некоторые модели оборудования могут показывать различную эффективность сбора урожая на глиняных, чернозёмных, песчаных почвах и суглинках.
• Размер механизма копалки. Широкие модели предпочтительней для больших площадей, а для малых приусадебных участков будет достаточно приобрести простые однорядные устройства.
• Наличие колёс для облегчения работы тяжёлой техники.
• Надёжность производителя.
• Способ крепления копалки – винтовой или с помощью сварки.
• Актуальность техники. Старые агрегаты могут плохо взаимодействовать с современным оборудованием.

Разновидности приспособлений для уборки картофеля

Различаются два основных вида навесного оборудования:

1. Пассивного типа. Модернизированная лопата особой вогнутой формы, углубляется в почву на 5-10 см ниже уровня залегания клубней, и достает их на поверхность вместе с землей. Благодаря правильно подобранному углу наклона, комель грунта вместе с урожаем получается разрыхленным.

   Качество разделения земли и картофеля в такой конструкции не слишком высокое, поэтому на окончательный сбор урожая тратится определенное количество физических усилий. Разумеется, такой труд не идет ни в какое сравнение с копанием картофеля обычной лопатой, но все же за мотоблоком идет семейная бригада, которая собирает с поверхности урожай.

   Все неудобства компенсируются простотой изготовления и низкой стоимостью приспособления (в случае покупки);

2. Активные приспособления. Картофелекопалка для мотоблока такого типа имеет собственную раму, на которой размещены лопаты для извлечения урожая, и приспособления вибрационного отсева земля (так называемые грохоты).

Нож поднимает грунт с клубнями, который под давлением следующих порций перемещается на решетку, соединенную с вибрационным механизмом. Это может быть отдельный привод от вала отбора мощности мотоблока, или просто шатунная тяга от колеса.

Из-за постоянной тряски, комья земли отделяются от картофеля и просыпаются вниз. Клубни могут накапливаться в сетке или высыпаться позади колеи. Уборка урожая таким способом происходит существенно легче, но и навесное оборудование сложнее в изготовлении и дороже при покупке.

Важно! Если вы во время созревания картофеля производили окучивание – выставлять глубину погружения лемеха надо с учетом двух ярусов урожая

Как это происходит?

Такое приспособление, как картофелекопалка, оборудовано специальной лопатой-ножом, которая просекает землю на 25 см в глубину. После этого ножи загребают картофель в транспортерную ленту. Там происходят вибрации, при этом лишняя почва отряхивается. Клубни высыпаются на междурядья, где в итоге их выбирают своими руками рабочие.

Это очень удобно, так как не нужно прикладывать никаких усилий для добычи урожая из земли. Весь процесс работы с минитрактором идет намного быстрее традиционного способа. Человеку нужно только собрать готовые плоды в мешок. На фото показан процесс сбора урожая.

Преимущества данного прибора:

• позволяет без физической нагрузки собирать урожай;
• полностью заменяет лопату;
• высыпает на почву чистый картофель без земли;
• быстро работает независимо от погодных условий;
• способен собирать урожай на больших полях.

Виды

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Картофелесажалка своими руками

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Советы мастеров

Самодельные копалки картофеля пользуются популярностью не только у владельцев тракторов, но, и у тех, кто привык пользоваться мотоблоками. Те люди, которые уже сталкивались с проблемами конструирования таких устройств, утверждают, что сделать все правильно очень сложно. Лучше воспользоваться опытом мастеров-предшественников, которые советуют аграриям:

• Изготавливать устройство только из прочного толстостенного металла. Такое устройство несет на себе большие нагрузки. Все узлы должны быть крепко соединены и надежны.
• Использовать больше болтовых соединений, чем сварки. Сварка, несмотря на свою аккуратность и доступность, уступает по своей надежности болтам и гайкам. К тому же, во время вибрации, сварочный шов может треснуть. А болты – можно всегда подтянуть.
• Иметь несколько комплектов ножей. Изготовленный из листового металла или трубы лемех, не только «тупится», но, и ломается. Особенно часто такие проблемы возникают при работе с твердым грунтом.

Специалисты также отмечают, что все работы лучше проводить с помощником. Одному человеку заниматься сборкой копалки неудобно и сложно, из-за того, что большая часть деталей выполнены из металла и имеют большой вес.

Технические характеристики приспособления

Копалки для минитрактора, выпускаемые различными компаниями, имеют индивидуальные особенности работы, но, в целом, содержат множество схожих показателей:

1. Тип агрегата (однорядная или двухрядная). Однорядная применяется для маленьких тягловых устройств, двухрядная – для настоящих тракторов.
2. Продуктивность работы: обрабатывается около 0,50 га за 1 час.
3. Имеют определённый процент потерь урожая во время его сбора (от 0.1 до 5%).
4. Почва, наиболее благоприятная для картофелекопалки каждого типа – этот нюанс необходимо продумать перед покупкой агрегата.

Картофелекопалку можно изготовить и своими руками, учитывая все указанные нюансы в использовании.

Как окучивать картошку мотоблоком

Окучивание — необходимая, но нелюбимая огородниками процедура. Кусты необходимо время от времени приваливать грунтом, иначе в рост пойдут корни, а сами картофелины получатся мелкими. Пласт грунта дает защиту от вредителей и мешает расти сорным растениям. Вручную работа занимает много времени и сил, поэтому вполне можно ее механизировать.

Окучивание с помощью мотоблока лучше проводить после дождя, чтобы земля впитала воду. Есть специальное приспособление — окучник, он может быть листерным или дисковым. Удобно, когда этот инструмент оборудован регулировочным механизмом, который дает возможность применять его при разной ширине междурядий.

Навесное устройство может иметь одну или несколько пар дисков, изготовленных из листовой стали толщиной не менее 2 мм. Диски скрепляются под углом друг к другу. Вращение обеспечивают втулки.

Перед тем, как начать обрабатывать картофельные гряды, надо уделить время настройке. Важные параметры — угол наклона и глубина задела. Скорость работы должна быть небольшой. Первая процедура проводится сразу же после того, как появились ростки. Вторая — после достижения побегами высоты в 40 см.

На что обратить внимание при выборе?

Картофелекопалка предназначена для рыхления нижних слоев грунта и выведения корнеплодов на поверхность, однако принцип работы каждой из них отличается.

При выборе той или иной модели, следует обратить внимание на такие параметры, как:

Мощность мини-трактора – если агрегат рассчитан на обработку до 2-3 га земли, нет смысла покупать самые мощные по производительности картофелекопалки, которые постоянно будут тормозить из-за несовместимости оборудования между собой.

Объемы обрабатываемых территорий – если планируется убирать большое количество урожая, рационально обратить внимание на вибрационные картофелекопалки с дополнительным оснащением в виде прицепного. Так картофель после удаления почвы будет попадать сразу в контейнер
Ручной труд сводится к минимуму. Когда речь идет об обработке огорода 6 соток, то тут можно воспользоваться самыми примитивными моделями, сэкономив семейный бюджет.

Тип обрабатываемых почв – черноземные рыхлые почвы хорошо обрабатываются большинством видов картофелекопалок, тогда как для суглинка и песчаных почв потребуются агрегаты с подрезным ножом.

Цены – в большинстве случаев цена формируется не только от производительности и наличия дополнительных функций агрегата, но и от марки производителя

Тут важно определиться, нужен высококачественный агрегат, который будет работать на износ и прослужит не один десяток лет, или подойдет самая простая и недорогая модель для использования в огороде.

Наличие/отсутствие сорняков на поле – некоторые модели оснащены дополнительными ножами, которые вместе со стеблями убирают сорняки, параллельно выполняя свои основные функции. Что касается конвейерных типов картофелекопалок, то они могут постоянно забиваться травой и тормозить процесс уборки урожая.

Мнение эксперта
Куликов Владимир Сергеевич

Следует понимать, что управление вибрационными картофелекопалками достаточно сложное и у новичков может вызвать ряд затруднений. Также они достаточно громоздкие и занимают большое количество места, что не совсем удобно при обработке приусадебного участка.
