Самодельная картофелекопалка для мотоблока

Разновидности

Любая картофелекопалка для минитрактора изготавливается для рыхления земли и выкапывания картофельных клубней на ее поверхность. Однако, несмотря на то, что все картофелекопалки для мотоблока выполняют одинаковую функцию, такие конструкции все равно могут отличаться. Существует несколько видов копателей, которые можно сделать самому или приобрести в магазине.

Вибрационная или грохотная

Грохотная картофелекопалка изготавливается из вибрационного сита и лемеха. Вибрационное изделие обладает достаточно простым принципом действия. Во время работы выкапыватель помещается в почву и постепенно извлекает оттуда созревшие клубни. Вместе с грунтом они попадают на сито, чтобы стряхнуть ненужный грунт. Такая копалка картофеля имеет серьезный недостаток – ее очень сложно сделать самостоятельно.

Простая или веерная

Такая веерная картофелекопалка для минитрактора обладает наиболее простой конструкцией. Она изготавливается из плуга, к которому необходимо прикрепить несколько стрел. Во время сбора урожая мотокультиватором с установленным простым выкапывателем плуг будет углубляться в землю и по его стержням начнут подниматься выкопанные клубни. К достоинствам этой копалки можно отнести ее универсальность. Ее можно устанавливать на любую модель мотоблоков и минитракторов.

Транспортная

Картофельная копалка транспортного типа отлично подходит для мотоблоков такой модели, как «Нева» и поэтому использовать ее надо именно с ними. Конструкция такого копателя очень простая и состоит лишь из передвижного транспортера и лемеха. В транспортере имеется специальный зацеп, который удерживает клубни и помогает отделить их от земли. Транспортная копалка для картофеля должна использоваться только на участках с тяжелым грунтом, так как из почвы с маленькой степенью плотности эта модель плохо выкапывает клубни.

Разновидности

Существует несколько видов картофелекопалок. Принцип работы у всех одинаковый, однако некоторые различия все-таки существуют. Все их надо рассмотреть более подробно.

Простая

Сама картофелекопалка представляет собой простую лопату, которая имеет два небольших закругления, а также зубчики. Они находятся сверху конструкции.

Острая часть копалки погружается в землю, после чего поднимает картошку на прутья, где осыпается земля, а затем перемещает ее на грунт.

Грохотная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Транспортерная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Такая копалка представляет собой навесное приспособление к мотоблоку, которое и отличает ее от других видов. Поэтому ее часто еще называют веерной или ленточной. Такая копалка имеет движущую ленту. По ней картофель подается наверх, где осыпается земля, при этом она совсем не повреждается.

Такая конструкция имеет хорошее качество, к тому же очень надежна, но при этом цена ее высокая.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

  • швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
  • уголки металлического типа в 3 и 4 см по сечению;
  • арматура из стали с диаметральным сечением в 1 см;
  • листовой металл в 0,5 см;
  • набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях

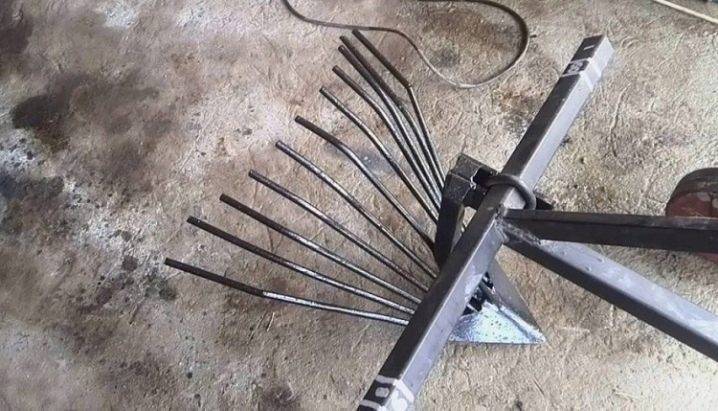

Веерная картофелекопалка

Это насадка пассивного типа. Она универсальна и проста в применении. Не оснащена вращающимися деталями, что гарантирует её надёжность — механизм не придёт в непригодность из-за больших нагрузок.

Выглядит как обычная лопата. Имеет заострённый нижний край. Зубья располагаются по верхнему краю. Работает так: острая часть входит в почву. Зубья достают корнеплод вместе с землёй. Картофелина падает на зубья, комки земли попадают на них и рассыпаются, плод выпадает на грунт с другой стороны.

Достоинства:

  • работа выполняется качественно, даже на очень высоких скоростях;
  • может функционировать при малой мощности;
  • легко насаживается на мотоблок.


У данного вида имеются свои плюсы и минусы Недостаток — часть урожая может остаться под землёй из-за малой глубины копки (15 см).

Эта насадка отлично подходит для работы с неплотной, рассыпчатой почвой, а также для сбора урожая на маленьких площадях, где не требуются высокие мощности.

Картофелекопалка ККМ-1

Эта модель относится к вибрационному типу. Картофельная копалка ККМ-1 разработана для мотоблока Нева усовершенствованного вида.

Составные части конструкции:

  • лемех;
  • сито-решётка.

Решётка помещается на опорных колёсах.


Данное устройство состоит из нескольких элементов

Лемех срезает слой грунта. Пласт оказывается на решётке. Вибрация обеспечивает тщательное просеивание комочков земли сквозь прутья решётки-сита. Картофелины вместе с ботвой выбрасываются на грунт вслед за ходом агрегата.

Модели картофелекопалки ККМ применяются для работы на участках, где расстояние между рядами не меньше 60 см. Это довольно тяжёлый агрегат.

Технические характеристики:

  • масса – 40 кг;
  • габариты – 700×700×600 мм;
  • скорость движения во время работы – 1,1-2,1 км/ч;
  • глубина копания – 20 см;
  • ширина площади захвата – 39 см;
  • радиус поворота – 3 м;
  • продуктивность – 0,2-0,5 га/час.

Достоинства:

  • эффективна на тяжёлой грунтовой поверхности с твёрдой почвой (20 кг/см);
  • на засорённой камнями земле (8-9 т/га);
  • не требует излишней траты топлива;
  • высокая продуктивность.

Недостатки:

  • высокая стоимость;
  • воздействие вибраций на тягу — самое незначительное.

Веерная картофелекопалка

Пассивная веерная картофелекопалка универсальна. Простой по конструкции и надежный механизм не имеет вращающихся деталей, которые приходят в негодность при больших нагрузках. Такой агрегат называют также стрельчатой копалкой или лапой, а промышленные модели — Дельфином.

Купленная в магазине или изготовленная веерная копалка к мотоблоку своими руками действует по одному принципу. Лемех составлен из наклонных поверхностей. Из взрыхленной острым концом плуга земли извлекается картофель, металлические прутья позволяют очистить клубни от кусков земли. Урожай собирают с поверхности грядки вручную.

Среди достоинств картофелекопалок веерного типа фермеры отмечают:

  • возможность агрегатировать с маломощными мотоблоками;
  • легкую насадку на мотоблоки;
  • низкую стоимость промышленных образцов;
  • надежность и простоту конструкции;
  • проведение качественной работы на высокой скорости.

https://youtube.com/watch?v=xlM4DtRC6aU

Применение такого простого оборудования будет целесообразным на небольших площадях (при работе на участках больше 50 соток расход топлива будет большим) и рассыпчатом легком грунте. Среди недостатков механизма веерного типа:

  • возможные потери части урожая из-за того, что ширина полосы захвата меньше 20 см, а глубина копки — меньше 15 см;
  • нож копалки повреждает часть корнеплодов, эти клубни не годятся для хранения, теряют товарный вид.

Сократить долю ручного труда можно при использовании картофелекопалки роторной для мотокультиваторов большей мощности.

Как работает?

Специальную опалубку для мотоблока, предназначенную для сбора картофеля, можно купить готовой в магазине, но многие мастера предпочитают изготавливать ее своими руками. Это устройство относят к навесному оборудованию, которое крепится непосредственно на машину при помощи особой сцепки. Конструкция поднимает слой земли и выкапывает корнеплоды, которые затем можно собрать вручную с поверхности земли. В сравнении с ручным выкапыванием картошки такой метод экономит довольно много времени. Средняя производительность труда копалок составляет 0,1-0,02 Га в час, этот параметр в разы превышает содействующих показатель для ручной сборки.

Картофелекопатель можно применять и для всех остальных корнеплодов – моркови, а также свеклы, репы, редьки и лук. Тем не менее прежде чем купить такой нужный механизм, постарайтесь удостовериться в том, что вы сможете зацепить его на вашем мотоблоке либо культиваторе. Обязательно следует учесть и мощностные характеристики этого мотоблока, а также особенности грунта, в котором выращиваются культуры.

Специфика конструкции

Прежде чем приступать к сооружению копалки для мотоблока, нужно изучить её строение, понять принцип работы, подготовить материалы и инструменты. Все устройства для копки картошки функционируют по одному принципу: зубья врезаются в почву, подхватывают её вместе с картофелем и поднимают. Земля осыпается, а картофель перекатывается в бункер или падает на пашню.

Оптимальная толщина металла

Ножи и другие металлические детали изготавливают из стальных листов толщиной 8 мм. Допускаются и другие размеры, в зависимости от предполагаемой нагрузки.

Колёса для копалки

Колёса картофелекопателя делают подвижными. Подходят те, что остались от старых изделий, например, от садовой тачки. Хорошо, если они будут с широкими шинами: так механизму будет легче ехать по междурядьям. Колёса могут быть резиновыми, в том числе с протектором, или металлическими. Первый вариант затруднит движение на влажном грунте, второй облегчает перемещение на твёрдой почве. Шины с протектором универсальны — они подходят для всех типов почв.

Из стальных листов изготавливают ножи и другие металлические детали копалки

Способы соединения

Детали соединяют крепежом, электрической или газовой сваркой. Болтовые соединения предпочтительнее, потому что они дают возможность разобрать и снова собрать агрегат.

Стрельчатые картофелекопалки

Стрельчатые конструкции являются наиболее простым вариантом для самостоятельного создания. Основные нюансы:

  • не используются для почвы твердого типа;
  • состоит только из ножа, взрывателя почвы и решетки из прутьев;
  • форма расположения прутьев – веер.

Из-за расположения прутьев на механизме такой вариант еще называется веерным. Копка картофеля мотоблоком с веерной насадкой является простым процессом. После того как нож взрезает почву, она идет по прутьям вверх, что позволяет частично просеивать и захватывать клубни.

Картофелесажалка на мотоблок должна быть прочной и устойчивой к нагрузкам. Если это условие не будет выполнено, то произойдет деформация веера.

У данного агрегата имеются свои плюсы и минусы

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

  • ширина захвата;
  • конструктивные особенности;
  • размеры;
  • возможность работы на засоренном участке;
  • способ очистки картофелин от грунта.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.


Веерная картофелекопалка

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

  • вращающийся барабан;
  • лемех (нож);
  • рама;
  • колёса.

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.


Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

  • морковь;
  • чеснок;
  • свеклу;
  • лук.

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.


Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

  • аппарат для сварки;
  • угловая шлифовальная машина (болгарка);
  • электродрель и сверла по металлу;
  • набор ключей;
  • кувалда (тяжелый молоток);
  • уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

  • металлический профиль П-образный (швеллер №8);
  • сталь листовая толщиной около 8 мм;
  • стальные или железные прутья 10 мм в сечении;
  • железный уголок (металлопрокат);
  • металлическая труба для стоек;
  • крепежные элементы – пластины и стальные болты с гайками №10;
  • роликовая цепь;
  • колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

  • рама-основа;
  • лемех для вскапывания;
  • подвесная система;
  • тяга регулировки;
  • грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

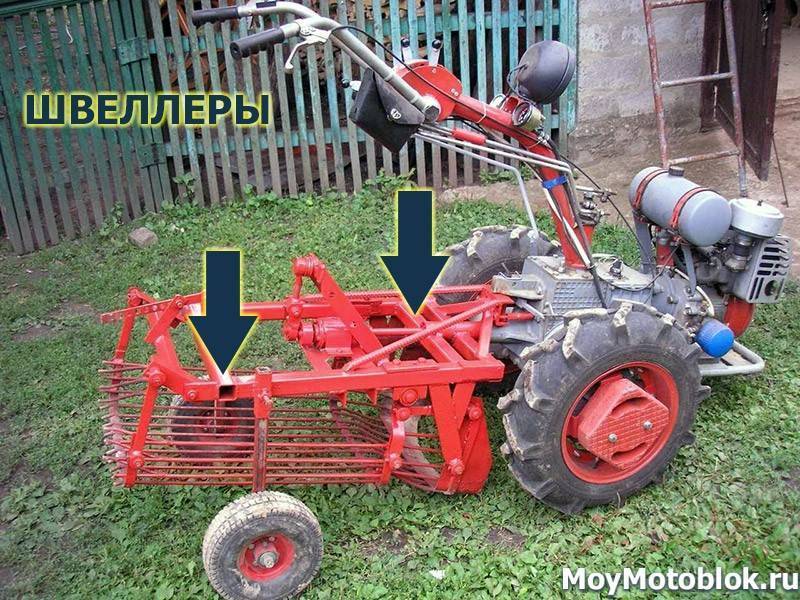

  1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

  1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

  1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

  1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

  1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.
  1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

  1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
  2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

  1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

  1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

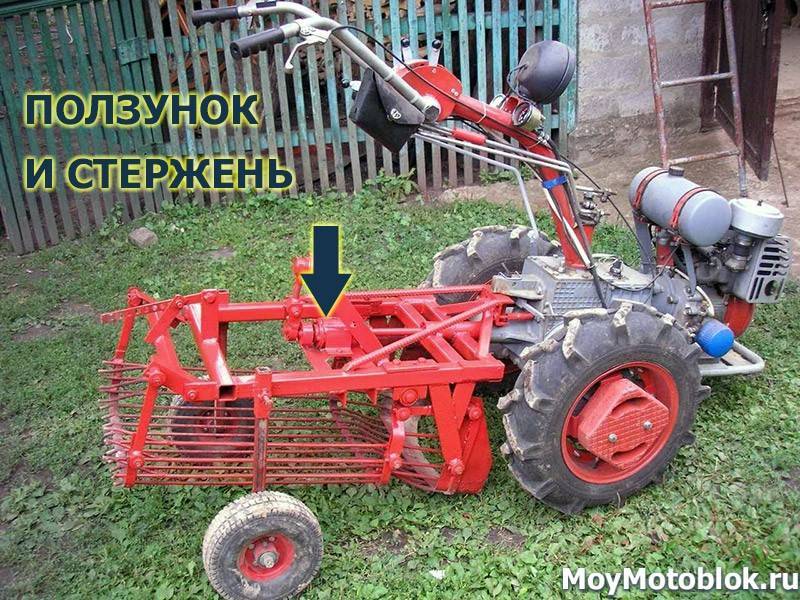

  1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
  2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Виды

В зависимости от конструкционных особенностей различают копалки барабанного типа, веерные, роторные, механизмы с карданным приводом, с валом отбора мощности и редукторные.

По принципу работы разделяют картофелекопалки трех видов:

  • грохотная;
  • простая;
  • транспортерная.

Грохотная или вибрационная

Копалка вибрационного типа считается наиболее эффективной в сравнении со всеми другими видами оборудования. Она состоит из особого решетчатого стола, а также привода и лемеха. Принцип работы довольно прост: один из основных элементов картофелекопалки – лепеха, углубляется в землю и вместе с картошкой подхватывает верхние слои земли, которые перекладываются на решетку стола. После чего под воздействием незначительной вибрации лишняя земля начинает отслаиваться и «уходить» сквозь щели обратно в землю, а сами корнеплоды уже очищенными выпадают с обратной стороны агрегата.

Такая система позволяет собрать до 98% всех клубней из земли. Ножи косилки заглубляются в землю на 21-25 см и захватывают слой почвы шириной 35-40 см, благодаря такому механизму можно одномоментно обработать довольно значительную площадь посадок. Модель грохотного типа успешно справляется даже с тяжелыми грунтами, после вскапывания абсолютно все клубни остаются лежащими на земле, поэтому фермеру не придется копаться в земляных комьях и искать оставшиеся там клубни.

Впрочем, без минусов не обошлось. Стоимость такой копалки очень высока, кроме того, ее невыгодно использовать на небольших участках, так как затраты на ее покупку и расход топлива попросту не окупятся. Также вибрация нередко передается с косилки на мотоблок, а оттуда на оператора, что может вызывать определенный дискомфорт у оператора.

Простая или стрельчатая

Самым простым вариантом картофелекопалки считается универсальная стрельчатая. Она представляет собой механизм, визуально напоминающий лопату, к которой прикреплены прутья. За счет заостренного края устройство подкапывает землю в междурядьях, а картошка попадает на зубчики устройства. После этого весь ненужный грунт осыпается, а картофелины выкидываются на поверхность посевной площади.

Такая схема имеет немало преимуществ:

  • устройство универсально, потому может монтироваться к самым различным модификациям мотоблоков;
  • копалка может использоваться даже с мотоблоками малой мощности;
  • на современном рынке представлено несколько разновидностей универсальных устройств, что позволяет фермеру подобрать оптимальный вариант исходя из структуры и влажности грунта, а также глубины размещения картофелин;
  • повышенная скорость и производительность агрегата, подсоединив такую копалку к мотоблоку, его можно даже включить на вторую или третью передачу;
  • универсальная модификация стоит относительно недорого и потому доступна большей части российских дачников и собственников приусадебных хозяйств.

Универсальная модель имеет и свои недостатки:

  • копалка заглубляется в землю не более, чем на 15 см, а в ширину ее охват не превышает 20 см;
  • после сбора урожая в земле остается не менее 15-20% всего картофеля;
  • острые края лопаты нередко режут клубни во время их выкапывания, впрочем, при ручном методе сборки этот показатель гораздо выше;
  • урожай можно собирать только рядами – прежде чем приступить к выкапыванию картошки, обязательно нужно вскопать предыдущий ряд.

Транспортерная

Картофелекопалка, предназначенная для тяжелых тягловых мотоблоков. Единственный недостаток такого оборудования – это весьма высокая стоимость. Агрегат с ленточным механизмом немного напоминает вибрационную разновидность устройств, однако, вместо особого стола здесь – движущаяся лента. Во время работы агрегата клубни перемещаются по ней и проходят полную очистку от остатков земли. Такая модель оптимальна для больших ферм, которые выращивают большое количество корнеплодов с коммерческой целью. Урожай такой копалкой можно собрать довольно быстро, причем даже на большой посевной площади.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень,
  • рулетка.

Используемые материалы и элементы:

  • металлический профиль;
  • листовой металл;
  • металлические уголки;
  • металлические прутья;
  • тяги;
  • рулевые наконечники;
  • стойки стабилизатора;
  • шкивы картофелекопалки и мотоблока разного размера;
  • приводной ремень;
  • болты;
  • колеса;
  • валы;
  • материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

  1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
  2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
  3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
  4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
  5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
  6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
  7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
  8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
  9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
  10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
