Описание моделей картофелеуборочных комбайнов

Комбайны для эффективной уборки картофеля — виды и особенности

Разновидности картофельных комбайнов

Независимо от того, какой тип техники вы предпочтете, самодельный картофелеуборочный комбайн, сделанный своими руками, или же профессиональный агрегат, разработанный высококвалифицированными инженерами, основное отличие будет в принципе исполнения:

• Прицепной – крупногабаритная техника.
• Навесной – картофельный комбайн для минитрактора.

Основной узел – приспособление для корчевания клубней, которое имеет регулируемую глубину вхождения и угол наклона. Благодаря данным пластинам снимается пласт земли, непосредственно с клубнями картофеля. По транспортировочному конвейеру вся эта масса направляется к просеивающему бункеру, где картошка не только будет очищена от ботвы и грунта, но и рассортирована по размеру. Мелкие картофелины сразу отсеиваются, и только после этого урожай попадает в разгрузочный резервуар. Картофелекопательный комбайн может быть оснащен двойной системой разгрузки бункера. Стоит отметить, что даже компактные модели функционируют с минимальным процентом потери урожая.

Популярные модели

Сегодня на рынке сельскохозяйственной техники представлены как отечественные, так и зарубежные бренды, также без ограничений можно найти инструкции, чтобы сконструировать картофелеуборочный комбайн своими руками. Вот несколько востребованных модификаций оборудования:

КПК2

Картофелеуборочный комбайн КПК 2 может функционировать на участке, где картофель высажен рядами, расположенными на расстоянии до 70 сантиметров. Почва может быть как средней, так и повышенной влажности. Картофелеуборочный комбайн КПК 2 01 не стоит применять там, где наблюдается большое количество камней, диаметр которых превышает пол сантиметра. Представленный картофельный комбайн совместим с тракторами ДТ и МТЗ.

Картофелеуборочный комбайн Анна относится к мини комбайнам, которые можно объединить в группу «Карлик». Несмотря на это, для техники разработан прицепной вид крепежа.

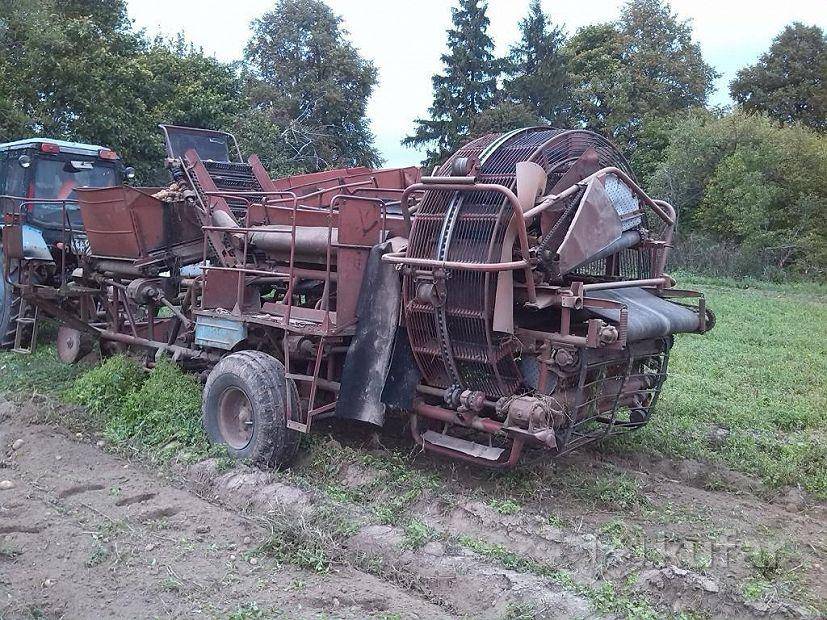

ККУ 2

Картофелеуборочный комбайн ККУ 2 разработан для функционирования на участках, где применено раздельное и комбинированное комбайнирование.

Оборудование может работать с несколькими видами тракторов – ДТ75М, МТЗ82 и МТЗ83. Энергия для работы, получается, от трактора, посредством редукторов. Также предусмотрен гидростатический привод.

Максимально производительные модели

Среди импортной техники, которая пользуется большим спросом, можно отметить:

Картофелеуборочный комбайн Е 668 7, предназначен для уборки продовольственного и семенного картофеля. Расстояние между рядами не должно быть выше 70 сантиметров, а почва может быть легкой или среднесвязанной. Урожайность может достигать 40т/га. Двухрядная полунавесная модель функционирует при помощи колесных или гусеничных тракторов. Рабочая скорость, с которой движется комбайн для уборки картофеля, может достигать 4 км/ч.
Картофелеуборочный комбайн DR 1500 с прицепной системой, может быть применен как для сбора картофеля, так и для других культур

Если вы хотите расширить функционал агрегата, обратите внимание на вспомогательные приспособления. Благодаря плавному ходу транспортной ленты, техника обеспечивает бережное отношение к урожаю. Бункер имеет объемом резервуара в 4500 килограмм.
Картофелеуборочный комбайн SE 150 60 быть оснащен насадками, используемыми для сбора моркови, лука и сельдерея

Агрегат достаточно маневренный. Боковая система подкапывания проста в управлении. Специальная система контроля поможет избежать образования комков во влажной почве. Картофель не повреждается, даже если в грунте есть камни.

Бункер имеет объемом резервуара в 4500 килограмм.
Картофелеуборочный комбайн SE 150 60 быть оснащен насадками, используемыми для сбора моркови, лука и сельдерея. Агрегат достаточно маневренный. Боковая система подкапывания проста в управлении. Специальная система контроля поможет избежать образования комков во влажной почве. Картофель не повреждается, даже если в грунте есть камни.

Разновидности картофелеуборочных комбайнов

Картофелекопательные комбайны по способу агрегации различают на:

• прицепные комбайны – устройства, которые соединяются с тракторами через вал отбора мощности;
• навесные – менее производительное оборудование, которое чаще всего приобретают для минитрактора;
• полунавесные – связаны с комбайном одной осью;
• самоходные – полноценная агротехника, которая передвигается самостоятельно за счет своей силовой установки и колесного или гусеничного хода.

Прицепные модификации картофелеуборочных комбайнов так же можно классифицировать по особенностям силового привода на работающие:

• от ВОМа трактора;
• от дизельной системы тяговой машины.

В зависимости от рабочих механизмов:

• картофелеуборочные комбайны с активным ножевым блоком – диски и ножи подвижно сочленены с рамой шарнирами;
• пассивного типа – элементы, принимающие участие в выкапывании клубней, неподвижны.

В основу другой типологии картофельных комбайнов положены особенности строения сепаратора:

• элеваторные;
• грохотные;
• барабанные;
• комбинированного вида.

Все элеваторные картофельные комбайны по числу охваченных рядов бывают:

• однорядными;
• двурядными;
• многорядными.

Распространенные модели техники для уборки картофеля

В сельскохозяйственной сфере РФ наибольшей популярностью пользуются агрегаты следующих моделей.

КПК-3. Назначение – работа с картофелем, который посажен междурядьями, на расстоянии до 70 см. Техника предназначена для работы с почвами со средним и высоким уровнем влажности. Не рекомендуется использовать эту модель, если на участке имеется большое количество крупных камней (их размер не должен превышать 50 мм. Комбайн совместим с распространенными моделями тракторов МТЗ и ДТ.

ККУ-2А. Эффективнее всего работает на легких и среднесвязанных почвах. Убирает картофель комбинированным или раздельным способом. Работает от заднего вала. Одновременно обрабатывает два ряда корнеплодов. Кроме выкапывания и сбора картофеля, он также отделяет его от ботвы, камней, комьев земли и других примесей. Автоматически сгружает клубни в транспорт. Обеспечивает наилучший результат на самых урожайных участках.

Е-684. Может использоваться на почвах с большим количеством камней, средний размер которых не превышает 200 мм. Предназначен для работы на почвах со средним показателем влажности. Справляется большим количеством ботвы. Совместим с тракторами 14 кН.

ПКК-2-01. Комбайн для уборки картофеля, который посажен картофелепосадочными машинами. Собирает корнеплоды, очищает их от ботвы и других примесей, после чего отправляет урожай в бункер. Оттуда он может быть выгружен в другое транспортное средство.

Grimme SE 75 30. Способен обрабатывать до 4 га в день. Эффективность достигается за счет гидравлической системы. Имеется 4 транспортера (можно настраивать скорость каждого из них). Эта модель отличается удобством использования – например, оператор может активировать подруливание колес на разворотах, после чего они автоматически устанавливаются в исходном положении. Используются широкие шины, благодаря чему оборудование эффективно движется по почвам с высоким уровнем влажности. Применяется многоступенчатая система удаления примесей.

Grimme SE 75/85-55. Модель с подкапывающим агрегатом бокового типа. Одна из главных особенностей – простое управление всеми системами. Эта модель может оснащаться системой наблюдения с камерами и монитором. Обработка урожая осуществляется двумя транспортерами и приспособлениями для сепарации. Для минимизации повреждений на них установлены резиновые защитные элементы. Высота разгрузки бункера – чуть больше 4 м.

Оборудование российского производства

Хороший выбор – техника отечественных производителей. Картофелеуборочный комбайн КПК – продукция предприятия «Рязсельмаш». Компания имеет более 20 лет опыта производства такого оборудования. Его главные особенности – высокая функциональность и комфортное расположение оператора. Вдобавок модели российского производства изготавливаются специально для работы с российскими почвами, так что вероятность повреждения минимальна. Раньше в «Рязсельмаш» выпускали только трехрядные комбайны, но затем перешли на изготовление более востребованных двурядных агрегатов.

Как правило, отечественная техника стоит дешевле. Однако конкретная цена зависит от ряда технических параметров: размеров, производительности, типа оборудования, способа подкопа и многого другого. При выборе нужно ориентироваться на особенности территории, которую вы собираетесь обрабатывать. Например, для работы с большими территориями подойдет модель высокой мощности, оснащенная крупной емкостью для сбора корнеплодов. Если же предстоит работа на небольшом участке, правильным выбором станет мини картофелеуборочный комбайн. Он занимает немного места, стоит дешевле, расходует меньше топлива и требует лишь минимального ухода.

Однорядные

Такие машины используются для уборки урожая на средних и маленьких территориях. Они способны одинаково хорошо работать на различных типах почвы и даже на грунте со средним уровнем каменистости. Вместительность бункера однорядных картофелеуборочных комбайнов варьируется в пределах 2-4 т.

Grimme SE 75 30

Производительность такого комбайна держится на уровне 3-4 га в день. Модель имеет собственную гидравлическую систему, которая улучшает качество работы агрегата. Машина оснащена четырьмя транспортерами, скорость которых может регулироваться в зависимости от условий работы.

Опция подруливания колес на разворотах и возможность их автоматического возврата в исходное положение существенно облегчает процесс управления. Достаточная ширина шин позволяет эксплуатировать машину без снижения производительности даже на увлажненных почвах. Многоступенчатая очистка картофеля от примесей позволяет качественно очистить урожай.

Технические характеристики комбайна Grimme SE 75 30:

Характеристики	Показатели
Общая масса, кг	4500
Объем бункера, т	3
Размер шин	600/50-22,5
Количество рядов	1
Тип управления	электромагнитный

На видео комбайн для уборки картофеля SE 75 30 в работе:

https://youtube.com/watch?v=IzJ5rFzki9E

Grimme SE 75/85-55

Особенностью такого комбайна является использование бокового подкапывающего устройства. Модель имеет уникальный пункт управления, который позволяет координировать работу всех систем. В качестве опции комбайн может оснащаться видеосистемой с двумя камерами и одним монитором.

Такая машина для уборки картофеля имеет два просеивающих транспортера и два сепарирующих устройства, которые могут иметь резиновые выступы и оснащаться механическим или гидравлическим приводом.

При общем объеме бункер 5800 кг высота его разгрузки составляет 4,2 метра.

Технические характеристики:

Характеристики	Показатели
Общая масса, кг	5100
Габариты, мм:
— длина	8920
— ширина	3000
— высота	3500
Размер шин	500/60-22,5
Высота разгрузки бункера, м	4,2
Зазор между прутьями первого транспортера, мм	40
Зазор между прутьями второго транспортера, мм	35
Тип тормозной системы	пневматический

Фото комбайна grimme SE 75 85

Цены на картофелеуборочный комбайн

Фактическая цена ККУ-2 конвейерной сборки в регионах России формируется на основе базовой, которую определяет изготовитель с учетом действительного уровня затрат. Заводская цена, установленная в прайс-листах изготовителя на комбайн, колеблется в районе 1 млн. рублей и тенденции к снижению пока не имеет.

Публикуемые на сайтах компаний объявления на продажу комбайнов б/у и цены прейскурантов несколько отстают от реальности, не учитывают величины скидок и отличаются на 20-30 процентов. Прочную позицию на рынке сельскохозяйственной техники держат официальные дилерские центры, установив среднюю цену в пределах 1,2 млн. рублей за новый агрегат.

Стоимость запчастей и их наличие

Рязанский завод предлагает запчасти на комбайн ККУ-2 непосредственно на месте производства и через сеть гарантийных центров и мастерских по всей территории России. В ассортименте продукции полный перечень валов, передаточных звездочек и муфт, мотор-редукторов, шарниров и крестовин. Стоимость основных комплектующих, к примеру полотен, для первого и второго элеваторов комбайна составит 23 и 19,5 тыс. рублей соответственно и вполне сопоставима с ценой агрегата. Цена транспортера примесей установлена на отметке в 16,8, а лемехов, ведущего и ведомого барабана не превышает 3,7 тыс. рублей. Стоимость товара типа ролики, звездочки и подшипники находится в пределах 500-1,5 тыс. рублей в зависимости от назначения.

Обслуживание модели

Вне зависимости от наработки картофельный комбайн ККУ-2 подлежит ежемесячному обслуживанию с выполнением операций по очистке полотен, транспортеров и элеваторов, боковин и решет от грязи и засоров. Производятся протяжки основных узлов, и устраняется подтекание масла в системе. Периодическое техническое обслуживание картофелеуборщика в процессе эксплуатации ведется комбайнером в гаражных условиях, через каждые 60 часов работы и включает:

1. проверку и подтягивание крепления маховика на валу, шкивов и эксцентриков, регулировку натяжения цепных и ременных передач;
2. проверку и подгонку по длине полотна основного элеватора, предохранительной муфты на валу;
3. обслуживание и ремонт баллонов комкодавителя и прижимного устройства ботвоудалителя;
4. подтягивание витков обмотки подъемного барабана и перестановка местами ведущей и опорной звездочек.

Стоимость покупки и аренды

Разброс цен на б/у картофелеуборочную технику довольно широк и варьируется в пределах 100-950 тысяч рублей, учитывая техническое состояние и год выпуска. Комбайн 1987 года в рабочем состоянии обойдется в 70, а 2009-го в 150 тыс. рублей. Если агрегат прошел капремонт и опробован в эксплуатации его стоимость составит около 320 тысяч. Цена за аренду взимается по объему работ и составляет в среднем 10-12 тыс. рублей за гектар уборочной площади. По уровню своей технической надежности и производительности агрегат не уступает лучшим мировым образцам. Он высоко ценится в ходе комплексного сбора картофеля и экономит людские ресурсы производителя.

Классификация картофелеуборочных машин

1. По основным особенностям:

Классификация картофелеуборочных комбайнов

2. По типу рабочих органов:

• активного типа – соединенные с рамой шарнирно вращающиеся диски, вибрирующие ножевые элементы;
• пассивного типа — неподвижно закрепленные ножевые устройства, лемехи и т. д.

Оба вида устройств регулируются по углу установки и глубине захвата. 3. По типу сепарирующих органов:

• грохотному;
• барабанному;
• элеваторному;
• комбинированному сочетанию.

4. По соединению с трактором:

• навесные агрегаты;
• полунавесные, с одноосной платформой комбайна;
• прицепные;
• самоходные.

5. По силовому приводу:

• от ВОМ трактора;
• от установленного на комбайне дизельного мотора.

Grimme GL Exakta

Картофелепосадочная машина Grimme GL Exakta вмещает 2 т семенного картофеля и за счет особой конструкции показывает свои преимущества на маленьких площадях, а также на извилистой или пересеченной местности.

Датчики уровня заполнения регулируют подачу клубней от бункера к высаживающим аппаратам. Короткое расстояние между высаживающими аппаратами и формированием гребня предотвращает лишнее движение клубней в борозде. Механическое соединение бороздника с гребнеобразующей плитой обеспечивает равномерное покрытие клубней, что способствует их одновременному всходу.

Для лучшего управления машиной, Grimme GL Exakta оснащена гидравлической регулировкой гребнеобразующей плиты.

Grimme GL Exakta.

Камнеуборочная машина ScanStone.

Картофелеуборочные комбайны: виды, описание

Картофелеуборочные комбайны позволяют собрать урожай с больших площадей. Существует два типа таких машин:

• прицепные и полуприцепные, они агрегатируются с тракторами, а основные механизмы получают привод от ВОМ (вал отбора мощности);
• навесные навешиваются на трактор, обычно их производительность заметно ниже, чем у прицепных.

Схема работы простейшего комбайна для уборки картофеля. Масса земли и картофеля перемещаются по транспортеру, там происходит разделение клубней от почвы. В течение длительного времени основным комбайном был ККУ-2а (комбайн картофелеуборочный двухрядный). Его поставляли в колхозы и совхозы СССР. В настоящее время они еще эксплуатируются во многих хозяйствах. Это достаточно надежная машина, убирает картофель практически без потерь.

Ее агрегатируют с тракторами МТЗ-80, МТЗ-100 и другими с крюковым усилием 1,4 или 2,0 т. В работе участвуют тракторист и четверо рабочих, которые размещаются на платформе. Рабочие вручную сортируют картофель. Несортовой отбраковывают, его в последующем используют на корм скоту.

Картофелеуборочная техника AVR

Модельный ряд картофелеуборочных машин представлен несколькими типами прицепных картофелеуборочных комбайнов. Наибольший интерес представляет последняя разработка AVR 220BК. Это двухрядный комбайн, который агрегатируется с тракторами МТЗ-80, МТЗ-100, ДТ-75 и другими.

Общий вид прицепного картофелеуборочного комбайна AVR 220BК. Удачная компоновка, наличие платформы для сортировщиков (6 чел.).

На комбайне имеется бункер на 4000 л. Глубина подкапывания составляет 250 мм от верхней части гряды. Может использоваться на междурядьях от 70 до 90 см. заявленная производительность более 1,5 га/час. Для больших полей с площадью более 200 га выпускается модель AVR Puma. Четырехрядный самоходный комбайн имеет бункер на 8000 л. В регионах, специализирующихся на выращивании картофеля, крупные хозяйства приобретают эту модель.

Общий вид самоходного комбайна AVR Puma. Машина удачно скомпонована, в некоторых хозяйствах в период уборки работают в три смены. Имеется отличное освещение, позволяющее видеть не только поле, но и остальные агрегаты. За день AVR Puma может собрать урожай с площади более 50 га.

При работе AVR Puma создают уборочно-транспортные звенья. В составе их комплектуют к одному комбайну 2-3 трактора с тележками 2ПТС4. Данный комбайн успешно убирает лук, сахарную свеклу и морковь. Для небольших фермерских хозяйств рекомендован комбайн картофелеуборочный AVR Spirit 4100 (однорядный, бокового подкопа). Машина неприхотливая. В работе участвуют 4 сортировщика. За сезон возможна уборка до 150…200 га.

Картофелеуборочная техника ПАЛЕССЕ

Белорусская промышленность производит две интересные модели картофелеуборочных комбайнов ПАЛЕССЕ РТ23 и ПАЛЕССЕ РТ25. Полунавесные комбайны рассчитаны на двухрядную уборку урожая. Они имеет вместительные бункеры объемом 5000 л.

Общий вид полуприцепного комбайна ПАЛЕССЕ РТ23. Машина достаточно удобная, ее спроектировали с учетом современных требований. Обладает высокой производительностью. За сезон такой комбайн может убрать до 300 га. Все виды корнеплодов убираются на полях.

Одним из главных преимуществ является небольшая цена, поэтому заказы расписаны более чем на год. В 2010 г. были проведены производственные испытания. На них кроме машин белорусского производства участвовали польские и бельгийские картофелеуборочные комбайны.

Обзор моделей

Существует большое разнообразие моделей картофелеуборочных комбайнов. Они могут отличаться между собой типом крепления, способами подкопа почвы и другими вышеприведенными опциями. Учитывая все характеристики, можно подобрать максимально эффективную технику, которая позволит качественно и бережно собрать урожай.

Grimme

Комбайны немецкого производства славятся своей репутацией и высоким качеством выполняемой работы. Фирма выпускает технику бункерного и элеваторного типа, самоходные комбайны с разными типами подкопа и др. большой ассортимент позволяет подобрать картофелеуборочную технику для разных типов почвы и размеров участков.

DR-1500

Представляет собой прицепную двухрядную модель, которую при помощи дополнительных навесок можно превратить в машину для уборки других видов корнеплодов. Вес техники 7,5 тонн, накопительный бункер имеет объем 4500 кг, славится высокой производительностью – 0,7 га за час.

Плюсы:

• эффективен на любом типе почвы;
• бережная обработка клубней;
• простое управление;
• универсальная модель для уборки разных овощей.

Минусы: высокая стоимость.

SE 150-60 с боковым подкопом

Предназначена для двухрядной уборки на больших площадях. Комбайн подходит для любого типа почвы. Весит почти 9,5 тонны, вмещает в себе 6 т собранного урожая, а производительность составляет 0,8 га в час.

Плюсы:

• самоходный транспорт;
• наличие дополнительный насадок для уборки лука, моркови, сельдерея и других культур;
• дополнительно можно установить механизм автоматической настройки на гребень, чтобы избежать формирования комков на мокрой земле;
• маневренная модель благодаря поворотной колесной базы;
• наличие контейнера для камней.

Минусы: устройство для выкапывания совместно с механизмом для выравнивания наклона может привести к раскачиванию транспорта.

Анна

Комбайн польского происхождения больше подходит для обработки небольших участков. Считается мини-комбайном с прицепным типом крепления. Вес этой машины составляет 2,5 т, в бункер поместится до 1500 кг собранного картофеля, в час можно обработать 0,2-0,5 га.

Плюсы:

• невысокая стоимость относительно других моделей;
• можно регулировать глубину копания;
• наличие бункера для камней и комков;
• есть система удаления ботвы.

Минусы: производительность зависит от влажности грунта.

ККУ-2

Комбайн предназначен для работы комбинированным и раздельным способами. Техника устанавливается на определенные модели трактора (МТЗ – 82), можно установить и на трактор с гусеничной ходой (ДТ – 75М).

Уборочная машина массой 4500 кг имеет невысокую производительность – 0,4 га в час, а емкость для клубней составляет всего 650 кг.

Важно!Лучше всего использовать модель ККУ-2 на небольших незасоренных площадях. Плюсы:

Плюсы:

• качественная работа на любых типах почвы;
• отделение овощей от ботвы, земли, камней и других примесей.

Минусы: высокая стоимость.

Мини-комбайн Карлик

Комбайн навесного типа имеет невысокую производительность, но прост в управлении. За день работы при помощи него можно обработать около 0,6 га. Емкость бункера составляет 800 кг.

Внимание!Устройство оснащено гидравлическими приводами, которые смягчают ход во время обработки. Плюсы:

Плюсы:

• простое управление;
• плавная езда;
• компактная модель.

Минусы:

• небольшой объем бункера;
• невысокая производительность.

КПК-3

Модель предназначена для выкопки картофеля, ряды которого находятся на расстоянии до 70 см. Полунавесную технику совмещают с такими моделями тракторов, как МТЗ и ДТ.

Важно!Машина может работать на почвах со средним или высоким уровнем влажности, на участке не должно быть крупных камней. За час обрабатывается 0,5 га

Бункер вмещает до 1500 кг собранного урожая

За час обрабатывается 0,5 га. Бункер вмещает до 1500 кг собранного урожая.

Плюсы:

• подходит для различных зон России;
• вместительный бункер.

Минусы: низкая производительность на засоренных почвах.

Е 684

Комбайн хорошо справляется с почвой со средней влажностью, камнями до 200 мм и большим количеством ботвы. Для работы его совмещают с тракторами 14 кН. Представляет собой трехрядный полуприцепной аппарат массой 4200 кг. Производительность – 1 га в час.

Плюсы:

• хорошая производительность;
• работает на засоренных почвах;
• трехрядная модель.

Минусы: высокая стоимость.

«Кабан»

Небольшой комбайн весит всего 480 кг. Его особенностью является уникальная технология очистки картофельных клубней от примесей. За час можно обработать 0,2 га участка. Такой вид комбайна многие огородники могут соорудить самостоятельно, поэтому частично его относят к самодельным картофелеуборочным машинам.

Плюсы:

• можно собрать самостоятельно;
• специальное устройство очистки.

Минусы: низкая производительность.

Устройство и принцип действия картофелеуборочных комбайнов от бренда «Гримме»

Основным рабочим органом картофелеуборочных машин «Grimme» является выкапывающее устройство – гребни, которые, зарываясь в почву на несколько дециметров, помогают поднять клубни вперемешку с земляной массой на поверхность. Гребни состоят из таких конструктивных элементов:

• роликов, способствующих удалению листостебельной массы;
• 2 ножей;
• дисков для обрезания на пружинах.

Угол наклона ножевых механизмов, как и глубина вхождения всего гребня настраиваемые.

Для того чтобы сепарировать корнеплоды от пласта грунта и примесей ботвы, следующий этап работ ведется на просеивателе. Кроме того, что картофель очищается, он еще может калиброваться по размерам. Основная часть овощной массы переходит в специальный накопитель с подвижным дном, из которого его впоследствии транспортируют в грузовые машины и перевозят в места хранения.

Картофелеуборочные комбайны Grimme

Использование комбайнов, предназначенных для уборки картофеля, позволяет свести к минимуму количество ручного труда. На современном рынке достаточно популярны машины Grimme, представленные немецким высокотехнологичным предприятием. Завод по изготовлению сельскохозяйственной техники расположен в городе Дамме.

Фабрика начала функционировать в 1936 году. Тогда Франц Гримме впервые представил машину, которая могла использоваться для уборки картофеля. Со временем предприятие сумело наладить конвейерное производство специализированной техники по уборке свеклы, картофеля и других овощей. Готовая продукция Grimme поставляется в 120 стран мира. Широкая дилерская сеть постоянно имеет тенденцию к расширению.

Особенности

Комбайны для уборки картофеля, представленные компанией Grimme, очень востребованы среди аграриев. Посредством их применения можно одновременно выполнять множество функций. Такие машины обеспечивают уборку картофеля и отделение клубней от ботвы. Одновременно с этим происходит отделение различных примесей.

В процессе уборки картофель складируется в специальном бункере, а после этого выгружается в другое транспортное средство и доставляется в указанный пункт назначения. Комбайны Grimme имеют боковой тип подкапывания. Гребень располагается в стороне от основной машины.

Картофелеуборочные машины комплектуются специальным выкапывающим устройством. Такой узел состоит из роликов для удаления ботвы и регулировки глубины погружения, двух ножей и подпружиненных обрезающих дисков. Следует отметить, что угол наклона ножей также может регулироваться.

При работе это устройство изымает пласт земли определенной толщины. Картофель вместе с ботвой попадает на специальную ленту, которая доставляет выкопанный урожай к просеивающему механизму. Здесь происходит отделение ботвы, очистка картофеля от грунта и листьев, а также сортировка урожая по размерам. Клубни небольшого размера попадают в специальный отсек. После этого картофель попадает в специальный бункер с подвижным дном, а отсюда урожай выгружают на другое транспортное средство.

Преимущества и недостатки

Комбайны Grimme отличаются высоким качеством сборки и соответствующим уровнем производительности. Такие машины оснащены кольцевым элеватором, в котором собираются видоизмененные побеги. Большой объем данного элемента и поддерживающая лента, функционирующая в беспрерывном режиме, препятствуют беспорядочному скоплению урожая.
К преимуществам модели также относится:

• оптимальная очистка клубней;
• хороший обзор из кабины;
• большой опциональный набор и возможность индивидуальной комплектации;
• функция выравнивания наклона;
• максимально спокойный ход машины.

Главным недостатком таких комбайнов можно назвать проблематичность поиска комплектующих деталей. В случае выхода из строя отдельного элемента отыскать запасную часть будет очень сложно. К минусам также можно отнести высокий уровень ценовых показателей данной продукции.

Картофелекопалки для выкапывания клубней из земли

Картофелекопалки – это небольшие устройства для подъема клубней из почвы и частичной очистки. Если правильно подготовлена гряда с созревшим урожаем, то даже ручная картофелекопалка пройдет сквозь нее, приподнимет корнеплоды, на стержнях останется урожай, а почва просыплется сквозь них. Картофелекопалки похожи на обычные плуги. Для сепарации почвы и клубней устанавливают стержни. Картофель катится по ним, остатки почвы просыпают вниз.

Простейшая картофелекопалка КВ-2 представляет собой небольшой корпус плуга, к которому приварены стержни для сепарации урожая. Такое устройство агрегатируют с небольшим мотоблоком.

Картофелекопалки вибрационного типа оснащают дополнительным вибратором. Его использование ускоряет сепарацию почвы. При влажной почве эффективность устройства высокая.

Картофелекопалка, оснащенная вибратором, получающим привод от колеса: 1 – подрезающая часть; 2 – неподвижные стержни; 3 – подвижные стержни; 4 – маховик вибратора; 5 – тяга; 6 – колесо копалки.

На видеоролике показана уборка клубней с помощью вибрационной копалки.

Основные виды картофелекопалок

В продаже имеются несколько видов картофелекопалок отечественного и импортного производства. В таблице представлены основные характеристики наиболее известных конструкций.

Характеристики	Модели картофелекопалок
ККМ-1	КВМ-3	Полтовчанка	Garden Scout
Тип картофелекопалки	вибрационная	грохотного типа	вибрационная	транспортерная
Масса, га	40	34	39	44
Агрегатируется	мотоблок	мотоблок	мотоблок	минитрактор
Часовая производительность, расчетная, га/час	0,10…0,12	0,09…0,12	0,18…0,22	0,25…0,30
Ширина захвата подрезающей части, см	40	37	35	42
Вид убираемого урожая	картофель, лук, свекла	картофель, лук	картофель, лук, свекла, морковь	картофель, лук, свекла, морковь

При уборке клубней с помощью картофелекопалки уборочный процесс нужно организовывать так, чтобы картофель некоторое время полежал на открытом воздухе. За час-полтора на его поверхности уплотняется кожица за счет испаряющейся влаги. Он становится менее подверженным к повреждениям. Сбор плодов лучше производить в пластиковые ведра и выносить за пределы участка. В металлических ведрах повреждается больше клубней.

Картофелекопалка производства КНР

КНР предлагает для уборки картофеля небольшой картофелекопатель. Он может агрегатироваться с пропашными тракторами, а также использоваться с минитракторами с крюковым усилием 0,9 т.

Картофелекопатель КК-1 производства КНР: 1 – минитрактор; 2 – картофелекопалка; 3 – выгрузной транспортер.

При сравнительно небольшой стоимости небольшая машина может производить уборку картофеля, свеклы, лука и моркови. Изготовитель заявляет производительность до 0,4 га/час. Картофелекопалка КК-1 находит спрос в ряде восточных регионов Российской Федерации. Ее охотно приобретают в странах Юго-восточной Азии.

Устройство аналогичное прицепным копалкам для мотоблоков, отличие только в размере стрястного транспортера, его площадь составляет 2,2 кв.м. Вибрация создается эксцентриком, расположенном на специальном валу. Наличие активной вибрации позволяет выполнять уборку со скоростью 5…6 км/час. У картофелекопалки имеется бункер объемом 500 л. При его заполнении разгрузка выполняется выгрузным транспортером с высотой подъема до 2,3 м. Заявлено, что возможна разгрузка при одновременной уборке клубней.
