Комбайн для клюквы

Комбайн для клюквы своими руками

Самодельную конструкцию для сбора ягод собирают по аналогу ручного комбайна заводского изготовления. Корпус делают в форме ковша. Сверху приспосабливают деревянную рукоятку. Торец приспособления, которым осуществляют сбор ягод с веток, оснащают зубьями из металлической проволоки или деревянных шпажек. Рабочий механизм напоминает расческу. Зазор между зубьями на 1-2 мм меньше диаметра средней по величине ягоды.

Через щели будет проваливаться мусор. В ягодосборнике останется чистая клюква.

Осуществлять сбор ягод комбайном просто. Удерживая приспособление за рукоятку, расческой проводят по растению. Тонкие плодоносные веточки проскальзывают между зубьями, а оторванная клюква скатывается в ягодосборник.

Заводские приспособления часто встречаются пластиковые. От легкого ковша меньше устает рука во время сбора клюквы. Дома пластмассовый ягодосборник изготовить сложно. Оптимальный материал – фанера или листовой металл.

Проскакивающие между зубьями молодые ветки травмируются, обрывается листва. На следующий год урожайность падает, так как растение начинает восстанавливать силы.

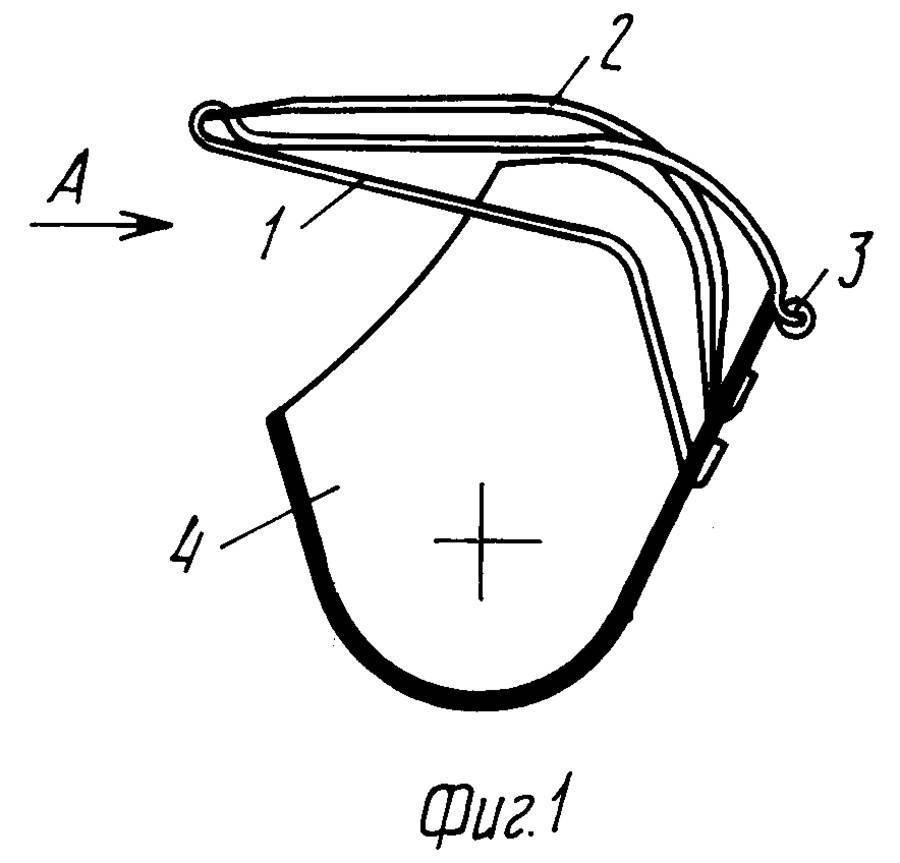

Чертеж комбайна для сбора клюквы

Ручной комбайн проще сложить, когда под рукой есть чертежи. Фрагменты надо лишь спроектировать на листовой материал, вырезать и собрать конструкцию.

Необходимый инструмент

Чтобы собрать комбайн, потребуется простейшие слесарские и столярные инструменты:

• ножовка по металлу и дереву (работа упростится при наличии электролобзика с набором пилочек);
• электродрель с набором сверл по дереву и металлу;
• стамеска;
• отвертка;
• пассатижи;
• ножницы по металлу;
• струбцины.

Металлические фрагменты удобнее вырезать болгаркой с маленьким отрезным диском.

Конструкция металлического ковша

Металлический комбайн удобнее в плане прочности, простоты изготовления. Грязный ягодосборник после сбора клюквы легко мыть. Однако не любой металл подойдет. Лучшим вариантом считается листовой алюминий. Металл мягкий, легко обрабатывается, устойчив к коррозии. Страшна алюминию только кислота, присутствующая в соке клюквы. После сбора ягод ковш желательно сразу вымыть.

Прочный ковш получится из нержавейки или оцинковки. Минусом металла является сложность обработки. По весу изделие уступит более легкому аналогу из алюминия.

Пошагово процесс изготовления ручного комбайна предусматривает выполнение следующих действий:

Чертеж ковша проектируют на листовой металл

Важно соблюдать все размеры.
Ножницами по металлу или маленькой болгаркой вырезают фрагменты. По указанным на схеме линиям сгиба выгибают боковины ковша для сбора клюквы.

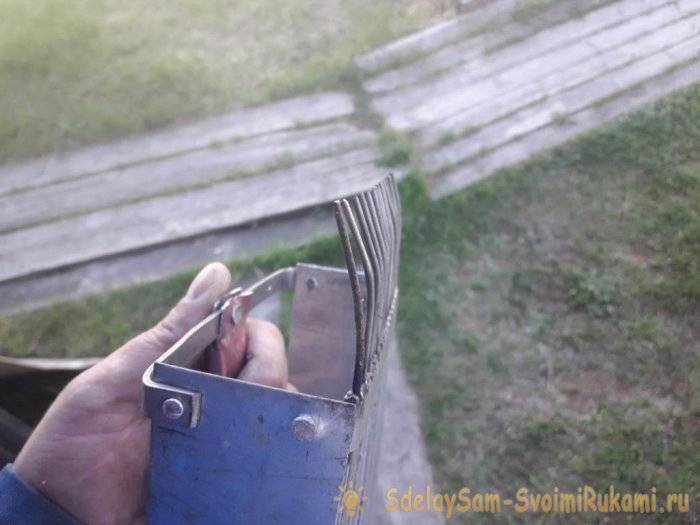

Гребенку делают из стальной упругой проволоки толщиной 3 мм

Нарезанные длиной по 200 мм куски сгибают пополам.

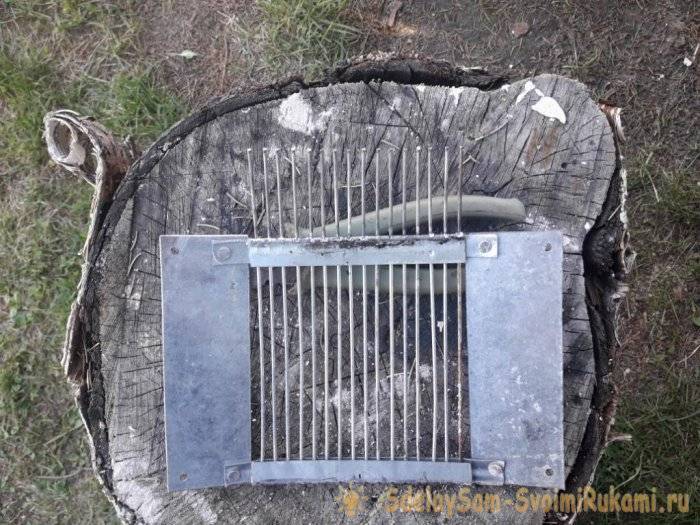

Крепеж гребенки делают из бруска. В торце заготовки сверлят несквозные отверстия.
Ручку ковша выгибают из куска металлопластиковой трубы, применяемой при изготовлении водопровода. Один край трубки вставляют в отверстие, просверленное в еще одном бруске.

Грабилку придумал медведь?

Мы не знаем, когда и кто сообразил вырезать из дерева первый такой инструмент, но можно предположить, кто вдохновил этого человека. Скорее всего — медведь. Ягодные места манят этого лакомку, чьи косолапые конечности вполне способны прокормить прожорливого лесного богатыря. Управляется он ими весьма ловко — и рыбу в стремнине ловит, и овес ест, и ягоды собирает. Тех медведей, которые повадились на засеянные поля, не зря называют овсяниками. Очевидец описывает: «На зад сел, лапы запустил в овес и снизу вверх по стеблю вжик когтями, загребая весь овес в пасть». Также и с ягодами: недаром длинные зубья грабилок так схожи с когтистой лапой медведя

Осторожное обращение с грабилками позволяло бережно относиться к ягодным угодьям. Чтобы не навредить растению, «когти» аккуратно продевали через веточки ягодного кустика возле земли и слегка трясли, чтобы ягоды осыпались, а листья при этом не повреждались. От фантазии и прилежности мастера зависела форма инструмента, вырезавшегося из дерева

Грабилки могли быть как очень простыми, утилитарными, так и затейливо украшенными росписью или резьбой

От фантазии и прилежности мастера зависела форма инструмента, вырезавшегося из дерева. Грабилки могли быть как очень простыми, утилитарными, так и затейливо украшенными росписью или резьбой.

Какие существуют приспособления для сбора черники

Ягодосборник представляет собой приспособление, позволяющее собирать урожай в больших объемах в короткие сроки. Устройство имеет разные техники эксплуатации, отличается строением, уровнем механизации. Здесь, главное, чтобы машина для сбора черники эффективно работала и как можно меньше наносила вреда кустам.

Среди всего многообразия плодосъемников, имеющихся на рынке, можно отдельно выделить список моделей, отличающихся длительным сроком службы, удобством в использовании и дополнительными возможностями.

Комбайн К-1

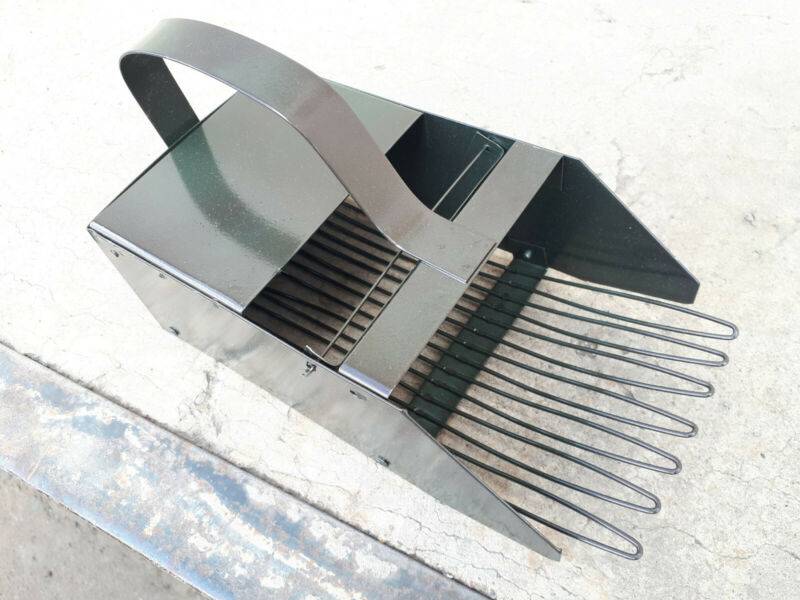

Данное металлическое приспособление от отечественного производителя зарекомендовало себя исключительно с положительной стороны. Аппарат выбирают за повышенный уровень надежности и долговечность. Его можно применять и для черники, и для клюквы. Во время сбора урожай попадает в контейнер без каких-либо повреждений, в целостности и сохранности.

Уборка ягод происходит быстро и просто

Жук

Эта машинка для сбора черники изготовлена из пластика. Использовать ее рекомендуется аккуратно, иначе можно повредить. Подходит данное приспособление не только для черники, но и брусники, клюквы. Размеры аппарата вместе с гребенкой составляют 13x23x15 см.

Универсальный плодосъемник быстро и качественно собирает урожай

Комбайн Пигасова

Данная конструкция для уборки черники пользуется высокой популярностью среди сборщиков. Ее ценят за относительно недорогую стоимость, универсальность применения (смородины, шиповника) и простоту в использовании. Приспособление изготавливается из металла и оцинкованной проволоки, выступающей в роли гребня. Такой совок для сбора черники покрывается полностью глянцевой краской, его масса всего 400 г, а размеры 12×24,5×8 см. Расстояние между прутьями в гребенке составляет 5 мм.

Бюджетный ягодосборник с высокой производительностью

Plastex

Устройство не вызывает сложностей в процессе эксплуатации. Его можно использовать вместе с телескопической ручкой, что значительно упрощает работу по уборке спелых ягод.

Сбор урожая проходит легко и непринужденно

Alko

Приспособление оснащено съемной ручкой и мешком для сбора мелких ягод (клюквы, черники, брусники, облепихи, смородины, крыжовника). Аппарат выполнен из качественных материалов, что и объясняет длительный срок его службы. Машинка для сбора черники состоит из ручки-держателя, мешка и гребня, изготовлены они из пластика и текстиля.

Приспособление легко крепится к поясу или рюкзаку, имеет удобную ручку

Как сделать клюквенный комбайн для сбора клюквы своими руками

Любому человеку, который хоть раз собирал клюкву, известно, как трудно собирать вручную мелкие ягоды и как долго это нужно делать, чтобы набрать корзинку доверху. Гораздо проще не срывать их каждую по отдельности, а применить для сбора простое приспособление – клюквенный комбайн.

Сделать его своими руками несложно, для этого не нужно обладать какими-то особыми знаниями и умением. В качестве материала для изготовления лучше всего использовать прочное сухое дерево или лист из тонкого металла. Для того чтобы сделать комбайн понадобятся:

• кусок оцинковки или жести;
• деревянные планки толщиной не более 1 см;
• жесткая толстая проволока для изготовления зубцов;
• кусок дерева или кусок металлической пластинки для ручки;
• ножницы по металлу;
• ножовка или лобзик;
• дрель;
• быстросохнущий клей;
• саморезы.

Последовательные шаги по изготовлению самодельного комбайна для сбора клюквы:

1. Вырезать из плотной бумаги лекало согласно чертежу.
2. Положить его на лист металла.
3. Вырезать нужные детали ножницами.
4. Один за другим согнуть их таким образом, чтобы можно было соединить их в единое целое.
5. Из проволоки изготовить зубцы в нужном количестве.
6. Для их закрепления понадобится крепежный элемент, который можно выполнить из небольшого деревянного бруска.
7. В нем просверлить отверстия глубиной 1,5–2 см и шириной по диаметру стержней.
8. Изготовить ручку из дерева или металла такого размера, чтобы она удобно лежала в руке.
9. Проволоку согнуть, концы смазать слоем клея и вставить в отверстия крепежной планки, прижать и подождать, пока они приклеятся.
10. Получившуюся конструкцию саморезами прикрутить к корпусу.
11. Изготовить ручку и также присоединить ее к другой планке.
12. Соединить корпус и боковины саморезами.
13. Плоскогубцами загнуть края корпуса возле располагающихся с краю зубцов.

Второй вариант комбайна для собирания ягод, который можно соорудить в домашних условиях, – выполненный из дерева. Его изготовить еще легче: просто разрезать планки по требуемым размерам и соединить их вместе клеем или саморезами. Зубцы можно аккуратно пропилить лобзиком или ножовкой на передней кромке корпуса и зачистить шкуркой места срезов. Чтобы дерево служило дольше, его можно покрыть лаком и высушить. Как вариант, можно сделать зубцы из металлических стержней.

Чертеж комбайна для сбора клюквы

Чтобы легче было понять, из каких частей состоит клюквенный комбайн и как его собирать, можно взглянуть на приведенный ниже рисунок. Изготавливать все составные детали нужно, также придерживаясь чертежа, чтобы они хорошо прилегали друг к другу.

Принцип работы

Это небольшое приспособление при работе не повреждает спелые ягоды и сами растения, обеспечивая быстрый и бережный сбор клюквенных плодов. Ручной комбайн для сбора клюквы по внешнему виду напоминает объемный ковш или совок с зубцами или дугообразными отсекателями на переднем крае: ими поддевают и срывают ягоды с веточек. Расстояние между ними должно быть немного меньше, чем размер средней клюквенной ягоды: этого достаточно, чтобы плоды прошли между ними и оторвались. Этими зубцами срывают ягоды, затем они попадают в контейнер (корпус устройства), который постепенно заполняется ими. Когда это произойдет, урожай можно пересыпать в корзинку.

Комбайн для клюквы очень удобен в работе и эффективен: веточки и листочки растений проходят сквозь зубцы, благодаря чему они не спутываются и не рвутся. Приспособление имеет скругленную форму, поэтому с его помощью можно производить сбор клюквы, растущей в небольших углублениях. Еще одно преимущество клюквенного комбайна: его применение позволяет ускорить процесс сбора ягод в 3–5 раз по сравнению с обычным ручным методом.

Инструкция по изготовлению

Сделать самостоятельно ягодосборник очень просто. Самым простым вариантом является стакан из бутылки.

Сперва на бутылке отмечается место, где будет располагаться отверстие.

Далее фиксируется палка к инструменту так, чтобы ее конец доставал до дна пластиковой тары, а другим краем выступал наружу.

Согласно отметке, нанесенной ранее, делается отверстие в форме квадрата.

Со стороны дна нужно вырезать крупные зубцы.

Также можно изготовить ручной комбайн для сбора ягод из металла.

Сначала делается бумажная выкройка деталей согласно чертежам. Исключением является только проволочные элементы.

Затем из стального листа надо вырезать дно инструмента, а также корпус.

Из отдельного листа стали делается отсекатель. Для этого надо замерять ширину, которая равна ширине приемника для ягод, а затем загнуть один край стали.

На одной из сторон получившегося отсекателя делаются отверстия с диаметром, равным диаметру проволоки. Расстояние между ними должно составлять 4–5 мм.

Теперь надо нарезать проволоку на куски длиной по 10 см и вставить в получившиеся отверстия. Далее их фиксируют или при помощи сварки, или просто загибают молотком. Также есть вариант закрепить посредством деревянной рейки.

Концы граблей, получившиеся таким образом из проволоки, надо загнуть до образования бортика. Это позволит ягодам не скатываться.

Теперь можно собрать корпус, используя выбранные заранее крепежи.

Далее следует прикрутить полученную гребенку к корпусу.

При желании корпус инструмента дополнительно обшивается деревом или пластиком. Такая мера позволяет повысить безопасность при работе и одновременно защищает кусты от нежелательных повреждений.

Ручка делается из стальной трубки или узкой пластины. Также можно использовать уже готовые ручки, к примеру, от старой двери или от строительной гладилки. Ее крепят при помощи сварки к верхней части корпуса или болтами, под которые отверстия сверлятся заранее. Сделать ручку менее скользкой можно, обмотав ее слоем изоленты.

Несложно сделать еще один вариант ягодосборника.

Для него надо сперва сделать пару одинаковых кругляшей из веток.

Далее на одном из получившихся деревянных кружков надо проделать отверстие, используя стамеску. Делается оно с отступом от края в один сантиметр.

Затем проводится шлифовка, чтобы убрать заусенцы.

Теперь делается гребенка. Для этого в кругу надо просверлить дырки окружностью, равной диаметру шпажек для шашлыка. Расстояние между ними должно составлять около 5 мм.

Аналогичные дырки делаются и на втором круге.

Далее оба круга кладут один на другой, чтобы все отверстия совпали. Вставляются шашлычные шпажки, и круги отводятся по ним на расстояние 15 см.

После этого каркас можно закрепить клеем.

Вариантов изготовления ягодосборника большое количество. Как видно из вышеприведенных инструкций, сделать правильно инструмент своими руками быстро и просто.

В следующем видео представлен один из вариантов изготовления ягодосборника своими руками.

Финский ручной комбайн для сбора черники и других ягод

Изобретено очень удобное ручное приспособление в Финляндии, конструкция которого сертифицирована во многих европейских странах как безопасная для экологии. Оно представляет собой:

• пластиковый контейнер (похожий на закрытый очень крупный совок);
• прорезиненную удобную ручку;
• металлический ягодный отсекатель;
• защищенные спицы.

Последние могут быть загнутыми шпилькой, либо же иметь пластиковые шарики-ограничители на концах. На практике эти спицы поддевают ветку с ягодами, пока они не встретятся с отсекателем, затем они им отрываются от основания и стряхиваются в контейнер.

Эта конструкция не повреждает кусты ягодных растений, а сопутствующий сбору мусор легко удаляется просевом через размерные ячейки специального сита.

Что представляет собой ягодосборник?

Подобный комбайн представляет собой приспособление, которое совершенствует сбор ягод в больших объемах. Такие устройства имеют различные техники использования, строение, уровень механизации

Самое важное, чтобы комбайн снимал урожай с веточек с минимальными повреждениями, а лучше и вовсе без них. Чаще всего ягодосборники применяют при сборе крыжовника, брусники, черники, морошки, клюквы, смородины и других ягод

Самое простое устройство представляет собой скребок. Он состоит из гребенки, контейнера, куда будут ссыпаться ягоды, и рукоятки. Формы ягодосборника могут быть самые разнообразные: в виде прямоугольника, круга, овала. Контейнеры могут быть мягкими или жесткими. Пользоваться таким агрегатом просто. Достаточно придерживать его одной рукой за ручку, а другой – направлять веточки с ягодами в сторону гребня. Принцип пользования любым комбайном одинаковый: при его движении побеги проскакивают между зубцами.

Диаметр зазоров у гребня должен быть меньше диаметра ягоды, чтобы она не могла проскользнуть.

Различают несколько основных типов комбайнов.

Ручной без механизации, который изготовлялся по прототипам устройств, созданных еще нашими далекими предками. Вид такого ягодосборника напоминает грабли с ручкой и емкостью. Конечно, сегодня они приобрели очень удобную форму и отличаются эргономичными рукоятками. Во многих моделях для захвата веток имеются специальные частоколы из проволоки или листов.

Ручной с механизацией. В их конструкции предусмотрен мотор, который позволяет за счет быстрых поступательных движений струшивать урожай прямо с ветки в контейнер. Также есть интересные варианты с вакуумным отсосом.

Автоматический, которым управляет оператор. Такой комбайн по виду похож на огромную машину, осуществляющую уборку зерна. Однако в них вместо косящих элементов есть специальные для сбора ягод без повреждений.

Конечно, большинство садоводов предпочитают самодельный вариант комбайна. Причем при выборе, какой покупать или делать, стоит определиться с тем, для каких ягод нужен агрегат. К примеру, черника, смородина и крыжовник более твердые, и им подойдут модели со снимающим элементом в виде грабель, в то время как мягкие, хрупкие ягоды земляники и малины лучше собирать инструментами, которые струшивают ягоды в контейнер.

Одной из самых удачных ручных моделей признан финский ягодосборник.

Это устройство не повреждает кусты и признан безопасным с экологической точки зрения. Основной его частью является контейнер из пластика, напоминающий своим видом закрытый совок. Ручка удобная, с прорезиненной накладкой. Отсекатель сделан из металла, а спицы имеют специальную защиту.

Стоит заметить, что в таком комбайне спицы могут быть с шариками на концах или загнуты, как шпильки. Именно спицами поддеваются ветки с плодами, а затем отсекатель их отрывает от основания, и они попадают в емкость для ягод.

Важно, чтобы ягодосборник был без острых режущих краев, чтобы не повредить стебли растений и листья. Это касается и самих зубьев

Особенно важно это предусмотреть в самодельных моделях. Если кусты будут травмироваться при сборе ягод, то на следующий год урожая на них будет меньше

Это касается и самих зубьев

Особенно важно это предусмотреть в самодельных моделях. Если кусты будут травмироваться при сборе ягод, то на следующий год урожая на них будет меньше

Классификация комбайнов ягодных

Существуют различные разновидности оборудования для уборки черничных плодов. Прежде чем пользоваться ими, надо ознакомиться с их главными особенностями.

По уровню механизации комбайны делят на:

• Ручной сборщик ягод, при работе которого не задействуются механические процессы. Такой прибор изготавливается на основе древних прототипов комбайнов, которыми пользовались много лет назад. Внешне ручной плодосборник напоминает обычные грабли, к которым подвязана небольшая коробочка или тканевый мешочек. Современные модели таких приспособлений имеют хорошо закрепленную рукоятку, на которой прикреплен листовой частокол.
• Механический комбайн. Это наиболее распространенная машина для уборки ягод, которой пользуются многие садоводы. Данные модели оснащаются небольшими моторами, отвечающими за функционирование ковшика, который стряхивает созревшую чернику. Также в них встроен небольшой стакан для хранения черничных плодов.
• Автоматическое средство. Наиболее дорогие модели, которыми проще всего пользоваться. Внешне такие приспособления напоминают комбайны, которыми собирают зерно с полей. Единственное серьезное отличие заключается в том, что у приборов для сбора черники нет копающих элементов и блоков для скоса.

Описание и характеристики сорта голубики Элизабет, правила посадки и уходЧитать

Устройство для сбора клюквы стоя

Такое приспособление может сделать мастер, хорошо владеющий инструментами. Оно достаточно сложное, но зато им можно, не наклоняясь, собирать клюкву. Все детали короба выпиливают из куска толстой фанеры, планку гребенки тоже.

Гребенку делают просто:

• в планке просверливают ряд отверстий;
• нарезают проволоку на куски нужной длины;
• зубья фиксируют в отверстиях клеем.

Замечание!

Чтобы клюква во время сбора не высыпалась, устанавливают подвижную пластину.

Заднюю стенку ковша делают составную, нижняя деталь подвижная. Ее крепят к верхней части на мебельные шарниры, к боковым стенкам фиксируют кусками резины. Такая конструкция позволяет стоя высыпать клюкву в ведро.

Для этого к крышке прикрепляют один конец веревки, второй привязывают к подвижной рукоятке, которую прикрепляют на болты к высокой ручке из 2-х пластиковых трубок. Их длину определяют опытным путем, чтобы сборщику было удобно.

Технология валки деревьев и распиловка бревен – это понятия, с которым должен быть знаком каждый владелец бензопилы….

В отверстия трубок забивают деревянные чопики, снаружи на саморезы прикручивают пластинки из фанеры. К коробу трубки прикрепляют с помощью мебельных уголков и болтов. Соединение получается подвижным, что очень удобно при сборе черники стоя. К верхней части трубок прикручивают узкую полоску фанеры − ручку. Ее обматывают мягкой тканью и изолентой.

Изготовление комбайна для сбора ягод

Виктор Воже Как выбрать комбайн для сбора черники, брусники и подобных ягод.

Выбор таких комбайнов больше чем клюквенных. Их проще делать, они дешевле. В продаже появились финские, китайские, русские. Финские пластмассовые комбайны для русских ПРОФЕССИОНАЛОВ – сборщиков не подходят по тому, что механически не прочны. При мне за день сбора ягод в трёх из четырех комбайнов сломались пластмассовые гребёнки. Ягоды черники при сборе летят до четырех метров вперёд от сборщика ягод, в виду большой упругости пластмассы. При сборе ягод в Финляндии бывалые сборщики советуют покупать русским на 15 евро дороже, но Шведские комбайны, эти деньги окупаются за один день сбора ягод. Эти сведения взяты из советов с форума о сборе ягод в Финляндии нашими соотечественниками. Гребёнки китайских и русских комбайнов сделаны из двухмиллиметровой проволоки. Блок гребёнки состоит из одного стержня, а не из двух загнутых по середине и поэтому на одиночный стержень диаметром 2 мм. , как на вилку накалываются ягоды, рвутся листья и ветки ягодника. Выбирая комбайн для сбора черники, брусники сборщик ягод должен выбрать с такой гребёнкой, где в передней части стержни загнуты на 180 градусов, а если блок состоит из одного стержня, то он должен быть диаметром не меньше 4 мм и закруглены. Такие комбайны выпускались в СССР до 1991 г. Рассмотрим устройства для сбора ягод (кроме клюквы) которые продают на рынках и магазинах России.

№ 1 Плодосборник Ч -1 изготовляют: в Китае, в п. Серёдка Псковской обл. , в ООО « Тверь» г. Тверь. Тяжёлый – 620 грамм . Стержни острые, накалывает ягоды, рвет листья и побеги ягодника. Не пригоден к сбору ягод.

№ 2 Производитель ООО «Канопус» Владимирская обл. Очень оригинальное решение, просто отрубили у клюквенного комбайна основные стержни гребёнки и получилось то, что видите на фото. Тяжёлый – 660 грамм. Сам ещё не успел испытать на сборе черники, в виду пожаров – запретили поездки в лес.

№ 3 Плодосборник с заслонкой. Изготовитель ООО Фирма «Цикл» г. Ковров. Недостатки: острые зубья гребёнки, колет ягоды, рвёт листья, собирает удовлетворительно. После обработки напильником зубьев гребёнки или замены на металлическую гребёнку собирает хорошо. Легкий.

№ 4 Финский комбайн из пластика. Зубья из пластика ломаются при первых пробных испытаниях, часть ягод черники летит на несколько метров от сборщика в виду большой упругости пластика. На бруснике уже не испытать в виду поломки зуба гребёнки. Для сбора ягод профессионалов сборщиков не пригоден.

№ 5 Финский металлический комбайн. Тяжёлый, но на испытаниях сбора черники показал хорошие результаты. В России, по данным интернета, не продаётся.

№ 6 Бруснично- черничный комбайн ручного изготовления моей конструкции. Лёгкий, вес 400 грамм. Стержни 2 мм, пружинная проволока, загнутые на 180 градусов, с заслонкой. Можно регулиривать расстояние между стержнями гребёнки (стоит 5 мм.) от 4мм. до 7мм., путём сжатия или разгиба пассатижами стержней блоков гребёнки для сбора мелких или крупных видов ягод. Десятки лет испытаний, собирает комбайн хорошо.

Из моего опыта по сбору ягод черники, брусники могу порекомендовать:

№ 3 После небольшой доработки комбайн ООО «Цикл». № 5 Финский металлический комбайн, стержни 4мм., закруглённые на концах. № 6 Комбайн для сбора черники брусники и подобных ягод моего ручного изготовления (но многие сборщики ягод считают, что изготовлено устройство на заводе). ..

Комбайн для сбора ягод, приспособление о котором пойдет речь в этой статье. Это совочек или гребень специальная конструкция которых очень хорошо приспособлена для ручного сбора ягод в лесу.

Урожай леса еще в старые времена не собирался вручную. Для этого существовал совок для сбора ягод, который конечно же делали самостоятельно. Такой специальный инвентарь был полностью деревянный. Немного позже он мог быть уже металлический или комбинированный.

Практически ничего не изменилось с тех пор, только лоток для сбора ягод (брусника черника клюква) стал более удобным. Да еще можно заказать комбайн для сбора ягод, а не ехать куда либо за ним, тем более нет необходимости мастерить его самому. Это экономит время и опять же удобно.

Вреден ли механизированный сбор ягод для ягодных кустарников?

Даже самый качественный комбайн в любом случае травмирует кусты сильнее, чем это делает человек, собирающий бруснику вручную. Как минимум, часть листьев и отдельные побеги все равно срываются и попадают в приёмную камеру. А на очень легком лесном грунте, особенно с моховой подстилкой, отдельные кусты могут целиком вырываться, если стебель случайно переплелся в гребне. Разовые случаи подобных повреждений, в принципе, не критичны. Но нужно учитывать, что ягоды в летнее время в лесу собирают тысячи людей, на большинство их пользуются не щадящими импортными ковшами, а грубыми самодельными конструкциями, которые могут ломать или вырывать кусты буквально «через один».

Наблюдения в природе и журналы лесничеств показывают, что участки в лесу, находящиеся под тяжелым прессом собирателей ягод очень быстро теряют свою урожайность. Чем больше людей на том или ином участке собирают ягоды комбайнами, тем хуже будет плодоносить этот участок через год. А при постоянном сборе урожайность снижается с каждым годом.

Возможно, уже через несколько лет с того же участка, с которого сейчас были собраны эти ягоды, собрать едва ли удастся хотя бы одно ведро.

В то же время, по данным природоохранных организаций в Финландии и Швеции, при должном контроле со стороны лесников и дисциплинированности сборщиков применение комбайнов не влияет на урожайность ягодников в лесу. В этих странах жестко регламентированы конструкции устройств, которые можно применять для сбора ягод, а за нарушения требований назначают серьезные штрафы. Как результат, население использует в основном безопасные конструкции, благодаря чему сами ягодники не страдают.

В России и Белоруссии сборщики также отмечают, что при грамотном аккуратном сборе, использовании только щадящих современных комбайнов и небольшом количестве сборщиков (когда кусты не вытаптываются) вред от самих комбайнов практически не ощущается, а ягодники плодоносят одинаково что при ручном сборе, что при деликатном сборе специальными гребенками. Там же, где народу много, а сборщики не гнушаются никаких устройств, работая по принципу «после нас — хоть потоп», ягодники вымирают.

Что представляет из себя такой комбайн

По принципу действия все аппараты, которыми производят сбор лесных и садовых даров, подразделяют на 3 группы:

• ручные;
• механические;
• вакуумные.

Две последних группы – изделия, изготавливаемые промышленным способом. Механические модели дорогие, предназначены для ферм и крупных промышленных предприятий. Внешне они похожи на зерноуборочные комбайны.

Тип комбайна	Основные узлы машины	Принцип действия
Механический (прицепной, самоходный)	Транспортеры	Подборщики вводят ветки в пространство стряхивателей
Стряхиватели	Ягоды осыпаются на транспортер
Подборщики	В очищающем узле происходит очистка от листьев, другого мусора
Очищающий узел	Очищенный урожай отправляется в ящики
Вакуумный	Бункер объемом 12-15 л	Гибким шлангом-манипулятором обрабатывают ягодные кусты
Воздуховод (шланг) с трубкой манипулятором длиной 1,2 м	Сырье (плоды черники, брусники, клюквы) по трубке передвигается до контейнера
Раструб с насадками (гребенками)	Мусор устраняется, не проникает в накопительный контейнер
Двигатель 7500 об/мин	Устройство внешним видом напоминает рюкзак, у него есть лямки

Замечание!

Вакуумные устройства годятся для сбора лесных орехов.

Ручными ягодосборниками работают садоводы любители, сборщики лесных ягод. Материалы, которые используют для изготовления ручных комбайнов для сбора брусники, черники, разные, а конструкция и принцип действия приспособлений имеют мало отличий:

1. Обязательным элементом всех устройств является гребенка из металла, пластика, дерева, с приподнятыми кверху зубьями.
2. Вторая важная деталь ягодосборника – кузов из пластика, плотной ткани, металла. В него скатываются ягоды при сборе.
3. Рукоятка (ручка) нужна для удобства. За нее одной рукой держат ягодосборник во время работы, второй рукой направляют ветки с ягодами на гребенку.
4. Заслонка – дополнительная, но не обязательная деталь устройства. Она подвижная, не дает ягодам высыпаться при работе. Размещают ее посередине ковша, когда его поднимают кверху, она приоткрывается, когда совок наклоняют, заслонка автоматически закрывается.

Ручные конструкции (хапуги, скребки, гребенки, совки, ковши) для сбора ягод делают своими руками или приобретают готовые изделия.

Лучшие промышленные модели комбайнов	Описание
Plastex	Машинка с удобной телескопической ручкой, ей собирают плоды дикорастущих культур
K-1	Все детали прибора металлические, этим комбайном собирают клюкву
Жук	Пластиковый станок, снабженный гребенкой, рассчитан на сбор ягод разного сорта и размера
Комбайн Пигасова	Выполнен из оцинкованной стали, шаг гребенки 5 мм
Alko	Материал ручки-держателя и гребенки пластик, мешка-приемника − текстиль

Техника изготовления

Аккуратно, соблюдая все размеры, перенесите изображение на лист оцинковки.

Используя ножницы по металлу, вырежьте все необходимые детали: корпус и ребро жесткости комбайна. Изогните все так, как показано на рисунке.

Теперь нужно изготовить саму гребенку. Для этого возьмите стальную проволоку Ø 2–3 мм и нарежьте ее на куски приблизительно по 20 см. Каждый кусок проволоки согните пополам.

Для изготовления крепежного элемента возьмите деревянный брусок необходимых размеров и в торцевой его части насверлите «глухие» отверстия глубиной 15–20 мм.

Теперь нужно изготовить ручку. Для этого вам понадобится кусок тонкой металлопластиковой трубы и деревянный брусок, такой же, как и для изготовления крепежного элемента.

Переходим к сборке всей конструкции. Сделать это несложно, стоит только приноровиться:

• Концы проволочных элементов продеваем сквозь ребро жесткости и вставляем в соседние отверстия крепежной планки. Для того чтобы зубцы не выпадали, концы проволоки нужно смазать хорошим клеем.
• Получившиеся «грабли» соединяем с планкой ручки при помощи обычных саморезов.
• Сверху получившуюся конструкцию накрываем корпусом и скрепляем все при помощи маленьких гвоздиков или тех же саморезов. Корпус нужно одновременно прикрепить и к планке, и к бруску.
• С помощью стальных заклепок или небольших болтиков скрепляем корпус и ребро жесткости.
• При помощи плоскогубцев загибаем концевые элементы корпуса вокруг крайних зубцов гребенки. Изделие готово.

Аналогичные конструкции: грабли, совки, лопатки, гребенки и другие

Принцип «счесывания» ягод с травянистых кустарников реализован в некоторых устройствах, либо более простых по своей конструкции, либо предназначенных для ещё большего упрощения работы сборщика.

Например, самые простые варианты — это обычные деревянные совки с длинными зубцами на переднем крае:

Некоторые их варианты максимально упрощены:

А в некоторых самодельных моделях выдерживается отличный баланс между простотой, дешевизной и функциональностью. Например, вот такой комбайн:

изготавливается из проволоки, нитки и мешка, при этом очень компактен и не уступает по удобству применения промышленным вариантам.

В этих случаях типичная конструкция комбайна упрощается для максимально быстрого изготовления. Однако у этих вариантов имеются свои недостатки. Например, совок имеет низкие борта и при случайном наклоне ягоды из него легко высыпаются. А деревянные ковши быстро загрязняются.

В других случаях изобретатели работают над тем, чтобы комбайном можно было собирать ягоды, не наклоняясь и не ползая по лесу на коленях. Самый простой вариант в этом случае — специальные грабли:

Ими можно, не наклоняясь, прочесывать кусты, время от времени ссыпая набравшиеся ягоды в ведро.

Более сложный вариант — это совмещение грабель и комбайна. Проще говоря, комбайн на длинной ручке, позволяющей менять угол наклона самого ковша. В видео показан пример такого приспособления:

И, кстати, обратите внимание: даже такие сложные конструкции вполне можно сделать своими руками. И при правильном изготовлении полученный комбайн будет ничем не хуже промышленного. Поэтому стоит сказать несколько слов о том, как правильно реализовать основной принцип в таком изделии

Поэтому стоит сказать несколько слов о том, как правильно реализовать основной принцип в таком изделии.

Как можно собирать чернику

Сам процесс по уборке ягод, если он выполняется без плодосборника для черники, отнимает много сил и времени. Чтобы усовершенствовать его, сборщики придумывают различные приборы, приспособления для ускорения процесса.

Для получения максимально положительного результата необходимо соблюдать следующие рекомендации относительно уборки мелких ягод:

1. Начинать работы следует в июле, когда черника полностью уже вызрела и достигла технической спелости. К этому времени нужно подготовить емкости и ягодосборники для черники.
2. Продолжительность жизни кустов составляет около 20 лет. Производить сбор ягод эффективнее с растений, возраст которых не более 15 лет. В таких плодах процент содержания полезных веществ довольно высок.
3. Убирать следует исключительно вызревшие плоды, окрас которых сине-черный. Если собрать недозревшие ягоды, то ждать, что они дозреют, не стоит. А переспевшие экземпляры очень быстро пропадут.
4. Согласно наблюдениям, лучшее время для сбора черники – полнолуние. Такие ягоды отличаются высокими вкусовыми качествами, но их следует быстро употребить, долго лежать они не будут. Чтобы плоды собрать на длительное хранение, работы стоит заранее планировать на полнолуние.
5. Оптимальное время для уборки черники – утренние и вечерние часы. Погода в день сбора должна быть сухой, прохладной.
6. Лучше всего использовать в качестве тары плетеные корзины с отверстиями для вентиляции. Как вариант, можно воспользоваться пластмассовыми емкостями, ящиками.

Сбор черники быстрее и легче производить при помощи специальных средств Совет! Определить примерно возраст растения можно по веткам. У взрослого куста большое количество боковых отростков. Среди заядлых любителей леса существует мнение, что приборы для сбора черники сильно повреждают плодовые веточки. При таком подходе показатели продуктивности у растений заметно снижаются.
