Приспособление для сбора черники

Можно ли собирать чернику комбайном

В странах постсоветского пространства табу на инструмент для сбора черники до сих пор сохранился. Жесткого контроля нет, просто закон никто еще не отменил. В то время были исследованы примитивные комбайны. После их применения урожайность черники снижалась, растению требовался длительный восстановительный период.

Новые усовершенствованные комбайны наносят минимальный вред веточкам. Механизмы официально разрешены в Швеции и Финляндии. Массово комбайнами пользуются норвежцы.

О минимальном уроне от современного комбайна можно судить по видео:

Как сделать комбайн для сбора черники своими руками

Нехитрое приспособление можно легко сделать из подручных средств. Для этого подойдут остатки и обрезки досок, толщиной в несколько мм:

  • подготовьте бумажные выкройки всех деталей: 2 боковые и 1 задняя стенка, верх, дно, ручка, деталь с зубьями;
  • разместите выкройки на обрезках дерева, обведите очертание и вырежьте;
  • соедините части гвоздями.

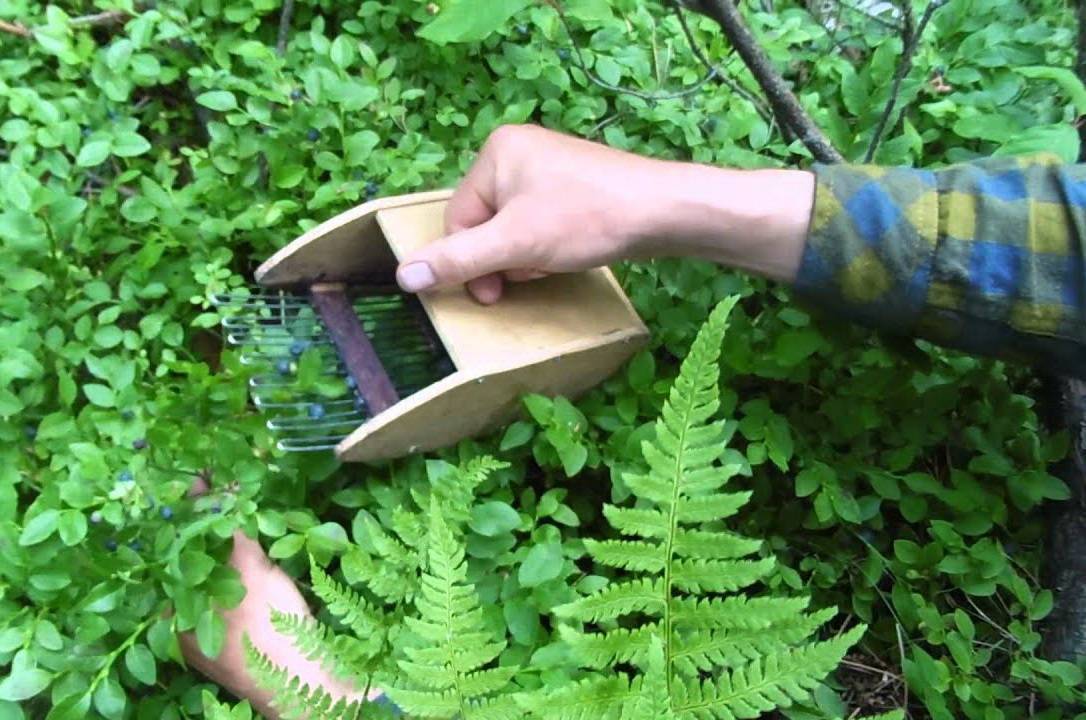

Самодельный комбайн для сбора черники может иметь зубья из толстой проволоки. Необходимо сделать несколько длинных петель, и закрепить их на нижней части устройства. О том как это сделать, смотрите видео.

Комбайн для сбора черники из пластиковой бутылки

Самый доступный способ быстро сделать приспособление — использовать за основу пластиковую бутылку. Перед тем как сделать совок для сбора черники донышко емкости необходимо отрезать.


Комбайн для сбора черники из пластиковой бутылки

Если вырезать зубья из пластика — они будут мягкими, и вы не сможете вычесать куст. Для этого следует использовать проволоку. Из неё можно легко выгнуть 8-10 зубчиков, и прикрепить их к пластиковой основе. Такой самодельный совок легок и удобен, а на изготовление уйдет всего несколько минут.

Особенности конструкции

Промышленники выпускают готовые модели сборника ягод. Однако большинство моделей делают из пластика или из тонкого легко гнущегося металла. При сборе урожая изделия повреждаются и ломаются.

Конструкция комбайна для ягод напоминает емкость с гребнем. Ведь кусты при сборе урожая «вычесывают». Ягоды остаются в приемнике, а ветки освобождаются от плодов. Ценятся модели, которые позволяют собирать урожай с минимальными повреждениями ветвей, т. к. в дальнейшем придется долго перебирать ягоды. Комбайны подходят для сбора следующих ягод

  • смородина;
  • клюква;
  • брусника;
  • черника;
  • морошка;
  • крыжовник.

Большинство дачников предпочитает самодельные конструкции комбайна. Они более надежные и долговечные. Короб делают из фанеры или дерева, а зубья из нержавеющего прута. Спицы продевают сквозь ветви и вычесывают ягоды, которые опускаются в приемник. Правильно изготовленный комбайн для сбора ягод может прослужить пять лет и более.

Внимание! Чтобы при сборе урожая плоды не повреждались, спицы с краев округляют. Чтобы вилы не отгибались и падали ягоды, прут делают из прочной стали, сечением 3 мм

Чертежи, размеры комбайнов для сборки ягод

Простой ковш со сборником и гребнем позволяет качественно и быстро собирать ягоды. Длина гребенки составляет 10-15 см, расстояние между зубьями 5 мм.

Ковши оснащают ручками из древесины, такая деталь не дает руке скользить и удобна в работе

Когда контейнер достаточно наполнен, ягоды пересыпают в ведро. Чтобы из совка не высыпался урожай, между гребнем и сборником устанавливают перегородку на шарнирах.


Подобные модели не подходят для сбора земляники, клубники и малины

Размеры ковша разнообразные. Наиболее удобными для работы специалисты считают комбайны со следующими параметрами:

  • основание (сборник) – 7*15 см;
  • боковины – 15-20*25-30 см;
  • расстояние между зубьями – 5-6 мм;
  • высота конструкции – 10 см.


Нижнюю стенку мастера делают из металлической сетки, деревянных брусочков и гребня

Классификация комбайнов ягодных

Исходя из уровня механизации все ягодные комбайны принято делить на:

  1. Ручные без механизации процессов. На их создание конструкторов вдохновляли древние прототипы, использовавшиеся на наших землях с незапамятных времен, своим видом напоминающие частые грабли на короткой ручке с привязанным к ним мешком или коробом. Сейчас это очень эргономичные контейнеры с рукоятью, оснащенные проволочным или листовым частоколом для захвата стеблей или веток;
  2. Ручные с механизацией процессов. На современном рынке представлены удерживаемыми в руке изделиями, применяющими мотор для частых поступательных движений снимающего блока, чтобы струшивать ягоды с ветки, либо же вакуумный их отсос;
    3. Автоматические под управлением оператора. Внешне напоминают обычные кормо- или зерноуборочные комбайны, за той разницей, что в них отсутствуют блоки для скоса и копающие элементы. А процессы сепарации с учетом хрупкости продукта имеет свои особенности.

Классификация комбайнов ягодных

Исходя из уровня механизации все ягодные комбайны принято делить на:

  1. Ручные без механизации процессов. На их создание конструкторов вдохновляли древние прототипы, использовавшиеся на наших землях с незапамятных времен, своим видом напоминающие частые грабли на короткой ручке с привязанным к ним мешком или коробом. Сейчас это очень эргономичные контейнеры с рукоятью, оснащенные проволочным или листовым частоколом для захвата стеблей или веток;
  2. Ручные с механизацией процессов. На современном рынке представлены удерживаемыми в руке изделиями, применяющими мотор для частых поступательных движений снимающего блока, чтобы струшивать ягоды с ветки, либо же вакуумный их отсос;3. Автоматические под управлением оператора. Внешне напоминают обычные кормо- или зерноуборочные комбайны, за той разницей, что в них отсутствуют блоки для скоса и копающие элементы. А процессы сепарации с учетом хрупкости продукта имеет свои особенности.

По доступным объемам сборки выделяют промышленные ягодные агрегаты и приспособления для домашнего пользования и небольших фермерских хозяйств.

Как сделать комбайн для сбора черники

Собирают приспособление из пластмассы, дерева, металла. Ягодосборником выступает ковш в форме коробка или матерчатый мешочек. Основным рабочим механизмом комбайна выступает гребенка. Оптимальная длина зубьев 6 см. Ширина зазоров – 5 мм. Гребенку можно приспособить от магазинной расчески или сделать самостоятельно. Обычно материалом для зубьев выступает стальная проволока или деревянные шашлычные шпажки.

На видео подробнее о самодельном комбайне:

Хапуга для сбора черники из металлического листа

Прочный комбайн получается из тонкой листовой нержавейки. На крайний случай подойдет оцинковка. Состоит совок для сбора черники из ковша и ручки. Для изготовления первого элемента выполняют следующие действия:

  1. Из листовой стали вырезают прямоугольную заготовку. По чертежу выгибают ребро жесткости. На длинных загнутых полках сверлят отверстия шагом 5 мм, куда будут вставлены зубья из проволоки.
  2. Придерживаясь чертежа, из металла вырезают элемент корпуса. Выгибают боковые полки, образуя П-образную заготовку.
  3. Зубья гребенки комбайна делают из нержавеющей прочной на изгиб проволоки толщиной 2 мм. Элементы должны иметь одинаковый изгиб. Удобнее зубья выгибать на деревянном шаблоне.
  4. Последним элементом ковша комбайна является крепежный брусок. Деревянную рейку толщиной 10 мм сверлят через каждые 5 мм. В крепежный брусок будут вставлены зубья.

В собранном виде должен получиться ковш, но пока что без рукоятки.

Для ручки комбайна понадобится кусок алюминиевой или металлопластиковой трубы. Заготовку выгибают буквой «U». На один конец надевают деревянную круглую рукоятку. Второй конец трубы вставляют в отверстие, просверленное по центру бруска. Его размер равен параметрам крепежного бруска для зубьев.

Когда все узлы комбайна подготовлены, приступают к сборке. Сначала собирают ковш. Корпус соединяют с ребром жесткости и крепежным бруском. Для фиксации используют саморезы, заклепки. Зубья из проволоки сажают в отверстия на клей, чтобы они не выпадали. Ручку бруском крепят к зафиксированному на ковше крепежному бруску. Два деревянных элемента стягивают саморезами.

Готовый ковш для сбора черники пробуют в деле. Если зубья сильно травмируют ветки черники, проверяют зазоры. Возможно, некоторые элементы согнуты и плотно зажимают побеги.

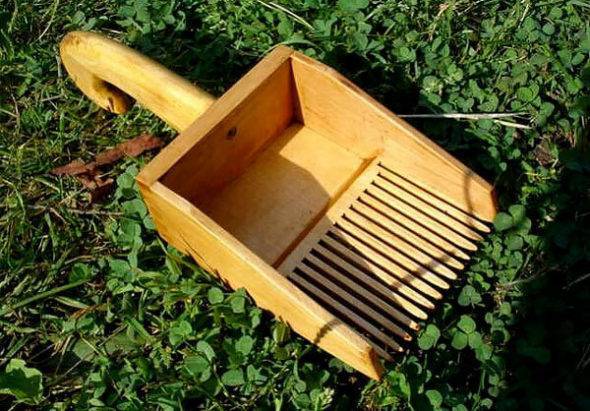

Ягодосборник для черники из дерева

Простой комбайн для черники своими руками получается из фанеры. По сути, устройство напоминает ковш экскаватора. Из фанеры выпиливают 5 заготовок: боковые элементы одинаковой формы и размера, верхняя крышка, задняя заглушка и нижняя расческа. Четыре фрагмента легко выпилить электролобзиком. Сложность состоит в изготовлении пятой детали – расчески. На прямоугольном куске фанеры точно расчерчивают зубья с одинаковым зазором. Каждый пропил аккуратно осуществляют, чтобы не сломать элемент расчески.

Заготовки соединяют между собой саморезами. К верхней крышке ковша комбайна крепят П-образную ручку. Ее делают из тонкой трубки или стальной пластины.

Комбайн для черники из пластиковой бутылки

Примитивный комбайн быстро можно соорудить из ПЭТ емкости. Бутылка выступит плодосборником для черники и гребенкой. Если во время прогулки в лесу попался урожайный куст, а комбайна с собой нет, стоит заглянуть в рюкзак. Взятый на пикник кетчуп, кефир или другой продукт в бутылке придется быстро использовать. Если есть выбор, емкость желательно брать жесткую с широким горлышком небольшого объема. Дополнительно из материалов потребуется палка, что не дефицит в лесу, кусок веревки или скотч. Из инструментов нужен нож или ножницы и маркер.

Уложив бутылку набок, маркером на боковой стенке рисуют окошко в виде флажка. Рабочей стороне, направленной зубьями к днищу емкости, придают форму английской буквы «W». По разметке ножом или ножницами вырезают фрагмент. Края гребенки достаточно острые, чтобы срезать чернику. Чем жестче стенка бутылки, тем прочнее получится расческа.

Вырезанный фрагмент выбрасывают. Для комбайна он не нужен. Бутылку плотно привязывают к палке донышком вверх. Желательно использовать скотч. С веревки бутылка будет соскальзывать. Сбор урожая осуществляют протягиванием приспособления по веточкам. Острая гребенка для сбора черники срезает тремя зубьями ягоды, и они скатываются в горлышко бутылки. Когда плодосборник заполнится, откручивают пробку. Через широкую горловину ягоды высыпают в кошелку.

Как сделать клюквенный комбайн для сбора клюквы своими руками

Любому человеку, который хоть раз собирал клюкву, известно, как трудно собирать вручную мелкие ягоды и как долго это нужно делать, чтобы набрать корзинку доверху. Гораздо проще не срывать их каждую по отдельности, а применить для сбора простое приспособление – клюквенный комбайн.

Сделать его своими руками несложно, для этого не нужно обладать какими-то особыми знаниями и умением. В качестве материала для изготовления лучше всего использовать прочное сухое дерево или лист из тонкого металла. Для того чтобы сделать комбайн понадобятся:

  • кусок оцинковки или жести;
  • деревянные планки толщиной не более 1 см;
  • жесткая толстая проволока для изготовления зубцов;
  • кусок дерева или кусок металлической пластинки для ручки;
  • ножницы по металлу;
  • ножовка или лобзик;
  • дрель;
  • быстросохнущий клей;
  • саморезы.

Последовательные шаги по изготовлению самодельного комбайна для сбора клюквы:

  1. Вырезать из плотной бумаги лекало согласно чертежу.
  2. Положить его на лист металла.
  3. Вырезать нужные детали ножницами.
  4. Один за другим согнуть их таким образом, чтобы можно было соединить их в единое целое.
  5. Из проволоки изготовить зубцы в нужном количестве.
  6. Для их закрепления понадобится крепежный элемент, который можно выполнить из небольшого деревянного бруска.
  7. В нем просверлить отверстия глубиной 1,5–2 см и шириной по диаметру стержней.
  8. Изготовить ручку из дерева или металла такого размера, чтобы она удобно лежала в руке.
  9. Проволоку согнуть, концы смазать слоем клея и вставить в отверстия крепежной планки, прижать и подождать, пока они приклеятся.
  10. Получившуюся конструкцию саморезами прикрутить к корпусу.
  11. Изготовить ручку и также присоединить ее к другой планке.
  12. Соединить корпус и боковины саморезами.
  13. Плоскогубцами загнуть края корпуса возле располагающихся с краю зубцов.

Второй вариант комбайна для собирания ягод, который можно соорудить в домашних условиях, – выполненный из дерева. Его изготовить еще легче: просто разрезать планки по требуемым размерам и соединить их вместе клеем или саморезами.

Зубцы можно аккуратно пропилить лобзиком или ножовкой на передней кромке корпуса и зачистить шкуркой места срезов. Чтобы дерево служило дольше, его можно покрыть лаком и высушить.

Как вариант, можно сделать зубцы из металлических стержней.

Устройство для сбора клюквы стоя

Такое приспособление может сделать мастер, хорошо владеющий инструментами. Оно достаточно сложное, но зато им можно, не наклоняясь, собирать клюкву. Все детали короба выпиливают из куска толстой фанеры, планку гребенки тоже.

Гребенку делают просто:

  • в планке просверливают ряд отверстий;
  • нарезают проволоку на куски нужной длины;
  • зубья фиксируют в отверстиях клеем.

Замечание!

Чтобы клюква во время сбора не высыпалась, устанавливают подвижную пластину.

Заднюю стенку ковша делают составную, нижняя деталь подвижная. Ее крепят к верхней части на мебельные шарниры, к боковым стенкам фиксируют кусками резины. Такая конструкция позволяет стоя высыпать клюкву в ведро.

Для этого к крышке прикрепляют один конец веревки, второй привязывают к подвижной рукоятке, которую прикрепляют на болты к высокой ручке из 2-х пластиковых трубок. Их длину определяют опытным путем, чтобы сборщику было удобно.

Технология валки деревьев и распиловка бревен – это понятия, с которым должен быть знаком каждый владелец бензопилы….

В отверстия трубок забивают деревянные чопики, снаружи на саморезы прикручивают пластинки из фанеры. К коробу трубки прикрепляют с помощью мебельных уголков и болтов. Соединение получается подвижным, что очень удобно при сборе черники стоя. К верхней части трубок прикручивают узкую полоску фанеры − ручку. Ее обматывают мягкой тканью и изолентой.

Как сделать стакан-комбайн для сбора ягод своими руками

Простейшую модель изготавливают из шашлычных шпажек и листа фанеры. Для работы подойдут два небольших отрезка 10*10 см. Порядок изготовления стакана-комбайна для сбора ягод:

  1. Из фанеры вырезают два круга. Из одной детали выбирают середину, оставив ободок шириной 0,7-1 см. В обеих заготовках проделывают отверстия сверлом 3 мм, с шагом 5 мм. Детали тщательно зашлифовывают наждачной бумагой. Обрабатывают влагоотталкивающим составом.

    На основы наносят столярный клей и вставляют шпажки сначала в кольцо, затем в донце

  2. Сбор урожая производят, помещая ветку в стакан. Ягоды будут отрываться от плодоножки и падать в комбайн.

    Конструкция недолговечна, т. к. качество шпажек слабое, они быстро ломаются под воздействием веток

Изготовление комбайна для сбора ягод

Виктор Воже Как выбрать комбайн для сбора черники, брусники и подобных ягод.

Выбор таких комбайнов больше чем клюквенных. Их проще делать, они дешевле. В продаже появились финские, китайские, русские. Финские пластмассовые комбайны для русских ПРОФЕССИОНАЛОВ – сборщиков не подходят по тому, что механически не прочны. При мне за день сбора ягод в трёх из четырех комбайнов сломались пластмассовые гребёнки. Ягоды черники при сборе летят до четырех метров вперёд от сборщика ягод, в виду большой упругости пластмассы. При сборе ягод в Финляндии бывалые сборщики советуют покупать русским на 15 евро дороже, но Шведские комбайны, эти деньги окупаются за один день сбора ягод. Эти сведения взяты из советов с форума о сборе ягод в Финляндии нашими соотечественниками. Гребёнки китайских и русских комбайнов сделаны из двухмиллиметровой проволоки. Блок гребёнки состоит из одного стержня, а не из двух загнутых по середине и поэтому на одиночный стержень диаметром 2 мм. , как на вилку накалываются ягоды, рвутся листья и ветки ягодника. Выбирая комбайн для сбора черники, брусники сборщик ягод должен выбрать с такой гребёнкой, где в передней части стержни загнуты на 180 градусов, а если блок состоит из одного стержня, то он должен быть диаметром не меньше 4 мм и закруглены. Такие комбайны выпускались в СССР до 1991 г. Рассмотрим устройства для сбора ягод (кроме клюквы) которые продают на рынках и магазинах России.

№ 1 Плодосборник Ч -1 изготовляют: в Китае, в п. Серёдка Псковской обл. , в ООО « Тверь» г. Тверь. Тяжёлый – 620 грамм . Стержни острые, накалывает ягоды, рвет листья и побеги ягодника. Не пригоден к сбору ягод.

№ 2 Производитель ООО «Канопус» Владимирская обл. Очень оригинальное решение, просто отрубили у клюквенного комбайна основные стержни гребёнки и получилось то, что видите на фото. Тяжёлый – 660 грамм. Сам ещё не успел испытать на сборе черники, в виду пожаров – запретили поездки в лес.

№ 3 Плодосборник с заслонкой. Изготовитель ООО Фирма «Цикл» г. Ковров. Недостатки: острые зубья гребёнки, колет ягоды, рвёт листья, собирает удовлетворительно. После обработки напильником зубьев гребёнки или замены на металлическую гребёнку собирает хорошо. Легкий.

№ 4 Финский комбайн из пластика. Зубья из пластика ломаются при первых пробных испытаниях, часть ягод черники летит на несколько метров от сборщика в виду большой упругости пластика. На бруснике уже не испытать в виду поломки зуба гребёнки. Для сбора ягод профессионалов сборщиков не пригоден.

№ 5 Финский металлический комбайн. Тяжёлый, но на испытаниях сбора черники показал хорошие результаты. В России, по данным интернета, не продаётся.

№ 6 Бруснично- черничный комбайн ручного изготовления моей конструкции. Лёгкий, вес 400 грамм. Стержни 2 мм, пружинная проволока, загнутые на 180 градусов, с заслонкой. Можно регулиривать расстояние между стержнями гребёнки (стоит 5 мм.) от 4мм. до 7мм., путём сжатия или разгиба пассатижами стержней блоков гребёнки для сбора мелких или крупных видов ягод. Десятки лет испытаний, собирает комбайн хорошо.

Из моего опыта по сбору ягод черники, брусники могу порекомендовать:

№ 3 После небольшой доработки комбайн ООО «Цикл». № 5 Финский металлический комбайн, стержни 4мм., закруглённые на концах. № 6 Комбайн для сбора черники брусники и подобных ягод моего ручного изготовления (но многие сборщики ягод считают, что изготовлено устройство на заводе). ..

Комбайн для сбора ягод, приспособление о котором пойдет речь в этой статье. Это совочек или гребень специальная конструкция которых очень хорошо приспособлена для ручного сбора ягод в лесу.

Урожай леса еще в старые времена не собирался вручную. Для этого существовал совок для сбора ягод, который конечно же делали самостоятельно. Такой специальный инвентарь был полностью деревянный. Немного позже он мог быть уже металлический или комбинированный.

Практически ничего не изменилось с тех пор, только лоток для сбора ягод (брусника черника клюква) стал более удобным. Да еще можно заказать комбайн для сбора ягод, а не ехать куда либо за ним, тем более нет необходимости мастерить его самому. Это экономит время и опять же удобно.

Вред механизированного сбора ягод для ягодных кустарников

Устройства для сбора плодов в 2-3 раза облегчают и ускоряют работу, поэтому их активно используют сборщики-промысловики. Инструменты, сделанные кустарным способом, травмируют кусты, если при их изготовлении не соблюдены определенные правила.

Безопасными считают приспособления, если отсутствуют острые режущие кромки, концы зубьев скруглены. Гребенка во время работы не царапает стебли. Зазор между спицами оптимальный, позволяющий пройти листьям и веткам, но задерживающий плоды.

Приспособления, не отвечающие этим требованиям, считают браконьерскими. С их использованием борется министерство природных ресурсов. При варварском отношении к природе, урожайность ягодников снижается, на полное восстановление уходят годы. В России, Украине, Беларуси, сборщиков за использование браконьерских ручных устройств штрафуют.

Как сделать комбайн для сбора черники своими руками

Простой плодосборник легко изготовить самостоятельно из подручных материалов, которые всегда есть в кладовой, сарае или гараже. В ход пойдут любые стальные или полимерные контейнеры. К ним крепят гребёнку, ручку, заслонку, чтобы получился полноценный ягодосборочный комбайн. Идеи или чертежи можно взять из интернета либо придумать собственную оригинальную конструкцию.

Чертежи и инструменты

Перед началом работ по сборке приспособления необходимо подготовить схемы и необходимый инвентарь. Для изготовления «хапуги», совка, ковша из металлического листа понадобятся чертежи с изображением развёрнутой заготовки, указанием размеров, линий сгиба. Из инструмента понадобятся:

  1. Разметочный инвентарь.
  2. Слесарный инструмент.
  3. Ножницы по металлу, ножовка.
  4. УШМ (болгарка), шлифовальная машинка.
  5. Сварочный аппарат.
  6. Крепёжные изделия.

Из металлического листа

Изготовить плодосборник можно из стали. Его размеры легко варьировать, подстраивая под собственные нужды. Ход работы:

  1. На металлический лист переносят контуры заготовки, вырезают детали.
  2. Изгибают элементы согласно схеме.
  3. Гнут зубцы гребёнки из легированной проволоки для формирования «граблей».
  4. Соединяют компоненты сваркой или метизами.
  5. Сверху прикручивают ручку.

Из дерева

Комбайн можно сделать из фанеры. Для этого вырезают 5 деталей: 2 одинаковых боковины, верх, низ, заднюю крышку. Сложность изготовления заключается в скребке. Необходимо точно расчертить зубцы, сделать пропилы нужной ширины. Скрепляют детали саморезами, предварительно промазав места стыков столярным клеем. Сверху плодосборник необходимо вскрыть лаком или краской для предотвращения намокания.

Из пластиковой бутылки

Компактный аппарат получится из пластиковой тары из-под воды, напитка или другого содержимого. Бутылка выступит плодосборником для черники и гребенкой. Всё что понадобится: нож, палка, скотч или кусок верёвки. К дереву привязывают бутылку. Предварительно в ней прорезают отверстие, формируют зубья, которые будут удерживать ягоды и срывать их с кустов.

Из канистры

Неплохой самодельный аппарат получится из прямоугольной тары для хранения строительных смесей. Такая канистра уже имеет ручку, прочные стенки. Делают плодосборник из 3 частей. Понадобится верх, дно и гребенка. Последнюю также делают из элементов канистры или другого, более прочного материала. Детали соединяют между собой винтами с широкими шайбами для усиления мест крепления.

Чертежи и размеры

Для черники, крыжовника, клюквы и брусники подходит самый простой ковш с углублением. К нему спереди приделана гребенка с зубьями длиной 10—15 мм, которые удалены друг от друга на 4–5 мм. Сзади ковш оснащен ручкой для более удобной работы. Ягоды легко срываются с куста и скатываются в контейнер, а затем их можно пересыпать в ведро или другую емкость.

Параметры такого ягодосборника будут следующими:

  • основание в виде прямоугольника со сторонами 72 и 114 см;
  • боковины, которые выгибаются П-образно по чертежу, приведенному ниже;
  • зубья гребенки толщиной 2 мм и длиной 10 мм;
  • расстояние между зубьями – 5 мм.

Рисунок 1. Чертеж металлического ягодосборника

Это обусловлено тем, что у них слишком крупные листья, которые плохо проходят между зубцами гребенки. Землянику рекомендуется собирать в больших масштабах покупными ягодосборниками-пылесосами, которые наносят минимальные повреждения нежным стволам и усам растения.

Сбор конструкции

Прежде чем приступить к конструированию, следует сделать чертежи. На них в подробностях описываются все размеры, детали устройства. Затем из металла вырезается дно аппарата и его корпус.

Как только дно и корпус будут готовы, изготавливается гребенка. Ее рекомендуется делать из трехмиллиметровой проволоки. Длина штырей должна быть не более десяти сантиметров.

С одного торца загибается край для надежной фиксации деталей.

Спереди комбайны для сбора черники закрываются кусочком металла. В ней делают отверстия для размещения стержней. Между зубцами выдерживается расстояние около четырех миллиметров. Край металлической пластинки загибается. Это необходимо для того, чтобы не дать собранным ягодам упасть.

Проволочные стержни фиксируются к основе аппарата.

Боковые детали могут иметь любую высоту. Она выбирается по желанию. Их соединяют с дном и передней частью конструкции.

Сверху к устройству приделывается ручка. Она может быть выполнена из металла или дерева.

Как сделать комбайн для сбора черники

Собирают приспособление из пластмассы, дерева, металла. Ягодосборником выступает ковш в форме коробка или матерчатый мешочек. Основным рабочим механизмом комбайна выступает гребенка. Оптимальная длина зубьев 6 см. Ширина зазоров – 5 мм. Гребенку можно приспособить от магазинной расчески или сделать самостоятельно. Обычно материалом для зубьев выступает стальная проволока или деревянные шашлычные шпажки.

На видео подробнее о самодельном комбайне:

Хапуга для сбора черники из металлического листа

Прочный комбайн получается из тонкой листовой нержавейки. На крайний случай подойдет оцинковка. Состоит совок для сбора черники из ковша и ручки. Для изготовления первого элемента выполняют следующие действия:

  1. Из листовой стали вырезают прямоугольную заготовку. По чертежу выгибают ребро жесткости. На длинных загнутых полках сверлят отверстия шагом 5 мм, куда будут вставлены зубья из проволоки.

  2. Придерживаясь чертежа, из металла вырезают элемент корпуса. Выгибают боковые полки, образуя П-образную заготовку.

  3. Зубья гребенки комбайна делают из нержавеющей прочной на изгиб проволоки толщиной 2 мм. Элементы должны иметь одинаковый изгиб. Удобнее зубья выгибать на деревянном шаблоне.
  4. Последним элементом ковша комбайна является крепежный брусок. Деревянную рейку толщиной 10 мм сверлят через каждые 5 мм. В крепежный брусок будут вставлены зубья.

В собранном виде должен получиться ковш, но пока что без рукоятки.

Для ручки комбайна понадобится кусок алюминиевой или металлопластиковой трубы. Заготовку выгибают буквой «U». На один конец надевают деревянную круглую рукоятку. Второй конец трубы вставляют в отверстие, просверленное по центру бруска. Его размер равен параметрам крепежного бруска для зубьев.

Когда все узлы комбайна подготовлены, приступают к сборке. Сначала собирают ковш. Корпус соединяют с ребром жесткости и крепежным бруском. Для фиксации используют саморезы, заклепки. Зубья из проволоки сажают в отверстия на клей, чтобы они не выпадали. Ручку бруском крепят к зафиксированному на ковше крепежному бруску. Два деревянных элемента стягивают саморезами.

Готовый ковш для сбора черники пробуют в деле. Если зубья сильно травмируют ветки черники, проверяют зазоры. Возможно, некоторые элементы согнуты и плотно зажимают побеги.

Ягодосборник для черники из дерева

Простой комбайн для черники своими руками получается из фанеры. По сути, устройство напоминает ковш экскаватора. Из фанеры выпиливают 5 заготовок: боковые элементы одинаковой формы и размера, верхняя крышка, задняя заглушка и нижняя расческа. Четыре фрагмента легко выпилить электролобзиком. Сложность состоит в изготовлении пятой детали – расчески. На прямоугольном куске фанеры точно расчерчивают зубья с одинаковым зазором. Каждый пропил аккуратно осуществляют, чтобы не сломать элемент расчески.

Заготовки соединяют между собой саморезами. К верхней крышке ковша комбайна крепят П-образную ручку. Ее делают из тонкой трубки или стальной пластины.

Комбайн для черники из пластиковой бутылки

Примитивный комбайн быстро можно соорудить из ПЭТ емкости. Бутылка выступит плодосборником для черники и гребенкой. Если во время прогулки в лесу попался урожайный куст, а комбайна с собой нет, стоит заглянуть в рюкзак. Взятый на пикник кетчуп, кефир или другой продукт в бутылке придется быстро использовать. Если есть выбор, емкость желательно брать жесткую с широким горлышком небольшого объема. Дополнительно из материалов потребуется палка, что не дефицит в лесу, кусок веревки или скотч. Из инструментов нужен нож или ножницы и маркер.

Уложив бутылку набок, маркером на боковой стенке рисуют окошко в виде флажка. Рабочей стороне, направленной зубьями к днищу емкости, придают форму английской буквы «W». По разметке ножом или ножницами вырезают фрагмент. Края гребенки достаточно острые, чтобы срезать чернику. Чем жестче стенка бутылки, тем прочнее получится расческа.

Вырезанный фрагмент выбрасывают. Для комбайна он не нужен. Бутылку плотно привязывают к палке донышком вверх. Желательно использовать скотч. С веревки бутылка будет соскальзывать. Сбор урожая осуществляют протягиванием приспособления по веточкам. Острая гребенка для сбора черники срезает тремя зубьями ягоды, и они скатываются в горлышко бутылки. Когда плодосборник заполнится, откручивают пробку. Через широкую горловину ягоды высыпают в кошелку.
