Как самостоятельно сделать пресс для яблок

Прессовая соковыжималка для больших объемов яблок

Соковыжималку для больших объемов яблок своими руками можно сделать из металлического пресса, прикрепленного к длинному винту. Фактически устройство будет работать по принципу домкрата. Схема изготовления конструкции выглядит так:

1. Из металлических профилей, чугунных прутьев и деревянных реек выполняют устойчивую опорную конструкцию. Скреплять ее детали между собой лучше всего при помощи сварки, поскольку крепежи со временем могут разболтаться.
2. В верхней перемычке конструкции просверливают отверстие и приваривают поверх него гайку крупного диаметра.
3. Пропускают через дырку длинный винт, а к его основанию прикрепляют достаточно тяжелую металлическую платформу, которая будет выполнять функцию пресса для значительного объема плодов.
4. Ставят в нижней части конструкции большую перфорированную емкость, на ее внутренних стенках и на дне закрепляют фильтрующую ткань или мелкоячеистую сетку.
5. Подставляют под бак резервуар приличного объема. В него будет стекать готовый сок из мякоти яблок.

Фрукты в крупном объеме засыпают в бочку, а потом начинают крутить винт, опуская на плоды тяжелую платформу. Яблоки при сплющивании отдадут сок, который вытечет в подставленный резервуар. Большой объем мякоти при этом останется на фильтрующей сетке.

Чтобы выжимать сок из яблок своими руками было проще, перед загрузкой плоды можно нарезать небольшими кусочками

Прессовая соковыжималка для яблок своими руками

Как правило, прессовым агрегатам отдают предпочтение виноделы, поскольку в процессе работы они не нагревают мезгу и не дробят косточки.

Что понадобится

Для самостоятельной сборки классического пресса необязательно использовать специальные чертежи и сварочный аппарат. Конструкцию можно выполнить из дерева с помощью обычных инструментов и крепежа, а именно:

• ножовка по металлу или дереву;
• молоток;
• набор отверток;
• болты, гайки, саморезы;
• пассатижи.

Составляющие пресса:

• доски, деревянные бруски или рейки;
• лист из нержавеющей стали;
• бочка или бак;
• вентиль;
• поршень-гнет;
• металлический швеллер.

Желательно чтобы деревянные элементы были выполнены из дуба, бука или березы, так как в силу своей биологической активности хвойные породы изменяют вкус сока.

Дренажные решетки не должны быть сделаны из ДСП, поскольку в готовый продукт будет попадать пыль, содержащая фенолформальдегидный клей.

Пошаговая инструкция изготовления

Алгоритм сборки прессового агрегата следующий:

1. Создать устойчивую конструкцию – с этой целью можно использовать не только металлический материал, но и дерево. В то же время верхняя перемычка должна быть выполнена из металлической планки.
2. Приварить гайку к перемычке, расположенной на верхней планке. В дальнейшем сквозь нее будет прокручиваться винт, обеспечивающий направленную нагрузку.
3. Присоединить к основанию винта платформу, оказывающую давление на сырье в бункере.
4. Сделать перфорированный бак, оснащенный отверстиями, отвечающими за стекание сока.
5. Прикрепить на стенки бака фильтрующую ткань.
6. Установить внизу конструкции резервуар, который будет принимать готовый продукт.

Важно! В качестве материала для фильтрации сока рекомендуется использовать лавсан или полиэстер, отличающийся сетчатой структурой. Грамотно выполненная соковыжималка прослужит долгие годы и поможет переработать большой объем урожая

Грамотно выполненная соковыжималка прослужит долгие годы и поможет переработать большой объем урожая.

Предыдущая

Переработка яблок

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

• Сварочный аппарат;
• Дрель;
• Болгарка;
• Бак – 50 литров;
• Металлический швеллер 10-12 мм – 150 мм;
• Металлический уголок 40-50 мм – 3200 мм;
• Дубовые рейки 40х25х400 мм – 50 шт;
• Ткань – 1 кв.м;
• Домкрат – 1 шт;
• Кран – 1 шт;
• Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения. Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса. В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера. В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.  Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость. В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

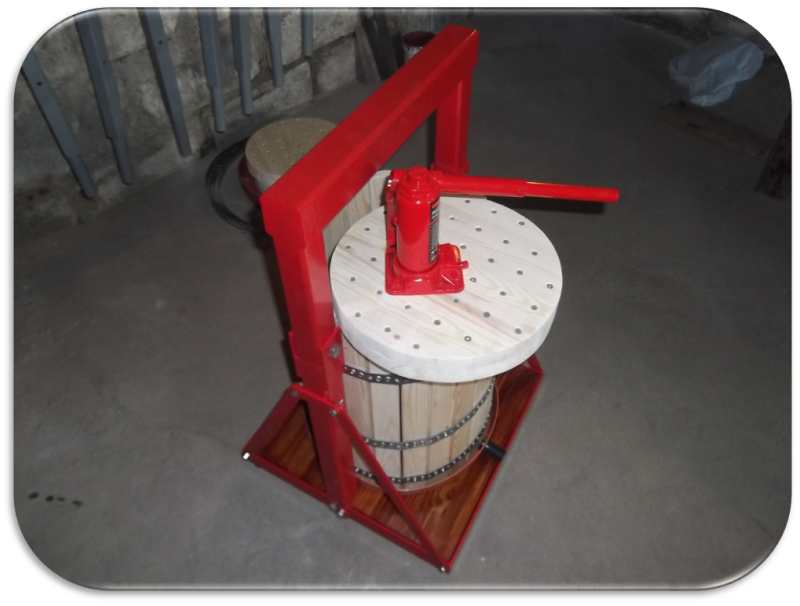

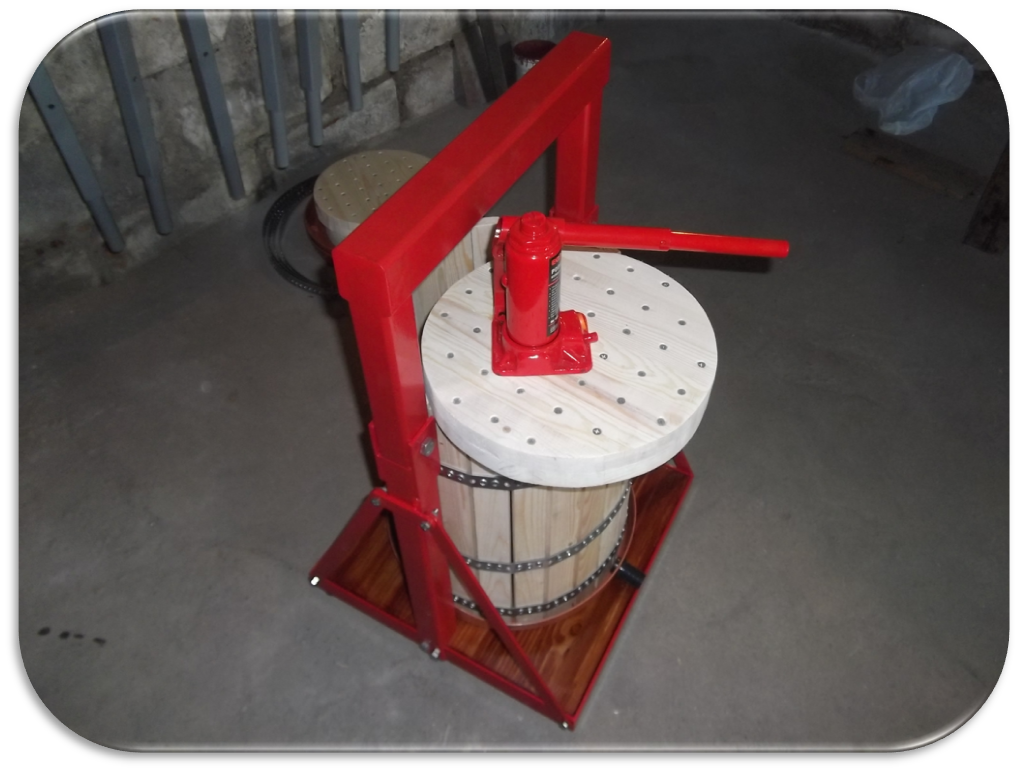

Как сделать пресс из домкрата своими руками: материалы, размеры

Пресс для отжима сока состоит из:

• несущей рамы,
• поддона для сока,
• плашек для отжима,
• матерчатой ткани для жмыха;
• домкрата.

Наиболее трудозатратно изготовление мощной рамы, которая бы выдержала давление на разрыв до 1000 кг. Раму мы изготовили из металлического профиля и уголка. Ширина рамы определилась по размеру поддона – 36 см. Высота рамы – по размерам поддона и домкрата – 55 см.

Боковые стойки изготовлены из прямоугольного профиля 70*25 со стенкой в 2 мм. Низ рамы – профиль 50*50. Мы попробовали установить такой же профиль и наверх рамы, но при работе домкрат начал мять профиль – слишком тонкий металл 2 мм. Поэтому верх рамы заменили на уголок 50*5 мм. Соединение профилей производится двумя болтами 10 мм в каждом углу.

Жмых укладываем в матерчатые пакеты. Материал должен быть достаточно плотный, чтобы его не разорвало от давления. Мы использовали полотно для простыней типа бязи. Пакеты со жмыхом укладываются между плашками толщиной не менее 20 мм. Верхнюю плашку, на которой устанавливается домкрат, лучше сделать потолще – 30 мм. На плашках можно сделать горизонтальные пропилы глубиной 3-5мм для лучшего оттока сока.

начинаем давить сок из жмыхаткань для жмыха должна быть плотнойпресс, сделанный своими руками в действии (фото 2015)жмых кладем в 2 яруса; сок стекает по прорезанным желобкам в плашках

Такой пресс из домкрата с рамой, сделанной своими руками, намного облегчает переработку фруктов. Пресс хорош для отжима яблок, груш и винограда. В переработку идет вся падалица и снятая с деревьев «некондиция». И теперь в компост у нас идет вполне отжатый жмых, а витамины достанутся внукам.

Как видите, самодельный пресс из домкрата легко сделать своими руками. А в хозяйстве он незаменимый помощник. Наверняка и у вас на участке найдутся металлические профили и противень, которые статут полезным дополнением к обычному домкрату из машины. Причем можно использовать не только гидравлический домкрат, но и механику.

Винтовой пресс

Сок при каждом вращении

Такие конструкции приводятся в действие посредством вращения крупных лопастей.

В отличие от оборудований на основе домкрата, в винтовых аппаратах требуется применение значительных ручных усилий, что снижает производительность такого устройства.

Основные элементы:

• станина;
• корпус (в него помещают мезгу);
• чаша или поддон ил листа металла, сбитых деревянных досок;
• рабочий узел;
• пара металлических труб;
• круг под верстачный винт;
• поршень;
• деревянные решетки.

Пошаговая инструкция

1. В зависимости от размера будущего пресса выбираются металлические трубы нужной длины, а также профиль, которые свариваются между собой буквой «П».
2. В расположенном на торце профиле проделывается отверстие, которое должно пропускать винтовую головку с резьбой. Ее необходимо закрепить с помощью простой обычной сварки.
3. К трубам нужно приварить опорную конструкцию или струбцину.
4. Снизу винта устанавливается упор в форме круга (металлического или деревянного) с диаметром на 0,5 – 1 см меньше, чем размер емкости для мезги. Сверху крепится рукоятка, которая будет вращать винт над упором.
5. Чтобы изготовить корпус, берут деревянные рейки шириной 3-5 см и толщиной до 0,5 см. Их режут на 20-30 одинаковых по длине элементов и затирают на торцах наждачной бумагой, что позволит в будущем свободно помещать ткань для фильтра в емкость.
6. Из металлической пластины шириной 3-5 см вырезается 4 полоски по длине окружности корпуса. На расстоянии примерно 6 см для внешнего круга и 5-5,3 см – для внутреннего проделываются отверстия для болтов. Рейки также нужно просверлить на одинаковой высоте снизу и сверху.
7. Собирается корпус посредством попарного крепления каждой рейки к верхним и нижним внутренним и верхним пластинам. Чтобы было удобнее вынимать отходы от яблок, следует сделать своими руками «дверцу». Для этого четверть длины окружности крепится на отдельных пластинах, а к общему корпусу фиксируется с помощью петель или других специальных деталей.
8. Поддон изготавливается из стального листа с загнутыми краями примерно на 7-10 см или пластикового таза, в котором проделывается отверстие.

Соковыжималка своими руками: инструкция и видео

Качество магазинных соков нередко вызывает оправданные нарекания. В обществе давно сложилось мнение, что самый безопасный напиток из овощей или фруктов это выжатый «своими руками».

Необходимым аппаратом для этой нехитрой процедуры является соковыжималка. Недостатка в недорогих соковыжималках для городской кухни нет.

Более мощные машины оказываются дороги и недоступны. Выходом в такой ситуации может стать соковыжималка для яблок или других фруктов своими руками.

Принцип действия

Чтобы выяснить, как сделать соковыжималку и приступить к реализации собственного проекта необходимо понять, как она работает. Изготовление сока включает измельчений фруктов или овощей и собственно отжим.

В зависимости от конструкции прибора процессы могут выполняться последовательно или одновременно.

В центробежных моделях вначале следует измельчение центрифугой, затем в дело вступает пресс.

Шнековые аппараты извлекают сок в процессе переработки.

Конструктивные элементы

Вне зависимости от выбора шнековой или центробежной конструкции для сборки самодельной соковыжималки потребуются:

• устройство для измельчения и отжима;
• бункер для закладки;
• емкость для сбора выжимки.

Дальнейшая конструктивная сложность зависит от технических возможностей.

Самый простой вариант ручное измельчение с последующим помещением под винтовой пресс. Более сложные версии предполагают наличие механического привода измельчителя.

Шнековые варианты с одновременным измельчением и выжимкой более затратны и потребуют больше времени для изготовления.

Как сделать основные детали прессов

Изначально нужно подготовить металлическое основание, затем формировать верхнюю половину рамы, располагаемую горизонтальным образом. Для нее подбирают очень прочный материал с толстыми стенками, что позволит исключить деформацию составляющих при нагрузке. Исключить коррозию можно, обработав поверхность рамы краской. Затем на основание укладывают фанеру, сверху устанавливают бачок с поддоном. Фанеру покрывают лаком.

Поддон

Если пресс изготавливается самостоятельно, важно правильно изготовить поддон. Здесь иногда используют большой горшок, где возле бортика вырезают круглое отверстие и закрепляют трубочку. Посредством этой трубочки сок будет стекать из поддона в приемник

Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку

Посредством этой трубочки сок будет стекать из поддона в приемник. Работая с конструкцией, нужно соблюдать аккуратность. Поддон может поломаться, если зацепить трубку, поддон, или уронить что-либо на него нечаянно. По неаккуратности можно вырвать трубку. По этой причине поддон предпочтительнее выбирать из стали-нержавейки, а к отверстию приварить металлическую трубку.

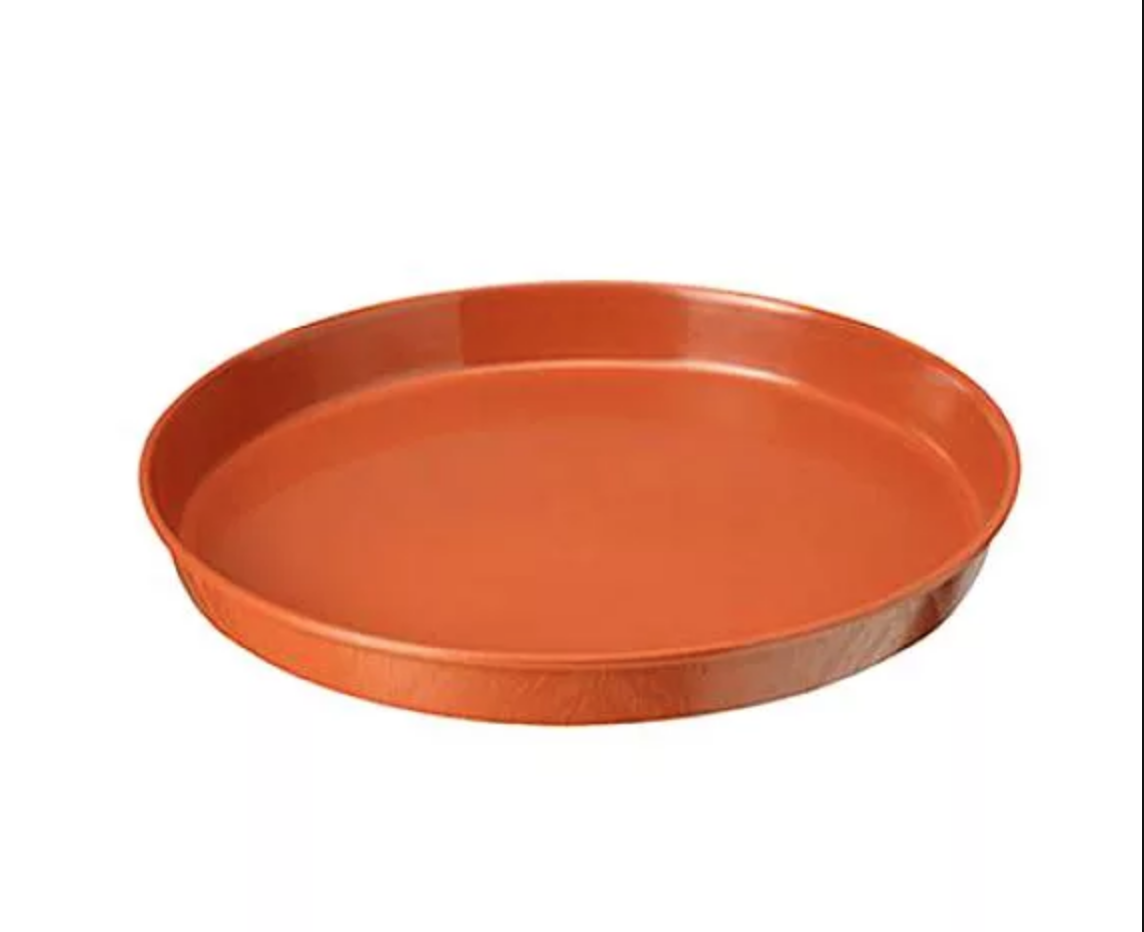

Поддон можно сделать из большой тарелки или из подставки под цветочный горшок

Фильтры

Фильтрами служат мешочки, в которые складывают мезгу. Лоскуты ткани, которые нужны для изготовления мешочков с плодами, должны быть прочными. Для этого подходят: бязь, хлопок или мешковина. Некоторые используют льняное полотно. Плотность ткани не должна уменьшать ее фильтрационные качества, но и не должна быть ворсистой.

Для фильтрации сока стоит использовать прочную ткань с мелкой сеткой, например, лавсан или полиэстер.

Дренажная решетка

Решетку для дренажной функции в виде корзины можно смастерить из дубовых, березовых или буковых дощечек. Выбирают такие, толщина которых равна 20 мм и более. Для этого берут несколько одинаковых дощечек, две стальные полосы, саморезы, имеющие специальное покрытие. Дощечки прикручивают к полосам, загибают полосы по кругу, закрепляют болтами. Корзина готова. Расстояние между планками около 10 мм. Не стоит брать пластинки из ДСП, такой материал будет выделять в сок смолы, опилки и прочие вредные вещества.

Для пошива мешочков используют любую прочную ткань, которая не порвется при давлении сырья. Кроме того, ткань должна обладать фильтрующими свойствами.

Измельчитель

Эта деталь является обязательной частью прессов, поскольку их модели работают в комплексе с такой составляющей любой отжимающей конструкции. Наиболее простым среди подобных измельчающих механизмов считается барабан-терка из стали, который помещают в самодельный кожух с отверстием для загрузки мезги. При повороте ручки измельчитель приводят в движение, превращают плоды в мезгу.

Делают его из листа влагостойкой фанеры, листа антикоррозийной стали или деревянных дощечек. Полученный бункер монтируют на круговой вал. Ко дну бункера крепят два брусочка для устойчивости. Внизу полученной емкости врезают валик из деревянного материала, на которые накручены саморезы по спирали. Ось вращения элемента выводят наружу, вставляют дрель в него. Он будет играть роль измельчительного барабана. Для этого можно воспользоваться обычной скалкой, которая есть на каждой кухне.

Изготавливая модель приспособления для получения сока, следует обратить внимание на ее устойчивость. Чтобы справиться с этой проблемой внизу рамы приваривают три куска трубы с квадратным сечением. Они будут вместо ножек придавать агрегату устойчивость

В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон

Они будут вместо ножек придавать агрегату устойчивость. В верхней части импровизированных ножек укладывают подставку, сделанную из досок или деревянной плиты, где размещают поддон.

Самостоятельно сделать пресс для качественного отжима для получения любого сока можно, не затрачивая на это больших денежных средств или специальных умений, навыков или знаний. Использования сложного оборудования тоже не требуется.

Силовой элемент конструкцииПоршень

Описание устройства и его функций

Дробилка – это аппарат с ручным или электрическим приводом.

Состоит из желоба для подачи сырья, камеры с теркой, диском, ножами или барабаном для измельчения и приспособления для отвода порезанных плодов в подготовленную емкость.

Для бытового использования встречаются модели до 10 тыс. руб., а для обеспечения промышленных масштабов за такую дробилку потребуется отдать свыше 30 тыс. руб.

Варианты конструкций

Для переработки яблок с мягкой структурой применяются быстроходные ножевые барабанные устройства. Измельчение производится за счет взаимодействия прижимных колодок с несколькими рядами разной толщины ножами-гребенками.

Твердые плоды измельчаются более эффективно молотковыми установками. В основе – вал с молоточками, которые дробят сырье в результате своего движения. Расположение ротора бывает горизонтальным или вертикальным.

Как правило, профессиональные и полупрофессиональные машины оборудуются для фильтрации специальным сменным ситом.

Шнековый пресс

Внешне аппарат похож на мясорубку. Его основной принцип работы заключается в создании давления на упор посредством ленточной передачи от вращения электроприводом шкива.

Сырье загружается в подающую камеру, где его перерабатывают шнековые измельчители, и отправляется сквозь сито на сливной желоб. Таким образом, производится сок, содержащий мякоть.

Пошаговая инструкция

1. Для корпуса изготавливается бак из листа нержавеющей стали. Его размеры примерно 10 см в диаметре и 30 – 40 см в длину. Некоторые умельцы рекомендуют приспособить старую соковыжималку.
2. Внутри устанавливается ось с расположенными на ней спирально винтовыми лопастями. Эту часть необходимо заказать у мастера или при наличии соответствующих агрегатов и навыков сделать самостоятельно.
3. На конце оси должен крепиться элемент, позволяющий прочно соединить его с осью электродвигателя.
4. Над корпусом сверху делается отверстие, к которому приваривается или подсоединяется загрузочная камера со скошенными стенками. С другой стороны,напротив двигателя, устанавливается сито, чтобы устранять жмых. Снизу проделывается множество мелких отверстий для сбора сока в поддон.
5. Вся конструкция крепится на специальной раме, сваренной из металлических уголков или профилей.
6. Для управления работой пресса нужно перед двигателем и сетевой вилкой установить пусковую кнопку.

В силу того, что в действие оборудование приводится электродвигателем, производительность такого аппарата очень высокая и составляется при мерно 7 л за 5 минут функционирования.

Обзор магазинных моделей

В широком ассортименте предлагается ручная машина, оборудование с электроприводом и другие типы измельчителей фруктов и овощей.

Наибольшей популярностью для бытового применения пользуются недорогие малопроизводительные электрические модели. Это объясняется обеспечением обработки достаточного количества сырья с наименьшими усилиями.

Ниже будут рассмотрены популярные яблокодробилки разных ценовых категорий.

Фермер

Отечественный производитель Миасс предлагает измельчитель мощностью 0,15 кВт с количеством оборотов двигателя до 1,5 тыс. в минуту. Питается агрегат от сети с напряжением 220 В.

Объем рабочей камеры составляет всего 0,5 л, что обеспечивает производительность за час эксплуатации в среднем 60 кг. Основные элементы выполнены из нержавеющей стали.

Весит прибор около 8 кг, а по габаритам не превышает 35 см любой стороны. Таким образом, это компактное устройство для домашнего применения. Стоимость порядка 10 тыс. руб.

Shreder

Венгерское оборудование обеспечивает очень хорошую производительность и может использоваться даже в фермерских хозяйствах.

Аппарат способен переработать за час до 600 кг яблок, работая на скорости 2,8 тыс. оборотов за минуту. Питается от сети 220 В и потребляет за час 1,1 кВт электричества. Отличается высокой степенью измельчения сырья.

Размер загрузочной трубы 18 см. габариты по высоте достигают 1,27 м с общим весом аппарата 25 кг. Стоимость: 19 тыс. руб.

Кубанец

Благодаря высококачественной нержавеющей стали при производстве режущих элементов, оборудование можно применять на фермерских и личных угодьях для переработки фруктов.

Если агрегат используется как зернодробилка, то его производительность достигает в час до 1 т. Питается Кубанец от сети 220 В с потребляемой в част мощностью 1,5 кВт.

При эксплуатации для переработки яблока скорость вращения двигателя: 3 тыс. оборотов в минут .

Прибор весит 45 кг, в высоту он 1,1 м и 0,75 м в ширину. Купить можно примерно за 27-28 тыс. руб.

Кормилец

Отечественный аппарат от производителя Сормат обладает мощной производительностью, достигающей в час 750 кг.

Это покрывает потребности даже фермерского хозяйства, специализирующегося на переработке яблок в сок и другие продукты.

Агрегат оборудован двигателем с мощностью 1,05 кВт, работающим от сети 220 В. При высоте устройства 1,25 м его вес составляет 15 кг.

В оснащении имеются специальные тупые ножи, разрывающие фрукты и овощи. Это существенно увеличивает выход сока за счет его повышенной отдачи.

Стоимость на рынке колеблется в диапазоне от 20 до 22 тыс. руб.

Гидравлический пресс

Отличное приспособление

Главное отличие этого типа устройств в использовании гидравлического домкрата или эластичного бочонка, наполняемого потоком с водопровода.

Пошаговая инструкция

1. Сбор станины гидропресса осуществляется по общепринятому принципу: для корпуса применяется готовый металлический или деревянный бак. В самой нижнее точке проделывается отверстие для сливного носика (из трубы или изогнутого в форме желоба стального листа).
2. Если бак негерметичный, это сделает лучше производительности пресса. Однако для защиты от брызг и потери сока лучше всего оборудовать устройство пластиковым кожухом.
3. Если используется корпус, сделанный своими руками, то нужно подобрать требуемое количество реек так, чтобы между ними щели были не более 0,5 – 1 см. скрепить их можно болтами на наружных и внутренних металлических пластинах. Лучше всего будет сохраняться прочность такого бака, если точки крепления расположены за 10 см от верхнего и нижнего края.
4. Для самодельного поддона устанавливается пластиковая миска, сбитый с досок щит с бортиками или загнутый по краям лист металла. Чтобы извлекать сока, можно сделать сливной желоб.
5. Для равномерного распределения давления по яблочной массе под гидравлический элемент ставится деревянный круг на 0,5 – 1 см меньше в диаметре за внутреннюю окружность бака и металлический упор примерно 10 – 15 см. Это нужно в целях защиты от разрушения.
6. Обязательно используется мешковина или другой натуральный холст для фильтрации мезги.

Типы конструкций: схемы и чертежи

Главное в прессе – прочная основа и рабочий механизм.

Принцип работы аппарата:

• послойно через дренажные решетки укладывается подготовленное сырье для отжима (измельченные яблоки) в тканевых мешках;
• при помощи механизма сверху опускается гнет и давит сок.

Хороший пресс выжимает 65-70% сока, оставляя почти сухой жмых. Сделать такой своими руками вполне реально.

Конструкции самодельного пресса различаются по принципу действия основного механизма:

1. Винтовой.
2. На основе домкрата: механический и гидравлический.
3. Комбинированный.

В основной массе конструкций давление оказывается сверху, но в комбинированном варианте сжатие идет по двум направлениям: при помощи винтового механизма сверху и гидравлического домкрата снизу.

Пресс для отжима сока состоит из следующих частей:

• устойчивая станина;
• четырехугольный или цилиндрический корпус, внутри которого складываются мешки с шинкованными яблоками;
• деревянные решетки, которыми перекладываются мешки, чтобы не расползались;
• поршень-гнет, непосредственно оказывающий давление на жмых;
• подпятник для домкрата;
• рабочий механизм: винт с рукояткой, механический или гидравлический домкрат;
• чаша-поддон.

Основной корпус может быть:

одинарным перфорированным: сок через отверстия будет стекать по стенкам и через днище в поддон;

Винтовой пресс для яблок с одинарным перфорированным корпусом

• двойным: на перфорированный металлический цилиндр одевается сплошной кожух немного больше диаметром;
• в виде сплошного металлического корпуса с одним сливным отверстием снизу;
• собранный из деревянных реек, соединенных обручами, − бочка. Стенки при этом выполняют функции дренажной решетки.

Винтовой пресс для яблок с корпусом из деревянных реек

Корпуса вообще может не быть – просто пирамида из деревянных рамок-решеток в подносе с устьем внизу, под которую подставляется емкость для сока.

Гидравлический рамочный пресс

Данная конструкция просто и быстро монтируется. Для нижней плиты можно взять кусок столешницы, например.

Как сделать соковыжималку для большого количества яблок из стиральной машины своими руками

Самому сделать соковыжималку для яблок можно из старой стиральной машинки. Схему понадобится использовать следующую:

Барабан стиральной машинки проверяют на целостность

Затем его извлекают из корпуса и тщательно промывают, уделяя особенное внимание резинке уплотнителя. Если на барабане заметны следы ржавчины и налета, их зачищают при помощи наждачной бумаги

Посредством тестера в машинке проверяют режим отжима — он должен функционировать нормально. Можно найти провод, отвечающий за запуск мотора на высоких оборотах, и монтировать в электрическую цепь выключатель. С машинки снимают старый сливной шланг и устанавливают вместо него чистый новый. Промывать прежнюю трубку нет смысла — в ней все равно останутся определенные объемы загрязнений и химических веществ, опасных для здоровья человека. На систему слива устанавливают шаровой кран. Он позволит перекрывать подачу сока яблок или регулировать интенсивность. В машинке герметизируют все лишние сливные отверстия. Открытым должен остаться только шлюз для подачи воды. После применения соковыжималки с его помощью будет удобно чистить устройство от оставшихся после яблок объемов мякоти. Подготовленный барабан возвращают на прежнее место в корпус и надежно фиксируют внутри. Машинку переворачивают таким образом, чтобы загрузочный люк оказался сверху.

Фактически большая соковыжималка для яблок на данном этапе готова к работе. Остается только подставить ведро или другую емкость под сливной шланг, загрузить в барабан фрукты и запустить устройство в режиме отжима.

Сделать большую соковыжималку для крупных объемов фруктов из стиралки можно без корпуса — она получится более компактной

Простой пресс для винограда своими руками

Винтовой пресс для переработки винограда включает:

• основание, так называемую раму;
• корзину;
• нажимное устройство, так называемый домкрат или винт;
• прессующий поршень.

Материалы и инструменты для изготовления пресса:

• болгарка;
• сварочный аппарат;
• бак на 50 литров;
• дрель;
• кран;
• металлический швеллер с размерами 10-12 мм – 150 мм;
• домкрат;
• металлический уголок, имеющий размер 40-50 мм – 3200 мм;
• дубовые рейки 40х25х400 мм в количестве 50 штук;
• отрезок ткани около одного метра;
• леска 2 мм около 3 м.

Рассмотрим процесс изготовления пресса для яблок своими руками.

Основание является одним из важных элементов устройства, которое должно обладать прочностными свойствами и быть крепкой конструкцией, поскольку в процессе эксплуатации вся основная нагрузка ложится на раму:

• Для боковых частей пресса применяем металлические уголки высотой 85 мм.
• Верхнюю и нижнюю части основания изготавливаем из металлического швеллера, который имеет длину около 70 см.

Для прочности можно использовать дополнительное усиление конструкции, приварив между уголками и швеллером косынки, сварив при этом между собой все места стыка.

Бак для пресса:

• Для данной конструкции применяем варочный бак, изготовленный из нержавеющей стали, объемом до 50 литров.
• Просверливаем отверстие в нижней части емкости и устанавливаем нержавеющий кран.

• В емкость котла вставляем решетку из дубовых реек.
• Для заготовок используем дубовую или паркетную доску, высота которой соответствует высоте кастрюли.
• В торцах реек по краям просверливаем отверстия с размером 2-3 мм, через которые протягиваем нержавеющую проволоку или леску.
• Соединив между собой все дощечки получаем конструкцию, напоминающую корзину.

Конструкцию можно изготовить и без кастрюли:

• Для этого досками из оцинкованной стали соединяем доски и устанавливаем корзинку на поддон, который служит для стекания отжатой жидкости.
• Также в качестве поддона в прессе для сока своими руками можно использовать поддон из пластика для большого цветочного горшка или кухонную мойку, изготовленную из нержавеющей стали.
• Есть вариант конструкции, в котором пресс для винограда изготавливается, как рамка, в котором отсутствует корзина. Между дренажными решетками в несколько слоев ткани выкладывается жмых от использованных фруктов и давится до образования сока.

1. При помощи циркуля вычерчиваем круг нужного диаметра и вырезаем электрическим лобзиком оставшиеся дубовые доски, сложенные крест накрест.
2. Скручиваем рейки нержавеющими саморезами или связываем между собой нержавеющей медной проволокой.

Силовой механизм

В прессе для переработки яблок в качестве нажимного механизма применяется винт или домкрат.

У каждого автолюбителя присутствует в хозяйстве домкрат, а вот винт для пресса найти не так то и легко. Необходимо напилить дощечки под домкрат, которые будут использоваться во время процедуры отжима сока.

Фильтрующая ткань

Чтобы провести фильтрование сока из фруктов яблок, необходимо воспользоваться прочной тканью, способной пропускать влагу. Самым простым вариантом является применение капронового мешка из-под сахара.

Важно! Для процесса фильтрации также можно воспользоваться такими прочными материалами, способными выдерживать большие нагрузки и не рваться под давлением:

• лавсан;
• капрон;
• полиэстер;
• пропилен;
• плотный лен;
• прочный хлопчатобумажный материал.

Применение самодельного пресса

Ручной пресс для переработки фруктов своими руками готов к эксплуатации, теперь рассмотрим, как происходит процесс выдавливания сока из подготовленных фруктов:

Корзину вставляем в бак, внутрь помещаем соответствующий материал для фильтрации.

• Устанавливаем домкрат.
• Подставляем приемную емкость.
• Открываем кран.
• Начинаем не спеша давить.

Если использовать одно ведро жмыха яблок от соковыжималки, то в результате получится около 3-4 литров чистого сока, в случае применения дробленной массы, получается немного больший выход готового продукта.

Вывод

Чтобы летом и зимой наслаждаться вкусным яблочным соком, достаточно сделать домашний измельчитель и выдавить сок. Сделать дробилку для яблок очень просто и быстро, плюс вы потратите минимум денег. Подручные материалы, старая стиральная машинка и у вас уже есть собственный измельчитель для яблок. С этим прибором вы сможете измельчать не только яблоки, но и груши, и другие фрукты. Измельчитель для яблок станет просто незаменимой вещью в доме, приложите лишь немного усилия и ваши труды будут вознаграждены.

Виноделы и обычные домохозяйки, заготавливающие вино, варенье или сок из яблок перед основной процедурой измельчают сырье. Используемая при этом дробилка обеспечивает высокое качество продукта, лучшую его обработку и более простое обращение в процессе.

Как сделать дробилку для яблок

В фильме с Адриано Челентано есть красочная сцена, где ягоды давят ногами в огромных бочках. Именно так раньше подготавливалось сырье для вин и соков, что сегодня полностью заменили машины.
