Электросхема скважинного насоса
Они являются незаменимыми устройствами в системах полива и других, где требуется поддерживать постоянный напор в течение длительного времени.
На первый взгляд — устройства примитивные, но защищают двигатель эффективно. Основная пружина на это реагирует сжатием, что размыкает контакты питания электродвигателя.
Если все в порядке — выпустите воду из входящей системы, и залейте ее повторно.
Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Гидроаккумулятор успешно стабилизирует давление в водопроводе и препятствует образованию разрывов и протечек. Некоторые конструкции реле давления имели рычаг — датчик сухого хода.
Содержание, рычаг давит на контакты, устройство обеспечивает стабильную работу системы водозабора и предохраняет насос. С другой стороны труба крепится при помощи фитинга к насосу. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Производители Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.
Ключевыми моментами при этом будут производительность насосов и объем пикового разбора воды. Погружные насосы для колодцев Вибрационные насосы крайне распространены на водяных скважинах. При наличии другой бытовой техники емкость надо увеличивать. При этом может возникнуть ситуация, когда дренажный насос перегрелся при интенсивной нагрузке и отключился — в этом случае необходимо дать ему время остыть.
Плюс к этим достоинствам, цена изделия в несколько раз меньше от импортных аналогов с аналогичными характеристиками. Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора. Корпус сделан из нержавейки.
Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе. Собираем насосную группу для подключения погружного скважинного насоса
Автоматический блок своими руками ↑
Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.
Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:
«Насос на бочонке»
Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.
Контролирующий блок на гидроаккумуляторе
При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.
Распределенная насосная станция
Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.
Современный автоматический блок
Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:
- Помещение должно круглогодично отапливаться.
- Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
- Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
- Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.
Автоматика для скважины призвана обеспечить бесперебойную работу оборудования. Это вовсе не означает, что защитные устройства будут функционировать сами по себе и не потребуют вашего вмешательства. Как минимум два раза в год необходимо производить осмотр и профилактическое обслуживание всех элементов насосной станции. Если вы не знаете, как это сделать, не геройствуйте и вызывайте специалистов. Лучше разово потратить небольшую сумму, чем потом ремонтировать поврежденную автоматику или покупать новое насосное оборудование.
Назначение преобразователя частоты и устройства плавного пуска
Частотные преобразователи – многофункциональные устройства. Их используют:
- Для обеспечения регулирования скорости вращения ротора и необходимого момента силы на валу электрических машин в зависимости от фактической нагрузки.
- Для ограничения пусковых токов и защиты электродвигателя от аварий и ненормальных режимов работы.
- Точного позиционирования вала двигателя претенциозных механизмов.
- Поддержание необходимых величин технологических параметров.
ЧП позволяет обойтись без редукторов, электромагнитных муфт и других устройств для механического регулирования скорости.
Устройства плавного пуска применяются:
- Для запуска и остановки электродвигателей в плавном режиме.
- Для снижения пусковых токов.
- При использовании электродвигателей в сети ограниченной мощности.
- Синхронизации момента на валу двигателя с нагрузкой при пуске оборудования.
Назначение УПП и частотных регуляторов существенно различаются. Существуют модели УПП, позволяющие изменять скорость вращения ротора электродвигателя. Они не заменяют частотный преобразователь, так как не предназначены для длительной эксплуатации в таком режиме.
Подключаем реле к водяной магистрали
Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.
Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!
Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)
Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.
Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле
Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго
Как только почувствовали сопротивление, начинаем работать гаечным ключем
Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто
Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.
Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.
Схема подключения
В зависимости от вида насоса схема подключения может различаться.

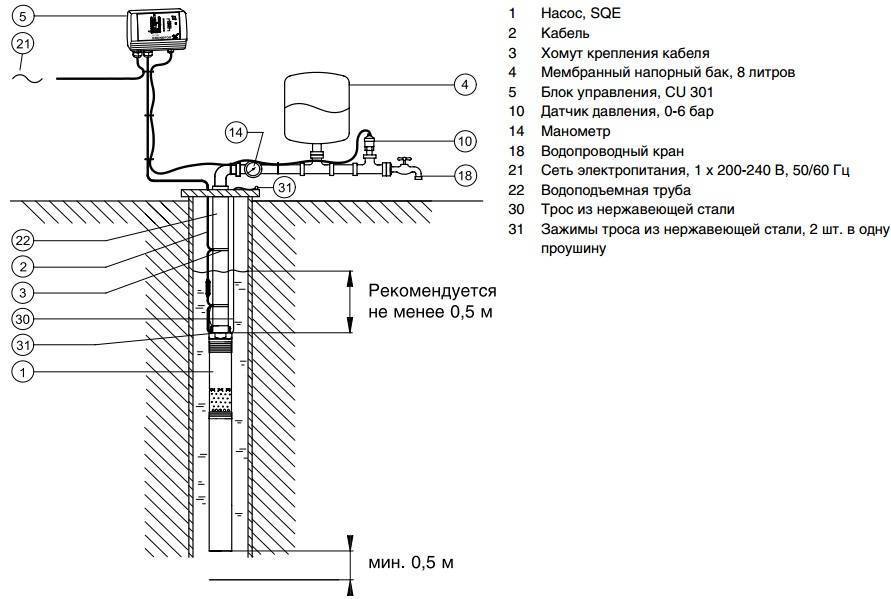

Установка и подключение погружного насоса и автоматики
Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

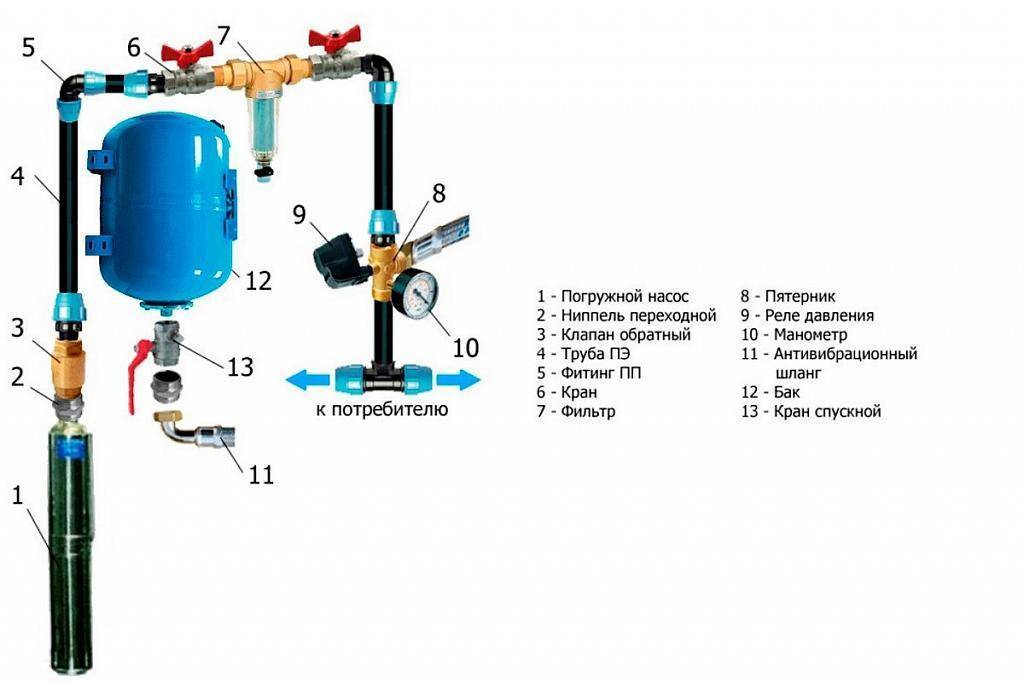

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.
- Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
- Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
- Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
- К ним прикручиваются два узла: манометр и реле давления.
- Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
- С другой стороны труба крепится при помощи фитинга к насосу.
- Подающая труба и насос укладываются на ровном участке.
- На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
- На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
- После чего насос спускается в скважину, и натягивается страховочный трос.
- Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
- Кабель подключается к реле и ведется к управляющему электрошкафу.
- Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
- После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.
Установка и подключение поверхностного насоса с автоматикой
При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:
- ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
- на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
- перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
- при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.
Виды насосов
Перед выбором автоматики для скважины с погружным насосом нужно рассмотреть, как работает насос, чтобы понять, как увеличить его эффективность и уменьшить затраты. Погружные насосы бывают центробежными и вибрационными. Оба этих варианта нужно помещать в воду для того, чтобы они могли работать. Поэтому они и называются погружными.
Насосы такого типа могут качать воду с глубины, которая не превышает 10 м. Если она больше, то придётся использовать специализированные глубинные устройства. Вибрационные насосы работают за счёт деформации мембраны. Во время колебаний выравнивается давление в системе, что и приводит к перекачке воды.
Центробежный насос работает за счёт вращения лопастей внутри корпуса, которые создают давление и перекачивают воду. Данная модель является самой распространённой из-за доступности и стоимости, а также она монтируется легче, чем вибрационная.
Пример центробежного насоса с автоматикой Источник teleporto.ru
Автоматика для погружного насоса с гидроаккумулятором и реле давления чаще всего имеет пульт для управления давлением и оборотами, измеритель потока и блок поддержания. Также она оснащается защитой от попадания воздуха. Если он видит, что на датчике нет воды, то мотор не запустится. Чаще всего все управления выводится на отдельный щиток, который находится снаружи скважины. Таким образом можно не вытаскивать насос для настройки, так как это может его повредить, а также настраивать скорость оборотов двигателя и границы давления для срабатывания автоматики.
Внешние насосы редко применяются для подкачки воды с большой глубины, а автоматика у них не требует много дополнительных модулей. Его автоматика чаще всего состоит из бака-накопителя, блока регулировки давления и датчика воды. Дорогие модели дополняются датчиками температуры и модулем регулировки оборотов.
Блок автоматики для подачи воды Источник wixstatic.com
Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами
Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:
Отлично зарекомендовала себя и автоматика «Джилекс»
- имели пропускную способность до 100 л/мин.;
- работали от напряжения в сети не выше 230 Вт;
- сила тока составляла 6-8 А;
- перекачиваемая вода не превышала температуру 75 °С;
- труба имела сечение 1 дюйм.
Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети
Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.
Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.
Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.
Автоматика «Джилекс» устанавливается только вертикально
Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.
Особенности электронной автоматики
Применительно к электронным блокам управления насосами, нужно отметить несколько важных моментов:
- Определенные устройства не позволят регулировать давление включения и выключения насоса, поскольку такой параметр определен производителем как неизменный.
- Некоторые устройства способны выключаться только по достижении насосом максимального уровня давления. Иногда эта функция может вызвать неудобства, например, уровень давления в 5 Бар довольно велик для обычной дачи или загородного дома, для обеспечения водоснабжения которых вполне хватит и 3 Бар. Соответственно, возникает необходимость регуляции уровня давления, что потребует от владельца дополнительной покупки редуктора давления, который стоит весьма недешево.
Поэтому, очень важно перед покупкой какой-либо автоматики для насоса ознакомиться с параметрами самого устройства, что убережет систему водоснабжения от повышенной нагрузки, а также от сбоев и поломок. Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет
Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).
В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).
Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).
Автоматика для скважины своими руками или с помощью профессионалов
Общий принцип действия автоматики ↑
Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.
Наглядным примером может послужить принцип действия простейшего реле давления:
- Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
- Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
- При достижении минимально допустимого уровня включается реле, которое запускает насос.
- Насос прекращает работу, когда срабатывает верхний датчик.
Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.
Виды автоматики для скважинных насосов ↑
Первое поколение ↑
К первому (простейшему) поколению автоматики относят следующие приборы:
- Реле давления;
- Гидроаккумулятор;
- Датчики-блокираторы сухого хода;
- Выключатели-поплавки.
О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.
Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.
Второе поколение ↑
Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.
Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:
- Температурный контроль;
- Аварийное отключение системы;
- Проверка уровня жидкости;
- Блокиратор сухого хода.
Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена
Третье поколение ↑
Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему
Автоматический блок своими руками ↑
Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.
Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой
Основные схемы сборки ↑
Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:
Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.
Контролирующий блок на гидроаккумуляторе
При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.
Распределенная насосная станция
Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.
Советы по установке ↑
Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:
- Помещение должно круглогодично отапливаться.
- Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
- Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
- Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.
Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)
Прямое подключение насоса чревато быстрым выходом насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.
Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:
- Для плавного пуска и плавной остановки насоса;
- Для автоматического поддерживания давления;
- Защита насоса от «сухой прокачки», без воды;
- Защита насоса от скачков напряжения;
- Защита от отсутствия водозабора;
- Защита от перегрузки в сети.
Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

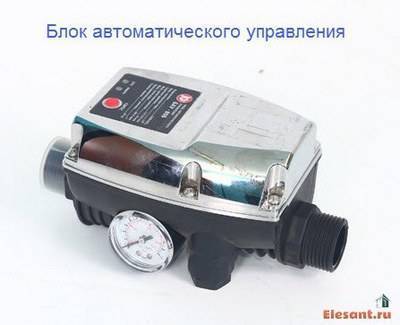

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.
Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.
