Поверхностный линейный дренаж

Устройство дренажа

Рассмотрим, как сделать дренаж участка на глинистой почве разных типов.

Поверхностный дренаж

Более простое устройство имеет открытый засыпной тип дренажа:

  1. По имеющемуся плану прокапываются неглубокие траншеи, которые тщательно трамбуются. Соблюдается уклон траншей в сторону водосборников. Если вам повезло, и участок имеет естественный уклон, то глубина траншей может быть одинаковой. Глубина траншей доходит до 80 см, а их ширина составляет 40 см.
  2. В траншеях формируется песчаная подушка, поверх которой засыпается слой щебня. Так как устройство дренажа на глинистой почве будет открытым, щебень засыпается до уровня почвы либо оставляется место для укладки сверху слоя дерна. В таком виде система эксплуатируется.

Дренаж лоточного типа формируется так:

Монтаж пластиковых водоотводных лотков

  1. Прокапываются траншеи, как в предыдущем варианте, но не такие глубокие.
  2. На слой щебня заливается бетонный раствор, на который сразу же устанавливаются пластиковые или бетонные желоба. Бетон закрепляет траншеи, не позволяя земляным стенкам разрушаться. Подобным образом устанавливаются пескоуловители (обычно в конце линии лотков) и дождеприемники (под водосточными трубами).
  3. Желоба закрываются защитными решетками.

Схема укладки водоотводных желобов с пескоуловителями

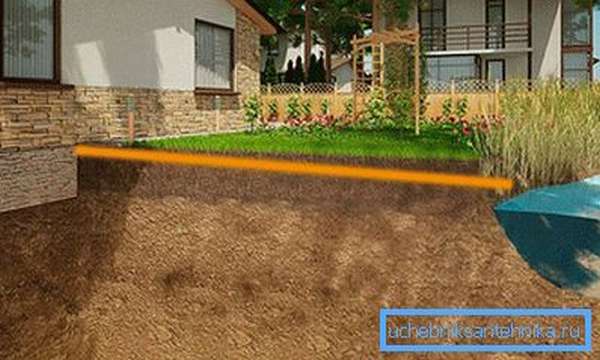

Глубинный дренаж

Это более качественная система дренажа, изготовление которой потребует много времени и сил.

  1. На отведенном ему месте устанавливается коллекторный колодец.

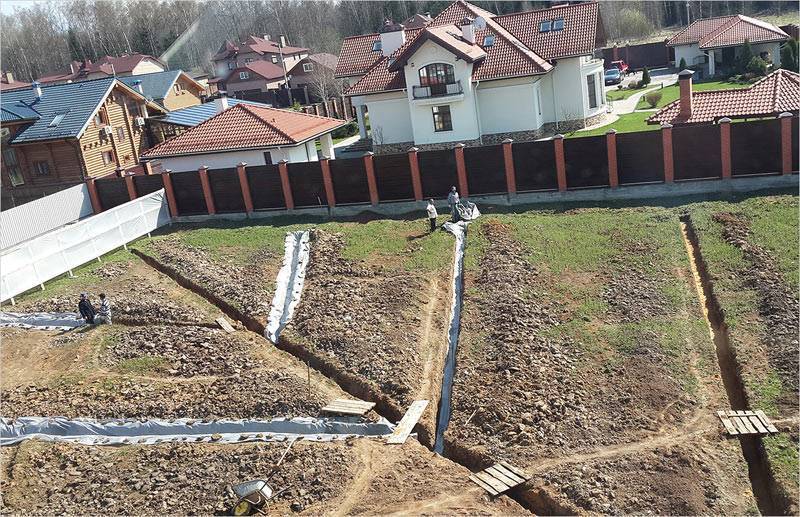

  2. Прокапываются магистральные и вспомогательные траншеи шириной около 50 см. Средняя глубина дренажа на глинах составляет около 120 см в основных каналах и около 100 см в каналах дополнительных. Основные линии должны доходить до водосборного колодца. Уклон вспомогательных траншей обеспечивается в 5 см на метр их длины.
  3. На дно выкопанных траншей засыпается подушка из песка и на нее выкладывается геотекстиль, края которого заворачиваются на стенки траншей.
  4. Сверху геотекстиля укладывается щебень толщиной не менее 20 см.Подготовка траншеи к укладке дрен
  5. Прокладываются перфорированные трубы с обязательной проверкой уклона.
  6. Трубы между собой стыкуются при помощи раструбовых или муфтовых соединений.
  7. В местах поворотов труб, а также через каждые 25 м на прямых участках монтируются ревизионные колодцы. Это могут быть куски трубы большого диаметра или специально изготовленные изделия. Их высота должна быть такова, чтобы они возвышались над уровнем почвы. Через эти колодцы будет осуществляться контроль чистоты трубопроводов, а также проводиться их периодическая чистка.Дренажный смотровой колодец
  8. Сверху труб вновь засыпается щебень. Он должен полностью покрывать трубы.
  9. Геотекстиль заворачивают так, чтобы щебень вместе с трубами оказался в его коконе. Фильтр для дренажа обеспечен.
  10. Оставшееся в траншеях место засыпается песком.
  11. Последним слоем идет грунт, которым выравнивают траншеи до уровня почвы.Схема укладки дренажных труб в траншее

Пластовый дренаж

Создается данная разновидность дренажа еще до начала строительства фундамента. Почва углубляется ниже его расположения не менее чем на 20 см. Слой почвы также снимается шире места прохождения фундамента. На дно котлована засыпается щебень слоем 20 см, а по периметру располагаются дренажные трубы. Вся проникающая под фундамент влага собирается в трубах, откуда выводится по отдельно проложенным трубопроводам в водосборные колодцы.

Такой вид дренажа достаточно трудоемок, поэтому используется реже, хотя для глинистых грунтов он полезен.

Уход за дренажной системой заключается лишь в ее прочистке и откачке воды из коллекторного колодца. Если все сделано правильно, то никакая глина на участке не сможет омрачить ваше настроение и погубить выращиваемые вами растения.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Делаем дренаж вокруг дома своими руками

Пора поговорить о том, как сделать дренаж вокруг дома своими руками. Это посильная задача, если вы умеете читать чертежи и работать с инструментов.

Вообще, все работы можно провести самостоятельно, но часть лучше отдать геодезистам. А именно:

  1. Геологическое изыскание ландшафта.
  2. Определение типа будущей системы.
  3. Составление проекта.

Проблема кроется в фундаментальности этих процессов. Допустив ошибку на этапе изыскания, определить количество грунтовых вод будет невозможно, хотя основную опасность несут именно они. Ошибка в проекте сделает неэффективным устройство дренажной системы для отвода грунтовых вод или осадков.

Выбор и расчет материалов

Когда проект составлен и обговорен, необходимо составить смету. Далее будет приведена инструкция, как сделать дренаж на участке своими руками и расчеты подобраны к ней.

Понадобится:

  1. Строительный песок.
  2. Гравиевая щебенка.
  3. Цемент.
  4. Герметизирующий силикон.
  5. Дождевые водоотводные лотки. Лучше взять пластиковые. В продаже еще есть: асбестоцемент, чугун и сталь, но в они сложны в работе, очень тяжелые и неудобные.
  6. Сборники дождя.
  7. Песколовка.
  8. Дренажные трубки.
  9. Желоба-стоки для отвода воды на земле. Подойдут с диаметров в 10 сантиметров. Они рассчитаны на слив 20 литров воды в секунду, чего хватает даже в очень дождливом регионе.
  10. Решетки.
  11. Дренажные колодцы.
  12. Колени.
  13. Держатели.

Инструменты

Для работы понадобится:

  1. Лопата. Лучше взять сразу штыковую и совковую.
  2. Садовая повозка. Придется таскать много земли с места копки траншеи.
  3. Пузырьковый уровень, а лучше лазерный.
  4. Рулетка на 5-10 метров.
  5. Ручная или вибротрамбовка.

Пошаговая инструкция монтажа ливневки своими руками

И так, проект составлен, материал закуплен. После того, как с места работ был очищен мусор (трава, камни, бытовые отходы) можно начинать монтаж дренажной системы. Будет рассмотрена обычная ливневка — самый простой способ установки отвода. К тому же с ней справится 1 человек.

Устанавливается ливневка в частном доме своими руками по инструкции:

  1. Сначала выкапываются траншеи для отвода грунтовых вод от фундамента. Их расположение должно быть занесено в проект и отходить от него нельзя. Глубина рва от 30 до 50 сантиметров.
  2. Под навесной системой водосбора выкапываются траншеи. В них нужно установить дождесборники.
  3. Теперь нужно поставить дренажные колодцы.
  4. В траншею, которая была выкопана изначально, насыпьте 5 сантиметров песка. Туда же устанавливаются лотки и закрываются решеткой.
  5. Через каждые 7 метров, а также на коленах ставятся песколовки. Они будут забирать крупный мусор, чтобы он не засорял дренажную систему. Вообще, песколовки можно и не ставить, но тогда дренаж будет быстрее засоряться.

Дренажная канава может выходить дальше в прилегающую почву или сливаться в подготовленный ров. Если на участке есть уличный туалет, сброс воды можно вывести туда. Также ей можно поливать огород, так как она чистая.

Стоит отметить, что СНиП запрещает выливать дождевую или талую воду в канализацию. А если сброс осуществляется за пределы вашего участка, то необходимо разрешение от ДПН и рыболовного управления. При несоблюдении этих правил, могут привлечь административно. Поэтому дренаж участка на глинистых почвах лучше своими руками вывести в прилегающие слои грунта.

Особенности глинистых почв

При хорошо структурированной почве вода, которая появляется в избыточном количестве, сама отводится с поверхности и из толщи основания. В ином случае необходимы специальные мероприятия. Глинистые основания опасны тем, что поверхностная вода неспособна в них впитываться. В некоторых случаях это приводит к заболоченности участка. Это делает затруднительным использование его для сельскохозяйственных целей, а также приводит к постоянной угрозе намокания подвалов и разрушения фундаментов.

Особые требования по дренажу необходимо устанавливать в таких случаях:

  • Для тяжелых глинистых грунтов. Такая земля подвергается заболачиванию на длительные промежутки времени. Особенно это опасно в регионах с продолжительными осадками.
  • Средне-структурированные грунты в регионах с большим количеством осадков. Это легкие глины и суглинки, которые в общем способны поглотить и некоторое количество влаги.

Как правильно сделать дренаж на глинистом участке и какие материалы для этого используют? Разберем этот вопрос подробнее.

Устройство закрытой дренажной системы

  • Перед тем как начать обустройство закрытой системы дренажа, нужно сделать выбор водоприемника. В его роли может оказаться природный водоем либо неестественная канава, находящаяся неподалеку от дороги. В случае если таковые отсутствуют, проблему возможно решить несколькими методами, каковые необходимо будет воплотить в жизнь самостоятельно. Существует пара вариантов организации оттока воды. Возможно создать неестественный водоем в виде пруда. Ничего ужасного, если он будет напоминать маленькое заболоченное место. Кроме этого возможно вырыть глубокую канаву за границами своего участка, наряду с этим данное мероприятие необходимо по-хорошему согласовать с соседями. Наконец, возможно выкопать маленькие колодцы с вертикальными стенками, из которых по необходимости периодически откачивать воду насосами. Для агрегатов возможно предусмотреть непроизвольный режим откачки.
  • По контуру участка копаются траншеи, глубина и ширина которых не должна быть больше соответственно 1,2 и 0,4 м. В эти каналы, каковые возможно назвать магистральными, укладываются трубы для сбора воды, причем они должны доходить до водоприемника. Для прокладки по магистральным каналам наилучшим образом подойдут трубы O110 мм. Глубина основных трубопроводов по отношению к собирающим ответвлениям дренажа должна быть мало большей. В соответствии с нормативно-технической литературе дренажные трубопроводы должны размещаться от забора не ближе чем 0,5 м, от отмостки здания – 1 м.
  • Вода сперва планирует в дренажных траншеях, по окончании чего поступает в магистральные каналы. На участке нужно создать сеть траншей глубиной и шириной соответственно 1,2 и 0,35 м, в каковые необходимо уложить собирающие трубные ответвления дренажа. При создании траншейной сети устраиваются каналы маленькой длины под уклоном от 5 см на 1 м. При таком устройстве дренажа система будет нормально функционировать. Меньший уклон не приветствуется, поскольку скорость протекания воды снизится, что приведет к застойным явлениям на том либо другом участке. На глинистом участке дрены друг от друга должны быть на расстоянии примерно в 10 м.

  • По окончании того как на участке образуется траншейная сеть, ее нужно покинуть открытой и проверить на работоспособность. Для опробования наилучшим вариантом есть выпадение обильного дождя. В случае если с погодой не повезет, в траншеи необходимо разрешить войти воду из шлага, наряду с этим провести наблюдение на предмет скорости потока и наличия застоев на отдельных участках. При происхождении неприятностей потребуется работа по корректировке того либо иного параметра – для увеличения скорости потока нужно поменять трубы на изделия большего диаметра либо расширить уклон. Вероятен другой вариант – сделать дренажную сеть более густой.
  • В случае если опробования прошли удачно, дренажные трубы закрываются. Это делается посредством геотекстиля, через который хорошо просачивается вода, но не проходят частички земли. Вместо геотекстиля возможно применить особые объемные фильтры, каковые хорошо себя продемонстрировали при дренаже тяжелых глинистых почв. Они не разрешают трубам заиливаться и производятся из органических материалов пористой структуры. К ним относятся волокна торфа либо кокоса, и ржаная солома.
  • Укладываются трубы с доводкой до магистральных каналов. Наиболее практичны для дренажа пластиковые трубы O 63 мм с гофрированной поверхностью.
  • Соединение перфорированных труб проводится посредством тройников либо крестовин.

  • Открытые трубные торцы кроме этого заворачиваются в геотекстиль, который фиксируется проволокой.
  • После этого трубы засыпаются материалом, через который хорошо просачивается вода. По большей части это щебень и песок. Слой засыпки сверху и сбоку должен быть не меньше 0,15 м.
  • Оказавшийся «слоеный пирог» заворачивается сверху краями геотекстиля и засыпается песком.

Сделав открытый и закрытый дренаж глинистых почв возможно всецело избавиться от избыточной жидкости на загородном участке.

Особенности глинистых почв

Специалисты рекомендуют начинающим дачникам после приобретения участка первым делом определить тип грунта, преобладающего на территории загородной фазенды. Если присутствует песчаный грунт или чернозем, то для владельца более легкой задачей становится выращивание растений, а при возведении сооружений не возникает серьезных проблем. В случае же, если почва глинистая, владельцу придется столкнуться с определенным набором проблем.

Основная проблема заключается в липкой грязи, которая образуется при переувлажнении грунта. Кроме этого при чрезмерной влажности возникают сложности с ведением хозяйственной деятельности.

В сезон дождей участок с глинистой почвой становится похожим на болото. Она, будучи переувлажненной, провоцирует процессы гниения корневой системы растений. Если поблизости находятся грунтовые воды, то эта проблема становится еще более серьезной. В таком случае влажность сохраняется на постоянной основе. Сухим грунт будет только в жаркие дни лета.

Влажный грунт представляет опасность не только летом, но и в зимний период, поскольку провоцирует промерзание почвы на значительную глубину. А это приводит к тому, что промокший из-за избытка влаги фундамент начинает разрушаться и страдают и растения. Их корневая система перемерзает и погибает. Для того чтобы избежать всех этих проблем на участке с глинистой почвой, рекомендуется устроить дренажную систему.

Когда дренаж необходим в любом случае

Рассмотрим те случаи, когда дренаж нужен в любом случае:

  • Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
  • Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
  • Участки с сильным уклоном также требуют дренажа, так как быстро уходящая вода будет размывать верхние плодородные слои почвы. Лучше эти потоки направить в дренажные каналы или трубы. Тогда основная часть воды будет уходить по ним, предотвращая вымывание почвенного слоя.
  • Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
  • Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.

Наличие тяжелых глинистых почв часто связано с высоким уровнем грунтовых вод. Но это вполне «излечимо» дренажем

  • Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
  • Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.

Виды дренажных систем

Избыточная влажность грунта дачного участка может иметь под собой две причины. Первая из них – это большое содержание глины в почве. Такая земля плохо пропускает воду, в результате вода от дождей и таяния снега скапливается и застаивается в верхнем слое почвы. Другая причина – это близкое расположение к поверхности почвы грунтовых вод. Эти воды являются серьезной проблемой для фундамента строений и подвала, особенно весной.

 Исходя из причины повышенной влажности почвы, для отведения избытка воды может быть применен соответствующий тип дренажной системы. Существует два основных типа дренажных систем – открытый и закрытый. Первый из них может использоваться для глинистой почвы – когда вполне достаточно удалить воду из поверхностного слоя. Для отведения же грунтовых вод применим лишь дренаж закрытого типа.

Что собой представляет дренаж открытого типа

Открытая или поверхностная дренажная система может создаваться как по предварительно разработанному проекту, так и без него. Существует два способа сделать открытый дренаж:

  • локальный способ
  • создание системы канав

Первый способ является наиболее простым вариантом дренажной системы. В данном случае вода отводится не со всей территории участка в целом, а только с тех мест, которые подвергаются затоплению весной, осенью или в затянувшуюся дождливую погоду.

Первым шагом в построении открытого дренажа является определение мест наибольшего застоя воды. В этих местах вырываются водозаборные колодцы либо вкапываются в землю емкости для сбора воды. Скапливающейся там водой можно будет в дальнейшем  поливать огородные культуры. Больше всего воды собирается в следующих местах:

  • в самой нижней точке территории участка;
  • на участках с пологой поверхностью – например, перед крыльцом;
  • во впадинах на поверхности земли.

 В том случае, когда вода скапливается на границе участка, прокапывается канава для отвода воды за его территорию. Если место с избыточной влажностью почвы находится в глубине участка, то выкапывается водосборный колодец.

Прокладка системы канав

Такой способ мелиорации также применяется в условиях глинистой почвы. В этом случае по всему участку создается сеть водосточных канав. Вода, собираемая со всей территории, по канавам отводится в водосборный колодец. Система водоотводных канав сооружается в соответствии с предварительно разработанной схемой.

Количество водоотводных канав устанавливается в соответствии с уровнем влажности грунта. Чем больше в почве содержится глины, тем больше нужно прокопать траншей. Минимальная глубина канавы должна составлять пятьдесят сантиметров. Ширина же траншеи определяется удаленностью от водоприемника. Максимальную ширину должна иметь та канава, в которую стекает вода со всей сети, и которая непосредственно впадает в водосборник.

Как устроен дренаж закрытого типа

Закрытая дренажная система может быть трубной, либо пластовой. Трубная дренажная система состоит из труб, уложенных в земле на определенной глубине, значение которой определяется плотностью грунта. Чем более рыхлая почва, тем глубже надо укладывать трубы. Для создания закрытого дренажа используются специальные перфорированные трубы, в отверстия которых проникает вода из почвы, которая далее по системе стекает в водосборник, дренажный тоннель, либо колодец ливневки.

Ввиду того, что прокладка закрытого дренажа обходится значительно дороже, нежели создание открытой системы, такой способ мелиорации оправдывает себя лишь тогда, когда граница грунтовых вод проходит ближе, чем 2.5 метра от поверхности земли.

Пластовой дренаж представляет собой фильтрующую подушку из щебенки, которая закладывается у основания строения.

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.

Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

Необходимые материалы

Если на вашем участке глина, которая не впитывает воду, и вы готовы реализовать дренаж своими руками, давайте составим перечень необходимых материалов.

Самое основное – трубы.

О видах дренажных труб можно узнать из видеоролика:

Что важно учесть: чем больше диаметр труб – тем меньше уклон; трубы в фильтре из геотекстиля в глиняный грунт не укладывают. Нам понадобятся перфорированные трубы, чтобы через них просачивалась влага из грунта

Нам понадобятся перфорированные трубы, чтобы через них просачивалась влага из грунта.

Также понадобится или может понадобиться:

  • Водоприемник понадобится, если на участке или рядом с участком нет реки, озера или канала. Если естественного образования не найдется, нужно будет устанавливать колодец, из которого вода может просачиваться в грунт, в случае, если хотя бы на глубине грунт сможет впитать влагу, в противном случае будет периодически выбираться насосом по мере наполнения.
  • Магистральный канал – будет идти от самой высокой точки до самой нижней. По нему будет собираться все вода системы.
  • Дренажные трубопроводы и закрытые коллекторы – в них будет стекаться вода из нескольких дренажных труб.
  • Смотровые колодцы. Понадобятся для контроля.
  • Геоткань для дренажа. Будет нужна при укладке труб.

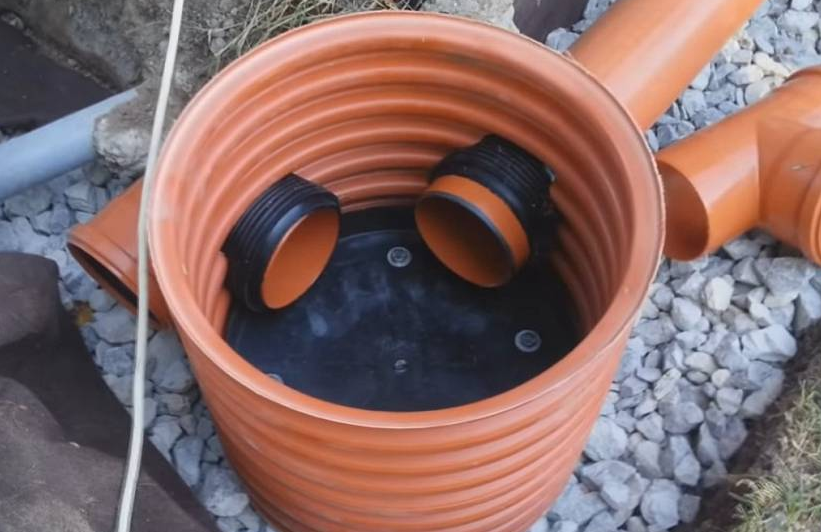

Смотровые колодцы нужны, чтобы следить за тем, как работает дренаж, а также для возможности очищать трубы.

Колодцы устанавливают на каждом повороте и прячут под газонные решетки.

Смотровой колодец выполняет две основные функции:

  • Контроль качественного состояния дренажа.
  • Прочистка дренажной системы.

На рынке представлены колодцы из разных материалов, круглого и прямоугольного сечения. Они есть линейные, поворотные, узловые (к которым подсоединяются несколько контуров).

Геоткань для дренажа – важный материал. Его основные свойства – химическая стойкость, экологичность, температурная выносливость, прочность. Благодаря своим свойствам, геотекстиль неинтересен для насекомых и грызунов, на нем не собирается плесень, он не подвержен процессам гниения.

Классификация по конструкции

И поверхностный, и подземный дренаж могут иметь различное конструктивное исполнение. Поверхностные бывают такого вида:

  1. Линейные;
  2. Точечные.

В большинстве современных домов устанавливаются линейные дренажи, они максимально эффективны в работе. В них дрены помогают уводить паводковые воды от фундамента, деревьев, подсобных помещений посредством земляных каналов. Эти каналы могут уходить в септик или выводить излишнюю жидкость просто за пределы участка.

Фото — поверхностный

Точечные или местные более просты в создании. Они располагаются только в низинных точках участка, благодаря чему не требуют больших затрат средств и сил для обустройства. Представляют собой не привычные дренажи, а скорее отдельно установленные колодцы, которые могут быть открытого и закрытого типа. Помимо этого многие специалисты рекомендуют создавать искусственные углубления вдоль подпорных стенок, наружных канализаций и водопроводов и т. д.

Виды подземных систем:

  1. Вертикальные;
  2. Горизонтальные;
  3. Комбинированные.

Вертикальные считаются самыми сложными из всех описанных видов. Они представляют собой сложную конструкцию, в которой в качестве ливневых дренов установлены вертикальные шахты. Из них вода попадает в магистраль, откуда выводится в септик.

Фото — схема вертикального

Горизонтальный дренаж – это простая система, подобная поверхностной, но установленная на более высокой глубине. Он может быть засыпным, закрытым дорожками или оборудованным специальными трубами с отверстиями. Все эти типы часто применяются для создания естественного осушения земли.

Фото — комбинированный

Видео: Как сделать дренаж почвы на даче
https://www.youtube.com/watch?v=rgEwEd4AtHU

С чего начинается дренаж участка?

Это мероприятие только на первый взгляд кажется сложным. На самом деле его под силу выполнить своими руками. Для этого необходимо тщательно продумать и спланировать действия, рассчитать материалы, силы и уверенно приступить.

Нужно иметь схему системы. Она пригодится не только для поэтапного проведения работы. Впоследствии, вы всегда сможете определить, где проходят трубы, находятся основные соединения и колодец, расстоянии от фундамента и на какой глубине необходимо искать трубу. Со временем данные забываются, поэтому нелишним будет зафиксировать всё на бумаге. Сделать план можно схематически, но точно выразить в цифрах глубину, ширину, длину, расстояние до основных объектов.

Заключение и комментарии

После изучения статьи не трудно сделать вывод о реалистичности создания собственными руками качественной системы дренажа на дачном участке. Самый простой способ, или сложнейшую технологию надо применять только после предварительных расчетов. Пригодится тщательная подготовка проектной документации, изучение актуальных предложений торговых предприятий. Следует правильно оценивать свои силы, при необходимости – поручать отдельные работы сторонним исполнителям. Приведенные в статье сведения помогут получить хороший результат, минимизируют ошибки.
