Как сделать культиватор своими руками: инструкция + чертежи

Расчет и выбор электродвигателя для мини электро трактора

Расчет потребной мощности двигателя для работы трактора был приведен в главе 5. Рассчитав величину потребной мощности, необходимо осуществить выбор электродвигателя. Сначала проводится выбор двигателя по мощности, учитывая, что установка двигателя большей мощности, чем потребная, ведет к уменьшению КПД, а в установках переменного тока ухудшает коэффициент мощности, что в свою очередь влияет на непроизводительную загрузку преобразовательного устройства и распределительной сети. Кроме мощности, двигатель выбирается по исполнению, т. е. по степени защиты (защищенный, закрытый, взрывозащищенный), по способу охлаждения (самовентилирующийся, с естественным охлаждением, с независимой или принудительной вентиляцией), по климатическому исполнению.

Устройство

Выбираем мощность культиватора. Мощность – это, пожалуй, самый важный параметр. Чем она больше, чем выше скорость работы и больше глубина вспахивания. Но вместе с мощностью растет и вес агрегата, и его цена.

Очень многое зависит от материала для ножей. Чем лучше материал, тем выше срок службы, тем лучше качество работы.

В подсобном хозяйстве используются ручные культиваторы, их проще всего изготовить, а также починить или заменить. Для их изготовления часто используются детали и материалы от других, вышедших из строя механизмов, что позволяет сэкономить на материалах.

Культиватор может использоваться не только сам по себе, но и в комплекте с мотоблоком – тогда культиватор используется как сменная насадка.

Необходимые материалы

Начнем с того, что отыщем запчасти для будущего самодельного мотоблока. Всякий мотоблочный механизм оснащен следующими техническими составляющими:

двигатель;
трансмиссия;
блок управления;
ходоуменьшитель (редуктор);
система агрегатирования.

Мотор снимается с устаревшего или неисправного мотоцикла. При выборе движка предпочтение отдается двухтактным двигателям, но это не означает, что четырехтактные не используются при создании мотоблока. Подходящим вариантом является мотор, снятый с мотоцикла «ИЖ ПЛАНЕТА».

Трансмиссия в мотоблоках используется нескольких типов:

зубчатая (стандартная трансмиссия трактора);
зубчато-червячная;
ремнево-зубчато-цепная;
гидрообъемная (новый, дорогой технический девайс, который недавно появился на рынке).

Блок управления состоит из совокупности рычагов, переключающих скорости, кнопки, увеличивающей или уменьшающей подачу топлива в двигатель, тормоза.

Требуется, чтобы конструкция оснащалась системой агрегатирования, которая является важным элементов конструкции, соединяя самодельный мотоблок и созданное для него своими руками навесное оборудование. Поэтому кронштейн обязан крепко быть прикреплен к несущей раме конструкции и оснащен устройством распределения мощности при повышении нагрузки на него.

Это интересно: Обои под камень в интерьере: разбираем основательно

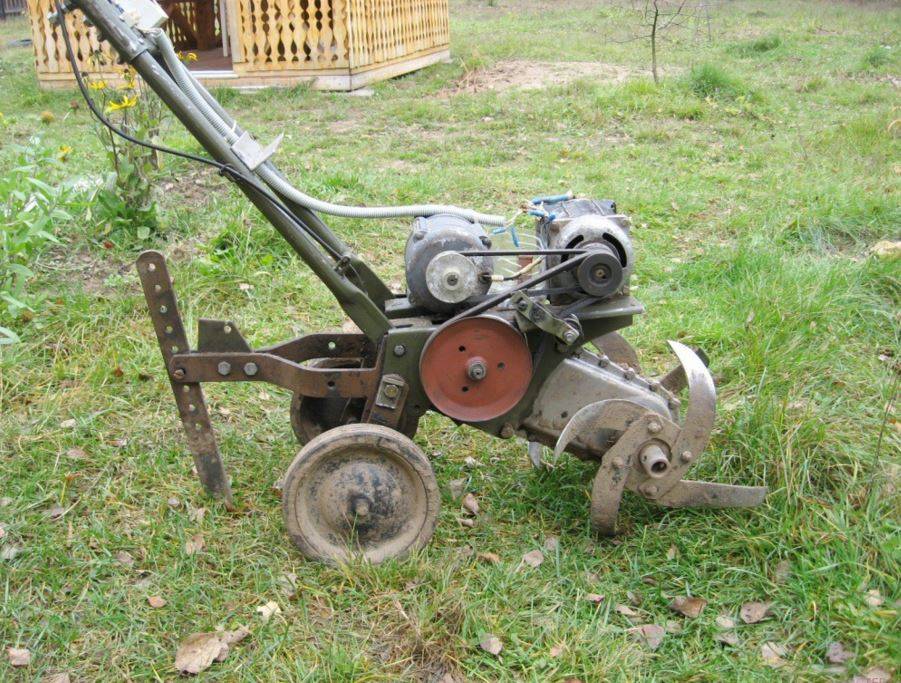

Культиватор своими руками с электроприводом

В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

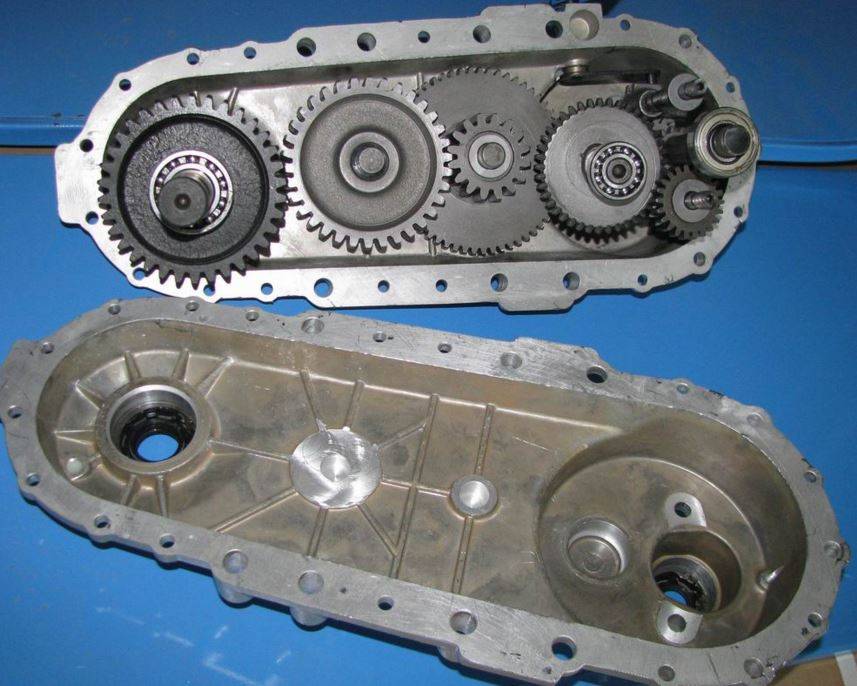

Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля. Мотокультиватор с двигателем от мопеда.

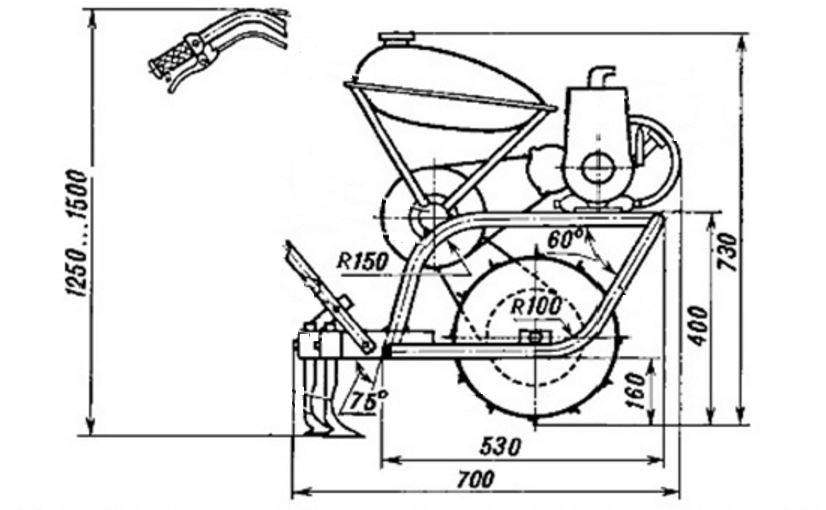

Чертеж устройства представлен на иллюстрации:

В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

Редуктор цепной, двухступенчатый. Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

Мотокультиватор с двигателем от мопеда – видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

Как сделать разные элементы

Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

Корпус генератора.
Роторный вал.
Фланцевый подшипник.
Детали из стали.
Винты.
Шкив.
Шестерня.

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

Фрезы

Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

Плуг

Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

Угол отвала.
Качество и глубину культивации почвы.
Площадь захвата.
Эффективность работы.

В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

Колеса

На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

Грунтозацепы

Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

Прицеп

Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

Окучник

Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

Листерный.
С переменной шириной захвата.
Дисковый.
Пропеллерный.

Адаптер

Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

Как собрать конструкцию

Чтобы сделанный мотоблок работал качественно и долго, нужно собирать его по чертежам и пошаговым инструкциям. Только в таком случае самоделка станет полезным садовым помощником и позволит превратить изнурительные огородные работы в удовольствие.

Обработка земельного участка — это тяжёлый физический труд, требующий не только крепкого здоровья, но и значительного времени. Поэтому, чтобы облегчить возделывание земли, многие дачники и сельские жители применяют механизированный способ обработки своих огородов. Для этого нужно иметь лишь желание, светлую голову и руки, умеющие делать необходимые приспособления.

Изготовить самому железного помощника для работы на участке не составит особого труда. Ведь почти у каждого хозяина хранятся в гараже старые запчасти от автомобильной или бытовой техники, которые как раз и пригодятся для таких целей.

Из ненужных на первый взгляд вещей можно запросто смастерить мотоблок или самодельный мотокультиватор. Своими руками сделанные сложные механизмы постоянно совершенствуются и служат долгое время.

Наиболее простой агрегат для изготовления — это культиватор из бензопилы или электрокультиватор. А вот сделать мотоблок своими руками из заднего моста ВАЗ гораздо сложнее. Это требует некоторых знаний по технологии и свойствам металлов, а также навыков слесарного дела и применение специальных инструментов.

Иметь у себя на подворье электрокультиватор для обработки почвы — это экономия времени и физических сил. Конечно, большие площади этим агрегатом возделывать нельзя, так как его ход ограничен длиной электрошнура. А вот взрыхлить землю в саду, на грядках и цветниках вполне можно. А благодаря тому, что он работает на электричестве, а не на бензине, его используют в больших теплицах и парниках.

Изготовление мотоблока

Для этого электродвигатель заменяют мотоциклетным или другим бензиновым мотором, у которого выше мощность и есть реверс (вперёд/назад). Устанавливают вместо рабочего органа рыхления ещё два дополнительных колеса или грунтозацепа и уменьшают скорость хода за счёт редуктора. Таким образом из простенького культиватора сооружается полноценный мотоблок, механические возможности которого намного выше. Дальнейшее усовершенствование ведёт к созданию минитрактора, который способен не только работать в поле, но и перевозить грузы при помощи тележки.

Навесное оборудование

Для производства посадочных и других работ изготавливают окучник из дисков сельскохозяйственных борон, различные фрезы, каток, плоскорез для прополки, плуг-копатель и другие насадки, облегчающие физический труд на огороде. Каждое из этих приспособлений имеет своё крепление, которым цепляется к самодельному мотоблоку.

С помощью плуга-копателя можно посадить 10 соток картофеля одному человеку в течение 2−4 часов. Сначала делается борозда, в которую выкладываются семена. А при создании второй борозды совершается одновременная засыпка первой. Таким образом посадка картошки происходит равномерно и быстро. Выкапывание делается этим же и точно таким же методом. Только перед этим необходимо скосить ботву бензокосой или триммером, которые также изготавливаются своими руками.

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .

Нюансы одно- и двухрядных устройств

На мотоблок можно установить один или два окучника. Однорядными бывают листерный и пропеллерный, тогда как в паре могут применять все типы. В зависимости от их количества, меняется характер культивации. При обработке грядки одним окучником проход осуществляют с каждой стороны, а колеса мотоблока размещают в колее между растениями. Такой способ культивации не позволяет получить высокую производительность.

Двухрядные окучники для мотоблока повышают эффективность культивации. За один проход, формируется гребень с обеих сторон грядки. Однако при работе пользователю приходится контролировать зону контакта с двух сторон. Часто это приводит к повреждению корней растений. Удобством таких моделей является возможность регулировки ширины окучивания, что позволяет подогнать ее под нужные параметры.

К сведению!Для извилистых грядок больше подходит применение однорядного способа обработки.

Электрокультиватор из мясорубки

Распространенная практика изготовления ручных культиваторов приобрела настолько широкую практику, что сейчас делают даже самостоятельно электрокультиваторы из двигателя от электрической мясорубки. Устройство настолько функционально, что может даже передвигаться самостоятельно, а по производительности они не уступают продукции знаменитой продукции ЛопЛош, знаменитого российского производителя. Люди ухитряются даже разместить пусковую кнопку на ручке, если работа осуществляется в ручном режиме.

Схема устройства электрокультиватора:

Инструменты нужны примерно те же, достаточно сварки, молотка и плоскогубцев, набора ключей. Так что если в распоряжении имеются необходимые детали – двигатель, уголки и трубки, велосипедные колеса, винт и лом и собственно электродвигатель.

Для такого мотокультиватора понадобится ходоуменьшитель, чтобы можно было уменьшать обороты мотора и работать на оптимальном режиме — его также вполне по силам сделать своими руками. Все зависит от того, какой тип устройства будет выбран.

Можно сделать культиватор из триммера, использовать мотор из электрической дрели, и по отзывам дачников, они просто не уступают агрегатам, изготовленным на МТЗ или на заводе. Положительные отзывы получены и от использования запчастей от Реверс Т-40.

Если как следует взяться за процесс и обладать определенными навыками, можно делать отличные варианты, как, например, здесь:

Для тех, кто хочет самореализоваться, дать простор фантазии и творчеству, использовать уже ненужные детали в новой плоскости и сэкономит на этом, оптимальный вариант – позаимствовать уже накопленный опыт и послушать советы.

Практическая смекалка нашего народа не дает усомниться в успешности любого начинания, которое облегчит труд и позволит значительно сэкономить средства. Ведь профессиональные агрегаты не так уж и необходимы на маленьком дачном участке.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

лист толщиной не менее 3 мм;
полоса 40 х 4, 50 х 5 мм;
труба профильная 15 х 15, 30 х 15 мм;
крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.

Культиватор «Ёжики»

Для основы нужно подготовить мощную вилку, изготовленную из стальной полосы. Спереди инструмента расположена рабочая ось с насадками. Их нужно делать из кусков трубы, на которые наварены стальные прутья с заострёнными кончиками. Собственно, и название отсюда.

Рыхление осуществляется за счёт лёгкого встряхивания почвы и её прокалывания, но сорняки остаются на месте, особенно их корни. Главным плюсом такого подвида является лёгкий ход инструмента. Междурядный проход осуществляется практически без усилий.

Так же как и в звёздочной модели, в конструкции «ёжики» можно дополнительно установить плоскорез для последнего этапа обработки земли, с помощью которого удаляются все сорняки. Для рукоятки можно применить как палку от лопаты, так и велосипедный руль. Такой руль можно использовать перед собой и позади.

Для первого варианта необходимо саму насадку «ёжики» загонять в грунт собственным весом. Этот процесс довольно трудоёмкий. Для второго случая нужно рабочую часть утяжелить. Тем не менее работать им намного легче, несмотря на лишний вес. В подобной работе можно прислушаться к советам родителей. Они знакомы с такими инструментами лично. В прошлом ручными конструкциями очень часто пользовались, так как механизированных средств не было вообще.

Культиватор для мотоблока Нева. Оборудования для вспашки земли

Чаще всего мотоагрегат покупают, чтобы использовать, как мотокультиватор для выполнения самых тяжелых работ на земле: осенней вспашки и культивации плодородного слоя. Благодаря очень большому вращающему моменту на выходе из редуктора мощности в 7-10 л.с. достаточно, чтобы в несколько заходов обработать даже суглинистые или солончаковые почвы.

Для восстановления структуры почвы производителем предлагаются для работы следующие варианты инструмента:

Плуг для мотоблока нева со сцепным устройством чаще всего оборудован стандартной или универсальной конструкцией сцепного устройства с рамой. Мотоблок позволяет распахивать грунт средней тяжести, корней и молодой поросли деревьев;
Культиваторы и фрезы для мотоблока «Нева МБ 2» позволяют более глубоко и тщательно вспушивать почву, рубить корни сорняков, превращать остатки растительности в мульчу, использовать мотоблок, как мультикультиватор.

Кроме одинарной конструкции, существуют парные плуги, позволяющие выполнять обработку парой режущих кромок с отвалом грунта в двух рядах, как на фото. Но работать с такими серьезными приспособлениями рекомендуют на мотоагрегатах «Нева МБ 23» или «Нева МБ23СД».

Не стоит рассчитывать распахать мотоблоком целинные почвы, средней тяжести грунт с большим количество корней и сорняка, как правило, «не по зубам» даже тяжелым мотоблокам МБ 23. Нева создавалась для работы на уже распаханном грунте. В этом случае прекрасно работают и фрезы, и культиваторы, и плуги.

На солончаках и глинистых почвах мощности вращения грунтозацепов и их веса не всегда хватает, чтобы вспахать уплотненный слой земли. Частенько зацепы наваривают дополнительными грузами, например, маховиками от грузовых автомобилей, что снижает центр тяжести мотоблока, делает его более устойчивым и утяжеляет его на 20-25 кг. Ширина одного колеса-грунтозацепа составляет 210 мм при диаметре в 460 мм.

С помощью насадки на мотоагрегат окучника можно достаточно удачно делать рыхление земли, как перед посадкой, так и для удаления сорняков в рядах между растениями. Но работать таким приспособлением достаточно сложно, требуется знание специфики настройки инструмента.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

сварочный аппарат;
листовое железо;
болгарка;
крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
Так что при покупке нужно уточнять этот момент.
Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Как собрать мотокультиватор

Составные части конструкции:

Силовая установка.
Электромотор или двигатель внутреннего сгорания. Электропривод можно взять от старой вентиляционной системы или промышленного компрессора, такие энергоустановки имеют приличный ресурс и высокую надежность.

Если вы используете ДВС (например, от мопеда), его необходимо принудительно охлаждать, поэтому позаботьтесь об установке вентилятора. Мотор от бензопилы имеет усовершенствованную систему охлаждения, поэтому проблемы перегрева нет.

Редуктор.
Обязательный элемент любого мотоблока или культиватора. Высокая скорость выходного вала двигателя (вне зависимости, электрического или бензинового) слишком высока, а крутящий момент в компактных силовых установках недостаточен для обработки почвы.

При помощи понижающего редуктора уменьшаются обороты, и растет усилие на рабочем валу.

Рама и портал для навесного оборудования.

Важно! Даже если вы строите мотокультиватор с единственной осью, его всегда можно оснастить колесами и навесить любые приспособления – от окучника до плуга. Поэтому кронштейн для подвеса различных приспособлений должен быть.. Ручки для управления.
Помимо основной функции – удержания механизма в рабочем положении, на рукоятки выводят органы управления силовой установкой

Конструкция должна быть прочной и удобной

Ручки для управления.
Помимо основной функции – удержания механизма в рабочем положении, на рукоятки выводят органы управления силовой установкой. Конструкция должна быть прочной и удобной.

Если вы решили собрать культиватор своими руками – чертежи можно взять из технической литературы или разработать самостоятельно. Привязываясь к готовому проекту, вы будете вынуждены искать именно те компоненты, который предусмотрел автор конструкции.

Предлагаем к рассмотрению две конструкции, имеющие различную концепцию:

Ротационный, или звёздочный

Сделать такое приспособление не является сложным заданием. Для изготовления конструкции нужно 5−7 звёздочек, которые будут выполнять функцию ножей, нанизать на ось. Эти ножи могут быть как прямые, так и загнутые в стороны. После возделывания почвы подобным инструментом рекомендуется пройтись между рядами и плоскорезом. Возможна и комбинация двух моделей, когда сперва в конструкции идут звёзды, а потом плоскорез используется для завершающего этапа. Так можно значительно сэкономить силы и энергию трудящемуся. Поскольку звёзды исполняют в конструкции функцию колёс, то дополнительная ось не нужна.

Работать таким инструментом достаточно тяжело, поэтому с ним может справиться только физически подготовленный человек. В подобной садовой конструкции можно установить вместо звёзд колёса того же диаметра. В этом случае получится хороший прополочный окучник.
