Самодельный шнековый снегоуборщик своими руками + чертежи

Чертежи и схемы

Для сборки снегоочистителей можно использовать чертежи, которые легко найти в интернете, или взяться за разработку собственной версии исходя из условий местности.

Существует четыре типа снегоуборочных машин:

  • Бульдозерный. Колёса с укреплённым спереди отвалом.
  • Шнековый. В нём снег по-немногу захватывается вращающимися лентами и перемещается к трубе, через которую выбрасывается.
  • Вентиляторно-лопастной. По специальным отвальным ножам слипшиеся снежинки направляются к вентилятору, поднимаются лопастями к трубе и вылетают наружу.
  • Воздушно-вентиляторный. Он работает как пылесос. Снежная масса втягивается сильной струёй воздуха и выкидывается на улицу.

В городах применяются все эти виды очистительного оборудования, но в сельской местности воздушно-вентиляторный тип сделать трудно, так как для всасывания снега нужен очень мощный двигатель. Поэтому в статье рассматривается создание только первых трёх вариантов.

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

  • двигатель внутреннего сгорания, оснащенный глушителем;
  • топливный бак;
  • трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

  • сборка шнекового механизма;
  • изготовление ротора;
  • монтаж корпуса;
  • устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Полезный совет! В роторных снегоуборщиках следует использовать более мощные подшипники, которые смогут устоять при биении роторного механизма.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

  • отличную маневренность и высокую производительность техники;
  • в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
  • возможность регулировать ширину захвата снежного покрова;
  • небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

  • возможность проведения ремонта снегоуборщика своими руками;
  • невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Шнековый вариант

Приспособление с отвалом имеет недостатки и главный из них — трата времени и сил на откидывание пласта снега, подцепленного отвалом. Часто его оставляют прямо у дороги, создавая высокие сугробы, что не всегда приемлемо.

Вариант снегоочистителя со шнеком позволит избавиться даже от придорожных наносов, ведь его конструкция предусматривает отброс захватываемой массы на расстояние в несколько метров. Это поможет полностью очистить двор или улицу, оставив кучи у забора.

Этот вариант приваривается или привинчивается спереди к раме с колёсами, которую можно снять со старой тачки, например.

Другая конструкция представляет собой бесколёсный вариант, управляемый трубой. Корпус укреплён на раме из уголков, снизу которой привинчены лыжи.

Основные узлы и материалы обоих вариантов:

  • короб — сваривается из листов металла;
  • центральный вал — представляет собой трубу ¾-2 дюйма;
  • захват (лопатка) — пластины из железа или куски швеллера;
  • опорные элементы;
  • шнек — выполнен из колец или ленты;
  • звёздочка от мотоцикла;
  • лыжа из пластин или труб;
  • рама из уголков;
  • подшипники;
  • труба для выброса снега — можно взять от печи.

Последовательность сборки шнека:

  1. Из кровельных листов или другого металла вырезаются 4 кольца и 6 опорных пластин.
  2. Насаживают шесть полос на вал и приваривают к нему под углом 90°. Затем укрепляют звёздочку и напрессовывают подшипники.
  3. Между средними направляющими вставляют две лопатки, выполненные из пластин. Их приваривают к валу и к опорным элементам. Если в качестве лопастей захвата применяют куски швеллера, то их поворачивают на 180° относительно друг друга.
  4. Кольца разрезают, отгибают и приваривают так, чтобы получились две взаимоперекрещивающиеся спирали.

Разогнуть их можно двумя путями:

  1. Зажать среднюю часть в тиски, захватить один край плоскогубцами и оттянуть в сторону. То же самое проделать с другим концом.
  2. Приварить один край к опорному элементу у лопатки и растянуть.

Если кольца выполнены из толстого материала, и плоскогубцами трудно их ухватить, то можно применить два зажимных приспособления, например, тиски.

После изготовления шнека расчерчивают лист металла и сваривают короб. В его средней части вырезают отверстие под трубу для выброса снега. Можно сделать её самостоятельно или применить уже готовую от железной печки. Некоторые умельцы используют пластиковые.

Затем в корпусе прорезают прямоугольное отверстие напротив звёздочки — для прохода цепи. Короб устанавливают на раму с полозьями или колёсами и укрепляют бензопилу.

Вентиляторный агрегат

Промышленный вариант подобного типа (Вьюга) давно применяется в хозяйстве многими людьми. Но его можно собрать и своими силами.

Этот снегоуборщик очень надёжен и прекрасно справляется с основным делом.

Он состоит из небольшого количества деталей:

  1. Ножи выполняют две функции: подрезают снег и направляют их к вентилятору.
  2. Ротор с лопастями захватывает пласты слипшихся снежинок, закручивает их и с большой скоростью выталкивает через отверстие в корпусе.
  3. Труба служит направляющей для потока выбрасываемого снега.

Для изготовления подобного агрегата необходимы следующие материалы:

  • листовое железо 1-3 мм для корпуса и отвалов и толщиной 5-10 мм для лопастей;
  • вал для ротора;
  • звёздочка;
  • угольники для варианта на лыжах или колёсная пара;
  • трубы для выполнения ручек.

Порядок изготовления конструкции

Сначала делают корпус с ножами. Для этого необходимо:

  1. Определиться с диаметром вентилятора и рассчитать длину окружности по известной формуле L=πD.
  2. К полученной величине прибавить припуск 1 см в случае применения сварочного аппарата и 2 см при соединении краёв болтами или заклёпками.
  3. Затем нужно из листа вырезать полосу длиной L+(1 или 2 см) необходимой ширины (например, 10-15 см).
  4. Согнуть заготовку на оправке и заварить её. Или просверлить в месте нахлеста отверстия и соединить другим способом.
  5. Начертить на листе круг диаметром D для задней стенки корпуса и ножи треугольной формы с закруглением на одном углу.
  6. Все заготовки приварить на место.

Выполнение вращающегося узла:

  1. Насаживают на подшипник вал длиной 20-30 см так, чтобы с одной стороны выглядывало 5-6 см. Для его изготовления могут понадобиться услуги токаря. Если в хозяйстве имеется необходимая деталь с подшипником, то можно применить её.
  2. Определяют центр круга (задней стенки) и просверливают его сверлом, калибр которого на 3-5 мм больше диаметра вала.
  3. Измеряют внешние габариты подшипника и вырезают из железа стакан для него. Он должен быть с лапками, чтобы просверлить их и закрепить эту деталь винтами.
  4. Надевают на подшипник стакан, а на вал напрессовывают или насаживают и зажимают винтами подходящую по диаметру трубу.
  5. К ней приваривают лопасти — пластины из толстого железа.
  6. Вращающийся узел закрепляют изнутри корпуса, чтобы снаружи оставалось 5-6 см.
  7. На этот «хвостик» наваривают звёздочку.

В самом конце выполняют чертёж трубы и вырезают заготовку, которую сгибают и заваривают. Сверху корпуса (в центре или немного сбоку) проделывают отверстие. Затем укрепляют трубу. Её верх желательно выполнить поворотным, чтобы можно было направлять поток снега куда нужно.

Всю конструкцию устанавливают на раме (спереди) с лыжами или колёсами. Бензопилу укрепляют, как и в предыдущих.

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

  • шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
  • отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
  • лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
  • воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

Самостоятельное изготовление шнека

Шнек для снегоуборщика – это основная подвижная часть агрегата, изготовление которой не вызывает затруднений. Лучше всего для изготовления шнека использовать резиновую ленту от транспортера толщиной 10 мм и длиной 1,5 м. Из резиновой полосы необходимо вырезать кольца в количестве 4 штук с диаметром 28 см. Детали легко вырезаются с помощью электрического лобзика.

Ниже приведены чертежи всех деталей шнека.

В качестве вала берется металлическая труба диаметром 27 мм. К ее концам закрепляются переходники, на которые устанавливаются подшипники. В центральной части трубы делается пропил длиной 120 мм, в который будет установлена центральная пластина, предназначенная для отбрасывания снега. Также на трубу одеваются и привариваются 4 пластины. К ним и к центральной пластине будут крепиться резиновые кольца. Как это делается, хорошо видно на следующем фото.

Для изготовления шнека можно применять и металлическую полосу. Но предпочтительнее использовать резину, поскольку она не царапает тротуарную плитку и не повреждается при соприкосновении с твердым препятствием, например, с бордюром или забором.

С чего начать изготовление?

Сделать снегоуборщик можно на основе чертежа устройства шнекоротора. Его можно замаскировать под корпусной частью машины, чтобы защитить двигатель снегоуборщика от сырости.

Собирая шнекоротор для уборки снега своими руками, нужно подыскать рабочий вал со спиральным приводом. Электроснегоуборщик осуществляет захватывающие движения при помощи энергии, которая поступает на подшипники привода.

Так, самодельный шнекоротор можно сделать:

  • одноступенчатым. Шнекоротор пригоден для сборки снега при помощи частоты передачи. Вал шнекоротора, делая обороты, переводит вращение на рабочий привод снегоуборщика. Шнекороторы — незаменимая техника в районах с умеренным климатом;
  • двухступенчатым. Самодельная машина должна иметь 2 ступени частоты привода. При уборке шнекоротор захватывает снежные массы, а затем выбрасывает их со снегоуборщика при помощи работы устройства роторного двигателя. Роторный снегоуборщик необходим для уборки заснеженных участков.

Сварить шнекоротор поможет чертеж устройства

Важно подобрать для самодельного снегоуборщика рабочий спиральный механизм и вал с самым мощным приводом. Сделать снегоуборщик мобильным поможет рама, которую устанавливают на салазки

Сборка рабочего шнекоротора требует:

  • подбор листового металла, чтобы сварить вал и корпус снегоуборщика;
  • подготовку уголков из стального сырья, чтобы делать раму при изготовлении шнекоротора. Уголки для электроснегоуборщика делают в размере 5×5 см;
  • формирование листовой фанеры для снегоуборщика. Ее нужно делать размером 1 см по толщине;
  • подгонку стальных труб для снегоуборщика с разрезанием металла в диаметре 12 мм;
  • изготовление вала роторной техники из стальных труб в размере 20 мм.

Металл трубы высверливают под приспособление для лопаты. Лопату на снегоуборщик устанавливают размером 12×27 см. Она требуется для сборки снега при уборке во дворе. На трубу сажают 4 самодельные кольца из резины. Чтобы вал электроснегоуборщика был рабочим, устанавливают на трубу подшипники.

Закончить изготовление и ремонт роторного снегоуборщика поможет:

  • вырезка из металла 4-х самодельных дисков;
  • распиливание дисков на 2 части и их скрутка;
  • приварка спиралей к валу;
  • установка подшипников.

Раму снегоуборщика устанавливают на стальные уголки. На машину для уборки изготавливают лыжи.

Полезные советы и предупреждения

Предохранители в сенгоуборщике

  • Попадание в шнек крупных твердых предметов – главная опасность при использовании самодельного снегоуборщика. Это влечет за собой не только поломки шнека, но и заклинивание двигателя. Для того, чтобы избежать поломок двигателя делают специальные предохранители.
  • Используют предохранительные болты или втулки. С их помощью готовый шнек крепят к вращающему валу. При превышении допустимой нагрузки они просто ломаются, а двигатель остается исправным.
  • Электродвигатель предусматривает наличие кабеля, который будет находиться на морозе. Большинство обычных кабелей не предназначены для работы в экстремальных температурах: они «замерзают» и плохо работают. Для работы на морозе используются провода типа КГ-ХЛ, ПГВКВ, SiHF-J, SiHF-O или их аналоги.
  • Ширина ковша регулируется в зависимости от того, какой ширины будет рабочая поверхность. Для расчистки очень узких дорожек могут не подойти большинство стандартных ковшей, поэтому габариты должны предусматриваться заранее.
  • В одноступенчатых снегоуборщиках удобно размещать выпускной желоб сверху и сбоку на ковше, чтобы снегу приходилось преодолевать меньшее расстояние. При этом спираль шнека должна быть наклонена под небольшим углом в ту сторону, где находится желоб.

Итак, сделать снегоуборщик своими руками довольно несложно. При этом затраты на него будут небольшими, а эффективность работы превышает все ожидания. Использование электрического снегоуборщика намного дешевле и легче, чем бензинового, но он ограничен длиной проводящего кабеля. Прочитайте инструкцию, как сделать бензиновый снегоуборщик своими руками.

Взвесив, все плюсы и минусы, можно утверждать, что для уборки от снега территорий средних размеров очень удобно и одновременно дешево иметь свой снегоуборщик.

Шнековая машина

Снегоуборочная техника для дома своими руками — полезная самоделка. Чтобы сделать снегоуборщик, надо для начала изучить механизмы. Снегоуборочный агрегат будет состоять из шнека, который находится внутри корпуса из металла. Это своеобразный стержень или вал, вдоль которого располагается спиральная поверхность. Вал вращается из-за подшипников и приводит спиральный профиль в действие. Правильно сделанный своими руками самодельный снегоуборщик станет незаменимым помощником зимой.

Одноступенчатая модель

По принципу действия приспособления для уборки снега могут делиться на двухступенчатые и одноступенчатые. Схема работы одноступенчатого аппарата заключается в «поглощении» и сбрасывании снега. Это достигается при помощи вращения шнека.

Рабочая кромка на аппарате бывает гладкой и зубчатой. Гладкая обычно применяется, чтобы убрать рыхлый снег, а зубчатая подходит для твёрдой корки, которая обледенела за ночь.

Если судить по весу, то шнековые агрегаты намного легче шнекороторных. Их недостаток заключается в том, что они несамоходные, поэтому человеку всегда нужно будет стоять у руля. Такая машина представляет собой большую лопату на колёсах, которую нужно постоянно подталкивать вперёд. Тогда она будет сгребать снег и выбрасывать его в установленную сторону.

Шнек приводится в действие бензиновым или электрическим двигателем, который может быть четырехтактным либо двухтактным. Такие машины стали очень популярны из-за лёгкого управления. Также к положительным моментам стоит отнести их компактность.

Двухступенчатый агрегат

Агрегат сконструирован несколько иначе, чем предыдущая модель. Первая ступень конструкции обеспечивает сгребание снега шнеком. Вторая ступень жёлобом будет выбрасывать снег. Это достигается при помощи снегоротора, который выполняет функции крыльчатки сброса.

Подобные модели устроены по принципу винтового вала, имеющего зубчатую или гладкую кромку. Шнеки исполняются:

  • в металлическом или резиновыми варианте;
  • из армированной стали;
  • из резинопластика.

Выбор будет зависеть от предназначения самоходной машины.

Крыльчатка у двухступенчатой модели может иметь 3 или 6 лопастей. Они изготавливаются из разнообразного материала, зависящего от степени тяжести работы, которую предстоит выполнять с помощью агрегата. Чем сложнее работа, тем крепче стоит выбирать материал.

Меры предосторожности

Основную опасность представляет шенк, который способен не только намотать на себя одежду, а ударить или вовсе поранить руку или ногу. Во время уборки снега следует соблюдать ряд правил:

  • Надеть тёплую одежду и обуть нескользкую обувь.
  • Использовать защитные наушники, перчатки и очки.
  • Не направлять поток снега в сторону людей или машин.
  • Если снегоуборщик электрический, то не стоит забывать о кабеле.

Следует помнить и об опасности при заправке агрегата, ведь допущенные ошибки могут привести к возгоранию или взрыву горючего.

Снегоуборщик может работать не только зимой, но и в другие сезоны. Вентиляторный вариант (если его поставить отверстием вверх) можно применить для обмолота кукурузы. Или дополнить его трубами и использовать в качестве устройства принудительной вентиляции.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

  • Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
  • Из трубы делается вал, толщиной не менее 5 см.
  • В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
  • Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
  • Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
  • В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

  • Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
  • Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
  • Выбираем привод шнека.
  • Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
  • Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
  • Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
  • Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  • Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  • У короба на боках закрепить стаканы.
  • Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
  • Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

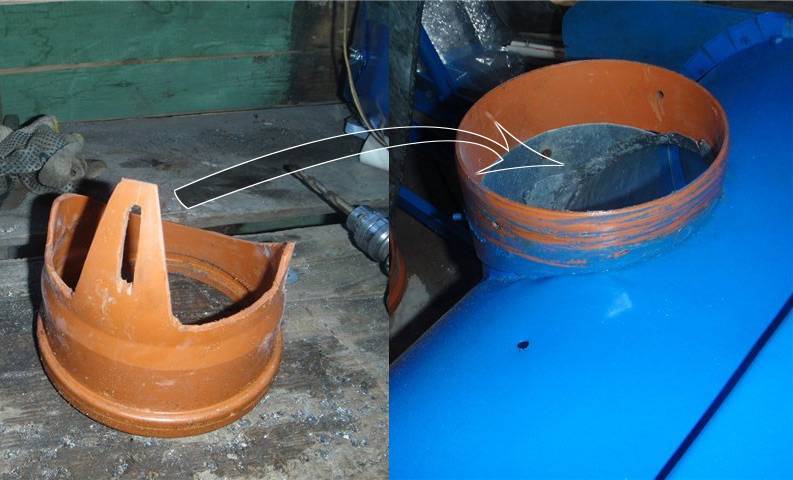

  • Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
  • Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  • На конце вала приваривают звёздочку для смены скоростей.
  • Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  • Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
  • Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
  • Ручка машины крепится болтами на продольные уголки.
  • После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Необходимые инструменты и материалы

Перед выбором материалов и изготовлением приспособления следует запомнить, что двигатель бензопилы имеет небольшую мощность. Не стоит использовать агрегат для очистки льда или сильно смёрзшегося снега во избежание его поломки.

Вначале нужно подумать, из чего делать уборщик и какими приспособлениями при этом пользоваться. Нетрудно догадаться, что для выполнения разных видов работ понадобятся различные материалы. Они будут указаны в инструкции по изготовлению той или иной конструкции.

Какие инструменты следует применять:

  • сварочный аппарат;
  • молоток, плоскогубцы, отвёртка;
  • разные ключи;
  • напильник;
  • болгарка и дрель;
  • ножовка;
  • тиски.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
