Изготовление веерной картофелекопалки для минитрактора

Идея сделать самостоятельно веерную картофелекопалку для минитрактора вполне реализуема даже для новичков. Навыков работы со специальными инструментами здесь не требуется, а для тех, кто ни разу не работал электросваркой стоит попробовать чтобы научиться.

Сначала стоит разобраться в конструкции, здесь поможет любая информация. Можно посмотреть в интернете, благо самодельщиков хватает, а можно посетить выставки или салоны по продаже сельхозтехники. В Москве, например, есть постоянно действующие стенды на ВДНХ посвященные малой механизации сельхозпроизводства

Здесь стоит обратить внимание на два момента – размеры элементов и варианты изготовления. В качестве вариантов изготовления можно посоветовать использовать отдельные готовые элементы, например, стойку с прицепным устройством

Материалы и инструменты

При работе понадобится однозначно:

  • Болгарка;
  • Сварочный инвертор или другой любой сварочный аппарат, даже газосварка;
  • Рулетка;
  • Керн;
  • Молоток;
  • Пассатижи;
  • Напильник;
  • Щетка по металлу.


Для изготовления картофелекопалки своими руками понадобиться сварочный аппарат Возможно понадобиться:

  • Ножовка по металлу;
  • Дрель;
  • Зажимы для удобства сварочных работ;

Из материалов понадобится:

  • Профильная труба 60х60 мм;
  • Листовой металл толщиной 4-5 мм;
  • Стальная пластина толщиной 4-5 мм;
  • Прут круглый, диаметром 8 мм или стальная арматура такого же диаметра;
  • Опорное колесо если оно предусматривается в конструкции лучше брать на подшипниках с валом;
  • Швеллер для сцепки.

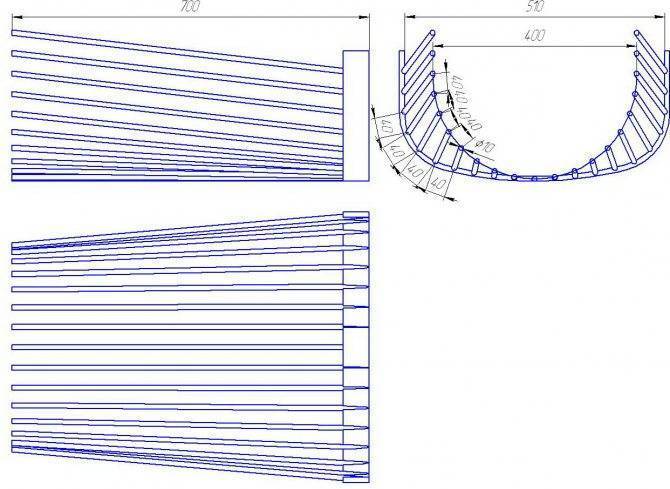

Чертежи

Найти чертежи на просторах интернета несложно. И при работе можно использовать уже готовые чертежи, достаточно их просто скачать и распечатать. Но прежде чем кроить металл рекомендуется просто на листе бумаги изобразить, как будут выглядеть отдельные узлы и детали, как и куда, они будут крепиться.

Для начинающих самодельщиков рекомендуется прежде, чем приступать к резке металла перенести все размеры на картон и собрать картонную модель. Этот прием поможет наглядно увидеть все проблемные места конструкции.

Этапы изготовления

Процесс сборки рекомендуется начать с изготовления корпуса плуга. Из профильной трубы сваривается каркас и прицепное устройство. В работе обязательно после того как будут раскроены все элементы следует их собрать в единую конструкцию несколькими точками сварки. Окончательную сварку рекомендуется делать после того, как будут исправлены все недостатки.

Лемех плуга лучше сделать из двух деталей корпуса и режущей пластины. Корпус собирается из листового железа, а вот режущую пластину прикрепляют на болтовом соединении или на заклепках.

На заключительном этапе к корпусу плуга с лемехами привариваются прутья веера. В точке сварки швы делаются с обеих сторон. Длина шва не менее 5 см. Ускорить этот процесс поможет шаблон из деревянного клина, при помощи его к закрепленному пруту фиксируется очередной прут и закрепляется несколькими точками сварки.

После сборки картофелекопатель рекомендуется испробовать на практике, необязательно на грядке, можно просто пройти одну-две борозды чтобы убедиться в правильности сборки и обнаружить слабые места в конструкции.

Ассортимент и особенности картофелекопателей

Одно из преимуществ нашей компании заключается в том, что мы предлагаем различные по параметрам тракторные картофелекопалки, способные удовлетворить потребности как мелких, так и крупных хозяйств:

  • КТП-1 будет оптимальным вариантом для тех, кому требуется купить картофелекопатель на трактор с минимальной рабочей шириной (0,62 метра). Оборудование рекомендуется для маломощных тракторов;
  • КСТ-1,4М – это универсальное решение, подходящее для работы на любых почвах и с различными культурами (включая картофель, свеклу, морковь и прочие овощи, взращиваемые минимум двухрядным способом);
  • УКВ-2 высоко оценивается потребителями за её производительность. Эта белорусская картофелекопалка для МТЗ способна обрабатывать до 1,17 га в час. Техника также способна работать на любых видах почв, включая наиболее сложные земли (например, с повышенной влажностью);
  • Модель PYRUS. Посоветовать ее покупку можно тем, кто ищет долговечную и малогабаритную копалку, максимально бережную в действии. Польское оборудование качественно очищает клубни почвы, не повреждая их;
  • Агрегат КТН-2ВМ отличный вариант для одновременного выкапывания картофельных клубней с двух рядов при расстоянии между ними 0,7 м. Благодаря особой конструкции, период службы элеватора возрос в 3 раза.

Что такое картофелекопалка и для чего она нужна

Во время сбора урожая на крупных сельскохозяйственных предприятиях используют серьезную агротехнику. В небольших хозяйствах чаще всего применяют мотоблок, к которому подсоединяют прицепное или навесное оборудование.

Картофелекопалка имеет простое устройство, но способна значительно ускорить и облегчить сбор урожая.

Описание устройства

Картофелекопалка для мотоблоков – это навесное оборудование, которое предназначено для сбора урожая. Устройство фиксируют непосредственно на машине или с помощью сцепки.

Зубья картофелекопалки углубляются в землю, извлекая из нее картофель, который потом собирают вручную.

Для чего оно нужно

Если сравнить использование копалки с полностью ручным сбором, то устройство в несколько раз ускоряет и упрощает процесс. Оборудование позволяет обработать сравнительно большой участок земли за короткое время.

Какие существую картофелекопалки для мотоблоков

В зависимости от конструкции копалки подразделяют на такие виды:

  • конвейерная;
  • грохотная;
  • вибрационная;
  • барабанная;
  • веерная;
  • транспортерная.

Вибрационные картофелекопалки

Веерную назвали так из-за того, что у нее прутья расположены в виде веера. Основная часть механизма похожа на плуг, от которого отходят эти прутья. Принцип работы веерной копалки прост: плуг входит в землю, во время движения мотоблока картофель поднимается по прутьям из почвы. Основными преимуществами такой конструкции считаются небольшая стоимость и простота в изготовлении. Среди недостатков выделяют невозможность использования на твердых почвах.

У грохотной картофелекопалки более сложная конструкция. Она имеет дополнительные колеса и точки опоры. Также в ней есть решетка, находящаяся под углом к поверхности земли. Решетка предназначена для удаления лишней земли. Главный недостаток – относительно небольшая продуктивность.

Барабанная картофелекопалка – сравнительно сложный механизм, который значительно ускоряет и упрощает процесс сбора клубней. Плуг углубляют в почву, картофель попадает на решетку, после чего отправляется во вращающийся барабан. Там клубни проходят дополнительную очистку от земли, а затем попадают в ящик.

Основная особенность транспортерной картофелекопалки – наличие 2 главных узлов. Она состоит из транспортера, который перемещает картофель, и лемеха, поднимающего пласт грунта.

Конвейерная копалка состоит из ковша, в центре которого находится конвейерная лента. Ковш поднимает картофель вместе с землей, после чего он попадает на ленту. Там клубни очищаются от остатков почвы и укладываются на поверхность земли. Основное достоинство устройства конвейерного типа – возможность обработки нескольких рядов одновременно.

Какие бывают типы транспортерных копалок

Оборудование для мотоблока отличается по конструкции, размерам, ширине рабочей полосы и другим критериям. Но зачастую картофелекопалки подразделяют, исходя из их принципа работы.

Копалки бывают:

  • пассивные;
  • активные.

Транспортерные картофелекопалки для мотоблоков бывают только активными, так как в них есть движущиеся части. Устройства подключают с помощью вала, редуктора или ремня.

Виды картофелекопалок

  1. Простая картофелекопалка. Обычное навесное оборудование по типу лопаты или плуга с приваренными стержнями или зубцами. Плуг — лопата врезаются в почву, поднимая созревшие плоды наружу по зубцам. Получается, что лишняя земля отсеивается от корнеплодов в процессе рыхления и подъема почвы. Наверху остаются все клубни из гнезда. Особенность простой картофелекопалки в том, что устанавливают на любой по мощности мотоблок или небольшой трактор.
  1. Вибрационная картофелекопалка. Это транспортерная картофелекопалка для мотоблока. Оснащена просевной решеткой или решетками, которые помещаются на опорные колеса. Также в конструкции предусмотрен лемех. В процессе обработки лемехом прорезается почва, затем поднимается вместе с корнеплодами на решетку. На решетке картофель отсеивается от земли и ботвы. Дальше корнеплоды по решетке падают на поверхность участка. В конце легко собрать урожай в мешки из-под картофелекопалки.

Сельхозоборудование такого типа выпускают под разными марками, оно имеет несколько видов креплений. Перед приобретением лучше убедится в том, что устройство подойдет для вашей модели культиватора.

Несколько основных популярных моделей для культиваторов:

  1. Обычная «ККМ-1».
  2. Обычная «КВМ-3».
  3. Обычная «Garden Scout».
  4. Вибрационная «Нева».
  5. Вибрационная «Полтавчанка».

Цена на картофелекопалку для мотоблока из этого списка варьируется от 7000 до 12500 рублей. В дачный сезон цены, конечно, могут увеличиваться.

Важно, перечисленные модели картофелекопалок точно подойдут по типу крепления к мотоблокам:

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Типы устройства:

  • стрельчатый;
  • грохотный или вибрационный;
  • транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде. Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

  1. Лемех подрывает землю вместе с плодами.
  2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
  3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми. Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Разновидности картофелекопалок для минитрактора

Существует несколько разновидностей таких агрегатов. В статье рассмотрены разновидности однорядных устройств. Однако картофелекопалка для трактора может быть двухрядной. Такая конструкция позволяет существенно повысить производительность выполняемой работы.

Вибрационная

Одним из наиболее известных вариантов является вибрационная копалка для минитрактора. В процессе работы землю роет горизонтальный лемех. Он по своей форме напоминает перевёрнутую букву «П». Лезвие погружается в землю на глубину ниже, чем должны находиться картофельные клубни. При движении на лемех попадает смесь корнеплодов, рассыпанной земли, комков и камней.

Сзади расположены прутья, расстояние между которыми такое, что картошка не может выпасть между ними. К этой корзине подведён вертикальный поршень, который создает вибрацию. Картофель и камни такого же размера перемещаются постепенно назад и падают на землю. Комки разбиваются из-за вибрации, и земля просыпается на землю. Картошку, лежащую на поверхности земли, потом нетрудно будет собрать.

Интересно. Если планируется сделать картофелекопалку для минитрактора своими руками, то обычно выбирают именно эту конструкцию. Её также называют грохотной.

Транспортёрная

Схема работы здесь такая же, как и у вибрационной картофелекопалки. Однако имеются небольшие отличия. Вместо горизонтального лемеха здесь используются плоские зубья, направленные вперёд. Далее картофель попадает на ленту транспортёра, которая вращается от специального привода. По ней картошка перемещается назад и падает на землю. После этого её собирают. Примером модели, которая использует данный принцип, является транспортерный картофелекопатель Скаут для минитрактора.

Веерная

Такое устройство можно рассматривать как упрощённый вариант картофелекопалки. Лемех, который роет землю, напоминает штык лопаты. К его задней части веером приделаны металлические прутья.

Картошка и земля по лемеху перемещаются назад и попадают на прутья, затем падают на землю. Веерная копалка картофеля для минитрактора может быть использована не только на минитракторе, но и с мотоблоком.

Барабанная

В этом случае корнеплоды попадают во вращающийся барабан. При этом земля постепенно выпадает, и картошка, перемещаясь назад, падает на грунт.

Картофелекопалка барабанного типа

Конная

Этот копатель работает по другой схеме, чем те, которые были перечислены ранее. После того, как лемех выкапывает картошку, она перемещается назад. Там крутится колесо в плоскости, которая перпендикулярна направлению движения. Это колесо сталкивает картофель на землю пучками металлических прутьев в боковом направлении.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

  • швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
  • уголки металлического типа в 3 и 4 см по сечению;
  • арматура из стали с диаметральным сечением в 1 см;
  • листовой металл в 0,5 см;
  • набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

  • В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
  • Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
  • Движение должно осуществляться со скоростью не более 1 км/ч.
  • Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
  • После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

  • Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
  • Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Веерная картофелекопалка

Это насадка пассивного типа. Она универсальна и проста в применении. Не оснащена вращающимися деталями, что гарантирует её надёжность — механизм не придёт в непригодность из-за больших нагрузок.

Выглядит как обычная лопата. Имеет заострённый нижний край. Зубья располагаются по верхнему краю. Работает так: острая часть входит в почву. Зубья достают корнеплод вместе с землёй. Картофелина падает на зубья, комки земли попадают на них и рассыпаются, плод выпадает на грунт с другой стороны.

Достоинства:

  • работа выполняется качественно, даже на очень высоких скоростях;
  • может функционировать при малой мощности;
  • легко насаживается на мотоблок.


У данного вида имеются свои плюсы и минусы Недостаток — часть урожая может остаться под землёй из-за малой глубины копки (15 см).

Эта насадка отлично подходит для работы с неплотной, рассыпчатой почвой, а также для сбора урожая на маленьких площадях, где не требуются высокие мощности.

Картофелекопалка ККМ-1

Эта модель относится к вибрационному типу. Картофельная копалка ККМ-1 разработана для мотоблока Нева усовершенствованного вида.

Составные части конструкции:

  • лемех;
  • сито-решётка.

Решётка помещается на опорных колёсах.


Данное устройство состоит из нескольких элементов

Лемех срезает слой грунта. Пласт оказывается на решётке. Вибрация обеспечивает тщательное просеивание комочков земли сквозь прутья решётки-сита. Картофелины вместе с ботвой выбрасываются на грунт вслед за ходом агрегата.

Модели картофелекопалки ККМ применяются для работы на участках, где расстояние между рядами не меньше 60 см. Это довольно тяжёлый агрегат.

Технические характеристики:

  • масса – 40 кг;
  • габариты – 700×700×600 мм;
  • скорость движения во время работы – 1,1-2,1 км/ч;
  • глубина копания – 20 см;
  • ширина площади захвата – 39 см;
  • радиус поворота – 3 м;
  • продуктивность – 0,2-0,5 га/час.

Достоинства:

  • эффективна на тяжёлой грунтовой поверхности с твёрдой почвой (20 кг/см);
  • на засорённой камнями земле (8-9 т/га);
  • не требует излишней траты топлива;
  • высокая продуктивность.

Недостатки:

  • высокая стоимость;
  • воздействие вибраций на тягу — самое незначительное.

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

  • транспортерные;
  • грохотные;
  • универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

  • подхватывание земли и ее подача на специальный стол;
  • просыпание почвы через щели под влиянием вибрирующего стола;
  • высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

  • высадку клубней;
  • подъем целины;
  • окучивание растений;
  • сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Руководство по изготовлению устройства с грохотным отделителем урожая

Эту конструкцию намного сложнее изготовить, однако ее производительность превосходит предыдущую модель в несколько раз. Если площадь засаженного картофелем огорода две и более сотки – есть резон потратить силы и время на то, чтобы создать эффективное приспособление. При уборке урожая оно полностью окупит себя.

Для изготовления нам не обойтись без:

  • рамы, которой будет служит профтруба;
  • стального листа для ковша, толщиной 3-4 мм;
  • круга или стальной арматуры;
  • 30-32 миллиметрового швеллера для вертикальных тяг;
  • передней ступицей от какого угодно заднеприводного легкового автомобиля (“Жигулей”, например);
  • редуктора от заднего моста ВАЗовской классики;
  • карданного вала (при подключении к валу отбора мощности);
  • шлицевого соединения от вышедшей из строя коробки передач;
  • колеса от старой сельскохозяйственной техники (можно вполне приобрести готовое);
  • аппарата для сварки, болгарки и дрели;
  • крепежных элементов.

У копалки для мотоблока рассматриваемой конструкции имеется самостоятельная опора на грунт посредством одного или нескольких колес. У несущей рамы есть две точки опоры. Тяговым устройством выступает подвес для мотоблока. Опорными колесами регулируется высота устройства над полем. Вал отбора мощности мотоблока приводит в движение редуктор, либо тот совмещен с колесами копалки картофеля. Тяга, которая соединена одним концом с кривошипно-шатунным приспособлением, производит колебательные движения.

При помощи шлицевого соединения запускается лемех (вращается вперед-назад подобно ковшу экскаватора) и грохот (как хвост собаки, движется в стороны). Впоследствии весь выкопанный урожай отделяется от грунта и накапливается в решетчатом накопителе. В случае если вы сделаете накопитель с положительным углом наклона, тогда вы сможете время от времени останавливаться и выгружать картофель, очищенный от грунта, прямо в мешки. При настройке отрицательного угла будет происходить равномерная выгрузка клубней поверх почвы, чтобы те затем просушились и были собраны в тару.

В том случае, если такое приспособление представляет для вас сложность в плане реализации – вы можете приняться за изготовление более примитивного, с тем самым вибрационным отделителем. Сделать самому картофелекопалку – значит дать волю своей творческой мысли и фантазии. С помощью такой конструкции урожай просеивается вдоль движения мини-трактора. Лемехом-ковшом картошка загребается в решетку, совершающую взад-вперед возвратно-поступательные движения. Для этого нужно подвес посадить на качающиеся шарниры.

Основой привода вибратора служит труба и эксцентрик, соединенный валом и шкивом. Соединение шкива с колесом возможно с помощью ременной передачи. Либо посредством углового редуктора его можно подсоединить к валу отбора мощности мотоблока. Позади устройства отгружается просеянный картофель. Либо по мере скапливания можно останавливаться и отгружать урожай в ящики, мешки или любую другую тару.

Все вышерассмотренные конструкции можно изготовить в сущности из барахла, которого хватает в изобилии в любом хозяйстве. Если возникнет необходимость купить какие-то недостающие детали – то это не очень сильно скажется на стоимости устройства, в особенности если сравнить цены на фабричные экземпляры.

Но обратите внимание! Картофелевыкапыватель, выполненный собственными руками, может нанести травмы

Поэтому соблюдение элементарных мер предосторожности при его использовании обязательно!. Фото. Фото

Фото
