Минитрактор из мотоблока своими руками

Минитрактор переломка из мотоблока

Прежде чем приступать к работе, необходимо определить, на каком участке будут производиться работы с помощью мототрактора. Для обработки плотной и сухой почвы нужен тяжелый культиватор, поэтому двигатель должен обладать достаточной мощностью, а основание в виде рамы должно быть прочным, чтобы выдерживать вес всех узлов и дополнительную нагрузку при работе.

Для того, чтобы сделать минитрактор переломка своими руками, необходимо следующее:

• колеса
• навеска
• рулевой механизм
• педали
• водительское кресло
• мотоблок
• металлические трубы
• инструменты (дрель, болгарка, сварка)

Само название «переломка» указывает на особый тип рамы: она состоит не из цельного отрезка металлопрофиля или трубы, а разделена на две части. Такая конструкция увеличивает мобильность устройства, позволяет использовать минитрактор с прицепом.

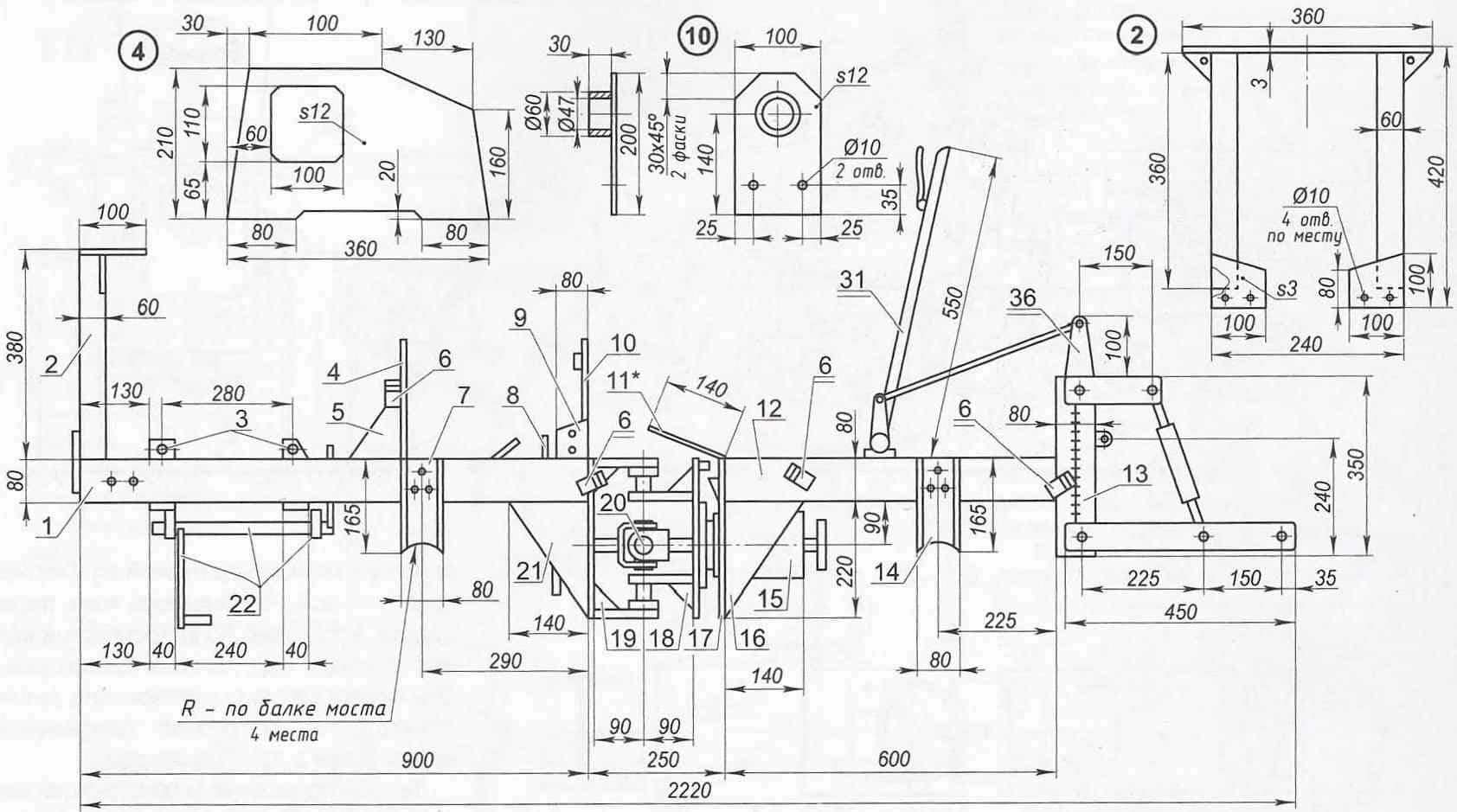

Чертежи и размеры рамы:

Узел перелома можно изготовить из передней ступицы от любого автомобиля. Для крепления колес необходимо использовать укороченные мосты. Фото и видео с подробным разбором того, как правильно укоротить мосты, можно легко найти в интернете.

Для мини-трактора подойдет мотоблок с одноцилиндровым дизельным двигателем, который отличается экономичностью. Такой мотоблок лучше устанавливать спереди, что обеспечивает равновесие всего оборудования при эксплуатации.

Выбор мотоблока

Для того чтобы минитрактор качественно выполнял возложенные на него задачи, необходимо правильно выбрать мотоблок

Обратить внимание нужно на следующие параметры

Мощность – здесь прямая зависимость от площади, которую необходимо обработать. Чем она больше, тем устройство должно быть мощнее. Для участка размером до 60 соток хватит мотоблока с мощностью движка 4 л.с. Для обработки 1 гектара подойдет вариант 6-7 л.с. От 2 до 4 гектаров земли лучший выбор 8-9 л.с.

Топливо. Лучше всего выбирать модели на дизеле. Как показывает практика, такие устройства лучше справляются с большим объемом работы, а также экономичней расходуют топливо.

Масса. Устройства с небольшим весом имеет лучшую управляемость, чем более тяжелые модели

Однако это условие важно в том случае, если техника будет использоваться по прямому назначению. Если же покупка мотоблока подразумевает переоборудование его в трактор, то следует брать более тяжелую модель, так как с твердым грунтом легкий мотоблок может не справиться.

Цена

Учитывая тот факт, что самодельный трактор – это в первую очередь желание сэкономить, покупать зарубежный мотоблок или дорогую разрекламированную модель не стоит. Лучше всего подойдут отечественные модели – Агро, Нева, МТЗ, Кентавр и Зубр. Их дополнительным преимуществом помимо цены является доступность деталей и возможность провести ремонт самостоятельно.

Комплектация. Многие мотоблоки на рынке продаются с большим количеством дополнительных принадлежностей, порой их стоимость может превышать цену самого устройства. Если большинство из них не нужно, то лучше переплатить деньги за более мощный движок.

Функциональность. Мотоблок, из которого планируется изготавливать трактор, должен в идеале обладать следующими функциями: регулировка руля, принудительная остановка двигателя в аварийной ситуации, электрический стартер.

Пошаговая инструкция по изготовлению

Самодельный минитрактор из мотоблока

В первую очередь необходимо составить хороший чертеж. Он нужен для того, чтобы теоретически рассчитать устойчивость, тяговую мощность и другие эксплуатационные характеристики машины. Нужно учесть, что полную мощность мотоблока задействовать не удастся, т. к. после окончания работ он будет «тянуть» на себе массу рамы, дополнительной колесной пары, навесное оборудование и человека-оператора на сиденье. Из-за этого мощность, которая непосредственно идет на вспашку, окажется ниже документированных 4—6 лошадиных сил по техпаспорту.

Чертеж изготавливается в специальной программе собственноручно или с помощью профессиональных инженеров. Если сборка мини-трактора происходит путем присоединения к мотоблоку деталей из фирменного комплекта — дело упрощается, т. к. все параметры в этом случае рассчитаны производителем, а схема сборки приложена к комплекту.

Изготовление рамы

Схема рамы минитрактора

При изготовлении минитрактора из мотоблока вначале приступают к созданию рамы. Для этого потребуются детали из модификационного комплекта, либо набор стальных профилей (параметры — в соответствии с чертежом). Рекомендуется нержавейка.

Отрезки профиля, нарезанные по чертежу, вначале соединяются болтовыми соединениями, после этого в точках скрепления схватываются сваркой. Вместо профиля подойдет труба. При изготовлении рамы нужно учесть, что оптимальная высота ее бортов — 30—35 см. Рекомендуется установить поперечную балку для жесткости.

К задней части рамы приваривается фаркоп либо иное крепление для навесного оборудования, с которым планируется использовать трактор. При желании рама обшивается деревом, пластиком или другими материалами.

Сиденье и рулевой механизм

Для этого потребуются детали, которые изготовить самостоятельно невозможно. Это сиденье (подойдет любое, удобное для владельца и подходящее по размерам), рулевая колонка и шарнирный узел.

Компоновка самодельного мини-трактора

Шарнирный узел необходим для того, чтобы обеспечить мини-трактору возможность поворота. Создавать поворотное устройство для передних или задних колес слишком сложно, поэтому используют шарнир, который при вращении рулевого колеса поворачивает всю переднюю часть мотоблока — двигатель и ведущую колесную пару. При изготовлении мини-трактора на базе мотоблока основную часть — блок, двигатель и ведущие колеса — обычно располагают спереди.

Система с поворотной передней частью называется «прицеп-адаптер». В этом случае достаточно установить на раму колеса, сиденье и рулевую колонку, соединив с мотоблоком (который практически не подвергается переделке) шарнирным узлом. Она не требует монтажа сложной поворотной системы для ведущих колес и потому значительно упрощает изготовление мини-трактора.

Колеса

Дополнительная пара колес для мини-трактора на базе мотоблока берется от мотороллера либо небольшого автомобиля. Оптимальный диаметр — 12—14 дюймов (как у автомобиля Lada). Колеса меньше 12 дюймов приведут к тому, что система начнет «самозакапываться», больше 14 — усложнят управление аппаратом.

Колеса от мотороллера для мини-трактора

Крепление для мини-трактора

Для соединения между собой мотоблока с рамой используют крепление (сцепку) из подходящей трубы. Но рекомендуется приобретать качественное крепление в магазине, т. к. от него зависит надежность работы всей системы.

Элементы сцепки для мини-трактора

Что входит в фабричный комплект для самоделки

Комплект для переоборудования мотоблока в минитрактор включает все необходимые детали, которые требуются для данного процесса. Комплект для переоборудования мотоблока в минитрактор

В комплектации такого набора имеется:

• стандартная рулевая установка;
• укрепленная сборная рама;
• основа под кресло;
• рычаг подъемного механического узла;
• тормозной цилиндр;
• защитная система;
• спинка сидения;
• бак для тормозной смеси;
• набор метизов;
• тормозной барабан с опорным диском;
• ремень.

KИT набор для переоборудования мотоблока. «Версия 4х2»

Это стандартный комплект, который входит в набор Кит. Помимо всего в каждом подобном товаре имеется инструкция по сбору. Благодаря этому у владельца набора не возникнет вопросов с монтажом агрегата. Стоимость на такие наборы для переоборудования садовой спецтехники в мини трактор варьируется в пределах 40000 рублей.

Монтаж тормозной системы и электрооборудования

Как только двигатель установлен, надо заняться тормозной системой. Тормоза использовать можно новые или использовать этот компонент л легкового автомобиля.

Изначально, согласно схеме, нужно определить место, где в самодельном мини тракторе появится педаль тормоза. На нем следует установить крепление для нее и основной тормозной цилиндр. После этого его подсоединить к тормозным барабанам, расположенных на передних колесах, шлангами

Внимание!

Сразу после процедуры надо проверить систему на герметичность. В случае ее нарушения, надо переделать все.

Но, чтобы сделанный в домашних условиях мини-трактор был полноценным, понадобится подключить электрооборудование, и вывести датчики на панель приборов. Это необходимо для гарантии безопасности оператора при управлении машиной.

Модели МТЗ

Многие обладатели мотоблоков упрощают себе жизнь, и делают из него минитрактор. Для этого лишь необходимо провести его.

Все мотоблоки МТЗ достаточно большие и мощные. Поэтому их можно использовать как базу для переделки в трактор. Даже старая 5 версия пригодна для этих целей. Она была сделана еще в советском союзе, где упор был сделан именно на качество.

Исходя из конструкции, легче всего переделать МТЗ-09Н или МТЗ-12.

Необходимо четко следовать всем схемам и чертежам. Поскольку в противном случае Ваш минитрактор будет работать неправильно.

Это самые мощные и тяжелые представители семейства Беларусов. Но более популярна именно 9 модель, поэтому чаще всего переделывается именно она.

Если с другими мотоблоками можно сделать 3-х колесный вездеход, то с МТЗ так не получиться. Он оснащен двухцилиндровым дизельным двигателем. Поэтому рекомендуется использовать только 4 колесные варианты.

Особенности

Чтобы сделать мини-трактор из мотоблока, необходимо учитывать его характерные особенности. Подавляющее большинство используемых на практике конструкций дополняется навесным оборудованием различных видов – прежде всего стрелами, ковшами и плугами. При этом мини-трактора отличаются высокой проходимостью, могут одинаково эффективно действовать в парках, на газонах и лужайках, на асфальте, в саду и так далее.

Преимуществом мини-тракторов является также минимальное потребление топлива и смазочных материалов.

В отличие от мотоблоков, мини-трактор требует специального помещения для хранения.

На мини-тракторах ставится всегда полноценная механическая трансмиссия – особой необходимости устанавливать разнородные виды ходовых частей нет. Силовые агрегаты, по умолчанию установленные на мотоблоке, гарантированно придется менять. Их мощность не удовлетворяет необходимым требованиям.

Но ограничиться заменой двигателя не выйдет. Обязательно нужно менять и трансмиссию.

Ни один из тех типов, которые используются на мотоблоках, не годится. Необходимо монтировать фрикционное сцепление – именно его рекомендуют разработчики современных миниатюрных тракторов. Особенность такого устройства заключается в том, что вращение появляется благодаря трению между ведущими и ведомыми элементами сцепления.

Изредка встречаются гусеничные конструкции. Отличия проявляются в органах управления. Если на мотоблоках они концентрируются на рукоятке, чтобы пользователям было удобнее, то на мини-тракторах устанавливается полноценный руль. При этом нельзя забывать, что на приборной панели также ставятся кнопки и рычаги, выполняющие вспомогательные функции.

Разработчики мотоблоков предусматривают для крепления вспомогательных аппаратов особые кронштейны или валы отбора мощности. Но для мини-трактора такое решение не подойдет. Он должен быть сконструирован иначе, чтобы размещение любых дополнительных компонентов не вызывало проблем.

Даже если не вникать в технические различия мотоблока и трактора, невозможно игнорировать еще один момент – на мини-тракторе должно быть операторское сиденье; на блоке оно есть не всегда. Но все же для подготовленных в техническом плане людей все эти исправления не представляют особого труда

Не все мотоблоки, впрочем, позволяют сделать это одинаково успешно. Подчас приходится или отказываться от своего замысла, или существенно ухудшать технические характеристики устройства. Дело не только в подходящей мощности мотора. Гораздо больше шансов на успех, если он работает на дизельном топливе. Подобные двигатели позволяют успешно обработать крупные участки, тратя меньше горючего.

Инструменты для сборки

Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:

• сварочный аппарат и электроды;
• комплект слесарного инструмента, включая ножовки, напильники, тиски, фрезы и зенкеры, плашки и метчики под различную резьбу;
• дрель или мощный шуруповерт, с комплектом сверл разной толщины;
• набор рожковых ключей;
• отвертки;
• болгарка и отрезные диски по металлу;
• комплект различных гаек, болтов и саморезов;
• измерительный инструмент, линейка, рулетка, угольник, штангенциркуль и нутромер.

Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.

С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью

Поэтому крайне важно:

1. Соблюдать инструкции производителя инструмента.
2. Работать в защитных перчатках и очках.
3. Спецодежда должна плотно прилегать к телу и изготавливаться из трудногорючих материалов.
4. Обязательно проверять исправность электроинструмента и проводки перед началом работ.
5. Все действия должны проводиться в хорошо освещенных и проветриваемых помещениях.

Устройство мотоблока и минитрактора

У мотоблока и минитрактора достаточно много общих конструктивных черт, что и позволяет спокойно переоборудовать одно устройство в другое. Но, все-таки, это два разных технических агрегата, что будет понятно из описания их технического устройства.

Устройство мотоблока

Мотоблоки Кайман, Патриот, Техас, Прораб, Викинг, Форза состоят из нескольких основных рабочих узлов:

• Силовой агрегат. В конструкции мотоблоков могут использоваться 2-тактные и 4-тактные двигатели. При этом, отличаться они могут и по типу используемого топлива – бензин или дизель. Есть модели, которые работает на электричестве. Мощность мотора может быть различной, до 10 л.с.
• Органы управления. В основном, все основные кнопки и рычаги управления располагаются на рукоятке управления, чтобы оператору было легче управлять устройством.
• Трансмиссия. Различают несколько разновидностей: зубчатая, зубчато-червячная, ременно-зубчато-цепная и гидрообъемная.
• Ходовой часть. В этом качестве используется обычная колесная база в виде двух колес.
• Системы присоединения дополнительного оборудования. Агрегация навесного оборудования осуществляется на специальный кронштейн, а в некоторых устройствах – на вал отбора мощности.

Минитракторы имеют схожую конструктивную структуру, включая в себе те же основные элементы, но не много отличаясь в технических характеристиках этих рабочих узлов. Устройство минитрактора российского, китайского и белорусского производства, будет выглядеть следующим образом:

Двигатель минитрактора

• Двигатель. В комплектации минитракторов предусмотрено использование бензиновых и дизельных двигателей. Мощность первых может достигать 18 л.с., а дизельные моторы могут иметь мощность от 12 до 50 л.с.
• Трансмиссия. Современные агрегаты оборудованы фрикционным сцеплением, где вращающий момент возникает в результате трения ведущих и ведомых компонентов сцепления.
• Ходовая часть. В основном, в минитракторах используется колесная база, состоящая из четырех колес. Встречаются агрегаты, работающие на гусеницах.
• Органы управления. Основное управление минитрактором осуществляется с помощью руля, но на приборной панели располагаются и иные рычаги и кнопки.
• Система агрегатирования. К минитрактору Уралец, Кубота, Булат 120, Янмар, Беларусь 132н можно цеплять любое навесное оборудование. При помощи вала отборной мощности, данный агрегат способен работать с активными устройствами – косилкой, фрезой и т.д.

Именно данное обстоятельство и заставляет различных энтузиастов пытаться переделать свои мотоблоки в полноценные минитракторы, чтобы было более удобно ими управлять. Кроме того, переделанные мотоблоки будут показывать куда более высокую производительность, чем до процесса переделки.

Как сделать своими руками мини-трактор из мотоблока Нева: чертежи и необходимые материалы

Работа на приусадебном участке — это, прежде всего, тяжелый труд, а потом — еще и удовольствие от результата. Очень многие стремятся механизировать тяжелые операции, для чего приобретаются мотоблоки, минитрактора, культиваторы. Самой популярной техникой считается мотоблок в силу своей дешевизны.

Мотоблок «Нева» вполне можно переделать в мини-трактор своими руками — чтобы работы по сборке нового устройства были легкими, приобретается специальный адаптер, оснащенный сидением. Такое приспособление позволит быстро изменить ваш мотоблок. Нужно оно по той простой причине, что Нева — это конструкция, рассчитанная на проведение полевых работ пешком, а вот минитрактор на основе мотоблока — это куда более комфортно, поскольку водитель располагается на сидении.

Самодельный мини-трактор из мотоблока — это великолепное устройство для работ.

К самому адаптеру можно докупить и другие полезные приспособления — борону, окучиватель, плуг и так далее.

Необходимые материалы и инструменты

Чтобы собрать своими руками минитрактор из мотоблока, вам потребуются:

1. металлопрокат, чтобы изготовить сварную раму (квадрат, швеллер, уголок и так далее);
2. колесная пара (с цельной осью или 2 полуосями);
3. колесные подшипники;
4. сидение подходящих габаритов;
5. метизы для сборки (гайки, шпильки, болты);
6. расходные материалы для операций сварки — газ, кислород, проволока, электроды;
7. смазочные материалы;
8. грунтовка, краска для окрашивания собранного изделия.

Необходимые детали для изготовления мини-трактора

Для проведения работ потребуется и определенный инструмент:

• слесарный — молоток, зубило, ключи;
• сварочный аппарат для проведения работ по сборке рамы;
• комплект для газорезки при необходимости;
• болгарка для резки, шлифовки металлических элементов;
• электродрель с набором сверл;
• метчики и плашки;
• приспособления для проведения работ по покраске и антикоррозионной защите.

Может потребоваться и токарное оборудование — для работ с колесной парой.

Особенности конструкции минитрактора

Как уже упоминалось, вы можете приобрести готовый модуль с колесами и сидением, а можете собрать все эти элементы самостоятельно. В последнем случае создается простейшая конструкция без привода на 2-ю колесную пару и без полноценной рулевой колонки. Дополнения в виде полного привода и рулевой колонки не дают очевидных преимуществ при работе, зато существенно усложняют сборочный процесс.

Управление самодельным минитрактором осуществляется поворотом всего трансмиссионно-моторного блока, для чего используется стандартный руль. Мотоблок дополняется модулем на шарнире, с сидением и навеской для прицепных устройств (для земельных работ).

Для того, чтобы реализовать этот малозатратный простой вариант, собирается рама из металлопроката с колесной парой. На нее монтируют сидение и 2 прицепных узла — для крепления к мотоблоку, для присоединения транспортных или почвообрабатывающих аксессуаров.

Колеса здесь не комплектуются амортизационными устройствами, поскольку скорость движения минитрактора будет невысока.

Как переделать мотоблок Нева

Существует стандартный пошаговый процесс модернизации:

1. Первым делом, отвечая на вопрос как сделать мини-трактор из мотоблока, следует разработать кинематическую схему. В ней обязательно учитывайте равновесие конструкции, иначе будущие несбалансированные нагрузки могут разрушить устройство. Схема (да и общие чертежи конструкции) разрабатывается самостоятельно или же можно использовать типичное кинематическое изображение минитрактора. Она состоит из двигателя, переднего и заднего моста, реверс-редуктора, цепи и карданной передачи. Двигатель заставляет вращаться передние колеса. Крутящий момент также передается через цепь, реверс-редуктор, карданную передачу на задний мост, в результате чего вращаются задние колеса (они являются ведущими).

кинематическая схема

Из уголков и труб изготавливается рама. Здесь важно правильно расположить вилку с втулкой, чтобы обеспечивался поворот прицепа.
Изготавливается кузов — как правило, из стального листа. Высота его бортов не должна превышать 30 см.
Монтируется водительское сидение.
Устанавливается навесное оборудование.
Проверяется работоспособность собранного агрегата.
Готовое изделие окрашивают.

Готовая конструкция мини-трактора

Полученная конструкция позволяет качественно механизировать земельные работы, обеспечив при этом максимальный комфорт оператора-водителя.На видео можно посмотреть процесс изготовления мини-трактора и конечный результат:

Наиболее подходящие модели МТЗ

Все агрегаты серии МТЗ являются весьма крупногабаритными и обладают подходящей мощностью, для того чтобы переделать их в трактор. Даже старый МТЗ-05, произведенный еще во времена СССР, подходит для данной цели и является довольно качественной моделью.

Если отталкиваться от конструкции, то проще всего будет изготовить трактор на базе МТЗ-09Н либо МТЗ-12. Данные модели отличаются наибольшим весом и мощностью. Но стоит отметить, что для переделки больше подойдет МТЗ-09Н.

Если вы думаете, что из мотоблока МТЗ можно сделать 3-колесную машину, как из мотоблоков других моделей, то вы ошибаетесь. В случае с данными мотоблоками следует конструировать только 4-колесные трактора. Это связано с тем, что данные устройства обладают двухцилиндровым дизельным двигателем.

Минитрактор из мотоблока Агро

Перед началом переделки мотоблоков этого бренда следует запастись материалом и необходимыми инструментами. Для работы вам понадобится:

• листы и профили из нержавеющей стали;
• сиденье и рулевое колесо – можно снять со старого автомобиля;
• пара колес – их диаметр не должен превышать 15 ‘’;
• набор крепежных элементов;
• болгарка и электрическая дрель;
• молоток и сварочный аппарат.

После подготовки всего необходимого советуем изучить схемы, которые подскажут вам правильный порядок действий при установке элементов трактора. Также советуем посмотреть фото, которые непременно помогут вам при изготовлении сельскохозяйственного агрегата. В отличие от мотоблоков перечисленных выше производителей, техника марки Агро имеет один существенный недостаток, который нужно обязательно учесть при переделке мотоблока в минитрактор. Он заключается в том, что ось мотоблока имеет очень слабые показатели прочности на излом. Такого рода переломка обязательно скажется в том случае, если вы превысите максимально допустимую нагрузку на раму мини-трактора. Чтобы избежать дальнейшей неисправности, минитрактор потребуется оборудовать колесными редукторами.

Порядок действий при сборке агрегата выглядит следующим образом:

1. На первом этапе нужно сварить прочную раму для трактора. Для этого воспользуйтесь стальными профилями и трубами. Обязательно учтите, что чем тяжелее будет изготовленная рама, тем лучше окажется сцепление минитрактора с грунтом. В задней части несущей конструкции приварите фаркоп, который потребуется для сцепки прицепа с агрегатом;
2. Затем приступайте к изготовлению и обустройству ходовой части минитрактора. Для этого можно приобрести пару уже готовых передних колес, а также ступицы, оснащенные тормозами. После покупки деталей прикрепите ступицы к стальной трубе, и просверлите в передней части рамы отверстия, которые потребуются для монтажа ступиц на минитрактор. Далее установите рулевые тяги, используя для этого червячный редуктор. Следом за тягами закрепите рулевую колонку и заднюю ось. При установке последней в используемые для монтажа втулки запрессуйте подшипники. На заднюю ось установите шкив и надежной закрепите колеса;
3. После этого на переднюю часть рамы установите двигатель. Советуем делать этого посредством дополнительного каркаса, помещенного на специальные амортизаторы – это позволит избежать сильных вибраций при высоких нагрузках на мотор;
4. Далее установите на мини-трактор водительское сиденье, соединив его с рамой через рессоры – благодаря им работать с мини-трактором будет гораздо удобнее.

При желании изготовленный своими руками компактный трактор можно оборудовать навесом, который защитит вас от дождя и солнца. Для его изготовления к раме рядом с сиденьем и рулевой колонкой нужно приварить 4 стальные трубы, к которым посредством точечной сварки закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справиться со всеми поставленными перед ним задачами.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

1. Педали тормоза и газа.
2. Сиденье.
3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа. Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Как сделать из мотоблока МТЗ минитрактор?

Для этого необходимо выполнить следующие действия:

• следует перевести свой аппарат в определенный режим, при котором он может работать с наличием косилки;
• необходимо демонтировать и изъять полностью всю переднюю площадку приспособления;
• на место вышеупомянутой группы элементов требуется установить такие детали, как руль и колесо переднее от мотоцикла, далее закрепить все это при помощи болтов;
• чтобы конструкция стала более прочной и жесткой, необходимо прикрепить тягу регулировочную в нише, расположенной в верху рамы (на месте тяги руля);
• установить сидение и закрепить его при помощи электросварки;
• далее следует образовать специальную площадку, на которой разместятся следующие составляющие: аккумулятор, гидрораспределитель;
• установить дополнительную раму, изготовленную из стали, в задней части устройства. Эти действия необходимы для правильной работы системы гидравлики;
• дополнить мотоциклетное колесо тормозом ручного жима.

Пользуясь всеми вышеперечисленными подсказками, можно дома, не тратя особых сил, нервов, деталей, а также денежных средств, создать отличный и мощный самодельный минитрактор из мотоблока МТЗ, который станет отличным помощником по хозяйству.
