Система капельного полива для теплицы своими руками

Преимущества системы капельного полива в теплице

Обычный поверхностный полив позволяет быстро насытить влагой почву не более чем на 10 см в глубину. Однако спустя некоторое время поверхностный слой земли высыхает и становится сбитым, что препятствует свободному поступлению кислорода к корням растений. Капельное орошение постепенно насыщает прикорневую систему влагой. Это способствует разрастанию корней и максимально возможному извлечению питательных веществ из земли.

Остальной грунт возле растения остается сухим, что исключает вероятность переувлажнения и заболачивания почвы. Это благотворно влияет на здоровье зеленых насаждений, поскольку в переувлажненной среде развиваются такие заболевания, как серая и белая гниль, мучнистая роса, бактериальная пятнистость и черная ножка, которые могут погубить растения.

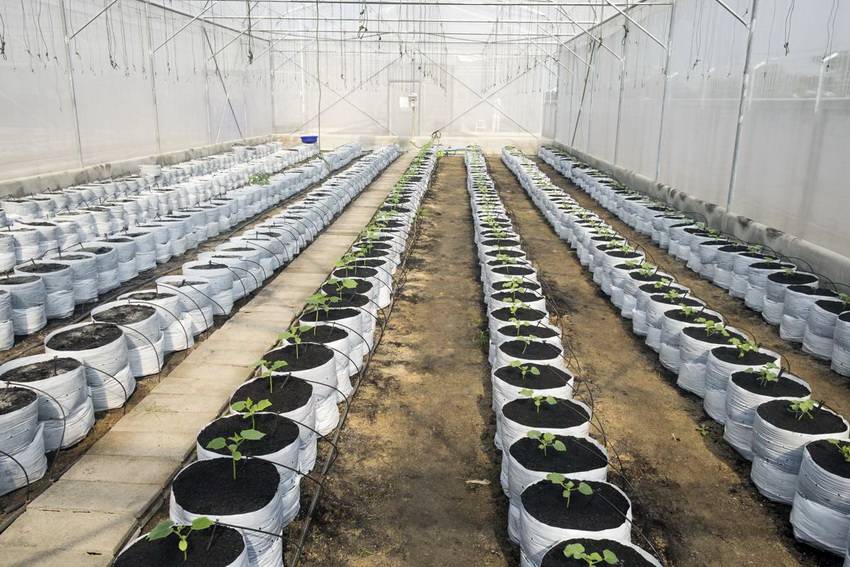

Капельный полив действует точечно на место посадки растения, оставляя сухой остальную часть грядки, поэтому риск переувлажнения исключен

Капельный полив теплицы своими руками уменьшает вероятность ожога растения, возникающий при попадании влаги на листья. Мелкие капли в таких случаях выполняют роль линз, через которые солнечные лучи могут оставить ожоги на поверхности листьев. Поскольку орошение направлено исключительно в прикорневую зону, сорняки не будут получать должного количества влаги, что ухудшит их развитие. Помимо этого, данная система предотвращает эрозию почвы.

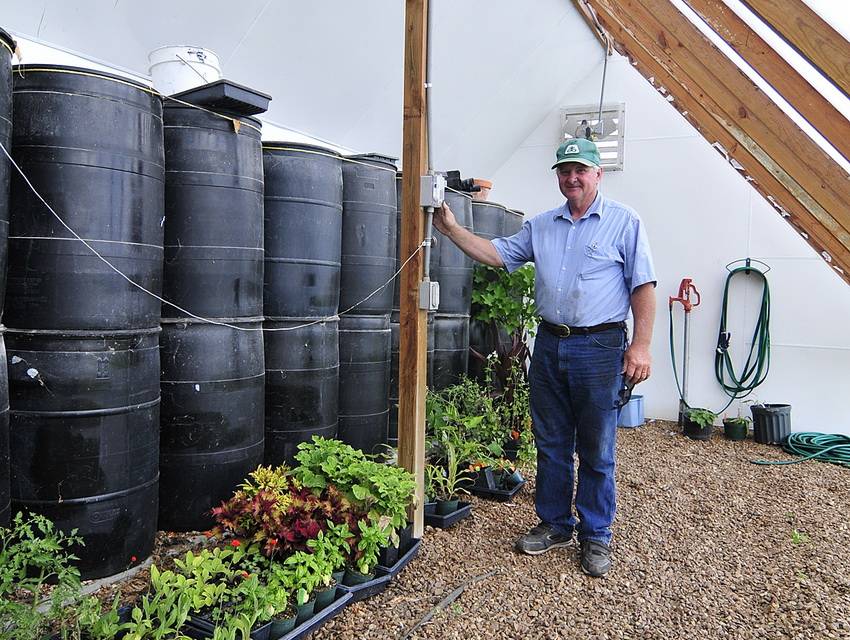

Как доказывают многочисленные отзывы, капельный полив из бочки для теплицы позволяет обеспечить достаточный запас воды, что дает возможность производить полив при отсутствии электричества на протяжении нескольких дней. Такая система может быть использована для внесения подкормки непосредственно под корень растений, а это позволит сэкономить на удобрении.

В бочке вода нагревается до температуры окружающей среды. Поэтому растения не будут испытывать стресс при поливе холодной водой, которая существенно замедляет рост зеленых насаждений.

Осуществление полива из бочки обеспечивает постоянное увлажнение, необходимо только следить за наполнением резервуара

Система автоматического полива теплиц «Синьор Помидор»

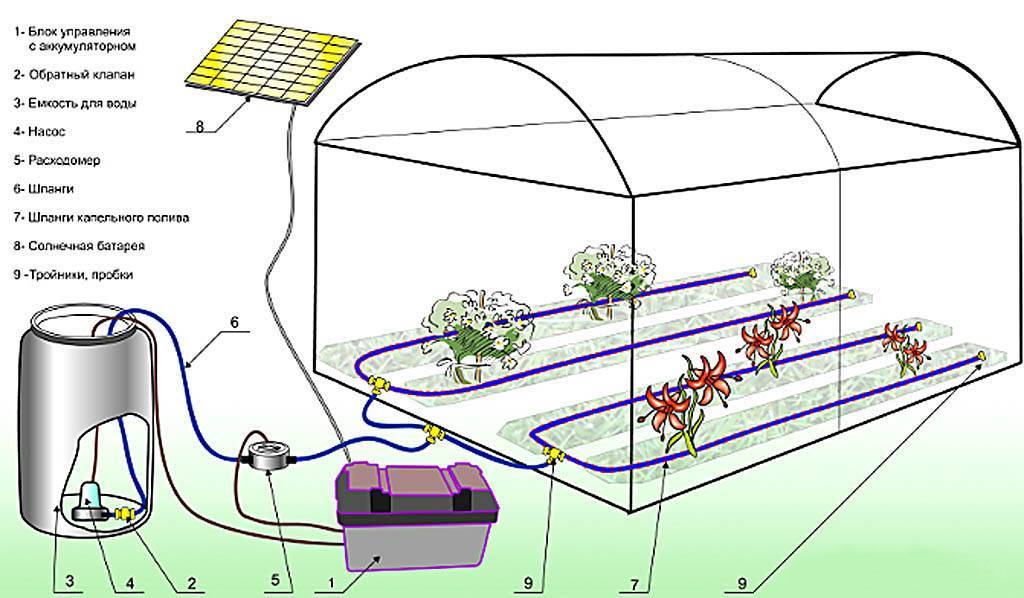

Данная система является полностью автоматизированной и работает от солнечной батареи, входящей в комплект. Благодаря этому такой полив является абсолютно автономным, не требующим наличия электрической сети и постоянной смены батареек. Устройство также укомплектовано водомерной емкостью, погружным насосом, контроллером, системой эластичных шлангов, которые могут располагаться в проблемных зонах, и соединительных элементов.

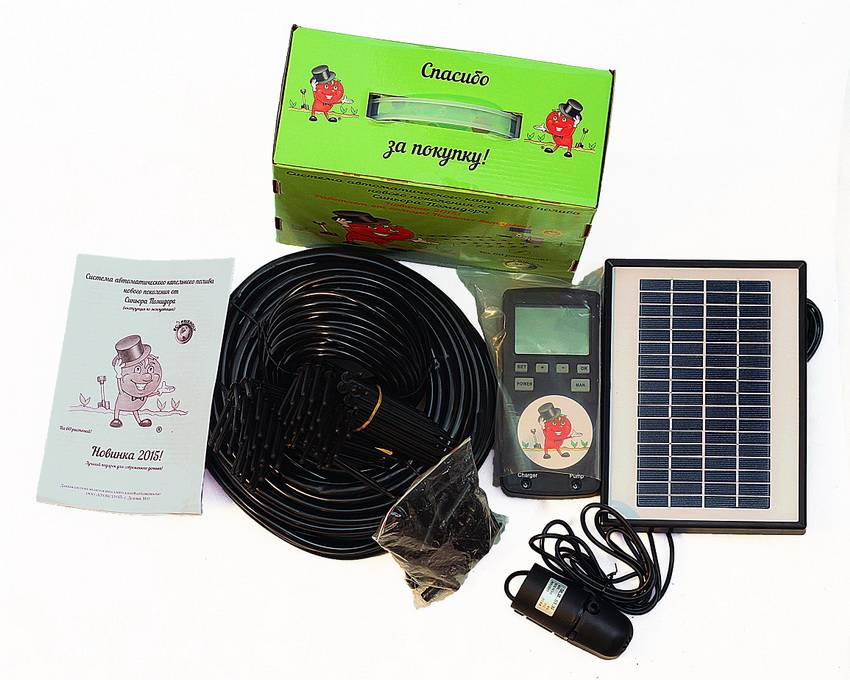

Полностью автоматизированная система капельного полива «Синьор Помидор» работает от солнечной батареи, которая входит в комплект

Управление поливом осуществляется с помощью пульта, посредством которого устанавливаются нужные параметры, включающие количество жидкости, периодичность и продолжительность орошения в течение суток. Насос начинает работать в установленный срок и отключается через определенный промежуток времени, чего достаточно для полива насаждений.

Система предназначена для снабжения водой 60 растений. Для каждого требуется около 3,5 л воды в день. Можно приобрести дополнительный комплект, рассчитанный на 20 растений, и увеличить систему. Благодаря наличию насосного агрегата отсутствует необходимость в установке бочки на возвышенности и проделывании отверстия для присоединения крана. Насос подает в систему необходимое количество воды и осуществляет контроль давления в сети. Купить капельный полив в теплице можно от 5500 руб.

Альтернативные самодельные варианты

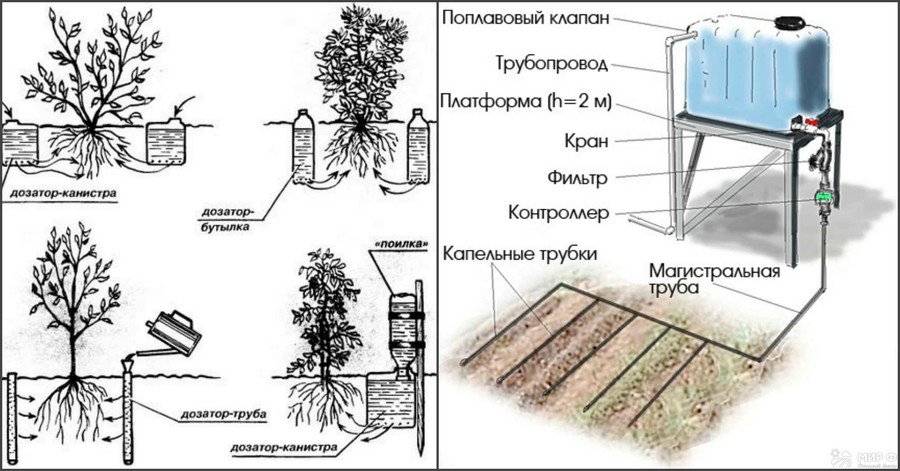

Самый доступный материал для самодельного капельного полива – это пластиковые бутылки. Из них можно организовать подачу воды на поверхности посредством трубок, например, от капельницы.

Если проделать несколько отверстий диаметром 1-2 мм над дном на 2 см, то так хорошо организовывать подземный полив корневой системы. Если почва содержит много глины, быстро спрессовывается, то лучше увеличить размер дырочек. Тогда в закрытой емкости не будет образовываться всасывающий вакуум.

Более сложный вариант дополняется трубочками из стержней для шариковой ручки. Они должны быть предварительно тщательно промыты от остатков чернил. Из таких отрезков получаются хорошие капельницы для канистр и бутылок. Наружный конец заготовки заглушается зубочисткой или спичкой, перед ней формируется отверстие. Такое приспособление можно погружать в рыхлую землю.

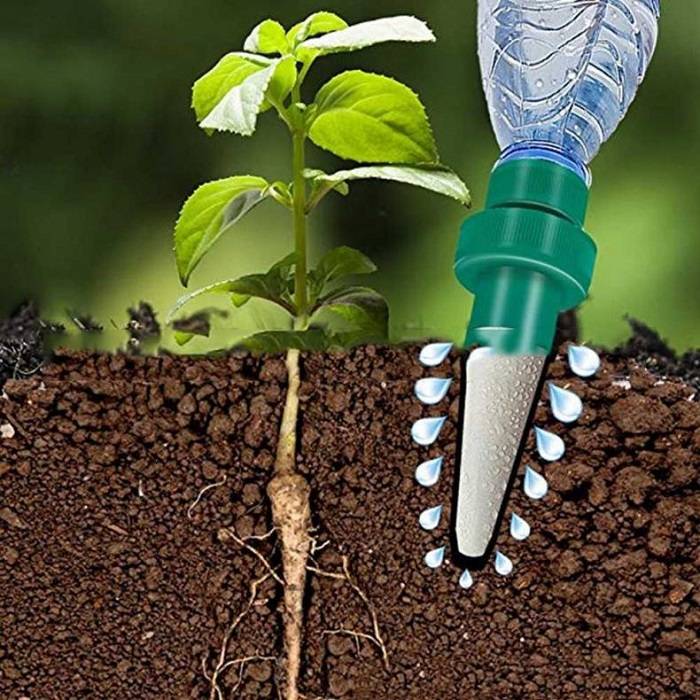

Третий вариант предполагает дополнение емкости специальной воронкой. Это приспособление имеет удлиненную узкую форму, резьбу в широкой части для накручивания на бутылку. В магазинах для садоводов можно найти различные насадки, которые могут быть использованы с емкостями объемом до 2,5 л.

Практикующие капельный полив с помощью пластиковых бутылок отмечают два таких момента на примере ухода за томатами и огурцами в парниках/теплицах:

• на 2-3 дня хватает достаточно 1,5 литров воды;
• на 7-10 дней достаточно канистры вместимостью в 6 л.

Еще одно удобное решение – медицинская капельница. По сути это уже готовый комплект, который не нуждается в доработке.

Здесь имеется резервуар, магистраль и можно регулировать скорость подачи воды к растению. Недостаток у такого приспособления заключается в прозрачности материала. Из-за этого внутренние стенки со временем начинают “цвести”. Для профилактики засорения поливочной трубки систему периодически следует промывать.

Автоматический полив для теплицы «Клип-36»

Импульсно-локальная гидроавтоматическая капельно-оросительная система работает по принципу подачи воды небольшими порциями продолжительностью 1,5-2 минуты с длительными промежутками в течение суток. Орошение полностью автоматизировано, однако автоматика отсутствует, что обеспечивает надежную и длительную работу устройства.

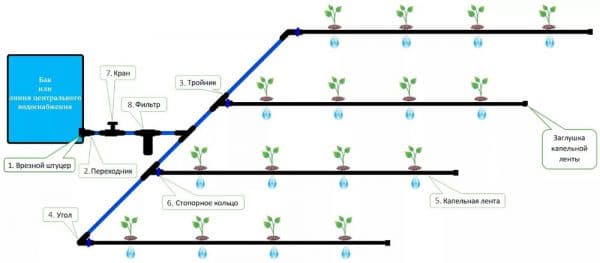

Схема монтажа системы капельного полива Клип-36

Система предназначена для полива территории площадью 36 м². В состав комплекта входит водомерная емкость объемом 16 л, которая может подключаться к водопроводному крану или бочке. Она укомплектована сифоном, перекрывающим подачу воды при ее заполнении. Вода нагревается и подается к растениям. Лишняя жидкость поступает обратно в распределительную сеть. Благодаря цикличной системе можно отрегулировать расход 16 л теплой воды через 1-7 часов, что зависит от потребности растения.

Автоматический полив теплиц не нуждается в подключении к электросети или применении батареек. Установить систему можно на любой фазе роста сельскохозяйственных культур. Поливные разветвленные трубки из поликарбоната, входящие в комплект, можно укорачивать, тем самым подстраиваясь под любую длину грядки. В них располагаются специальные отверстия, водоспуски, благодаря которым осуществляется одномоментный и равномерный процесс орошения.

Наличие небольшой емкости позволяет одновременно с поливом вносить удобрения. Система не требует привязки водоспусков к размещению растений. Она характеризуется пониженной засоренностью, что связано с увеличенным проходным сечением отверстий, благодаря чему характеризуется длительным периодом эксплуатации.

Для большого количества растений в теплице лучше устанавливать автоматическую или полуавтоматическую систему полива

Суточная водоподача может регулироваться в пределах 0,5-20 л/м². При подключении системы к водопроводу она становится полностью автоматической. Емкости в 200 л будет достаточно для осуществления семидневного полива, благодаря чему теплицу можно оставить без присмотра. Особенности монтажа системы можно увидеть на видео «Капельный полив для теплицы из бочки «Клип-36».
Импульсно-локальный полив обладает небольшой длительностью воздействия на грунт и интенсивностью, в результате чего влажность земли сохраняется на уровне 85%, что является оптимальным для растений. Стоимость комплекта составляет в среднем 7500 руб.

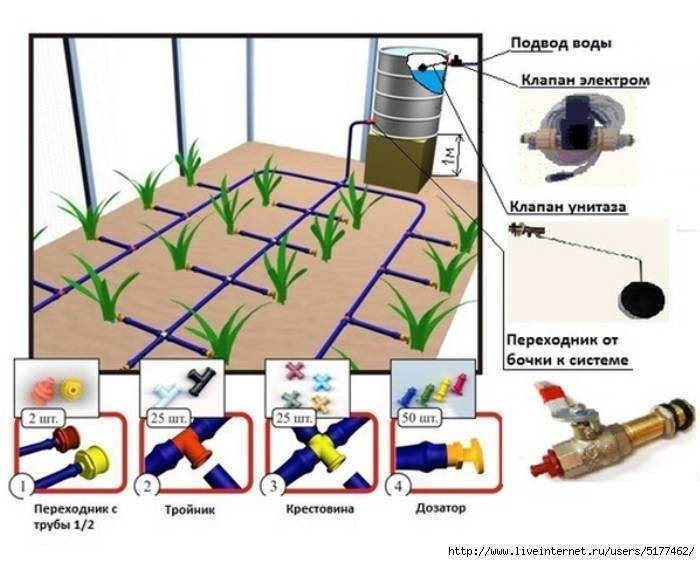

Устройство и схемы автополива в теплице

Установку системы капельного орошения начинают с чертежа. На бумагу переносят схематическое расположение гряд в теплице, расположение дорожек и водопровода. Далее выделяют место под установку бочки. Емкость располагают на высоте 1-2 м над уровнем земли, поэтому конструкция не должна мешать огороднику свободно проходить на участке.

Хозяин дачного участка определяется с необходимостью установки насоса или подключению полива к системе водоснабжения напрямую

На чертеж наносят подробную схему магистрального водопровода капельной системы и ответвления от него к каждой грядке. По получившейся схеме просчитывают необходимое количество материала.

На чертеж также наносят схему необходимых коммуникаций: подвод воды и электричества

Если дачник хочет обустроить полностью автоматическую систему полива, следует продумать варианты наполнения емкости. Подобрать автоматическую конструкцию, которую программируют на орошение теплицы в определенное время или снабженную датчиком влажности. Последний самостоятельно определяет, необходим растениям полив или нет.

Качественно продуманная схема обустройства капельного полива позволит дачнику оставлять участок без присмотра на 7-10 дней

Удобная прокладка магистралей

В теплице есть одно условие, способствующее более быстрому и технологичному разведению магистральных труб. Речь идет о кровле: на высоте пары метров над землей смонтирован каркас, так почему бы не использовать его для закрепления труб? В таком случае систему не пришлось бы полностью разбирать каждый год для вскапывания почвы, да и разводка по каркасу позволяет довольно точно выровнять трубы. Прокладка под крышей также способствует более интенсивному прогреву воды.

На выходе из бака труба опускается на 40–60 см для более удобной установки обвязки и коллектора, затем снова поднимается на горизонт, который ниже дна бака на 10–15 см. Для прокладки магистральной разводки хорошо подходит труба ПНД, она хорошо переносит межсезонные колебания температуры и ультрафиолет.

При прокладке рекомендуется ориентироваться на дорожки для прохода и располагать трубы строго над ними. Под крышей соединение труб выполняется штатными пресс-фитингами, монтаж возможен даже в одиночку и со стремянки.

Отводы от магистрали опускаются трубками меньшего сечения в начале каждой грядки, запорная арматура монтируется на высоте протянутой руки. На уровне земли труба переходит в горизонтальный коллектор посредством тройника или колена. Края труб можно заглушить деревянными пробками, в стенках сверлятся отверстия и устанавливаются врезные краны для лент.

Если для полива используются капельницы, магистральная труба крупного сечения тянется поперек грядок, отводы от нее спускаются к почве и через колено переходят в нижнюю магистраль — тонкую трубку вдоль всей грядки или каждого ряда высадки. Посредством крестовин и тройников к этому каналу подключаются капельницы.

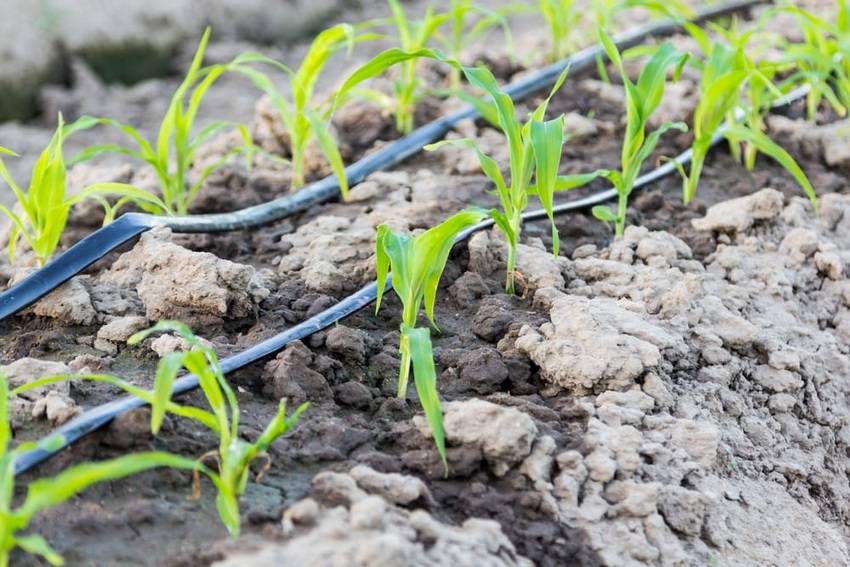

Ленты или капельницы

Если вы знакомы с многообразием систем капельного полива, вопрос выбора типа не стоит как таковой — все зависит от выращиваемых культур, размера теплицы и особенностей разводки системы.

Если тепличное хозяйство ориентируется на круглогодичное выращивание овощных культур, часто отдается предпочтение более крупным и высокорослым сортам с дистанцией высадки более 1 метра. Капельницы в таком случае идеально подходят, ибо ленту столь крупного шага найти достаточно трудно.

Особенно выражена польза капельниц при поливе древовидных томатов и густоплетущихся огурцов. В период созревания плодов эти растения потребляют воды в разы больше, чем на стадии высаживания. Ленты такой пропускной способности не имеют, к тому же капельницы можно установить регулируемые, либо менять их по мере взросления растений.

Для теплиц-рассадников и выращивания кустовых растений ленты подойдут наилучшим образом. Они имеют оптимальный шаг капельниц и способны равномерно увлажнять большую площадь. Известный недостаток лент в том, что их пропускную способность нужно регулировать вручную, тогда как у капельниц она строго калибрована. Поэтому при использовании капельных лент рекомендуется вместо шаровых кранов устанавливать вентильные.

Сделай сам полив своими руками из пластиковых труб

При таком поливе нужно следить лишь за тем, чтобы в системе постоянно присутствовала жидкость и было своевременное открытие запорного клапана во время орошения. Преимущество в том, что процесс установки достаточно прост. А денежные затраты во время приобретения необходимого материала — снижены.

Установка

Понадобится всего несколько разноразмерных труб. Это напрямую зависит от площади насаждений. Также необходим фильтр тонкой очистки и бочка для сбора жидкости.

Для начала нужно точно расчертить план расположения гряд и системы полива. После этого можно будет рассчитать точное количество и стоимость оборудования.

1. Емкость помещается на возвышенность от 1-1,5 метров. Это обеспечит нужный напор воды.
2. От емкости выводят трубу ( большую по диаметру). Она прокладывается вдоль всех гряд и до конца огорода. На конце трубы устанавливается заглушка.
3. Затем к трубе прикрепляются трубы меньшего размера. В них заранее просверливаются отверстия. Вся конструкция держится на старт-коннекторе, сбоку большой трубы. Концы труб также затыкаются, чтобы вода не могла протечь наружу.

Вот и система смонтирована! Теперь нужно открыть кран для подачи воды, чтобы ваши грядки с помидорами и огурцами, а также другими растениями и кустами получили достаточное количество влаги.

Капельный полив для теплицы: секреты самодельных конструкций

Давайте разберемся, как сделать капельный полив. В этом случае целесообразно выполнить автоматизированное орошение. Решая, как правильно осуществлять полив нужно учитывать, что разным культурам требуется различное количество воды.

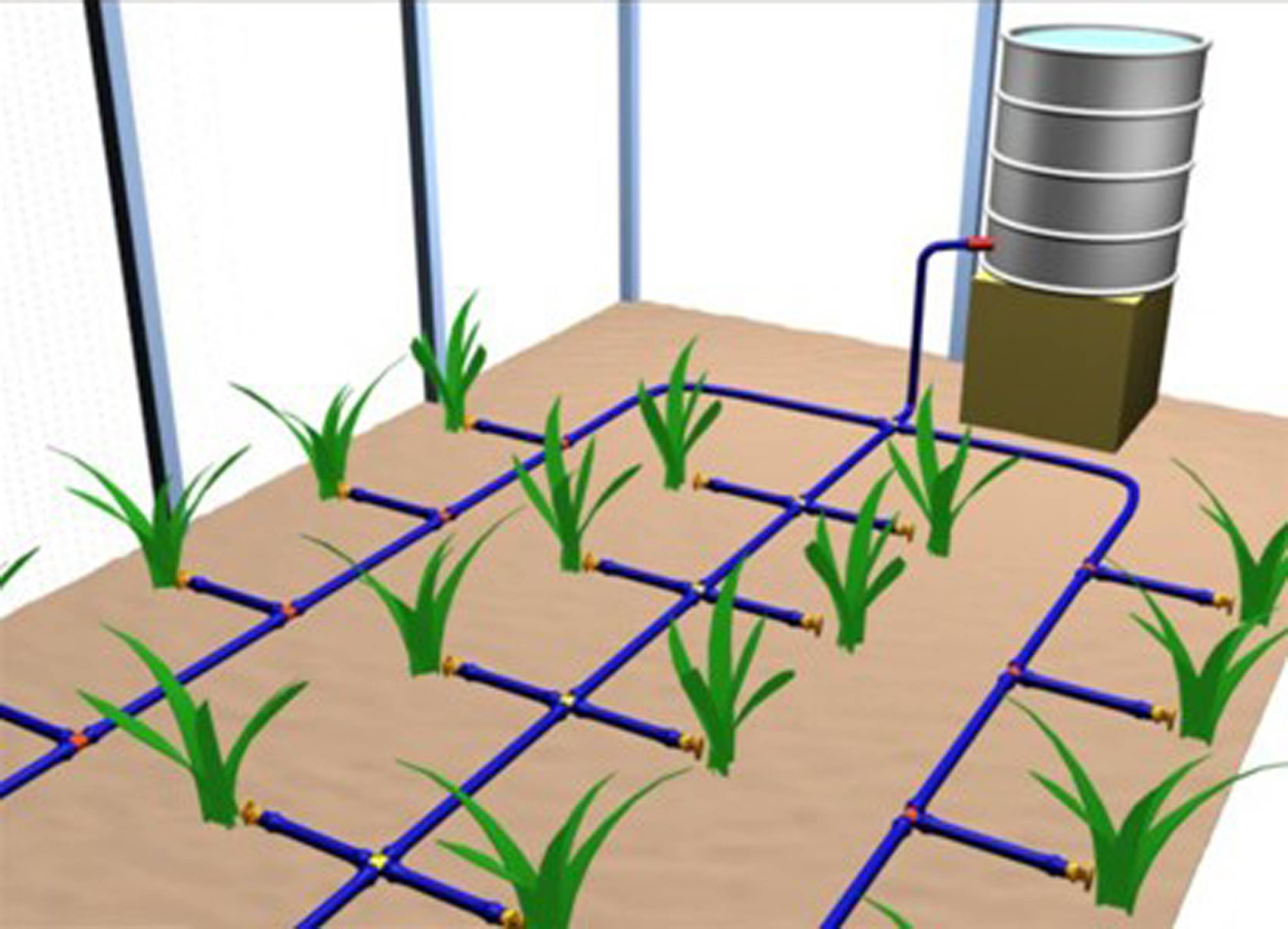

На схеме демонстрируется простая конструкция капельного полива

Важно знать, сколько нужно воды, и каким растениям, ведь перенасыщение грунта может привести к обратному эффекту и истощению почвы. При этом сорняки станут расти быстрее. Капельное устройство имеет такие особенности:

Капельное устройство имеет такие особенности:

• чтобы растение правильно развивалось, ему необходимо достаточное количество воздуха. Что обычный полив не обеспечивает. Если у корня нет движения воздуха, то культура не будет развиваться, так как следует;
• жидкость проникает прямо в корень растений;
• оптимальное соотношение воздуха и увлажненности способствует правильному развитию растений, что дает возможность обходиться без удобрений.

Простая поливочная конструкция

Прежде чем определиться, как выбрать систему такого полива и как пользоваться подобной конструкцией, необходимо изучить принцип действия конструкции. В зависимости от вариантов оборудования жидкость может перемещаться самотеком. В этом случае используется гравитационная конструкция полива, то есть вода поступает, как только бочка заполнится. Существует и принудительный вариант устройства

При этом важно решить, какой насос нужен и нужен ли фильтр. Важно знать, какое давление требуется для такой системы, так как многие подобные конструкции от производителя рассчитаны на давление не более 2 атм

При этом устанавливается такой регулятор давления – редуктор. Также применяется шланг или капельная лента. Вода на участке перемещается по трубам с ответвлениями. При этом используются специальные фитинги для капельного полива. Магистральные трубы прокладываются вдоль стенок теплиц или вдоль заборов.

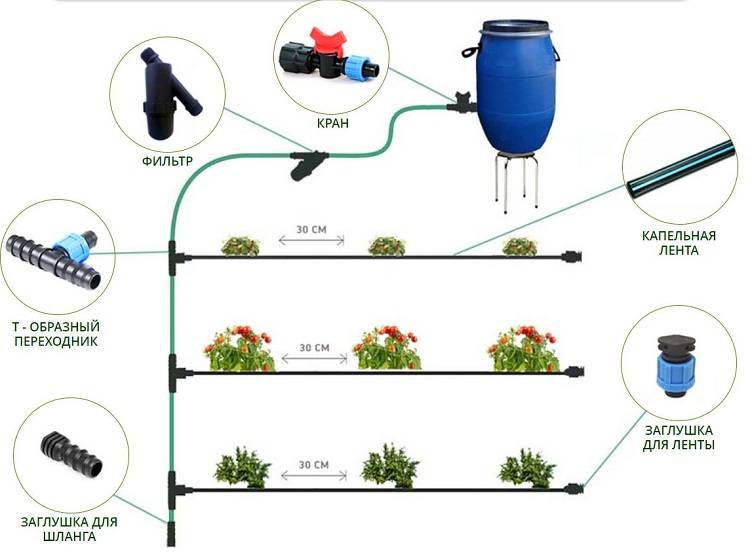

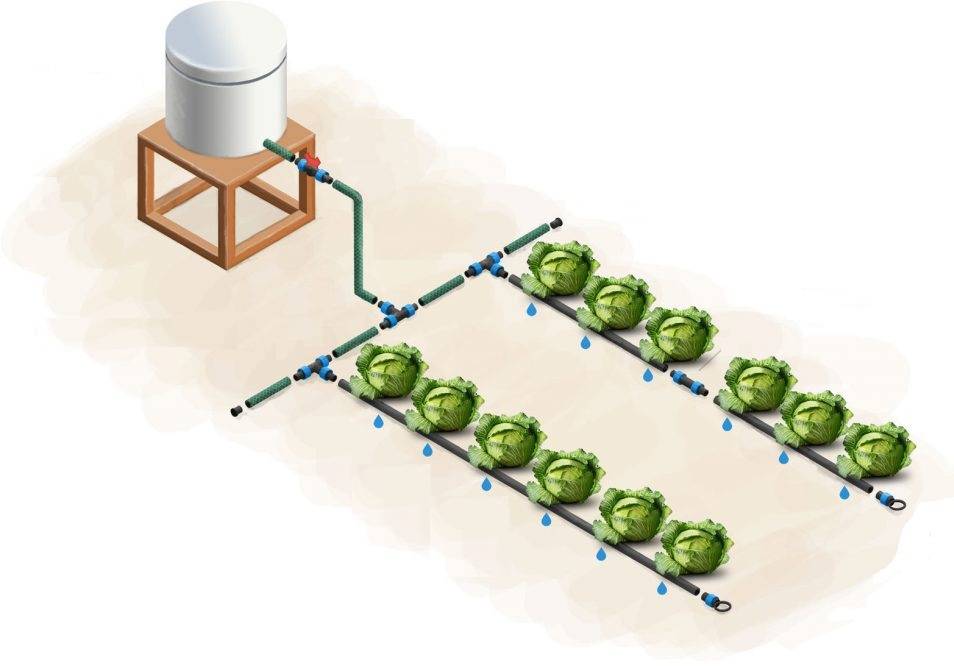

На схеме показана простая система полива из бочки

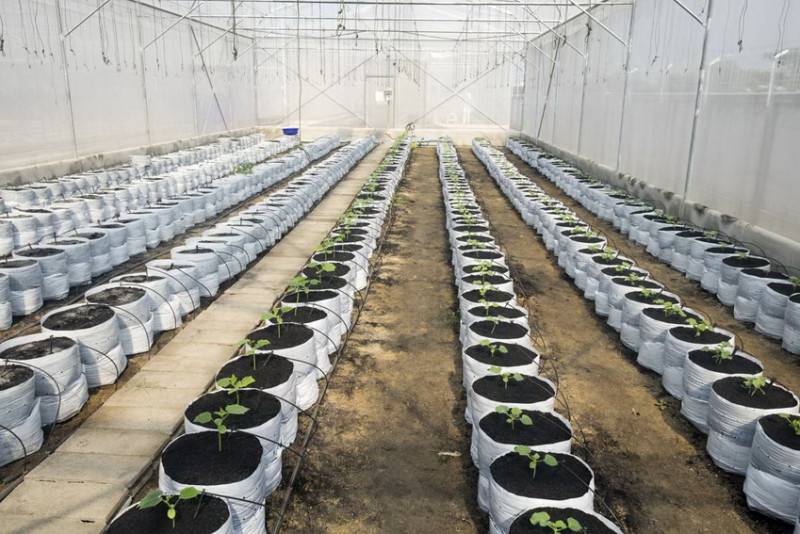

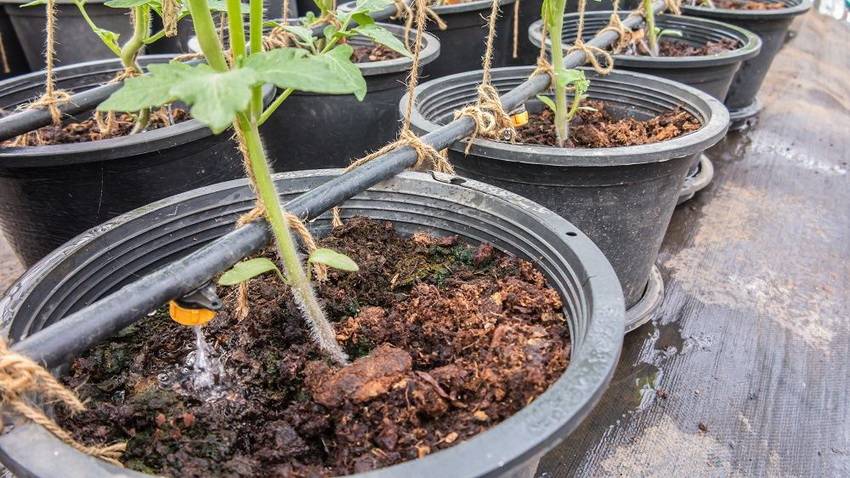

На фото представлен точечный полив, включающий капельные лини, которые простираются на все линии грядок. Подобные линии делаются с использованием пластиковой трубы или капельной ленты с отверстиями. В конце подобных магистралей крепятся заглушки или промывные краны.

Также необходимо определиться, нужен ли специальный фильтр. С помощью редуктора и вентильного крана регулируется подача воды.

Точечная схема требует больше усилий при установке

Как собрать поливные конструкции зависит и от необходимого объема резервуара для полива. Чтобы правильно рассчитать емкость, необходимо площадь участка умножить на 20 литров. Именно это количество нужно для увлажнения одного квадратного метра.

Норма полива для разных культур может сильно различаться

Сколько нужно поливать, зависит, для каких культур выполняется полив. Например, для огурцов и томатов требуются совершенно разные условия. Для помидоров вредна повышенная влажность воздуха, так как такие овощи при этом заражаются грибковыми и бактериальными болезнями. Поэтому в теплицах поддерживается сухой воздух, для обеспечения которого часто устраиваются проветривания. А вот для огурцов нужно создать высокий уровень влажности почвы и воздуха. При нехватке влаги листья могут начать быстро вянуть.

Вот как работает конструкция для капельного полива:

• вода проходит через фильтр. При этом очищается от мусора, крупных мусорных включений и пыли;
• так как емкость располагается на возвышенности, то вода самотеком проникает в основную трубу, а затем по шлангам;
• возле каждого растения размещается клапан, через который вода проникает в грунт.

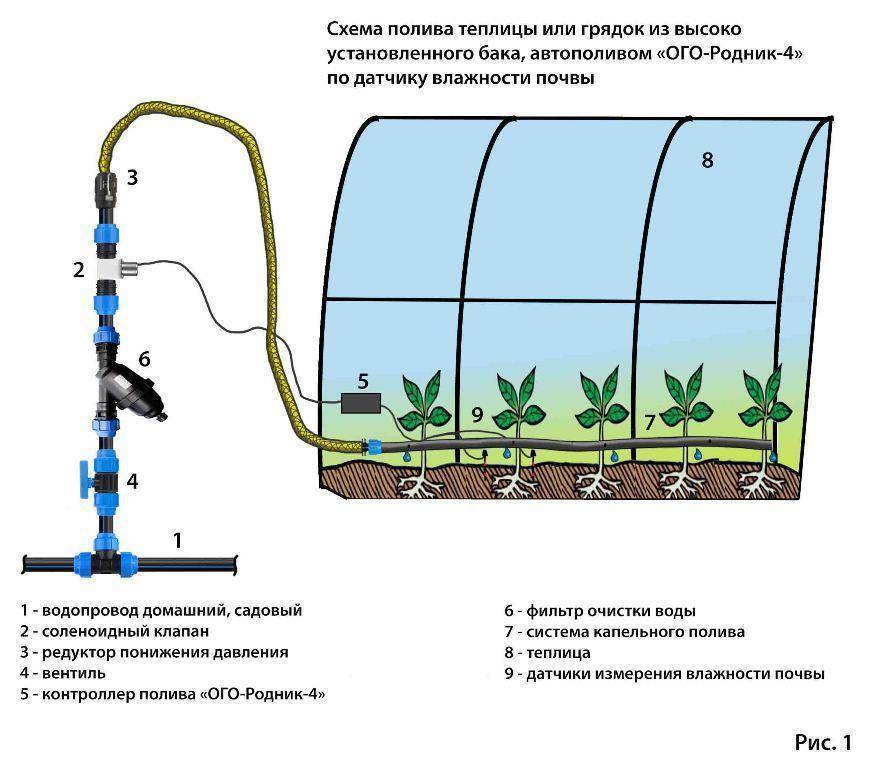

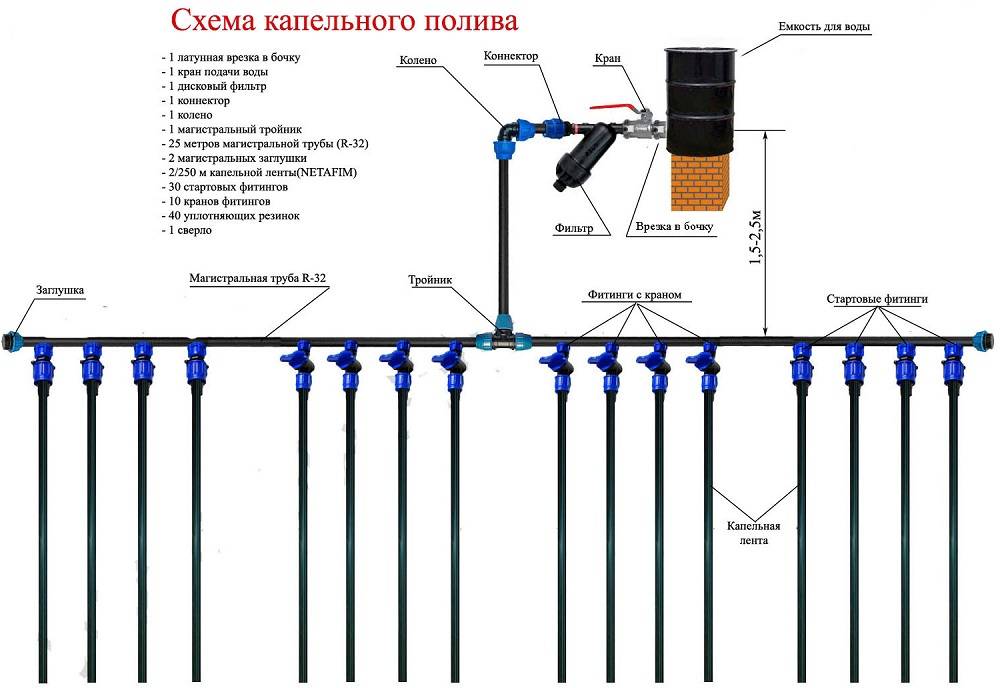

На схеме показан принцип работы устройства

Статья по теме:

Достоинства и недостатки капельного полива

Система капельного полива – это сеть водопроводов с малым напором подачи воды. В качестве источника могут выступать природный водоем, централизованное или автономное водоснабжение, герметичный резервуар. Конечными точками является корневая система растений.

Преимущества устройства капельного полива:

• оптимальный расход водных и энергетических ресурсов, что особенно актуально для засушливых регионов и удаленных участков;
• увлажнение грунта осуществляется локализовано в области насаждений (сорной траве меньше “достается” влаги);
• через систему допустима подача растворов с питательными смесями (в таком виде удобрения лучше и полноценнее усваиваются растениями);
• на полив огорода и большого участка требуются минимальные трудозатраты;
• жидкость подается равномерно, ее поток и напор можно контролировать;
• поверхностный слой земли практически не уплотняется, что позволяет дольше сохранять “дышащие” свойства почвы;
• при таком способе полива корневая система насаждений лучше развивается, растения в целом быстрее растут и плодоносят.

Недостатков у капельного полива заметно меньше

Но о них важно знать и помнить, чтобы система исправно служила весь сезон

Решением проблемы является установка фильтрующих элементов для очистки воды (уровень выбирается с учетом примесей в жидкости и размеров выходных отверстий в шлангах).

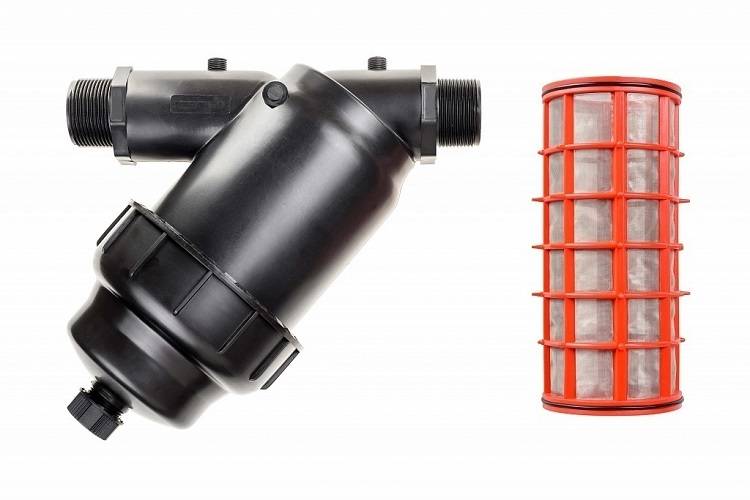

Сетчатый фильтр для капельного полива

Либо можно подключить систему продувки или промывки. Не требуются такие меры только когда источником выступает централизованное/автономное водоснабжение.

Другой недостаток касается открытых контуров. Шланги и ленты нередко подвергаются “нападкам” со стороны птиц или грызунов. Полноценно защитить их от вредителей фактически невозможно.

Кроме прочего, все элементы капельного полива имеют ограниченный срок службы

То есть для системы требуется техническое обслуживание, важно постоянно следить за ее исправностью на всем протяжении

Недостатки системы капельного орошения теплиц

При организации капельной поливной системы в теплице потребуется уделить должное внимание осуществлению постоянного контроля. Переизбыток влаги, возникший из-за неправильного расчета, будет способствовать значительному перерасходу воды и станет губительным для растений

Бочку следует регулярно проверять и вовремя наполнять.

К недостаткам системы также относится необходимость периодического очищения отверстий, поскольку, имея малый диаметр, они быстро засоряются. Особенно это характерно для подземной укладки труб. Для очистки отверстий следует выполнять промывание и продувание системы с помощью компрессора. Увеличивать диаметр отверстий не рекомендуется, так как вода будет выливаться в начале системы и не достигнет последних форсунок-отверстий.

Для достижения лучшего эффекта необходимо тщательно рассчитывать количество подаваемой в систему воды и дозировку на каждое растение

Гидротехническая обвязка

Есть два рекомендуемых типа отвязки: от накопительной емкости и для прямого подключения.

На выходе из бака устанавливается шаровый кран и сетчатый фильтр. Если планируется подкормка через поливную воду — сразу за краном устанавливается блок автоматической фертигации. Эта же возможность достигается подмешиванием концентрата прямо в бак, но не любая химия безвредна для его стенок.

За дозатором удобрений устанавливается картриджный фильтр до 50 мкм, который должен задерживать нерастворенные удобрения и мелкие соринки, способные осесть в капельницах. После монтируется распределительный коллектор с шаровыми кранами и разъемными резьбовыми соединениями на отводах, от которых трубы разводятся дальше по теплице. Защита от подсоса воздуха и обратный клапан при верхней разводке не обязательны, обвязка выполняет роль гидрозатвора. Однако отводы от магистрали комплектовать обратными клапанами все же необходимо.

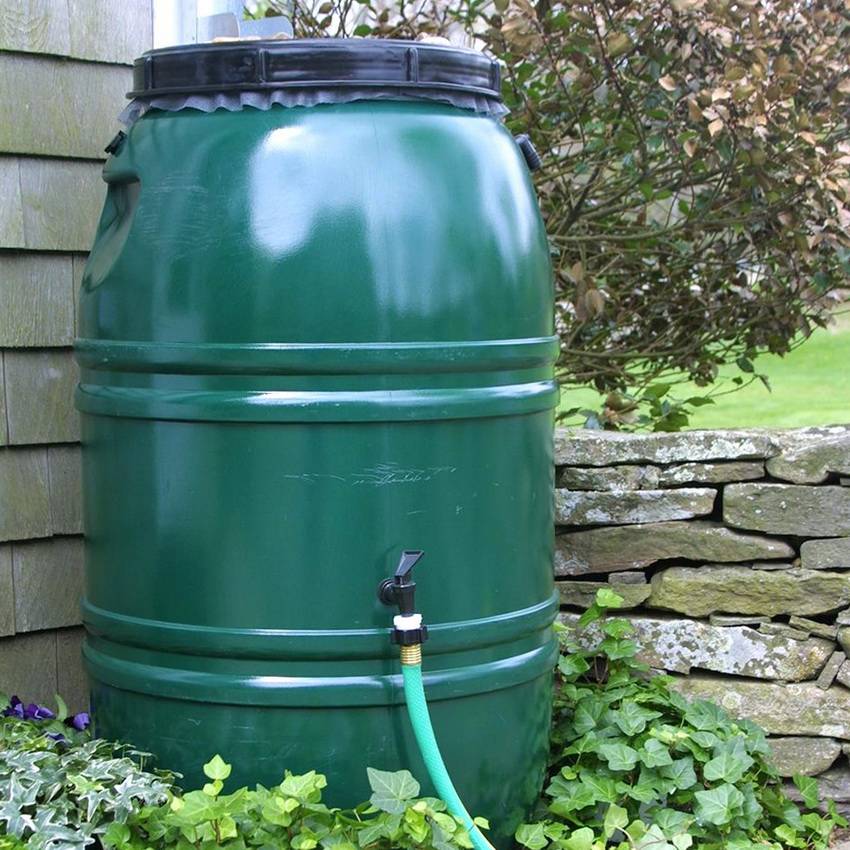

Рекомендации по выбору бочки для капельного полива

Поскольку в качестве источника водоснабжения для системы орошения теплицы выбрана бочка, она должна быть качественной и рассчитанной на определенный объем воды. Размер бака напрямую зависит от общей площади теплицы. Преимущественно для небольших теплиц достаточно емкости объемом 200 л, чтобы обеспечить необходимый запас жидкости.

Бак может быть выполнен из пластика, нержавейки или углеродистой стали. Пластиковые бочки выпускаются различных конфигураций и габаритов. Такие изделия имеют незначительный вес, достаточную прочность, не склонны к воздействию коррозии, удобны в установке и эксплуатации. Емкости из нержавейки отличаются долговечностью (более 30 лет) и повышенной стойкостью к коррозии. Материал не боится механических и агрессивных воздействий. Главный недостаток баков из нержавейки – высокая стоимость изделий.

Бочки для воды из пластика — наиболее выгодны и удобны в эксплуатации, к тому же могут служить много лет

Емкости из углеродистой стали являются самыми дешевыми, но менее долговечными. Изделия тяжелые, нуждаются в покраске. Поверхность может корродировать, что снижает срок эксплуатации резервуара.
Объем бочки подбирается исходя из однократного потребляемого расхода воды, необходимого для полива зеленых насаждений. Для огурцов понадобится 2 л/час на куст, для томатов – 1,5 л/час с интервалом 1 раз в 4 дня. Для капусты и картофеля достаточно будет 2,5 л на одно растение в сутки. Исходя из опыта владельцев теплицы, можно сделать вывод, что для орошения 1 м² территории понадобится в среднем 20 л.

Для создания достаточного давления в системе (не менее 0,3 атм.) бочка должна располагаться на некоторой высоте. Оптимальным считается расстояние от 1 до 2 м. С этой целью следует предусмотреть под нее подставку из стального профиля или деревянного бруса. Самым распространенным вариантом является сваренная из металлических труб тренога. Из дерева можно соорудить мощный и устойчивый табурет.

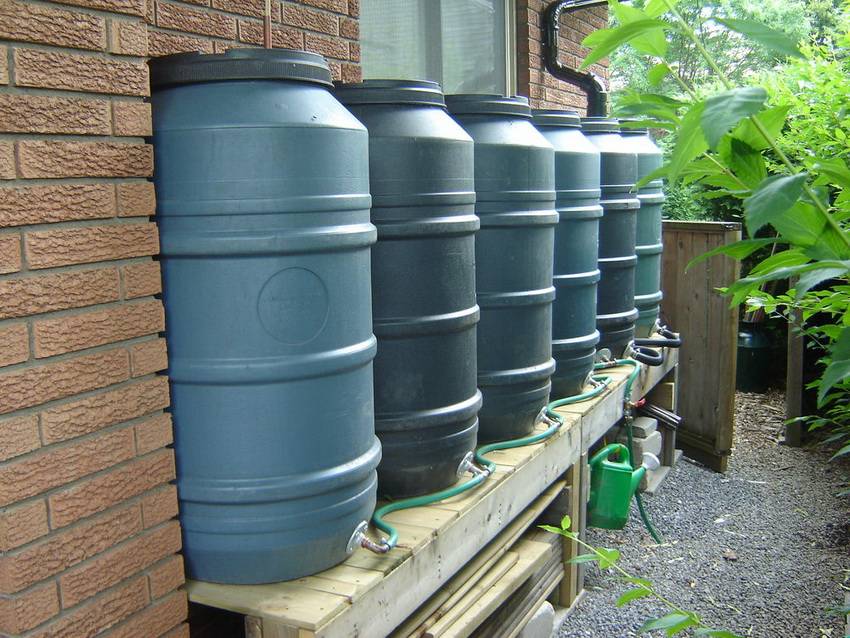

Для обеспечения достаточного количества воды потребуется установить несколько бочек

Капельный полив из бочки для теплицы: принцип работы системы

Капельное орошение впервые было использовано в 1950 году в Израиле. Для данной местности был характерен дефицит воды, поэтому ученые пытались отыскать способ орошения растений при минимальных затратах водного ресурса. Как показала практика, данный вариант полива позволял экономить не только воду, но и трудовые ресурсы, а также способствовал повышению урожайности на 30-40%.

Принцип работы капельного полива основан на подаче воды в небольших количествах прямо к корневой системе растения

Для теплиц наиболее целесообразно организовать систему капельного полива из бочки. Она состоит из накопительной емкости, магистрального трубопровода и отводящих шлангов с капельницами. Все элементы соединяются с помощью фасонных комплектующих: уголков, тройников, соединений с краном, ремонтных фитингов.

Принцип действия такого орошения состоит в следующем. От накопительной емкости через фильтр отводится магистраль, к которой присоединяются отводные трубопроводы, располагающиеся по всей длине грядок. В них равномерно вдоль всего изделия выполнены отверстия диаметром 3-8 мм для капельниц, через которые жидкость просачивается к корням растений. Для создания напора емкость должна располагаться на некоторой высоте от 0,5-3 м. Так обеспечивается самотечный полив. Если напора недостаточно, тогда следует установить погружной насос для капельного полива из бочки.

Для создания напора воды в магистральной трубе системы необходимо устанавливать емкости на небольшой высоте или использовать насос

Систему можно автоматизировать, установив контроллер, который позволит осуществлять полив в определенное время с необходимой интенсивностью. К тому же установка нескольких таймеров на некоторых участках сети позволит создать определенный режим полива индивидуально для каждой группы растений.
