Самотечная система полива огорода и теплицы своими руками
- 1 Первый вариант
- 2 Второй вариант
Автоматическая система полива на дачном или приусадебном участке заметно повышает качество жизни на нем. Если грядки и клумбы увлажняются сами по себе, то высвобождается время, которое летом можно провести более интересно.
Автоматическая система полива заметно повышает качество жизни. Фото автора
В этой публикации рассмотрим вариант организации полива огорода и теплицы на конкретном примере. Огород представляет собой 7 узких стационарных грядок шириной 60 см и длиной около 6 м. В небольшой теплице (3×4 м) есть 3 стационарные грядки такой же ширины, где растут томаты и перцы. Огородным и тепличным растениям лучше подавать теплую отстоянную воду, а не ледяную из магистрального водопровода.
Огород представляет собой 7 узких грядок шириной 60 см и длиной около 6 м. Фото автора
Для полива огорода и теплицы, а также чтобы всегда иметь запас на случай перебоев в водоснабжении, в самом начале освоения участка была установлена большая бочка (объем около 5,5 м³). Раньше ее заполняли водой, присоединяли шланг и вручную поливали огород. В теплице использовался белорусский комплект для автополива «Аквадуся». Система, о которой пойдет речь, действует второй год, но продолжает совершенствоваться.
Для полива отстоянной водой была установлена бочка объемом около 5,5 м³. Фото автора
Автоматический полив своими руками
Несмотря на сложность конструкции, автоматический полив в теплице можно обустроить самостоятельно. Для этого требуется знать некоторые нюансы и выполнить последовательность работ по сборке системы орошения.
Полностью укомплектованная система состоит из насоса или насосной станции. Этот элемент предназначен для подачи воды из резервуара или скважины. Насос должен быть укомплектован двумя фильтрами на его входе и выходе.
Важные элементы системы
Блок управления подачей воды предназначен следить за временем подачи и количеством воды. Блок управления производит управление насосом включая и выключая его по заданному времени. Он следит за температурным режимом внутри теплицы и при его изменениях может менять температуру подаваемой жидкости.
Магистраль предназначена для транспортировки воды непосредственно к поливающим элементам. Для магистрали применяются пластиковые трубы, диаметр которых определяется из требуемого количества воды для полива.
Поливающие элементы предназначены для передачи воды на землю.
https://youtube.com/watch?v=4I5QxvTpU-E
При покупке автоматической системы орошения требуется заранее определиться, каким будет полив на участке. Перед покупкой всех составляющих требуется сложить схему орошения. При детальном сложении сразу можно рассчитать, сколько необходимо покупать элементов. На схеме должно быть четко указано месторасположение насосной станции. Ее необходимо располагать в том месте, где есть проветривание и куда не попадают атмосферные осадки. Вентиляция будет способствовать естественному охлаждению насосной установки.
Этапы и правила установки
К месту установки насосной станции требуется подвести электричество по всем правилам эксплуатации электротехнических сетей.
Блок управления необходимо располагать непосредственно в теплице. Так как это электронный прибор, на него могут влиять отрицательные температуры, что может привести к его некорректной работе. Блок управления подключается к насосу с помощью проводов, а его питание непосредственно должно быть от 220 вольт. К нему подключаются электроклапаны по всей системе орошения.
К насосу с помощью специальных фитингов подключается магистраль. Она должна проводиться по схеме прокладывания автономного полива. Магистраль не должна иметь видимых повреждений, так как главным условием ее использования является герметичность. Если система не будет герметичной, это может привести к неправильному системному поливу.
На окончательном этапе проводится монтаж распределителей воды.
Монтаж капельного полива производится следующим образом. Ленту необходимо разложить по земле так, чтобы она максимально подходила к корням растений. Присоединяется капельная лента к пластиковому крану, с помощью которого можно производить отключение каждого отдельного ряда растений. Для соединения крана с магистралью в ней требуется просверлить отверстие и с помощью резинового уплотнителя вставить кран.
Корневой автоматический полив проводится следующим образом. По заданной схеме выкапывается траншея глубиной 20 — 40 см. На ее дно стелется слой мелкого щебня толщиной 5 см. По траншее прокладывается труба для корневого орошения, которая перед укладкой должна обматываться геополотном. Это необходимо для того, чтобы в отверстия не попадал песок. После укладки трубы она засыпается щебнем крупной фракции. На окончательном этапе проводится засыпка траншеи грунтом.
Важно помнить, что все соединения должны быть на поверхности земли. Система орошения является самой простой по установке
По заданной схеме проводится монтаж дождевальных элементов, которые соединяются с помощью трубопровода. В некоторых случаях такая система орошения монтируется на потолке теплицы
Система орошения является самой простой по установке. По заданной схеме проводится монтаж дождевальных элементов, которые соединяются с помощью трубопровода. В некоторых случаях такая система орошения монтируется на потолке теплицы.
Автоматическая система полива теплицы
Уникальная автоматическая капельная система полива
Промышленные теплицы очень большие по своему размеру и ручное орошение там применить будет совершенно нерационально. На фото показаны примеры таких конструкций. Все это займет много времени и сил. Лучше всего отдать предпочтение автоматической системе полива. Она представляет собой не только конструкции труб, но еще и использование специального оборудования. Системы полива промышленных теплиц все настроены в автоматическом режиме. Состоит такая система из:
- Большого количества труб.
- Капельниц.
- Шлангов.
- Пульта управления подачи воды.
- Насосной станции.
Как правило, промышленные теплицы строятся на очень больших земельных участках. На этих же участках размещается и система центральной подачи воды и насосная станция. Оборудование имеется не количестве одной единице. Для масштабной конструкции нужно и масштабное водообеспечение. Именно по этой причине нужно будет организовать несколько скважин и несколько насосных станций. Давайте посмотрим на требования которые предъявляются к такому оборудованию:
- Должно быть очень мощным, чтобы обеспечивать бесперебойных полив. Также очень часто на таких участках можно наблюдать огромные резервуары с водой. Она будет использована фермерами в том случае, если будет отключена электрическая энергия и подача воды в автоматическом режиме будет невозможна.
- Для изготовления автоматической системы полива теплиц, нужно будет воспользоваться помощью специалиста в этой области. Есть для таких работ определенная инструкция, которую нужно соблюдать и все действия осуществлять последовательно.
В комнате для управления есть оборудование, при помощи которого включается и выключается подача воды для произведения орошения. Можно будет сделать все в автоматическом режиме. На аппарате управления многочисленным оборудованием можно выставить время, в которое будет включаться и выключаться система. Все это сделать под силу только специалисту в этой области. Здесь нужны будут навыки работы с электрической проводкой и умение прокладывать, соединять водопроводные трубы.

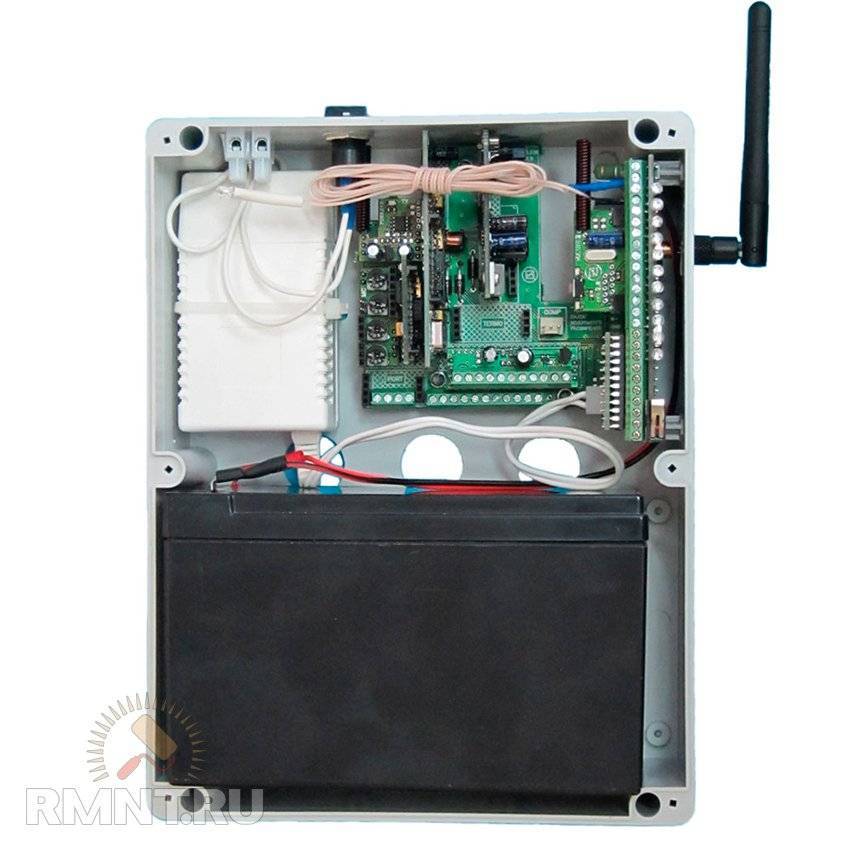

GSM-модуль
В широком ассортименте на рынке представлены GSM-модули для управления электронным оборудованием в доме с помощью команд, передаваемых с сотового телефона. Их можно использовать и для организации полива в теплице. Полностью автоматизировать процесс помогут только модули, у которых можно выставлять программы с привязкой по времени, в противном случае включать или выключать полив придётся посредством отправки SMS-сообщения каждый раз. Как вариант, GSM-модуль достаточно подключить к блоку управления поливом, поддерживающему внешние команды.
GSM-модули позволяют полностью контроллировать и автоматизировать процесс полива теплицы
рмнт.ру
Полезные рекомендации для длительной эксплуатации капельного орошения в теплице
Несмотря на то что поливная капельная система отличается простой конструкцией, она нуждается в должном уходе, что является залогом долговечности. Периодически отводящие трубопроводы с капельницами следует очищать от засорения. Для магистрального трубопровода лучше выбрать пластиковое изделие, поскольку материал не подвергается коррозии, приводящей к появлению мелких частиц ржавчины в системе, что станет причиной засорения капельных отверстий. Это же относится и к металлической бочке.
Система обязательно должна быть оснащена фильтром, который приобретается вместе с комплектом. В крайнем случае можно использовать кусок поролона, вставив его в трубу, выходящую из бочки. Проводить очистку фильтра рекомендуется один раз в неделю. Бочка должна иметь крышку, чтобы предотвратить попадание разного мусора в воду, что может стать причиной понижения напора в системе.
Для качественной работы системы полива необходимо следить за чистотой трубок и установить фильтр.
Несмотря на то что капельная система полива предполагает внесение удобрений для растений, их следует предварительно растворить воде. После выполнения подкормки систему рекомендуется промыть чистой водой на протяжении 15 минут.
Осенью вода из труб сливается. Система разбирается и укладывается в помещение на хранение. В противном случае форсунки за осенне-зимний период полностью забьются грязью, что потребует их трудоемкой очистки весной.
Установка капельной системы полива в теплице из бочки не только благотворно влияет на рост и развитие растений. Такая конструкция позволяет снизить водные и облегчить трудовые затраты, связанные с содержанием теплицы. Можно не только купить, но и выполнить самодельный капельный полив своими руками в теплице. Для этого необходимо ознакомиться с особенностями системы и правилами ее монтажа.
Виды автополива
Автополив вашей теплицы может работать в следующих вариантах:
- Капельный автополив – один из самых популярных способов орошения тепличных грядок, позволяющий максимально эргономично и эффективно использовать влагу. Благодаря повышенной влажности почвы, которая создается при данном виде автополива, растения в теплице становятся защищенными от ранних заморозков. Капельный полив оптимально подходит для теплиц, не подключенных к системе водопровода. Данный вид орошения не дает развиваться сорнякам и обеспечивает от 70 до 90% урожайности.
- Дождевание – это особый вид автоматического полива, при котором вода попадает сверху на растения. При подаче достаточного напора воды в шланг, устройство начинает ее разбрызгивать по площади теплицы. Для данного вида орошения используются системы с распылительными насадками, разновидности которых могут охватывать большую территорию, вращаясь вокруг своей оси. Недостатком дождевания является то, что на стебли и листья произрастающих культур попадает вода, что не всегда может быть допустимым.
- Внутрипочвенный полив – один из самых затратных видов орошения. Данный способ полива заключается в использовании пористых труб, зарываемых внутрь почвы. Его логичнее использовать в крупных теплицах, где производится выращивание культур многолетнего произрастания, в таком случае вложения являются оправданными.
Устройство автоматического капельного полива
Автоматический полив работает по принципу цикличной подачи воды. Для этого на выходе из накопительного бака, подключенного к напорному водопроводу, ставится дозирующее устройство — контроллер.
Через определенные промежутки времени он открывает клапан системы орошения. После этого вода из емкости самотеком или с помощью насоса подается в капельные трубки и через форсунки попадает к корню каждого высаженного растения.
Временные промежутки работы авто полива рассчитываются так, чтобы почва хорошо увлажнилась, но к моменту очередного пуска успела подсохнуть. Постоянный уровень воды в емкости поддерживает поплавковый клапан.
Важным элементом подобной системы является водяной фильтр. Он предохраняет форсунки капельной ленты от засорения.
Поскольку рассада, огурцы, томаты, перцы и другие овощи требуют разного количества воды, настройку контроллера владелец выполняет вручную. Он опытным путем выставляет время включения и отключения – в зависимости от требуемой интенсивности орошения и общей площади грядок.
Что нужно для автоматизации полива
Чтобы полностью исключить из своего расписания каждодневный полив теплицы и при этом обеспечить растениям идеальные условия для роста, нужно:
- Смонтировать распределённую систему форсунок для дождевания, капельного или внутрипочвенного полива.
- Вместо обычных вентилей и запорной арматуры установить электромагнитные клапаны или дополнить вентили сервоприводами.
Установить силовые реле для управления насосом. - Подобрать оптимальный способ управления: по таймеру, с помощью программируемого блока управления, по сигналу с мобильного телефона.
В итоге получится система полива, которую достаточно один раз настроить и лишь время от времени проверять её работоспособность.
Схема автоматического полива в теплице. 1. Скважина. 2. Насосная станция. 3. Шаровый вентиль. 4. Клапан с сервоприводом. 5. Блок управления с GSM-модулем. 6. Датчик влажности воздуха/почвы. 7. Теплица
Обязательно при сборке следует включить в схему фильтры грубой и тонкой очистки, чтобы обезопасить клапаны, запорную арматуру и форсунки от загрязнений и преждевременной поломки.
Внутрипочвенный автополив
Система внутрипочвенного автополива предполагает подачу влаги лишь под корень культур. При поверхностном капельном автополиве около растения получается влажное место, а при внутрипочвенном методе поверхность почвы всегда сухая. Такое достоинство поможет избавить от появления на грунте корки, которую необходимо часто взрыхлять.
Собирается внутрипочвенный полив таким же способом, как и капельный. Главным отличием считается наличие боковых ответвлений, которые изготавливаются из пористого шланга, закапываемого в почву. Цена такого полива не очень велика, но её главным недостатком является быстрое засорение отверстий шланга.
Составление схемы и порядок обустройства автополива на даче
Прежде чем приступить к изготовлению автополива, необходимо составить точную схему всех узлов системы, и прохождения трубопровода по участку. При использовании нескольких центральных веток, желательно сделать такое распределение, чтобы источник воды располагался посередине. Это поможет создать примерно одинаковое давление во всех ветках трубопровода. Один из вариантов схем автополива можно увидеть на фото.
Рытье траншеи для укладки труб
Подземный способ укладки трубопровода автополива на открытом грунте удобен отсутствием необходимости разбирать всю систему на зиму, плюс лежащая труба под землей не будет мешать прополке сорняков на грядке. Глубины траншеи достаточно 400–600 мм. При обратной засыпке пластиковую трубу вначале немного присыпают песком или мягким грунтом, чтобы не попали камни.
Монтаж системы
Соединение ПВХ труб выполняют специальными фитингами. Это своего рода зажимное устройство, выполненное в виде тройников, поворотов и других элементов. Трубу по схеме нарезают кусками, после чего делают соединения. В зависимости от выбранной системы автополива, на ответвлениях крепят распылители или капельницы.
Последнее соединение делают центральной ветки трубопровода к насосу. Обратную засыпку траншеи выполняют только после успешного испытания системы автополива на работоспособность.
Важно! Каждый насос рассчитан на определенный объем перекачки воды. Этот показатель должен быть на несколько единиц больше общего расхода от всех распылителей или капельниц, иначе в конечных точках системы автополива будет слабый напор
Теперь настало время подсоединить насос к емкости. С помощью переходников вход агрегата подсоединяют к уже собранной на бочке цепочке из шарового крана и электромагнитного клапана. Подачу воды в емкость обеспечивают более удобным способом. Это может быть водопровод, скважина, можно даже закачивать насосом из близлежащего водоема. Для регулировки уровня воды внутрь бака монтируют поплавок с клапаном.
В финале остается собрать всю электрическую схему из датчиков, контролера, насоса и электромагнитного клапана.
На видео рассказывают о монтаже автополива на даче:
Как видите, автополив на даче можно изготовить своими руками без проблем. Конечно, немного труда придется приложить, но удобство его использования будет ощутимо.
Основные компоненты
Любая автоматизированная система со схожим назначением имеет общие компоненты конструкции. Не зависимо от окончательного выбора любой монтажный комплект будет содержать принципиально важные элементы:
- Источник подачи воды – колодец, водопровод, скважина и т. д.
- Ёмкость – необходима для прогрева воды до оптимальной температуры. Полив холодной водой непосредственно из источника может привести к гибели растений.
- Насосная станция – служит для регулировки оптимального напора. В зависимости от конструкции, может потребоваться постоянное давление для достижения оптимального и эффективного орошения.
- Фильтр – обязательный элемент системы. Независимо от качества жидкости в месте забора отсутствие фильтрации рано или поздно приведёт к засорению элементов с тонким сечением.
- Кран или электрические клапаны – автономность системы подразумевает наличие запорных устройств, служащих для управления работой.
- Датчики, контроллеры, таймеры – для достижения максимального эффекта и независимости работы оборудования необходимо применение электронных устройств.
- Подающие магистрали – доставляют питательную жидкость непосредственно к месту полива.
Автоматический капельный полив для теплицы из бочки
Использовав автоматику, можно смонтировать полив теплиц без вашего участия, что предполагает бесперебойную подачу воды в указанное время, определенной продолжительности и с необходимым интервалом. После того как установлены емкость и фильтр, выполнен узел подкормки, приступают к монтажу автоматики.
Автоматический полив в теплице предполагает использование таймера или контроллера. Устройство работает от батареек и осуществляет управление системой полива, что предполагает запуск и остановку процесса орошения согласно выбранной программе. Для больших теплиц выполняется монтаж конструкций с высокой степенью автоматизации. Такие устройства контролируют температуру окружающей среды, влажность почвы. Контроллер может быть оснащен функцией учета количества жидкости, прошедшей через него.
Использование автоматики для полива значительно облегчит жизнь владельцу теплицы.
Для капельного полива из бочки для теплицы купить таймер можно механический или электронный. Первый тип, работая на пружине, создает непрерывную подачу воды до 24 часов. Все показатели вносятся вручную на некоторое время. Электронные таймеры позволяют полностью автоматизировать оросительную систему. Режим программируется на неопределенное время. Последняя модель таймера оснащена 16 командами, что позволяет создать индивидуальный режим полива для нескольких категорий растений.
Оптимальный полив грядок теплицы
В каждый период развития растения требуется свое количество влаги. Самый большой пик нужды происходит в момент прорастания семян. Большое количество влаги требуется для роста рассады и ее укоренения. Влажность почвы должна быть не менее 60%. При поливе должен учитывать весь объем грунта, а не только его верхняя поверхность. При недостаточном поливе, почва иссушается, а при чрезмерном приводит к гноению растений, поэтому влагу нужно поддерживать и на глубине 50 см. Температура воды должна быть не ниже комнатной 23–25 °C. Ни в коем случае нельзя совершать полив холодной водой, это может привести к возникновению корневой гнили, а в жарку погоду вызвать состояние шока.
Существуют правила полива:
- На начальном этапе роста растения достаточно заботиться об увлажнении корнеобитаемого слоя грунта, но не допуская переувлажнения;
- При поливе подверженных заболеваниям и самоопыляющихся растений, нужно следить чтобы влага на них не попадала;
- Если полив растений происходит со шланга, нужно правильно рассчитать, чтобы струя была несильной, чтобы не размыть коневую систему растений;
- Поливную норму и количество стоит сокращать в пасмурную погоду;
- Поливная вода не должна содержать вредные примеси.
Необходимо проверить, чтобы вода не содержала в себе соединения фенола, различные примеси и органические кислоты. Овощи погибают при высоких содержаниях различных примесей, а при высоком содержании железа, возникает риск ожога и побурения растений.
Выращивание поздней весной, летом, при повышенной температуре и низкой влажности подразумевает охлаждение и достаточный полив, и, напротив, требуется минимальное орошение ранней весной, зимой и в пасмурную погоду, особенно в туман. Нельзя допускать снижения температуры, это приведет к гибели растений.
Норма полива зависит от самого растения, это необходимо учитывать при смешанном посеве. Особенность тепличного грунта тоже играет особую роль, если для легких грунтов характерны частые поливы с малыми нормами, то тяжелый грунт нуждается в редких поливах большими порциями. Срок полива определяется внешним видом растения, влажностью грунта на ощупь, физиологическим способом определения концентрации клеточного сока, лабораторным способом. Количество влаги можно установить по внешнему виду растений, по окраски их листьев. Если влаги недостаточно, то они принимают более темную окраску.
Разновидности систем автоматического полива
На данный момент в частных и коммерческих теплицах наиболее широко практикуется три разновидности автоматического полива:
- Дождевая;
- Внутрипочвенная;
- Капельная.
Каждый из этих типов имеет свои технические и эксплуатационные особенности. Достоинства и недостатки данных систем необходимо рассмотреть более подробно.
Автополив в теплице при помощи движущейся оросительной рампы
Дождевание
Полив методом дождевания может происходить как сверху, так и снизу. Однако для теплиц наиболее оптимальным является верхнее позиционирование системы трубопроводов. Для такого типа орошения характерны небольшое количество труб, которым необходим достаточно сильный напор. Сами распылители могут быть стационарно закрепленными или вращающимися, которые, несмотря на сложность устройства, обеспечивают более равномерное распределение влаги по площади теплицы. В последнем случае нужно меньше точек полива, однако такой способ может повреждать молодые побеги растений.
Устройство дождевального автоматического полива в теплице своими руками, на фото система с роторными вращающимися форсунками
- Дождевальный способ полива имеет определенные недостатки:
- Влага, попавшая на листья, в ясный солнечный день может причинить ожоги;
- Значительно повышается трудоемкость процесса, после окончания полива необходимо стряхивать влагу с каждого растения;
- Для разветвленных систем нужен очень большой напор воды, что приводит к необходимости приобретения дорогостоящих качественных труб и проведения тщательного монтажа;
- Неэффективное использование воды, часть из которой испаряется и не доходит до корневой системы растений;
- Становиться невозможно использовать систему полива для внесения в почву удобрений.
Стационарная дождевальная система автоматического полива в теплице из поликарбоната
Аэрозольная система полива в теплице (дренчерная)
Такая система полива относится к разновидности дождевальной. Для нее необходим еще более мощный двигатель, так как вода, доставляемая по трубам, проталкивается сквозь форсунки незначительного диаметра, оборудованные распылителями. Давление в трубопроводе при этом может составлять от30 до 50 бар.
Аэрозольное (туманное) орошение теплицы
Для устройства аэрозольного автополива в теплице своими руками зачастую используют дренчерные распылители, которые применяют в системах автоматического пожаротушения.
Дренчерная форсунка и результат ее срабатывания
Аэрозольная система полива для теплицы довольно специализирована. Она используется преимущественно при выращивании орхидей и других тропических растений, которые произрастают во влажных дождевых лесах. Может применяться при разведении рассады в грунте. Ее основными достоинствами являются:
- Охлаждение теплицы – снижение тепловой нагрузки на саженцы;
- Значительная экономия воды;
- Предотвращение образования на поверхности грунта твердой «корочки», препятствующей аэрации почвы;
- Более равномерное распределение влаги по теплице;
- Возможность проведения быстрой и полной дезинфекции теплицы и растений.
Внутрипочвенная система полива
Такая система полива является наиболее трудоемкой при своем устройстве, кроме того она требует постоянного контроля и существенных знаний в мелиорации.
Устройство внутрипочвенного автополива в теплице своими руками, фото размещение перфорированной трубы на подкладке из геотекстиля
Однако такой способ имеет массу достоинств:
- Незначительный расход воды;
- Производится аэрация почвы – насыщение ее микропузырьками воздуха;
- Влажность атмосферы в теплице остается стабильной и на довольно низком уровне. Это положительно сказывается на профилактике заболеваний связанных с гнилью.
Существуют менее трудозатратные гибридные способы устройства внутрипочвенного полива с использованием пластиковых бутылок.
Простые схемы для подземного полива
Капельная система полива
На данный момент она считается наиболее прогрессивной. Основными достоинствами являются:
- Нет необходимости в сильном напоре воды;
- Легкость внесения удобрений;
- Вода доставляется «адресно» к корневой системе культурных растений, что снижает количество сорняков на участке;
- На почве не образовывается корка, нет необходимости в частом рыхлении.
Устройство капельного полива в теплице своими руками, на видео процесс монтажа из подручных средств:
Устройство системы капельного орошения в теплице своими руками, на фото применение гофрированных труб
