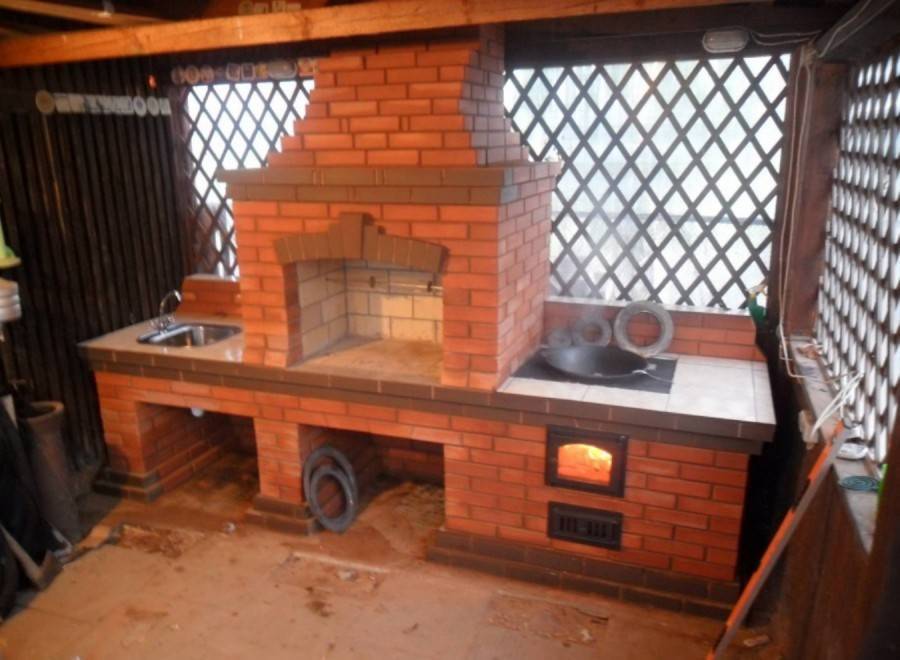

Барбекю из кирпича в беседке

Камин мангал для беседки

Камин мангал создает в любом помещении теплую романтическую обстановку и уют. Языки пламени или тлеющие угли не только настраивают на приятное общение, а и дают возможность поджарить или разогреть закуску к бокалу вина.

Пример проекта камина для беседки или другого помещения.

Камин находится в помещении, труба выведена на тыльную сторону, и пристроена на улице.

Алгоритм работ постройки камина мангала из кирпича в беседке:

  1. На бетонном основании беседки выкладываются первые два подовых ряда.
  2. При кладке последующих рядов лицевую часть камина делают из облицовочного кирпича, тыльную – из строительного, топку – из огнеупорного.
  3. Выкладывается лицевая часть свода облицовочным кирпичом.
  4. Собирается второй тыльный свод из огнеупорного кирпича при помощи шпильки.
  5. Подымают стены.
  6. Устанавливают дымосборный колпак.
  7. Перекрывают камин в помещении.
  8. На тыльной стороне выгоняют трубу.

Основные этапы возведения смотрите на фото:

Порядовка:

Еще интересные варианты:

Беседка с мангалом: обустраиваем место для хорошего отдыха

Беседка с мангалом – это полноценный кухонный комплекс, где можно как приготовить еду на огне, так и уютно посидеть, укрывшись от солнца или дождя под большой крышей.

Различаются размерами и конструкцией. Оснащены большой крышей. А на мангале можно приготовить различные блюда, в том числе, и сочный шашлык, и люля-кебаб, и просто печенные овощи.

Шашлык – блюдо, которое никого не оставляет равнодушным. И подавать его нужно только на природе. Но муравьи, комары и прочая живность так и норовят всё испортить.

Двадцать первый век – это эра комфорта. А комфорт на природе, в нашем случае – это благоустроенный приусадебный участок. Угли шипят, мясо жарится, у мангала стоит стол – вот и вся нехитрая обстановка ушедшего столетия. Но согласитесь, что этот вариант уже морально устарел.

Сейчас в моде различные веранды и павильоны.

Они могут быть как открытыми, предназначенными для использования только летом, так и универсальными. Последние представляют собой капитальное строение со столом, кухней и даже с зоной отдыха. Двери летом всегда открыты, а вот если разыграется непогода или наступят холода, их можно закрыть. Отдых в таком месте особенно приятен – всё продумано до мелочей.

Сегодня беседка с мангалом – больше, чем просто место для шашлыка. Многие из нас хотят иметь в ней почти те же удобства, к которым мы привыкли в доме. Кроме мангала беседки могут включать в себя коптильни, вертела, жаровни, печи.

Из всего многообразия существующих вариантов, мы выберем свой – практичный, подумав, что мы чаще всего будем использовать и насколько это приспособлено для наших потребностей.

Часто маленькая беседка, которая имеет только самое необходимое, гораздо более уютна и функциональна, чем пафосная, нашпигованная самыми разными приспособлениями.

Если у вас небольшая беседка с мангалом, добавьте к нему стол и раковину – это превратит вашу беседку в настоящую летнюю кухню. Для стола не забудьте предусмотреть хорошо очищаемую столешницу и небольшую полку для часто используемых кухонных принадлежностей. Если есть возможность, поставьте в беседку холодильник – в нем будет удобно хранить мясо и напитки.

Для дачной беседки можно использовать как переносной мангал, так и встроенный. Первый вариант будет более удобен, если его нужно будет убрать или перенести в другое место. Встроенная конструкция мангала сооружается из кирпича, камня или металла.

Беседка с встроенным мангалом дополняется необходимыми элементами летней кухни: нишей для дров, разделочным столом, полкой для посуды, мойкой и т. д. Чаще всего мангал устанавливается в беседке у ее северной либо же северо-восточной стены. Если это встроенный мангал, то он должен иметь дымосборник и трубу.

В просторной беседке с мангалом можно устроить обеденную зону со столом, стульями или лавками. Украсить строение можно вазонами с цветами. Но и в небольшой беседке можно выделить уголок для пары лавочек и небольшого столика, который сначала будет играть роль разделочного, а затем и обеденного.

Кладка печи с казаном

Схему кладки лучше продумать заранее или найти в интернете. Готовая порядовка облегчит выполнение кладки печи с казаном. Поверхности внутри печи не должны иметь никаких уступов. Для обустройства применяют чугунные элементы: дверки, колосники, вьюшки.

В процессе укладки кирпича надо контролировать ширину горизонтальных швов. Она должна быть одинаковой.

Сначала выполняют кладку основной части, затем пристраивают отделение под казан.

Со стороны барбекю стенку выкладывают в 2 кирпича.

В основании печи для казана располагается топка. В передней стенке устанавливают две дверцы: основную и для прочистки.

Внутренние стенки выкладывают из жаропрочного кирпича, в нижней части отделения необходимо установить колосник.

Печь сохнет около 2 недель, после чего можно приниматься за облицовку. Использовать для этого можно штукатурку или облицовочный кирпич.

Угловые барбекю своими руками: преимущества и особенности

Основным преимуществом, из-за которого хозяева участка предпочитают угловую барбекю — его компактность. Все компоненты конструкции будут находиться в шаговой доступности, что сократит время приготовления пищи, но не уменьшит удовольствие от этого. В числе других преимуществ следующие:

  • набор проектов с великолепным дизайном в стиле кантри и классики;
  • форма позволяет соорудить дровницу непосредственно рядом с топкой.

Но угловые барбекю из кирпича имеют и несколько недостатков:

  • необходимость термоизолирования 2 стенок, что увеличивает расход на сооружение;
  • более сложный монтаж конструкции.

Фото 1. Повар хлопочет возле кирпичной печи барбекю, готовя блюдо для двух предвкушающих угощение дам. Уже не одно десятилетие проекты угловых барбекю из кирпича становятся выбором для гостеприимных хозяев загородных домов.

Когда вы выбираете проекты угловых барбекю из кирпича, обращайте особое внимание на легкость выполнения каждого элемента. Если для топки или другой части печи нужно привлечь специалистов, лучше выбрать проект попроще

Основное различие печей состоит в их функциональности — выбирайте те, которые полностью соответствуют вашим нуждам.

Временное барбекю их кирпича

Можно из кирпича сделать временную печь для барбекю — без применения раствора. Для этих целей можно использовать обычный кирпич — открытый очаг (без дымохода) и небольшие зазоры в кладке обеспечат приемлемый для керамики тепловой режим.

Пошаговый алгоритм сооружения временного барбекю выгляди так:

  1. Подготавливают на грунте ровную и твердую площадку. Можно даже не снимать гумусный слой — достаточно срезать растительность, выравнять и утрамбовать поверхность.
  2. Застилают пару слоев рубероида.
  3. Выкладывают первый ярус кирпичей с небольшими зазорами между тычками и ложками соседних элементов.
  4. Второй ярус кладут в перевязку с первым, с соблюдением приблизительно таких же по размеру зазоров.
  5. Следующие ряды выкладывают таким же образом. Кладку ведут до высоты, удобной для пользования барбекю. Таких рядов надо 10-11. На этой высоте на кирпичи кладут стальной лист, который будет служить поддоном для углей.
  6. Выкладывают насухо по бокам и сзади стенки высотой в два кирпича. Укладывают и крепят решетку.
  7. Наращивают стенки в высоту еще на два-три кирпича.

Такую печь можно выложить за пару часов. И за такое же время ее разобрать. Хороший вариант для дачи или небольшого придомового участка.

Причины дымления

Правильно сложенное барбекю работает без сложностей. Дым может возникать как при первом запуске, так и после длительного простоя или неправильного ухода. Разберем наиболее распространенные случаи.

Влажность

Проблема возникает не только при топке сырыми дровами, но и при нарушении технологии монтажа. В составе раствора мангала из кирпича присутствует вода. Перед стартом печную конструкцию рекомендуют тщательно просушивать. Летом барбекю сушат 14 дней, в холодные сезоны – не менее 3 недель. Во время процедуры обязательно оставляют открытыми все дверцы, задвижки.

Нарушение герметичности

Дымление кирпичного мангала возможно при наличии посторонних отверстий. Проблема часто встречается в новом оборудовании. После возведения сооружения остаются не замазанными дыры для чистки.

Если дымление возникает у правильно построенного кирпичного барбекю, то причиной становятся внутренние трещины. Во время эксплуатации в конструкции образуются щели, нарушающие герметичность оборудования. Неприятности способствует слабый фундамент под уличной печкой.

Дымление провоцирует разрушение огнеупорной футеровки кирпичного мангала. Качественную защиту делают из шамотных блоков. Если для облицовки использовали кислотостойкие модели, то они со временем трескаются. Оба вида материалов очень похожи внешне, но имеют разные характеристики.

Барбекю из кирпичаИсточник okmangal.ru

Нестандартная форма портала

Чтобы без проблем эксплуатировать барбекю в беседке, над оборудованием возводят топочное отделение из кирпича. Начинающие мастера часто экспериментируют с конструкцией, создавая портал неправильной формы. Дымление возникает при слишком высоком и узком сооружении.

Отсутствует аэродинамики

Если дымоход сделали с нарушениями, то горячий воздух станет неправильно перемещаться. Внутри оборудования нет благоприятных условий для продвижения дыма. Газ выходит не через трубу, а через топочное отделение.

Нет зуба

Конструкция предназначена для создания нормальной тяги внутри кирпичного мангала. Сооружение напоминает наклонный уступ. Из-за строения дым легко выводится из барбекю, а не попадает в беседку. Плюсы зуба:

  • снижает температуру выходящих газов;
  • ограждает топку от проникновения холодного воздуха;
  • предупреждает попадание сажи.

Конструкцию для улучшения тяги чаще всего располагают у задней стенки беседки. Зуб немного перекрывает дымоход. В итоге кислород проникает в оборудование не прямо, а после предварительного смешивания холодных и горячих потоков.

При создании мангала из кирпича многие умельцы экономят время. Вместо традиционного зуба уменьшают проем. Изменения в конструктивные особенности немного улучшает тягу, но при этом увеличивает расход топлива, снижается КПД. Барбекю, выполненное по упрощенной схеме, всегда дымит. Приходится разбирать самоделку и полностью перебирать сооружение по технологии.

Противодымная конструкцияИсточник trivita.ua

Комбинированные системы: барбекю установка и секция гриль

Сделать такую установку можно и самостоятельно, однако необходимы навыки каменщика и работы со сварочным аппаратом (если предполагается изготовление металлического варианта конструкции).

Данная модель – это своеобразная барбекю-печь, позволяющая работать не только с жаркой мяса, но и с приготовлением другой продукции.

Чтобы правильно выбрать проект барбекю-печи для строительства своими руками, ознакомьтесь с фото самодельного барбекю (используйте каталоги, журналы практического строительства).

Также можно посмотреть познавательные видео уроки по созданию подробных чертежей, разметки и непосредственной кладке барбекю установки.

Изготовление своими руками

Самостоятельно создать простое место для готовки в павильоне может даже начинающий. Выбор конструкции зависит от ваших потребностей и размеров строения.

Сейчас практически в любом строительном супермаркете продаются мангалы для дачи. Однако это не значит, что вы будете избавлены от работ по их установке. Обустроенное своими руками место для приготовления продуктов на открытом воздухе позволит сэкономить как минимум половину суммы.

Выбираем проект

Продумайте:

  • дизайн;
  • размеры и размещение элементов;
  • наличие крыши и дополнительных сооружений.

В небольшом павильоне поместится простая конструкция, в просторном можно установить сложный комплекс и готовить сразу несколько блюд.

Проекты, в которых предусмотрены дымоходы, универсальны – утеплив беседку пленкой ПВХ и обогревателями, можно готовить и есть там и зимой.

Подготовка фундамента

Мангал из кирпича много весит, поэтому фундамент под него нужно сформировать основательно:

  • снять верхний слой почвы;
  • выкопать котлован глубиной 25-60 см;
  • выровнять дно;
  • засыпать песком или средним щебнем на 10-15 см;
  • уплотнить подушку виброплитой или трамбовкой.

После трамбовки выставьте по краям котлована опалубку и залейте бетоном марки М250.


Дождитесь, пока бетон застынет – это займет от 1-й до 2-х недель.

Свайный и столбчатый фундамент

Если установка-мангал тяжелая, а грунт слабый или есть перепады высоты, подойдет свайный фундамент:

  • винтовой (готовые сваи вкрутить в почву);
  • буронабивной (залить бетонной смесью вкопанную в почву арматуру с опалубкой).

«Быстрый» столбчатый фундамент подходит для легких конструкций – он монтируется из столбов под углами павильона. Столбы можно делать заливными (монолитными) или же выкладывать из полнотелого кирпича, заматывать гидроизоляцией и засыпать яму.

Ленточное основание

Лента под фундаментом, выполненная из армированного бетона, выдержит любую постройку. Она противостоит вспучиванию почвы и перекосу, равномерно распределяет вес альтанки.

Продольная арматура в фундаменте ленточного типа обязана быть ребристой для лучшего сцепления.

Как расположить кирпичный мангал?

Расположение места для готовки обусловлено его конструкцией:

  • небольшой мангал с дымоходом ставят посередине или у задней стены;
  • мангал без дымохода располагают только у стены;
  • большую печь ставят сбоку для экономии места.

Идеальный вариант – место для готовки не в зоне отдыха, а чуть дальше.

Чертежи с размерами

Для всех конструкций чертеж мангала – самый важный пункт подготовки к строительству.

Можно выбрать один из предложенных вариантов:

Кладка кирпичей

Простейшая кладка по разметке выполняется от углов к центру со сдвигом то в одну, то в другую сторону на полкирпича. 1-й и 2-й ряды — сплошные. Каждые 3 ряда делается проверка отвесом и уровнем и кладется армированная сетка.

Арочный центр мангала – топливник – выкладывается с помощью дуги-кружала из досок. Равномерно распределить кирпичи помогут вставленные между ними спички.

После заполнения раствором глины и песка 1:4 арка сохнет 2 дня, затем нужно убрать кружало, накрыть арку железным уголком или балкой, выгнать стены до 22-го ряда и сужать верх на ¼ кирпича в каждом ряду.

За сутки перед кладкой полейте кирпич водой для лучшего сцепления.

Пространство под топливником лучше делать из пустотелого кирпича, топливник обложить огнеупорным кирпичом, остальное класть из красного полнотелого кирпича.

Установка дымоотвода с хорошей тягой

После того как сверху остался ряд из 10-ти кирпичей, создайте дымосборник, закрепив металлическую трубу на опорных колоннах и постепенно сужая отверстие. Выведите трубу через верх беседки или сбоку.

Можно радоваться тяге и не бояться осадков, установив на трубе или над огнем вытяжной металлический зонт или козырек.

Отделка и навес

Для долгой службы сооружения сделайте над ним навес:

  • общий над всей зоной отдыха;
  • локальный — только над мангалом.

Навес может устанавливаться на опорах из металла или дерева (последние должны отстоять от мангала более чем на 16 см).


Крыша может быть из любого материала, идеально – сочетающегося с кровлей дома.

Топка для печи барбекю

Следующий ярус включает в себя топочное отделение и стенки (перегородки). Кладку топки выполняют из двух рядов кирпичей. Внутри стенки выкладывают из огнеупорного кирпича, а отделочный кирпич идет на внешнюю сторону.

Стандартный размер топочного отделения составляет 600 * 700 мм. Выкладывают для топки с прямоугольным проемом 9 рядов кладки, для арочного проема достаточно стенок высотой в 7 рядов.

Топочную камеру достраивают еще 2 рядами кирпичей. Затем длину рядов начинают сокращать для формирования дымохода. Боковые стенки убавляют на 1/4 кирпича в каждом ряду, а заднюю и переднюю стенку убавляют на полкирпича. Таким способом выкладывают 7 рядов.

Затем обустраивают дымоход. Не следует делать трубу для отвода дыма очень высокой. Рекомендуется выложить 12-14 рядов кирпича.

Не имея достаточного опыта работы, можно справиться с оборудованием печи барбекю из кирпича не только самой простой конструкции.

При внимательном подходе сложить своими руками получится и более сложный вариант печи барбекю.

Как сделать фундамент?

Сначала нужно вырыть неглубокую (30-50 см) П-образную траншею, насыпать и утрамбовать гравий, на него положить арматурную сетку или решетку из прутов и смонтировать опалубку. Затем все залить бетонной смесью. Для того, чтобы основание хорошо высохло и приобрело необходимую прочность потребуется от нескольких дней до одной недели. Только потом можно приступать к строительству самого барбекю. Чтобы раствор твердел одинаково по всей площади основания, бетонирование нужно сделать за один раз. Бетонную смесь обязательно нужно трамбовать, чтобы избежать появления пузырьков воздуха.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Кирпич, кладочный раствор, прочие материалы

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:

  • тощая глина (до 30% песка) — 1:1;
  • средняя глина (до 15% песка) — 1:1.5;
  • жирная глина (до 4% песка) — 1:2.5.

Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.

Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.

К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).

Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.

Возведение камина-мангала

Возведение всех кирпичных строений начинается с подготовки основы – фундамента.

Фундамент

На подготовительном этапе его устройства роется котлован, глубина которого будет зависеть от массивности конструкции и состава почвы. Средняя глубина ямы, повторяющей очертания основания будущего сооружения, составляет 40 см.

Необходим качественный фундамент

  • На дно котлована укладывается подушка из щебня или гравия и хорошо утрамбовывается. Толщина этого слоя должна составлять от 15 до 35 см.
  • Следующим этапом идет установка опалубки для заливки бетонного раствора.
  • Устанавливается армирующая конструкция – она может быть сварная или просто стянутая нержавеющей проволокой.
  • Для верхней части фундамента замешивается раствор, состоящий из песка и цемента 3×1. Если котлован по каким-то причинам роется более глубокий, то его заливают в два слоя, разными растворами: нижний – это галька и цемент, а верхний – песок и цемент. Арматурная сетка должна проходить через оба устраиваемых слоя.
  • Верхняя часть фундамента выравнивается по горизонтальным маякам, и его оставляют сохнуть.
  • Далее поверх основы выстилается лист гидроизоляционного материала, на который будет уложен первый ряд кирпичной кладки.

Кладка стен камина

Мангал-камин выкладывается по заранее составленной схеме и плану. Если мастер проводит такую работу впервые и не имеет опыта в этом искусстве, лучше воспользоваться готовыми, уже проверенными схемами. В данном случае, можно рассмотреть один из примеров несложных построек, в хитросплетении которого вполне можно разобраться.

Одна из несложных конструкций камина мангала

Этот вариант может быть установлен как под крышей в беседке или на террасе, так и под открытым небом. Он удобен своей компактностью и простотой. В тоже время, в этой модели предусмотрены все максимально возможные для нее функции. Конструкция позволяет устроить жаровню для барбекю и шашлыка, а также при желании гриль, если на уровне третьего ряда каминной топки сделать отверстия для вертела.

На схеме хорошо видна порядовая кладка камина-мангала, ориентируясь на которую, можно легко справиться с этой ответственной работой.

Порядовая схема выкладки нижней части

  • Первый ряд выкладывается сплошным, но нужно соблюдать рисунок укладки кирпича.
  • Далее, до пятого ряда все устраивается по схеме. На пятом ряду необходимо, для поддержки кирпичей следующего ряда, закрепить металлический уголок или полосы, так как шестой и седьмой ряды будут сплошными.
  • Восьмой, девятый и десятый ряды имеют одинаковую конфигурацию и кладутся в соответствии со схемой.

От 10 ряда и выше

  • Для одиннадцатого ряда также потребуются металлические полосы или уголки.
  • Двенадцатый и тринадцатый должны иметь сплошную поверхность.
  • С четырнадцатого по девятнадцатый ряд внутри топки укладывают силикатный кирпич – его устанавливают на ребро.
  • На двадцать первом ряду необходимо также установить уголок, так как далее пойдет кладка дымохода, где ряды устраиваются со смещением вовнутрь конструкции – это продолжается до двадцать восьмого ряда.
  • Затем выполняется работа над устройством трубы по предоставленной схеме.
  • На трубу сверху необходимо закрепить зонт, чтобы влага не смогла проникнуть в полость дымохода.

Общие рекомендации

Чтобы результат работы был удачным, необходимо придерживаться некоторых советов, которые помогут сориентироваться в процессе устройства сооружения.
После установки фундамента не торопитесь, дождитесь полного его высыхания. Для этого понадобится порядка четырнадцати дней (иногда и больше), в зависимости от толщины его бетонного слоя.
При отсутствии опыта в такой работе, не поленитесь и сложите весь камин-мангал без раствора

Это поможет понять всю внутреннюю конструкцию.
Каждый ряд также сначала нужно уложить без раствора – этот процесс необходим для того, чтобы подобрать кирпичи по размеру, и если нужно – укоротить один или несколько из них.
Очень важно держать под контролем ровность углов, горизонтальных и вертикальных поверхностей. Это делается с помощью уголка уровня, отвеса.
Если камин не будет оформляться отделочным материалом, расшивку швов необходимо проводить сразу, не дожидаясь застывания раствора.
Для кладки силикатного кирпича, применяемого в топке, используется специальный песчано-глиняный раствор.
После полного завершения работы вся конструкция должна хорошо просушиться, прежде чем ее начнут использовать для приготовления любимых деликатесов

Для этого понадобиться десять — четырнадцать дней.

На приложенном к статье видео домашний мастер делится опытом возведения камина мангала своими руками. Хотя есть и критичные отзывы на подобный проект, однако, это вполне работоспособный и несложный вариант:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
