Мангал с коптильней из кирпича своими руками

Из чего состоит коптильня

Конструкция любой коптильни состоит из:

  • топки;
  • поддувала;
  • дымохода;
  • камеры копчения;
  • двери;
  • верхнего перекрытия (крыши);
  • металлических решеток и горизонтальных брусьев с крючками;
  • поддона для сбора жира.

Подробная схема устройства коптильни горячего копчения

Заложенная в топку щепа образует густой дым, который по дымоходу подается в коптильную камеру. Отходы горения (зола) скапливаются в поддувале, расположенным под топкой. Продукты в камере копчения раскладываются на металлические решетки или подвешиваются на специальные крючки. Для сбора образовывающегося жира обязательно необходимо установить съемный поддон.

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла – переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана.

В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными.

Кирпичный мангал легко дополнить:дровяником;разделочным столом;мойкой;полками для посуды и другой кухонной утвари.Таким образом, жаровня состоит из следующих элементов:Мангал — емкость для углей с креплениями для шампуров и решетки гриля.Очаг и отсек для копчения.Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.Дымоход (один для всех составляющих жаровни).Вспомогательные компоненты.После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.

Угловые барбекю своими руками: преимущества и особенности

Основным преимуществом, из-за которого хозяева участка предпочитают угловую барбекю — его компактность. Все компоненты конструкции будут находиться в шаговой доступности, что сократит время приготовления пищи, но не уменьшит удовольствие от этого. В числе других преимуществ следующие:

  • набор проектов с великолепным дизайном в стиле кантри и классики;
  • форма позволяет соорудить дровницу непосредственно рядом с топкой.

Но угловые барбекю из кирпича имеют и несколько недостатков:

  • необходимость термоизолирования 2 стенок, что увеличивает расход на сооружение;
  • более сложный монтаж конструкции.

Фото 1. Повар хлопочет возле кирпичной печи барбекю, готовя блюдо для двух предвкушающих угощение дам. Уже не одно десятилетие проекты угловых барбекю из кирпича становятся выбором для гостеприимных хозяев загородных домов.

Когда вы выбираете проекты угловых барбекю из кирпича, обращайте особое внимание на легкость выполнения каждого элемента. Если для топки или другой части печи нужно привлечь специалистов, лучше выбрать проект попроще

Основное различие печей состоит в их функциональности — выбирайте те, которые полностью соответствуют вашим нуждам.

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки.
  • В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Чтобы все сооружение не намокало под дождем или снегом, можно соорудить специальный навес. Это даст возможность заниматься готовкой блюд при любых погодных условиях. Также, с целью создания более практичной и комфортной зоны готовки, можно предусмотреть наличие разных полочек, столешницы и мойки. Эти элементы можно соорудить отдельно от общей конструкции мангала-коптильни.

При таком декорировании и обустройстве можно сделать комфортное и уютное место для готовки еды для семьи и гостей.

Строительство коптильни для барбекю

Кладка последующих рядов позволяет сформировать стенки коптильни. Все оставшиеся полости в тех местах, где проходит арматурный каркас, должны быть залиты цементным раствором. После укладки огнеупорных кирпичей нужно выполнить дополнительную перегородку, представляющую собой цельный горизонтальный блок.

Начиная укладывать пол в коптильне, следует сделать замеры размеров колосника, оставив для него прорези. Нужно оборудовать проход для холодного воздушного потока, обеспечивающего обдув дверцы. Затем можно переходить к выкладке внешних стенок коптильни, в которые встроить топку.

Кладка огнеупорного кирпича производится на шамотный состав, состоящий из подходящей смеси. Она включает шамотную крошку и серую глину. Стоимость более качественной смеси является достаточно высокой.

Для совмещения барбекю с казаном можно подвесить казанок на подставке с жаровней. Это позволит готовить блюда с «дымком». Для их обустройства следует воспользоваться одной и той же порядовкой (2-3 см). Если построен целый комплекс барбекю, то для монтажа казана нужно воспользоваться тяжелыми терморегулирующими конструкциями по типу русской печи. Барбекю и казан можно расположить по левой и по правой стороне, предусмотрев для них отдельные подставки из нержавейки. Это исключит строительство громадной конструкции.

Если коптильня из кирпича своими руками требует совмещения мангала с казаном, то для этого выполняются те же действия, что и в предыдущем случае. Сбоку пристраивается дополнительная секция из кирпича под казан. Этот способ подходит для обустройства кирпичных мангалов.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

  • емкость для замеса кладочной смеси;
  • миксер или бетономешалка;
  • лопата;
  • ведра;
  • колышки со шнуром;
  • рулетка;
  • строительный уровень;
  • мастерок;
  • болгарка;
  • перфоратор;
  • строительный молоток;
  • щетка для снятия раствора;
  • перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

  • цемент М-400;
  • рубероид РКП-350;
  • доска, брус;
  • гравий;
  • песок;
  • смесь кладочная глино-шамотная для огнеупорной кладки;
  • армированная сетка;
  • арматура;
  • уголок;
  • кирпич;
  • листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобитсяНаименование
Трубадымосборник из металла;зонт на дымовую трубу.
Печьшаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильнядверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырекдеревянный брус;рубероид;крепеж;черепица.
Облицовкаоблицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпичаМаркаРазмеры, ммПрименение
ШамотныйША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55Топка печи ижаровни,свод дымохода
Красный печнойМ-200М-180250х120х65250х120х88250х120х138Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелыйМ-100М-125М-150250х120х65250х120х65250х120х65Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный250х120х65250х120х88250х85х65Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

  • Кирпич шамотный
  • Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

  • Шамотный кирпич ША-5
  • Шамотный кирпич ША-6
  • Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

  • Кирпич красный огнеупорный
  • Кирпич красный рядовой
  • Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Подготовительные работы

Вот теперь начинается самое важное. Подготовительные работы требуется проводить тщательно, так как они имеют даже большее значение, чем само строительство

Ошибка на данном этапе может повлиять на всю будущую конструкцию, в итоге существенно снизив срок ее службы.

Итак, первым делом необходимо выбрать место для мангала. Жаровня должна быть расположена с подветренной стороны, чтобы дым не мешал в приготовлении пищи.

Участок выбирайте ровный, с доступом к воде, в удалении от дома. Идеальный вариант – подводка канализации и водоснабжения к коптильне.

Прекрасным решением будет установить мангал неподалеку от беседки. Но только стоит помнить о технике пожарной безопасности и не устанавливать сооружение рядом с деревьями и легковоспламеняющимися объектами.

Для того, чтобы облегчить себе задачу, можно построить чертежи коптильни с учетом всех элементов конструкции. Ниже приведены различные чертежи, по которым можно построить мангал коптильню своими руками .

Следующим этапом подготовительных работ является постройка фундамента, который начинается с установки опалубки. Землю требуется расчистить от плодородного слоя, травы и камней.

Укладка первого ряда производится при помощи бутового камня, а щели засыпают щебнем, сверху заливая раствором цемента.

Количество слоев рассчитывается исходя из размеров мангала. Временной промежуток укладки каждого из них – сутки.

Когда вы решите, что фундамент достаточно толстый, необходимо будет его выровнять.Для этого используют уровень. Затем основание гидроизолируют (чаще всего полиэтиленом) и оставляют на несколько суток в покое.Итак, прошло несколько дней, фундамент просох и окреп. Теперь начинается самый творческий этап, ведь мангал-коптильня может принимать различные формы, и в пределах сохранения функциональности каждый волен творить то, что ему вздумается.Порядовка начинается с укладки первого ряда без применения скрепляющей смеси.

Делается это для того, чтобы разметить рабочую поверхность и просчитать, каким способом выкладывать кирпич, понадобятся половинки или же только целые.За сутки до укладки с помощью смеси кирпич смачивают водой, чтобы он не напитывался от цемента и не снижал его крепость.Для смешивания скрепляющего раствора песок, цемент и гашеную известь берут в пропорции 3:1:1. Воду добавляют, помешивая смесь, до того момента, пока она не станет напоминать густую сметану.Каждый ряд кирпича начинают укладывать от углов, и после завершения каждого проверяют с помощью уровня и отвеса. Для того, чтобы углы мангала были прочнее, их укрепляют при помощи проволоки.Изготовление жаровни подразумевает под собой, первым делом, установку металлических уголков между стенами.

Топку сооружают из толстостенного металла, проделывая в ней отверстия для воздуха.Чтобы удобно установить решетку, два кирпича на противоположных стенах кладут с выступом внутрь.Помните, что первые 8 рядов от основания оставляют для хранения дров и других принадлежностей. Если же вы хотите мангал-коптильню с арочными перекрытиями, девятый ряд необходимо отвести под фанерную опалубку (1 см в толщину). Десятый ряд станет перекрытием ниши для хозяйственных принадлежностей.

При этом кирпич толщиной в 18 сантиметров укладывается ребром, а следующий ряд служит для выравнивания дровницы.

12 ряд при этом образует столешницу, а с 13 по 15 – топку с последующей опалубкой.Чтобы вывести кадку под дымоход, кирпич, начиная с 20 ряда, подрезают изнутри. Топка заканчивается 24 рядом, затем кладется труба. Это становится последним этапом в строительстве мангала.Далее все зависит от вас.

Если коптильня устраивает в первозданном виде, то можно пропустить этап облицовки. Однако зачастую ее все же проводят, используя плитку «под кирпич».Также можно добавить различные декоративные элементы, украсить кирпичное «тело» мангала-коптильни, столешницу, выстроить рядом место для хранения посуды и прочего.На этом строительство можно считать оконченным. Однако, при желании вы можете оставить в мангале место для казана.

Правда, так как для него необходимо место внутри очага, потребуется дополнительный дымоход.Для оборудования места под казан поверх очага устанавливают толстую чугунную пластину (2 см). Необходимо учесть, что для казана нужно отверстие в плите. Чтобы иметь возможность готовить не только в казане, дырку можно закрывать кольцами разного диаметра.На видеоролике наглядно показано, как сделать мангал коптильню из кирпича своими руками.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

  • топка;
  • решетка для барбекю, мангала;
  • коптильная камера;
  • дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

  1. барбекю с верхней коптильней;
  2. угловая коптильня;
  3. коптильня по типу «русская печь»;
  4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

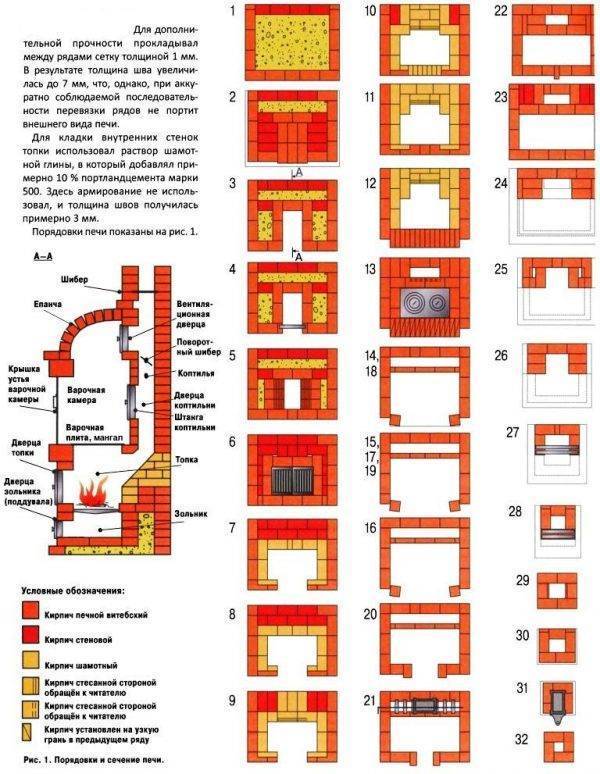

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Как выполнить печь-барбекю самостоятельно

Описанный ниже проект устройства барбекю предполагает наличие у мастера не только специальных инструментов и материалов, но и навыков работы с ними. Перед тем как установить печь с коптильней из кирпича своими руками, необходимо ознакомиться со схемой ее обустройства. Если соблюдать инструкцию, можно выстроить качественное сооружение, которое прослужит десятки лет.

Параметры коптильни должны быть тщательно подобраны:

  • глубина — 75 см;
  • ширина — 70 см;
  • высота — 75 см.

Печь будет иметь длину 110 см, а глубину — 75 см. Все работы должны выполняться пошагово:

  • заливка бетонной площадки;
  • кладка кирпича или бетонных блоков;
  • обустройство коптильни и ее армирование;
  • облицовка сооружения огнеупорным кирпичом;
  • заливка бетонной крыши печи;
  • монтаж стальной дверцы с ручкой;
  • установка решетки для гриля;
  • устройство вытяжного клапана (заслонки).

Возведение печи должно осуществляться на заранее подготовленном фундаменте. С этой конструкцией следует разобраться еще на начальном этапе. Некоторые хозяева частных домов зачастую занимаются заливкой дворов перед основным строением. Эти площадки как раз могут быть подходящими, если планируется обустроить печь барбекю для беседки с казаном и коптильней: порядовка, используемая при возведении дополнительного сооружения для приготовления еды, прилагается с чертежами.

Перед обустройством фундамента необходимо подготовить цемент, песок и щебень, а также отрезки арматуры для усиления основания. Для подготовки бетонного раствора своими руками можно воспользоваться бетономешалкой. Предварительно на дно вырытой траншеи укладывается слой песка и щебня в 10 см, а затем размещается арматура. Стержни надо связать между собой для создания прочного каркаса.

Перед заливкой бетонной стяжки под будущей печкой необходимо несколько раз перепроверить правильность установки каркаса, иначе исправлять все будет поздно. Ждать затвердевания раствора нужно только на следующий день. Лучше всего начинать кладку 1-го ряда через неделю, когда заливка окончательно станет твердой.

Мангалы из блоков

Популярная модель мангала из блоков и кирпича

Портативный гриль из блоков

Убрали два блока и вот уже не гриль, а мангал

Основная фишка этого проекта то, что вы всегда можете его разобрать, сложить в кузов машины перевезти туда, куда нужно. Поскольку в его конструкции нет строительного раствора, клея, гвоздей или чего-либо подобного, гриль из блоков можно легко перемещать с минимальными усилиями. Вы можете установить его в любом месте и забыть об этом, так как конструкция устойчива к погодным условиям и вообще не требует технического обслуживания. Как построить гриль, думаю, инструкция не нужна.

Если уж речь идет о блоках, посмотрите еще несколько вариантов. Вот такой разборный гриль барбекю из блоков с полочкой. Его можно собрать как конструктор, в любом месте  и после пикника так же разобрать и сложить в сарай до следующего мероприятия. Но желательно, чтобы у вас была постоянная площадка, выложенная плиткой или камнем, обычно вокруг гриля всегда людно, все хотят посмотреть, как жариться мясо, проверено практикой. Поэтому не плохо предусмотреть выложенную дорожку, можно из того же материала, что и площадка, тогда у вас есть шанс сохранить газон.

А вот еще одно барбекю из блоков в комплекте со скамеечкой из того же материала. Если на скамью поставить подушечки, да еще повесить пару фонариков, получится очень уютное местечко. И, главное, всю эту красоту вы можете сделать самостоятельно. Барбекю любят все, а если еще с фантазией все оформить, это приведет в восторг ваших домашних и гостей, а ведь по сути, и делать почти ничего не надо, просто часик потаскать блоки:)

Здесь пошагового показано, как сделать гриль барбекю из блоков. Это уже стационарная конструкция с отделкой и верхней рамкой. Впрочем, для таких конструкций нет необходимости в инструкциях, вы сами можете сложить любые комбинации. Источник фото www.woohome.com/diy-2/cool-diy-backyard-brick-barbecue-ideas

Гриль коптильня из блоков

Или вот такой гриль коптильня, на которой можно за раз приготовить ну очень много всего. Этот проект трудоемкий, но простой и можете все сделать всего за один день. Работа не требует высокой квалификации – это не похоже на то, что вы будете что-то мешать или вставлять арматурные опоры, но нужно быть точным при закладке фундамента.

Все материалы доступны, хотя листовой металл, вероятно, будет самым дорогим компонентом, поэтому не поленитесь походить по магазинам.

Главное, это составить план.

Во-первых, сядьте и решите, какого размера вам нужен гриль. Автор решил, что ему нужен барбекю 1,5 x 2,5 м, что, конечно, вызывает уважение. После этого вам нужно решить, на какой высоте будет находиться, так сказать, рабочая поверхность. В данном случае это 60 см.

Затем вам нужно подумать о том, где собираетесь разместить отверстия, чтобы закладывать уголь. Для такого большого гриля понадобятся отверстия с обоих концов. Это нужно для двух целей. Во-первых, тепло необходимо на каждом конце, чтобы равномерно его распределить по всей поверхности. Во-вторых, наличие двух отверстий на противоположных концах поможет с температурой, так как теперь вы можете контролировать поток воздуха.

По поводу материалов. Количество , естественно, будет зависеть от размеров. Кроме блоков и металлической решетки, вам понадобится металлическая крыша – гофрированная металлическая кровля используется для покрытия ямы во время приготовления. Такой материал можно купить в большинстве хозяйственных магазинов, но вы не будете готовить на оцинкованной поверхности, так как он выделяет токсины. Тем не менее, в качестве покрытия прекрасно работает без какой-либо опасности заражения.

Да, еще металлические уголки., они нужны для поддержки блока и в качестве опор для решетки.

Пошаговые фото изготовления:

Источник фото caughtsmokinbbq.blogspot.co.uk/2011/10/how-to-build-bbq-pit.html

Модули с камерами сгорания

Фото 1. Большой барбекю комплекс из кирпича под открытым небом. Он сложен из кирпича на дворе загородного дома и включает в себя несколько модулей.

Печной комплекс состоит из так называемых модулей, которые имеют определённый функционал.

В него могут входить не более трёх модулей с камерами сгорания:

  • Печь-духовка;
  • Печь под казан;
  • Варочная печь;
  • Коптильня.

При такой конструкции обеспечивается хорошая тяга и не требуется значительного увеличения трубы дымохода. Модулей без камер сгорания может быть несколько.

Барбекю мангал — является центральной частью комплекса, так как требует прямоточной, дымовой тяги. Это небольшая конструкция с площадью фундамента не более 1 квадратного метра. Высота достигает двух метров. Труба под комплекс рассчитывается индивидуально и зависит от количества модулей с камерами сгорания.

Печной модуль — может быть с варочной поверхностью и с камерой для запекания. Площадь такой печи, не больше одного квадратного метра. Высота не превышает размеров центрального модуля.

Модуль со шкафом для копчения — имеет схожую конструкцию со шкафом для запекания. В зависимости от требуемой технологии через коптильную камеру пропускается часть дыма.

Модули без камер сгорания. Для удобства эксплуатации печного барбекю комплекса, к нему пристраивают мойку и столешницу. Это опорный каркас из кирпича, на который устанавливается горизонтальная поверхность.

При самостоятельном строительстве барбекю можно сэкономить значительную сумму денег, требуемую для найма специалистов. Но помимо экономии финансовых средств, следует помнить о возникающих рисках.

Например — об ошибках в соблюдении технологии строительства и проектировании. Для их предотвращения следует ответственно подойти к выбору проекта и его реализации.

Конструкция должна быть не сложной, но иметь необходимый функционал. Чем проще проект, тем легче его реализовать. Также при выборе проекта следует учесть особенности места строительства и условий эксплуатации. Желательно чтобы имелся наглядный пример воплощения выбранной печи.

Ещё одним минусом при самостоятельном строительстве являются временные затраты. При отсутствии какой-либо практики в этой сфере, для постройки барбекю потребуется больше времени, чем у специалистов.

Совет. Начинать строительство данного комплекса следует в начале тёплого сезона.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Проектирование с чертежами и фото

На первом этапе строительства вне зависимости от того, будет это мангал с коптильней из кирпича или металла, необходимо учитывать несколько основных элементов:

  • размеры конструкции, стоит определить, на какое количество людей чаще всего будет готовиться еда;

  • стационарный или разборный мангал;
  • материал изготовления, какой материал изготовления будет выбран, зависит качество и глубина фундамента под постройку.

Поскольку более сложной и многоэтапной является задача соорудить мангал с коптильней своими руками из кирпича, поэтому тщательно нужно продумать и уделить внимание именно данному варианту постройки на вашем участке, ниже приведём для вас несколько чертежей с порядовкой и фото. Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Нажмите на чертеж для увеличений

Нажмите на порядовку, что бы увеличить схему

Перед тем как начинать работу, стоит определиться со всеми вытекающими функциями приготовления пищи, которые вы ожидаете от мангала, барбекю, коптильни, то есть 3 в 1 или даже 4 в 1, если туда добавить ещё и гриль. Вариант строительства из кирпича вполне позволяет создать сооружение, максимальное по своей функциональности, включая установку ещё и казана в мангале-коптильне. Это даёт возможность обеспечить блюдами на любой вкус довольно большое количество людей. Такая конструкция позволит приготовить на одном устройстве и домашние копчености и супы, и плов.

Сразу для себя стоит продумать и такие моменты, как дровяник, стол для разделки продуктов, полочки для посуды, подставку под кочергу, место для хранения шампуров и прочих материалов, которые вам понадобятся.

Как результат в конечном варианте коптильня и мангал из кирпича включают в себя следующие элементы: непосредственно мангал, очаг с камерой для копчения, камеру горения, дымоход, дополнительные элементы. Все дополнения компонуются необходимым способом на этой основе, и создается общая конструкция, которая в дальнейшем оформляется в соответствии с желаниями и предпочтениями хозяина. Исходя из конечного проекта, количества и общего веса всех строительных и отделочных материалов рассчитываются параметры будущего фундамента.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
