Коптильня из кирпича своими руками: горячего, холодного копчения

Подготовительные работы

Правильный выбор места для стационарной коптильни имеет большое значение, так как процесс копчения сопряжен с огнем, дымом и копотью. Главное требование противопожарной безопасности — отдаленность от жилых и хозяйственных построек на участке. Это же правило касается и зеленых насаждений. Так же нужно учесть, чтобы площадь выбранного участка была достаточной для прокладки дымохода.

Место для коптильни выбирайте вдали от жилых помещений и зоны отдыха

Выбранное для строительства место нужно заранее очистить от посторонних предметов, мусора и травы. Стоит также позаботиться и о необходимых материалах и инструментах. Вам понадобятся:

  • огнеупорный кирпич;
  • цемент, песок, глина;
  • деревянные двери;
  • мешковина;
  • материалы для крыш;
  • металлический уголок;
  • измерительные приборы;
  • мастерок, молоток, шпатель;
  • емкость для замеса раствора.

Для строительства используйте только огнеупорный кирпич

Для качественной работы специалисты рекомендуют новичкам заранее подготовить чертеж строения и разработать пошаговую инструкцию, которой стоит придерживаться при возведении коптильни своими руками. Не лишним будет изучить теорию, ознакомиться с фото и видео предстоящих работ.

Как сделать коптильню-мангал?

Необходимо сделать коптильный бак таким образом, чтобы создать путь для дыма. Камера должна обладать местом куда жир будет стекать, главное чтобы он стекал за пределы мангала, иначе жир может портить готовку.

Описание коптильни:

  • Мангал, лучше чтобы он был широким — будет легче убирать угли для дыма.
  • Сверху от мангала ставим бак на подставку из кирпича, чтобы был доступ кислорода. Бак сойдет любой, главное чтобы он был просторным.
  • Из проволоки внутри бака делаются распорки для того, чтобы вешать продукты.
  • Чтобы копчение было равномерным можно поставить гидрозатвор, делается он около бака, при этом отсек накрывается крышкой.

Дымогенератор здесь не нужен. Такой вариант подходит только под открытым воздухом.

Из чего состоит стандартная коптильня

схема коптильного процесса

Любая коптильная печь состоит из:

  • Задвижки;
  • Крючок для подвески и фиксирования мяса над коптильным аппаратом;
  • Ёмкость для закладки продуктов.
  • Камера для холодного копчения мясных продуктов (такая камера есть в только универсальным и холодном аппарате копчения);
  • Камера для горячего копчения мясных продуктов (такая камера есть в только универсальным горячем аппарате копчения);
  • Отсек для загрузки опилок;
  • “Бункер” служащий для сбора золы, шлаков и других оставшихся вредных продуктов после процесса копчения. Также его называют – зольником:;
  • Отсек для загрузки сухих дров;
  • Небольшой дымоход ля правильного направления дыма на мясо;
  • Специальные тавры или уголочки для перекрытия.

порядовка для постройки коптильни

В зависимости от вида коптильни срок постройки и количество материалов, которые необходимо потратить при кладке существенно разнятся между собой. К примеру, если вы строите печку коптильню холодного копчения, то время её кладки займет от двух до трёх дней (в зависимости от умений мастера и насколько быстро выполняется сам процесс работы).

Также существует универсальный мангал с коптильней кирпичный, который благодаря кладке в несколько рядов (а именно в двадцать сем кирпичных рядов) может соединить в себе как холодное копчение, так и горячее. Но, такая кладка более сложная и займёт гораздо больше времени для её возведения.

Коптильные установки других моделей

Кроме простых устройств для копчения есть модели с большей функциональностью. Они позволяют, не только коптить продукты, но и готовить. Любую из этих установок можно построить самостоятельно.

Мангал — коптильня из кирпича

В этих аппаратах дрова и угли горят в топке или прямо в мангале, под шампурами с мясом, а дым от них поступает в коптильную камеру. Это позволяет готовить продукты одновременно двумя способами.

Мангал-коптильня из кирпича

Барбекю с коптильней из кирпича

Принцип работы этой установки аналогичен мангал-коптильне. Отличие в том, что мясо готовится не на шампурах, а на решётке и накрывается при этом крышкой. Это делает их более сочными и позволяет обойтись без предварительного маринования.

Установка в мангал-коптильне откидной крышки и съёмной решётки позволяет готовить любым из способов — гриль, мангал или барбекю на выбор. Сборка производится после постройки сооружения. Часть установки, в которой производится копчение остаётся без изменений.

Доработка мангал-коптильни в барбекю

Коптильня — мангал — барбекю с казаном из кирпича

Для комфортного отдыха и приготовления продуктов строятся многофункциональные устройства. Выбрать коптильню для дачи можно с готовым проектом или разработать его индивидуально, исходя из особенностей территории и потребностей хозяев дома.

Схема коптильни мангал-барбекю с казанком из кирпича

Коптильня холодного — горячего копчения из кирпича в гараже

Небольшую коптильную установку можно построить не только на приусадебном участке, но и дома, в гараже. Она будет готовить продукты и отапливать помещение.

Для пожарной безопасности это сооружение строится возле стены таким образом, чтобы дверца топки находилась на улице. Дымоход устраивается сбоку топки и выходит через крышу или стену гаража. В холодном режиме дым вырабатывается отдельно стоящим дымогенератором.

Схема коптильни холодного и горячего копчения из кирпича для гаража

Электрические коптильни

Огонь не является единственным способом производства дыма. Для этого используется также электроэнергия. Электрическая коптильня своими руками делается горячего или холодного копчения.

Из электроплитки

При копчении в аппарате с электроплиткой внутренняя часть коптильной камеры нагревается до высоких температур, поэтому в этих устройствах возможно только горячее копчение.

Для изготовления такой коптильни необходимо пошагово выполнить следующие операции:

  1. Демонтировать морозильную камеру и компрессор.
  2. Удалить внутреннюю обшивку, утеплитель и уплотнительную резину.
  3. Заделать получившиеся отверстия деревянными пробками или металлическими заплатками.
  4. В верхней части корпуса прорезать отверстие Ø100мм для дымохода.
  5. К боковым стенкам прикрепить крепления для решёток.
  6. Из деревянных брусков или нержавеющих трубок изготовить решётки для продуктов и жиросборного поддона.
  7. К дверцам вместо уплотнительной резины прикрепить деревянные бруски и полоски войлока.
  8. Поставить на дно коптильного шкафа электроплитку.
  9. Поместить на неё старую чугунную сковороду с опилками.

Коптильня из холодильника с электроплиткой

Автоматическая коптилка

Для оснащения домашней коптильни из старого холодильника системами автоматики необходимо установить в верхней части корпуса термодатчик и подключить его вместе с таймером к системе нагрева.

Желательно также оснастить коптильню конвекционным и вытяжным вентилятором, а устройство для холодного копчения системой подогрева коптильной камеры.

Автоматическая коптильня из холодильной камеры

Из паяльника

Для нагрева опилок вместо ТЭНа или электроплитки может использоваться паяльник:

  1. На дно коптильной камеры кладётся кирпич.
  2. В консервную банку опилки.
  3. Через отверстие в стенке банки в опилки вставляется паяльник.
  4. Ёмкость с опилками ставится на дно холодильника и паяльник включается в розетку.

В связи с тем, что мощности паяльника недостаточно, чтобы нагреть внутреннюю часть холодильной камеры до высокой температуры, из этих элементов получится аппарат холодного копчения.

Использование паяльника в коптильне из холодильника

Электростатическая коптильня

В обычных коптилках холодного копчения продукты пропитываются дымом в течении нескольких суток. Это снижает производительность агрегата и приводит к усыханию готовых копчёностей. Но есть способ ускорить этот процесс. Для этого используется умножитель напряжения, электронное зажигание для автомобиля или другой маломощный источник постоянного напряжения 10-20кВ:

  1. Над дымоподводящим отверстием устанавливается металлическая сетка с ячейками 5х5мм.
  2. К сетке подключается положительный вывод (анод) умножителя напряжения.
  3. Дым проходит через сетку и приобретает положительный заряд.
  4. Решётки и крюки присоединяются к отрицательному выводу (катоду) умножителя.
  5. Продукты, находящиеся на решётках приобретают отрицательный заряд.
  6. Дым, при помощи разности потенциалов притягивается к продуктам, что ускоряет процесс копчения.

Чертеж электростатической коптильни

Разработка проекта и чертежа

Для проектирования коптильни следует знать ее устройство, основные составляющие:

  1. топка с колосниковой решеткой;
  2. зольная камера (под колосниковой решеткой);
  3. коптильная камера с крюками или решеткой для продуктов и поддоном для жира;
  4. дымоход.

В универсальных печах дополнительно устанавливаются:

  • подставка для казана;
  • решетка барбекю;
  • подставка для шампуров.

Конструкция зависит от вида копчения:

  1. горячее. Коптильная камера расположена над топкой. Готовая продукция имеет выраженный аромат и яркий вкус. Стоимость обработки сырья низкая, но и срок годности копчености недолгий;
  2. холодное. Коптильная камера расположена в стороне от топки и связана с ней дымоподводом. Продукты холодного копчения проигрывают в цене и вкусовых качествах, но дольше хранятся.

Размер сооружения зависит от желаемой производительности. Для небольшой семьи хватит печи с коптильной камерой размером 100х100х150 см.

Размеры печи-барбекю с казаном из кирпича

В самом простом исполнении коптильня для горячего копчения имеет вид кирпичной коробки с боковым проемом (здесь устанавливается дверца), накрытой металлическим листом. Внутри между кирпичами закладывают детали для установки решетки и поддона для сбора жира.

Уложив на решетку продукты, коптильню накрывают и помещают через дверцу внутрь сковороду или кастрюлю с углями и насыпанными сверху мокрыми опилками.

В более сложной конструкции коптильная камера изолирована от топки. Продукты окуриваются только дымом опилок, уложенных на дне коптильной камеры, тогда как продукты сгорания топлива сюда не поступают и отводятся по отдельному дымоходу.

Составные части конструкции

Для горячего копчения

Конструкция в виде некой емкости с плотно закрывающейся крышкой. Изготавливается она практически из любых металлических баков-бочек.

Коптильня горячего копчения состоит из:

Топки. Размещается под камерой и играет роль нагревательного элемента;Герметичного отсека (коптильни). Этот элемент обеспечивает хорошее прогревание продуктов и поддерживании заданного температурного режима;Гидрозатвора. Его рекомендовано устанавливать, так как затвор помогает снижать уровень канцерогенных составляющих в дыме и регулирует воздухопотоки;Решетки. Для выкладки продуктов;Съемного поддона.сборщика растопленного жира, выделяющегося при приготовлении.

Для холодного копчения

Данные модификации сооружаются по основному закону – дым, прежде, чем достигнуть продуктов, обязан остыть. Эти модели имеют любые типоразмеры и состоят из следующих частей:

Топка

Ее можно изготовить из листов оцинковки или обычного кирпича (при обустройстве топки ее дополнительно оснащают зольником и дверцей для регуляции дымопотока;

Отсек-коптильни

Учитывая невысокий температурный режим холодного приготовления, ее можно соорудить и из дерева;

Дымоход

Объединяющего камеру и топку, подходящим сырьем для его изготовления станет металл, а вот кирпич с его пористой фактурой желательно не использовать.

Источники

  • https://gidpopechkam.ru/pechki/koptilnya-chertezhi-razmery.html
  • https://pro-kopchenie.ru/koptilni/koptilnya-goryachego-kopcheniya.html
  • https://tytpodelki.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya/
  • https://o-remonte.com/koptilnya-svoimi-rukami-kholodnaya-gor/
  • https://DimDom.ru/koptilnya-goryachego-kopcheniya-svoimi-rukami.html
  • https://jamaster.ru/kak-sdelat-koptilnyu-goryachego-kopcheniya-svoimi-rukami/
  • https://homius.ru/koptilnyu-goryachego-kopcheniya-svoimi-rukami.html
  • https://HouseChief.ru/koptilnja-gorjachego-kopchenija-svoimi-rukami.html
  • https://moekopchenie.ru/koptilni/svoimi-rukami/goryachego-kopcheniya
  • http://landshaftdizajn.ru/koptilnya-svoimi-rukami/
  • https://stroy-podskazka.ru/koptilnya/svoimi-rukami/
  • https://grillrest.com/koptilni/svoimi-rukami-instrukciya/

Коптильня стационарного типа

Если позволяет площадь территории, можно установить капитальную коптильную конструкцию. Этот процесс затратный, но результативный. Изделие будет исправно снабжать хозяев вкусными блюдами и украшать участок. Для успешной работы нужно следовать пошаговым советам:

  • на 40 см в глубину залить фундамент по размеру коптильного шкафа;
  • от фундамента прокопать канал длиной от полутора до двух с половиной метра, по желанию;
  • сварить металлический короб или сложить из кирпича углубление;
  • поместить в канал трубу и присоединить ее к топке;
  • после затвердения фундамента начать выкладывать кирпичные стены, попутно монтируя прутья;
  • установить на сооружении крышку или дверку.

Процесс холодного копчения: особенности

Консервирующие свойства дыма известны давно, но сегодня это не самое главное, что привлекает человека в копченых изделиях. Аппетитный запах и неповторимый вкус — вот, чего добиваются при копчении мясных, рыбных продуктов, сыра и даже фруктов. В процессе холодного копчения полуфабрикат насыщается ароматическими веществами, которые выделяются при горении древесного сырья. Лучшими считаются опилки плодовых деревьев — яблони, груши, сливы, абрикоса. Из дикорастущих отличный запах дает ольха, дуб.

Холодное копчение предполагает длительное воздействие дыма с температурой 30-50°С на протяжении нескольких суток. При таком режиме продукты равномерно пропитываются ароматическими веществами и окончательное созревают.

Какие бывают коптильни?

Коптить можно куриные окорока, сало, рыбу, домашнюю колбасу, мясо. При копчении продукты пропитываются древесным дымом, приобретая неповторимый аромат и вкус. Без коптильни на дровах добиться такого результата не удастся. Никакой жидкий дым, чайные заварки и прочие изобретения промышленности и находчивых хозяек не заменят настоящего копчения дымом.

Полки для продуктов в кирпичной коптильне

На приусадебном участке можно установить как покупную коптильню, так и соорудить ее из подручных материалов своими руками. Самодельная коптильня может быть:

  • из металлической или деревянной бочки;
  • из ведра;
  • из сваренных между собой металлических листов;
  • кирпичная.

В домашних условиях коптить продукты можно так же в дымоходе, расположенном на чердаке дома. Для этого возле дымохода необходимо соорудить коптильную камеру, в которую дым по дымоходу будет поступать от печи, расположенной в доме. Этот вариант является самым бюджетным, но в тоже время и самым опасным с точки зрения техники противопожарной безопасности.

Коптильня для холодного и горячего копчения

Самой надежной конструкцией является коптильня из кирпича. Более того, выложенная умелыми руками конструкция может стать настоящей изюминкой ландшафтного дизайна участка. Используя фото и чертежи, можно построить функциональную, прочную и стильную конструкцию.

Коптильни из кирпича различаются:

  • по размеру;
  • по устройству:
  • по функциональности.

На участке можно возвести как совсем небольшую по объему, так и достаточно внушительных размеров коптильню. Большие коптильни рекомендуется проектировать в виде декоративных домиков.

Коптильня для большого объема продуктов

Различные по устройству коптильни можно использовать для горячего и холодного копчения продуктов. В первом случае топка будет располагаться непосредственно под камерой копчения, обдавая продукты горячим дымом. Холодное копчение подразумевает чуть отдаленный от камеры очаг огня, чтобы дым мог остыть перед попаданием к продуктам. Горячим копчением продукты готовятся в среднем 2,5 часа, а вот холодное копчение займет до 7 суток. Чертежи наглядно показывают разницу в устройстве двух видов коптилен. Расширить функциональность коптильни можно совмещением ее с барбекю или мангалом.

Схема: устройство коптильни для горячего (слева) и холодного (справа) копчения

Как сделать горячую коптилку в домашних условиях: отличия от холодного агрегата

Горячее копчение рыбы и мяса – быстрая процедура, которая занимает не более 4 часов. В случае обработки мелкой рыбы данный процесс можно провести всего за 15-20 мин. Средняя температура дыма во время приготовления копченостей таким способом составляет приблизительно 100 ºС. Для розжига горячей коптильни не принято использовать дрова, так как щепа является более подходящим топливом.

Топка в горячей коптилке расположена непосредственно под камерой копчения

Использование щепы отражается на конструкции таких агрегатов. Данное приспособление отличается своими особенностями. Например, топочный резервуар в таких конструкциях находится непосредственно снизу камеры, в которой производится копчение. Таким образом, отсутствует длинный дымовой канал. Это можно считать плюсом, поскольку сделать своими руками коптильню подобного типа проще.

Специалисты отмечают, что нет никакой необходимости выполнять топку под древесину. При желании можно проводить копчение продуктов питания на газу или даже электроплите

Неважно, как будет реализован нагрев дна бочки (снизу), но температуры должно хватать для того, чтобы щепа, расположенная на дне коптильни для дачи, начала тлеть

Важно отметить, что резервуар для копчения должен быть полностью герметичным, иначе процесс не удастся правильно реализовать. Сегодня можно встретить устройства, которые включают в себя крышку, оснащенную гидравлическим затвором

Он организовывается в форме буквы «П» и располагается по периметру резервуара для копчения. Гидрозатвор следует немного углубить и наполнить водой. Такой ход позволяет решить сразу две проблемы, обеспечивая защиту от воздуха снаружи и выполняя функцию барьера для дыма.

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы

Мясные, рыбные и другие продукты в этом случае могут располагаться на разных уровнях. Для этого необходимо подготовить держатели для них. Это могут быть решетки или стандартные прутья. Для удобства рекомендуется оснастить прутья крючками, что позволит нанизывать на них продукт. Нелишним будет посмотреть обучающие видео. Коптильня своими руками делается довольно просто, но все же потребуется вникнуть в важные нюансы ее сборки.

И, наконец, еще одно отличие такой коптилки заключается в том, что она должна иметь поддон. Он необходим для сбора жира, который будет выделяться из продуктов во время их приготовления. Поддон делается таким образом, чтобы его было легко снимать и очищать.

Горячее копчение занимает значительно меньше времени, потому что процесс протекает при температурах дыма в интервале от 50°С до 120°С

Как сделать коптильню горячего и полугорячего типа самостоятельно?

Для начала желательно обратить внимание на чертежи горячих коптилок. Такие устройства, как уже говорилось выше, имеют некоторые отличия от агрегатов для холодного копчения

Самый подходящий материал для горячей коптильни – нержавейка. Если у вас есть старая металлическая бочка, то тогда процесс сборки агрегата значительно упрощается.

Габаритные конструкции, выполненные из бочки, отлично подойдут для дачи или частного дома. Но такие коптильни являются стационарными. Для производства мини-коптильни своими руками потребуется самостоятельно собрать небольшую камеру из нержавеющей стали.

Статья по теме:

Температура в переносных агрегатах чаще всего соответствует полугорячему типу копчения. Выполняются такие устройства в виде ящика, который оснащается крышкой. Процесс приготовления занимает не более 3-4 часов, а продолжительность хранения провианта составляет приблизительно 3 дня.

Помимо ящика с крышкой, такая коптилка включает в себя поддон (для сборки жира) и специальные держатели. Процесс обработки пищи выглядит следующим образом: резервуар размещают над источником огня и насыпают на его дно щепу. Через некоторое время она начнет тлеть и выделять дым

Важно запомнить, что толщина стенок ящика должна быть не менее 1,5 мм. В противном случае такая походная коптильня деформируется под воздействием высоких температур

Рисунок-схема коптильни горячего типа

Выбор горячего или полугорячего типа целиком и полностью зависит от того, для чего вам необходимо такое устройство. Поэтому ориентироваться рекомендуется на конкретную ситуацию.

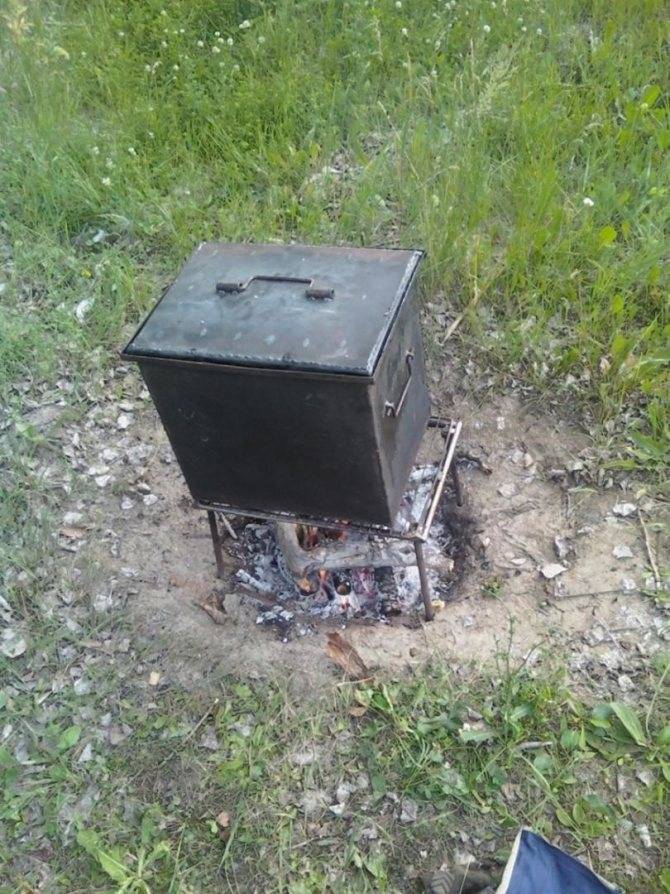

Коптильня горячего копчения

Нужно : Сварочный аппарат, шлифовальная машинка, не толстая арматура и несколько листов железа.

  1. Варим железо таким образом, чтобы получилась коробка из четырех граней.
  2. Делаем дно, хорошо провариваем швы.
  3. Остатки железа используем для создания крышки, чтобы по размерам она была больше граней коробки.
  4. Делаем внутри поддон и ряд из прутьев для того, чтобы вешать продукты.
  5. Готовую работу ставим на кирпичи с разжигаем под ней огонь.

Так что сделать коптильню под силу каждому. Какую коптильню делать — каждый решает сам, главное это соблюдение всех технологий выполнения!

Предлагаем несколько видео от опытных специалистов, которые расскажут как можно сделать коптильню своими руками

https://youtube.com/watch?v=UETFchv0V_g

Железный ящик по чертежу

Пошаговая инструкция как сделать коптильню обычно не требуется, настолько всё просто. При самостоятельном её изготовлении предварительно набросайте чертёж.

Из металла не менее 3 мм нарежьте болгаркой листы из примерного расчета: длина ящика — 60 мм, ширина — 25 мм и высота — 7 мм.

Крышку лучше сделать с загнутым бортиком, она должна закрываться герметично. При помощи сварки соберите конструкцию.

В верхней половине коптильного шкафа приварите бортики, на которые будут размещаться прутья для крючков с продуктами.

Ещё один элемент — поддон для сбора капающего жира. Он делается с учётом зазоров для прохождения дыма (3-4 см. от стенок) и для щепы (на ножках 5-6 см от дна).

Насыпьте на дно камеры щепу. Установите поддон. Расположите в железном ящике продукты и накройте его крышкой. Поставьте камеру на огонь. Процесс пошёл!

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

  • крышка на 10 мм больше и имеет загнутые края;
  • к верхней части корпуса приварен уголок 15х15мм;
  • в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Виды коптилен.

При выборе коптильни для горячего копчения нужно понимать, какие объемы рыбы или мяса вы будете готовить. Различают промышленные коптильни и устройства для домашнего использования. Отличаются они размерами и в незначительной степени наличием дополнительных приспособлений контроля за процессом.

В профессиональном оборудовании можно приготовить несколько сотен килограммов полуфабриката за один раз, соответственно, и цены на такие коптильни существенно выше.

Если ваш выбор – коптильня для того, чтобы порадовать близких и друзей на пикнике или побаловать семью чем-то вкусным, то вариант домашней коптильни отлично подойдет. В магазинах огромный выбор самый разных моделей и модификаций. Самое главное тут – определиться с размерами.

Тип нагрева для коптильни бывает 3 видов:

  1. Электричество.
  2. Газ.
  3. Открытый огонь – костер, мангал и т.п.

При покупке электрической коптильни обязательно учитывайте тот факт, что она потребляет довольно много электрической энергии. Кроме того, вам нужно приобрести специальный переходник.

Коптильня для газовой плиты внешне напоминает коптильню для костра – небольших размеров и прямоугольная. Иногда встречаются модели наподобие кастрюль. Использовать их можно на обычной бытовой газовой плите, это гораздо экономичнее и дешевле.

Выкладываем дымоход

Принцип постройки любой коптильни одинаковый, независимо от ее размеров и внутреннего устройства. В первую очередь выкладывается дымоход – главный рабочий элемент конструкции.

Под дымоход в земле выкапывают траншею следующих размеров:

  • ширина – 50 см;
  • глубина – 30-40 см;
  • длина — 25-30 см.

Дно подготовленной траншеи тщательно утрамбовывают и укладывают ряд кирпича с использованием глиняного раствора

Важно, чтобы по длине дымохода находилось два кирпича, расположенных встык друг к другу. Дымоходный канал с одной стороны ограничивается топкой, а с другой – коптильной камерой

Внимание! Коптильная камера всегда должна располагаться выше топки.

Правило расположения камеры подразумевает, что дымовой канал должен восходить от топки под углом 8-9 градусов. При кладке дымохода кирпич устанавливается на ребро, а перевязка всех швов остается одинаковой. Вертикальные стенки дымохода возводятся на высоту 25 см. Верхнее перекрытие дымохода также выполняется из кирпича. Для удобства рекомендуют выполнять ее в форме домика.

Когда дымоход выложен, нужно дать подсохнуть используемому раствору. Далее дымоход засыпают слоем земли, который ограничивается коптильной камерой.

Виды коптилен из духовки: собираем самостоятельно

Конструкция коптилки зависит от того, какая плита была использована для изготовления коптилки своими руками.

Коптильня горячего копчения из газовой духовки

Самыми распространёнными плитами и духовками являются газовые. Фактически, это готовая коптилка. Для того, чтобы собрать коптильню из духовки, необходимы несколько решёток, которые можно взять от других аналогичных духовок.

Принцип работы этой установки такой же, как и у других коптилок горячего копчения. Для переоборудования нет необходимости чертить чертеж аппарата. Процесс сборки заключается в установке решёток:

  1. насыпать на дно опилки и щепу;
  2. в самом нижнем ряду креплений установить решётку с поддоном для сбора жира;
  3. на более высоких уровнях установить решётки с продуктами;
  4. зажечь огонь;
  5. после начала дымовыделения уменьшить огонь и поддерживать необходимую температуру внутри камеры.

В качестве поддона можно использовать старый противень. Для увеличения количества рядов решёток и производительности коптилки допускается его установка на подставке на дно коптильной камеры.

Схема коптильни горячего копчения из газовой плиты

При работе из коптилки выходит дым, поэтому такая коптильня для квартиры не подходит. Лучше её использовать на открытом воздухе или в сарае. Во дворе коптильня из газ плиты не подключается к системе газоснабжения, а просто под днищем разводится костёр. Если сделать такую коптильню на даче своими руками, то в ней можно будет готовить различные закуски к праздничному столу.

Коптильня горячего копчения из газовой духовки

Коптильня из печной духовки

Устройство и принцип действия духовки в печке, которая топится дровами или углём, аналогичны газовой. Поэтому эксплуатация коптилки прямо в дровяной печи не отличается от установки для копчения, сделанной из газовой плиты.

Если духовой шкаф демонтирован из печки, то его необходимо установить на подставку, например, из четырёх кирпичей, а под днищем развести небольшой костёр.

Коптильня из печной духовки

Коптильня из электроплиты

В электроплитах устанавливаются электродуховки, По конструкции они отличаются от газовых и твёрдотопливных духовок.

Нагрев камеры производится нагревателями разной конструкции:

  • ТЭНы. На них необходимо установить ёмкость с опилками, например, старую чугунную сковородку.
  • Плоский или дисковый электронагреватель. В этом случае опилки насыпаются прямо на нагреватель.

Если аппарат оборудован встроенным вентилятором, то для ускорения обработки его следует включить. Такая же коптилка делается из электродуховок разной величины.

Коптильни из электроплиты

Разновидности кирпичных мангалов с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

  • с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
  • наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) + пристраивается крыша;
  • из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства метровой длины, с шириной 0,5 м, глубиной на четверть метра.

В качестве аксессуаров покупаются оригинальные решетки, металлические затворы, достраивается место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Основные способы копчения

Холодное копчение, температура при котором составляет от 30 до 50 градусов, дает самый нежный и изысканный вкус. Свинина, копченная таким способом, может храниться в сухом подвале больше года, в то время как в холодильнике размякнет уже за месяц. Однако холодное копчение занимает достаточно много времени – от трех часов (если речь идет о мелкой рыбе на решетке) до трех дней (к примеру, для массивной свиной ляжки). Более того, продукт следует должным образом подготовить (детальнее об этом – несколько позже), что занимает еще 1-5 дней. Тем не менее, холодная коптильня своими руками самая простая в выполнении, хотя и требует участка земли размером 3,5х2 метра.

Что же касается горячего копчения, то оно выполняется при температуре от 70 до 120 градусов. Некоторые рекомендуют доводить температуру до 350 (!) градусов, однако неизвестно, откуда вообще берутся подобного рода рекомендации. Для горячего копчения не требуется много времени – все занимает не более четырех часов. Также не требуется предварительная подготовка пищи.

Есть еще полугорячее копчение, при котором температура находится в диапазоне от 60 до 70 градусов. Для этого используются самые простые коптильни, предназначенные для холодного копчения. Обычный человек едва ли отличит холоднокопченый продукт от полугорячего по запаху или внешнему виду, зато по вкусовым качествам он такой же, как и горячего копчения.

Для полугорячего способа без подготовки можно использовать исключительно свежие продукты – парное мясо, например, или только что выловленную рыбу.

Ниже будут рассмотрены несколько популярных вариантов изготовления коптильни. Начнем с самого простого – устройства холодного копчения.

Итак, теперь вы знаете, как изготавливается коптильня своими руками, имеете несколько инструкций с соответствующими чертежами. Остается только подготовить все необходимое и приступить к работе! На этом все, удачи и теплых зим!

Чертежи, схемы и дополнительные материалы

  1. Устройство стационарного мангала с коптильней

схема коптильни горячего копчения

Коптильня горячего копчения своими руками

Коптильня для горячего копчения

Коптильня мангал своими руками из металла чертежи

На дно емкости укладывается вещество, которое при нагревании выделяет дым, который и осуществляет копчение. Используется традиционно древесина.

Дымогенератор для коптильни схема

Схема коптильни из бочки

Схема переносной коптильни в виде ящика

коптильня своими руками чертеж

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
