Медогонка своими руками: чертежи, фото

Как работает медогонка

Это устройство состоит из трёх основных узлов:

1. Конструкция, в которую будут вставлены рамки с сотами.
2. Ёмкости, в которую устанавливаются подрамники.
3. Мотор и приводной механизм, которые будут вращать рамки.

Если в доме имеется старая стиральная машина, есть возможность воспользоваться тем, что в ней имеется для устройства медогонки. У старых стиралок советского производства использовались большие и прочные баки стиральной машины, сделанные из нержавеющей стали. Данный материал устойчив к действию воды и его легко отмывать от загрязнений.

Бак стиральной машины будет во время работы неподвижным, а вращаться будет рамка с подрамниками внутри него. Под действием центробежной силы мёд станет разбрызгиваться на стены и стекать вниз. В нижней части резервуара должно быть сделано отверстие с краником, через которое продукт будет стекать в заранее подготовленную ёмкость.

Вращение подрамников в наиболее простом варианте будет производиться с использованием силы рук. Для этого необходимо вращать ручку. Через конические шестерни движение будет передаваться рамкам.

Данный способ подойдёт начинающим пасечникам, у которых небольшое количество рамок. Для тех, у кого масштабы работы гораздо больше, нужно оснастить медогонку электрическим мотором.

Устройство — как определить размер?

Начинающим пчеловодам проще всего будет изготовить медогонку на 3-4 рамки. Самым простым решением будет поместить рамку в коробку, которая будет вращаться, под воздействием центробежной силы мед станет вытекать из сотов. Для работы с двумя и более рамами возникает необходимость изготовления медогонки, в которой они будут размещены. Ее диаметр напрямую зависит от размеров и количества самих рамок. Самым большим диаметром считается 65 см.

Материалы

Для изготовления самодельной медогонки используются самые разнообразные материалы. Основным условием является их кислотостойкость и возможность применять при работе с пищевой продукцией. Первоначально они были деревянными, потом же их стали делать из алюминия, нержавейки и фанеры. Использование нержавейки для изготовления медогонки является самым затратным, но и самым качественным способом.

Способ изготовления

При наличии смекалки можно воспользоваться старой стиральной машинкой, которая сделана из нержавеющей стали, также она может быть алюминиевой. Она послужит ящиком для соторамок. Сверху он должен закрываться крышкой, а снизу иметь выходное отверстие, через которое будет стекать полученный мед. На противоположную стену крепится труба с грузиком, в качестве противовеса. Вариант такого устройства отлично подойдет начинающим пчеловодам, когда нектара еще совсем мало, а азы пчеловодства только начинают осваиваться.

Можно поэкспериментировать с емкостями для медогонки, использовать различные алюминиевые кастрюли или же изготавливать ящики из фанеры или дерева.

Как изготавливается медогонка своими руками в пчеловодстве, вы можете узнать из этого видео.

Инструкция по эксплуатации

При использовании заводского агрегата перед первым применением обязательно надо изучить инструкцию по эксплуатации и придерживаться ее каждый раз. Особенности применения оборудования зависят от его конструктивных особенностей.

Общие положения по эксплуатации следующие

• Перед каждым применением промывать детали горячей водой. Можно прибегнуть к мойке высокого давления или использовать моющие средства, которые предназначены для агрегатов, контактирующих с пищевыми продуктами.
• У агрегата с электропитанием должен быть дифференциально-текущий выключатель номинального пускового тока. Его исправность надо регулярно проверять.
• Допускается установка оборудования только на сухой пол (почву). Поверхность должна быть относительно ровной.
• При повреждении питательного не отключаемого или соединительного провода ремонтом и заменой должен заниматься мастер, гарант или специальный ремонтный завод. Использование агрегата с поврежденным проводом не допускается.
• Провод питания должен быть удален от острых, режущих поверхностей (краев), источников тепла, открытого огня.
• Включать агрегат в сеть можно только сухими руками. Обязательно предварительно убедиться в том, что управление выключено (позиция выключателя «0»). Необходимо проконтролировать совпадение номинального напряжения оборудования с источником питания.
• После закрытия крышки медогонки открывать ее до конца цикла запрещается.
• Во время работы агрегата запрещается его перемещать, выполнять профилактические работы.
• Движок оборудования и его управление необходимо защищать от влаги во время работы оборудования, его чистки и хранения.
• Запрещено допускать к эксплуатации агрегата лица с ограниченными физическими, психическими и сенсорными способностями, отсутствием должных знаний и опыта.
• При возникновении неполадок или какой-либо угрозы во время работы агрегата необходимо использовать аварийный выключатель. Запускать оборудование повторно можно только после решения проблемы.
• Не допускается хранение оборудования при минусовых температурах. Включать его можно при температуре выше 5 градусов. Если агрегат перед работой был перемещен в помещение или из помещения с другим температурным режимом, необходимо оставить его на некоторое время для достижения температуры окружающей среды.
• Хранить медогонку следует в чистом виде и в достаточно освещаемом помещении.
• Агрегат необходимо чистить и просушивать после каждой эксплуатации (допускается несколько циклов без чистки во время одного медосбора).

При чистке изделия не допускается намачивание электрических элементов. Не следует также допускать контакта подшипника с водой.

Рабочий цикл агрегата и подготовка к нему осуществляются по следующему алгоритму

1. Установить медогонку.
2. Установить рамки – они должны быть расположены правильно и умещаться в кассете.
3. Закрыть крышку.
4. Запустить оборудование.
5. Скорость вращения увеличивать постепенно. Начинать сразу с высокой скорости нельзя.
6. По завершении цикла работы оборудование отключить от питания.
7. Крышку агрегата снять.
8. Рамки вынуть.
9. Если откачка меда больше производиться не будет, то почистить оборудование, просушить его и отправить на хранение.

Варианты изготовления

Тип медогонки определяют технические характеристики. Так, относительно механизмов расположения кассет различают:

1. Радиальную медогонку — кассеты расположены по радиальному периметру барабана. Конструкция позволяет максимально сохранить целостность сот и за один подход откачать большое количество мёда.
2. Хордиальную медогонку — кассеты располагаются на хордах окружности барабана. Максимум кассет в таких установках — четыре. При использовании конструкции данного типа высок риск повреждения сот.

Хордиальные конструкции разделяют на:

• необоротные — откачка мёда производится с одной стороны сот, потом их поворачивают и опустошают вторую сторону;
• оборотные ручные — на осях устройства монтируются шарниры, на которые потом надеваются кассеты, что позволяет вращать вручную барабан в одну, потом в другую сторону;
• реверсивные — принцип вращения такой же, как в ручной, только осуществляется автоматически.

Второй критерий, определяющий тип медогонок, — привод. Он может быть ручным или электрическим.

Важно! При создании конструкции самым важным критерием в выборе материала является его способность к окислению. Чем она будет ниже, тем дольше прослужит оборудование и качественнее будет медовая продукция

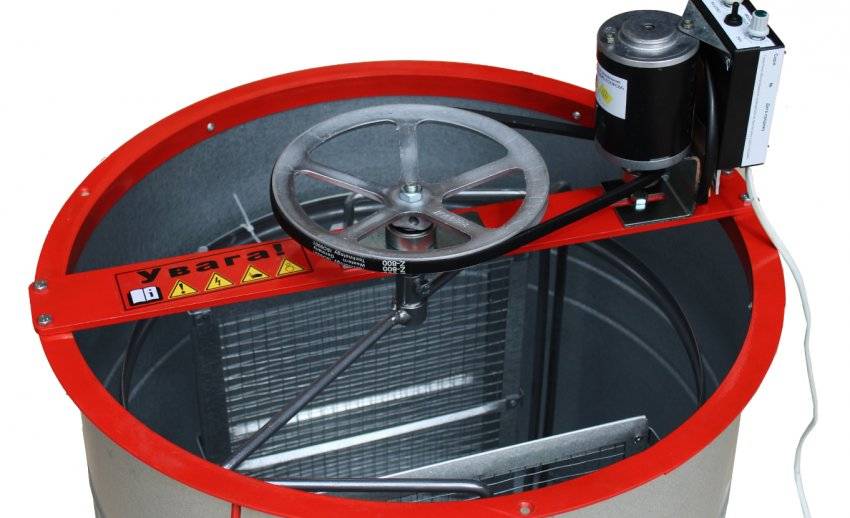

С электроприводом

В таких конструкциях центробежка вращается за счёт работы от электросети или аккумулятора, что будет выгодно при проведении откачки мёда в полевых условиях. Электроприводная медогонка больше подходит для габаритных пасек, производящих тонны медовой продукции.

Преимуществом такой конструкции является возможность контролировать скорость и направление вращения. Недостатком является зависимость прибора от источника питания, а также сложность в обслуживании.

Без электропривода

Вращение барабана осуществляется вручную. Это традиционный вариант медогонки. Её преимуществом является сравнительно невысокая стоимость и возможность использования в любых условиях. В отличие от предыдущей модели, рассматриваемая не зависит от источника питания. Недостатком конструкции является низкая скорость откачки и сложность в осуществлении контроля скорости вращения, что может привести к повреждению сот.

По какому принципу работает медогонка

Для начала рамки, в которых содержатся соты, распечатываются специальной вилкой и помещаются в кассеты. После этого приступают к вращательным движениям рукояткой медогонки

Очень важно начинать вращательные движения неторопливо. Постепенно нужно скорость увеличивать. Используя центробежную силу, мед из сотовых ячеек выплескивается на стены бака

И уже стекая по стенкам, мед опускается на дно. В дне оборудовано отверстие с краном. Если кран открыт, то мед вытекает из медогонки

Используя центробежную силу, мед из сотовых ячеек выплескивается на стены бака. И уже стекая по стенкам, мед опускается на дно. В дне оборудовано отверстие с краном. Если кран открыт, то мед вытекает из медогонки.

Читайте Сотовый мед, полезные свойства и польза меда из сот

Какие бывают медогонки

Медогонки можно различить по нескольким критериям. Одно из важных различий — это количество размещаемых рамок. Пасечниками приобретаются медогонки в зависимости от масштабности своего хозяйства. Бывают медогонки, рассчитанные на две, три или четыре рамки кассетного барабана.

Если же пасеки являются очень крупными, и они достигли промышленных масштабов, то используемые ими медогонки могут быть рассчитаны даже на двадцать или пятьдесят рамок. К тому же промышленные медогонки оснащены таким образом, что их кассеты могут поворачиваться на 180 градусов.

Если выполнить разделение медогонок по принципу размещения в них рамок, то получим радиальный и хордиальный вид.

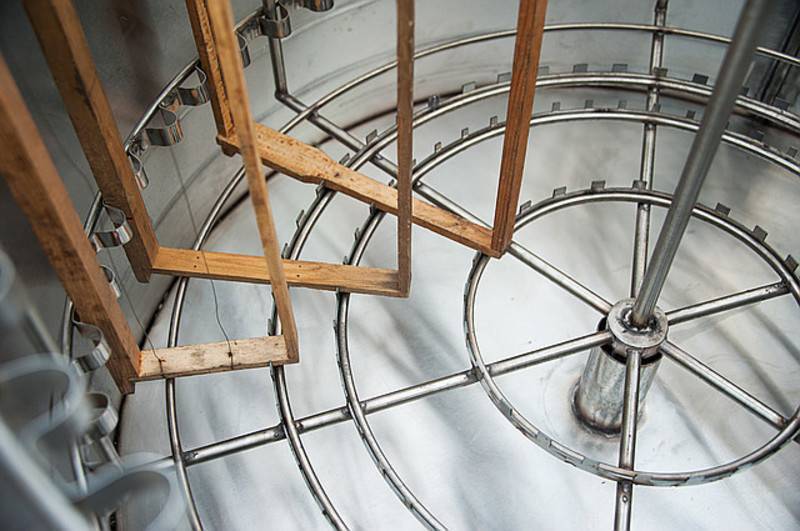

Какие медогонки называют радиальными

Радиальное размещение рамок с сотами подразумевает установку по круговому радиусу по стене бака с помощью брусков. Мед из ячеек в этом случае вылетает сразу из обеих сторон рамки. А это означает, что повторной установки рамок с переменой стороны не требуется. Для того чтобы откачался мед из рамки радиального вида, потребуется примерно 15 минут.

Хордиальные медогонки

Хордиальный вид рамок подразумевает использование хорды. Так как рамки располагаются в плоскости, то мед из рамок откачивается только с одной стороны. И для того чтобы извлечь мед из второй стороны, нужно рамку переставить. Для того чтобы соты не слишком повредились, выкачку меда из них производят не полностью. И только после того, как мед полностью откачала со второй стороны, рамку нужно снова перевернуть и извлечь мед до конца. Таким образом, на откачку меда с одной стороны рамки нужно примерно три минуты.

Также медогонки различают по используемой двигательной силе. Они могут быть ручными, механическими и работающими на электричестве.

Откачка меда в медогонке без бака

Нужно признать, что наличие специального металлического бака в устройстве медогонки не обязательно. Откачивать мед можно и без него.

Шаг 1: А выполнить это можно с помощью сложной конструкции из четырех или пяти вогнанных в землю столбов. Их следует фигурно изогнуть и скрепить между собой и закрепить с помощью металлических штырей.

Шаг 2: За основание самодельной медогонки нужно взять две трубы, которые согнуты в виде полукруга и прикрепленные к щиту домика. Гнезда этой медогонки делают из фанеры или дерева. Полосы в количестве 4 штук выполняют из металла.

Шаг 3: Гнезда прикрепляют болтами с гайками на ротор медогонки, полосы соединяют внизу с теми полосами, которые держат кассеты.

Шаг 4: Ось устанавливается в трубу основания, воспользовавшись упорными подшипниками и штифтами. Для соединения шкивов используют ремень.

Шаг 5: Для того чтобы начать откачку меда, нужно вставить распечатанные соты в кассеты и закрыть крышкой. После этого нужно только рукояткой приводного шкива постепенно разогнать ротор. Извлеченный мед нужно периодически выливать в емкость.

Устройство электрической медогонки своими руками

Не все пасечники могут позволить себе потратить немалую сумму на приобретение электрической медогонки. Но, чтобы не пользоваться ручной моделью, можно ее слегка модернизировать.

К примеру, чтобы выполнить модернизацию медогонки на четыре рамки, потребуется 12 Вт мотор, питающийся от аккумулятора. Подобные моторчики входят в комплектацию очистителя автомобильных стекол.

Валик привода делает немного длинней, и крепят к нему подшипник. Приводной редуктор замещают колесом, со сделанным из резины ободком. На шкиве делают насечки для обеспечения лучшей сцепки колесика с мотором.

Устройство нужно сделать так, чтобы оно могло поворачиваться вокруг своей оси.

Дальнейшие действия такие: установив в медогонку медовые вскрытые соты, нужно покрутить немного колесо рукой. Это запустит мотор, который, набирая обороты, начнет сам вращать медогонку.

А теперь посмотрите видео:

Разновидности аппаратов для получения меда

Все аппараты по откачке меда кассетного типа. В основу их работы положен метод центрифугирования. По принципу действия и по конструкции они делятся на два вида:

• радиальные медогонки (вертикальные медогонки) — применяют, когда сотовые ячейки располагаются вертикально;
• хордиальные медогонки.

Очень важно правильно оценивать все особенности, плюсы и минусы разновидностей приборов, поэтому стоит подробнее остановиться на каждом, чтобы знать, на что рассчитывать при работе с ними.   Инструкция по применению инсектицида Актара для растений.   Инструкция по применению инсектицида Актара для растений

  Инструкция по применению инсектицида Актара для растений

Особенности строения видов аппаратов

Особенности строения аппаратов хордиального вида устройства заключаются в том, что по хордам окружности главного бака располагаются кассеты, в которые вставляются рамки. Любой человек, даже мало разбирающийся в математике, знает, что такая конструкция может вместить в себя не более четырех рамок. Целесообразнее использовать такой вид медогонки в небольших пасечных хозяйствах.

Для радиальных медогонок характерно расположение кассет в главном баке радиально по кругу. Количественные преимущества этих медогонок доказывают опять чисто математические расчеты: чтобы вмещать больше кассет, следует увеличить окружность конструкции. Радиальная медогонка в настоящее время наиболее эффективна, что приводит к постепенному вытеснению хордиальной.

Слабые стороны хордиальных разновидностей

Следует отметить и недостатки некоторых видов приборов. Выделяют следующие недостатки аппарата с хордиальной конструкцией:

1. Производительность хордиальной медогонки в 2 раза ниже, чем у радиальной.
2. В хордиальной машине откачка происходит с одной стороны рамки, что требует переустановки рамки другой стороной для полной откачки меда.
3. На аппарате с хордиальной конструкцией невозможно выкачать рамки почти досуха, чего легко добиться на радиальной медогонке.
4. При эксплуатации хордиальной машины рабочий постоянно находится возле нее, в то время как на радиальную медогонку с электроприводом уходит лишь пятнадцать минут.
5. В устройствах хордиального типа главное усилие во время работы аппарата направлено поперек плоскости сот, а не вдоль, как в аппаратах с радиальной конструкцией. Это очень часто приводит к поломке сот во время работы.
6. В радиальных конструкциях не происходит контакта сот с элементами медогонки, что препятствует развитию различных заболеваний, в хордиальных устройствах эта возможность не исключается.
7. В радиальных аппаратах рамки беспрепятственно извлекаются из барабана, так как при откачке давление приходится на верхнюю линейку механизма и соты не приклеиваются к нему.

Абсолютные преимущества радиального типа

В аппарате с радиальной конструкцией откачка меда осуществляется с обеих сторон, поэтому переворачивать соты нет необходимости. В редких случаях незначительное количество меда может остаться на рамке. Не беда. Рамка закладывается повторно.

Медогонки, вмещающие 45 сот, позволяют откачивать мед из накопившихся во время откачки крышечек сотов (забруса). Не имея такой возможности, пасечнику пришлось бы вручную выполнять эту хлопотную работу.

Популярность аппарата с радиальной конструкцией дала толчок к запуску промышленного производства таких медогонок. Медогонка радиальная с электроприводом дает возможность откачать мед из огромного количества рамок без физических усилий и в короткие сроки.

  Выбор прививочного секатора для плодовых деревьев

https://youtube.com/watch?v=jUcikuWywec

Особенности использования

Если у вас на участке только один улей, то вам достаточно отломать соты из рамки. Но когда пчеловодство не просто хобби, то без медогонки не обойтись. Особенно популярны конструкции, которые используют центробежную силу для работы. В середину центрифуги помещается кассетный барабан, размер которого должен соответствовать рамкам. При вращении конструкции мёд вытекает из сот, его потом легко собирать.

Начинающие пчеловоды не считают покупку такого устройства верным решением, стоимость слишком высока. И тогда они задаются вопросом, как сделать медогонку своими руками? Что же касается предприятий, которые занимаются продажей мёда в больших масштабах, то они отдают предпочтение профессиональным решениям.

Чтобы понять какого размера должна быть медогонка, нужно исходить из рамок в улье. Оптимальный диаметр — 65 см.

Материалы

Самое важное решение, перед созданием аппарата, это выбрать материал. Построить медогонку своими руками из стиральной машинки или пластиковой бочки? Подбор материала очень важен, ведь он должен спокойно переносить воздействие кислот и быть пригодным для использования в пищевой промышленности

Исходя из этого, есть несколько вариантов самодельного аппарата:

• Дерево — повсеместно применялось для изготовления медогонок. Достаточно было подобрать бочку нужного размера, специально сколачивать её не нужно. Для того, чтобы значительно облегчить аппарат, можно использовать фанеру. Конструкция собирается при помощи гвоздей или клея. Сейчас деревянные медогонки используются довольно редко.
• Алюминий — довольно хороший вариант. Аппарат получается прочным и лёгким. Для его изготовления берут большую кастрюлю или бочку, старая стиральная машинна тоже подойдёт.
• Нержавейка — самый практичный вариант и очень популярный среди пчеловодов. Конструкция, изготовленная из этого материала, прослужить долгое время. Мёд легко соскальзывает с нержавейки, что значительно облегчит его сбор. Встречаются стиральные машинки, изготовленные из этого материала. В магазине без проблем можно приобрести лист нержавейки нужного размера и сделать барабан самому.
• Пластик — один из самых дешёвых вариантов. Достаточно использовать пищевые бочки. Они изготавливаются из очень прочного и качественного материала. Стоимость таких бочек довольно низкая, что позволяет значительно удешевить конструкцию. Самодельный аппарат из пластика, это хороший выбор для человека, только начавшего заниматься пчеловодством.

Ручная или электрическая медогонка

Осталось установить приводной механизм. Возникает вопрос: какой привод выбрать? Если ваши обороты на пасеке не слишком высоки, лучше воспользоваться ручным.

Дело в том, что при установке электродвигателя нужно также предусматривать устройство, которое будет регулировать количество оборотов

Это важно, поскольку на высоких скоростях, машина попросту ломает рамы – а это несет прямой убыток

После выкачки меда рамы возвращаются в ульи, где пчелы заново накачивают их медом, если есть «взяток». Но если это чистая рама, пчелам нужно время чтобы нарастить соты. Следовательно, вы также теряете время и деньги.

Другое дело – ручной привод, где вы сможете самостоятельно регулировать работу. Чтобы сделать его, закрепите кронштейн на перекладине. Затем через него продевается изогнутый прут с резьбой. На конце закрепите шестерню с гайкой.

С электроприводом

В таких конструкциях центробежка вращается за счёт работы от электросети или аккумулятора, что будет выгодно при проведении откачки мёда в полевых условиях. Электроприводная медогонка больше подходит для габаритных пасек, производящих тонны медовой продукции.Преимуществом такой конструкции является возможность контролировать скорость и направление вращения. Недостатком является зависимость прибора от источника питания, а также сложность в обслуживании.

Без электропривода

Вращение барабана осуществляется вручную. Это традиционный вариант медогонки. Её преимуществом является сравнительно невысокая стоимость и возможность использования в любых условиях. В отличие от предыдущей модели, рассматриваемая не зависит от источника питания. Недостатком конструкции является низкая скорость откачки и сложность в осуществлении контроля скорости вращения, что может привести к повреждению сот.

Радиальная медогонка своими руками

Радиальный агрегат для откачки меда можно изготовить своими силами. Особенно такой вариант привлекателен для небольших пасек, когда приобретение готового оборудования окупается очень долго либо может быть абсолютно невыгодным экономически.

Изготовление агрегата предполагает следующие этапы:

1. Корпус-бак лучше выполнить из нержавеющей стали. Можно взять за основу готовую емкость подходящего размера или сделать корпус из листового материала. При отсутствии сварочного аппарата можно воспользоваться заклепками и холодной сваркой. Рекомендуемый диаметр корпуса – от 88 см, высота – 69 см.
2. Дно корпуса должно быть вогнуто. Если за основу берется готовая емкость, то ее дно надо срезать и заменить самодельным.
3. Основной частью внутреннего устройства является клетка, поддерживающаяся двумя крестовинами. На нижнюю крестовину надо закрепить три круга: верхний с диаметром 77 см и расстоянием внутри 6,1 см. Нижний и верхний круг надо снабдить металлическими выступами для рамок.
4. В ось клетки нужно ввернуть стальной стержень. В центр крестовины установить стакан из металла со стальным шариком – он является опорой для стержня.
5. В нижней части корпуса выполнить отверстие-слив и установить краник. Для сбора медогонки лучше использовать детали из нержавеющей стали.
6. Для оборудования не требуется слишком мощный движок. Достаточно мощности до 80-90 Вт. Обязательно установить защитную сетку, через которую насекомые проникнуть не смогут. Для регулировки оборотов надо установить реостат. Реле можно взять от стиральной машины.

Для переработки малых объемов продукции можно соорудить мини-медогонку. В качестве основы для нее хорошо использовать барабан стиральной машины.

Про то, как сделать медогонку своими руками, смотрите в следующем видео:

Радиальная медогонка имеет несколько конструктивных особенностей и ряд преимуществ, в сравнении с хордиальным оборудованием. Агрегат радиального типа считается более современным. Можно купить медогонку или изготовить ее самостоятельно – все материалы доступны, а затраты будут в несколько раз ниже.

Покупка электропривода

Где купить электропривод для инвентаря пчеловода? Если вы попробуете поискать в интернете нужный вам товар, то вы сможете без труда найти огромное количество самых разнообразных предложений.

Если вы являетесь опытным пчеловодом, то вы сможете с легкостью разобраться в этом огромном мире инвентаря для пасеки. Зная характеристики искомого товара, вы сможете отклонять ненужные предложения и выбирать наиболее оптимальные для вас. При этом вы будете делать это с учетом особенностей вашего личного стиля ведения пасечного хозяйства.

А вот начинающим пчеловодам, возможно, придется туго. Лучше всего будет в таких случаях послушать советы более опытных коллег или засесть за чтение профессиональной литературы. Конечно же, вам, возможно, проще будет купить готовую конструкцию медогонки с встроенным в нее электроприводом. Но бывают случаи, когда привод приходится покупать отдельно: например, старая деталь просто вышла из строя и для продолжения хозяйственных работ на пасеке вам придется срочно произвести ремонт своего оборудования.

Хорошо, что производители и продавцы предоставляют возможность приобрести привод в качестве запасной части. Такой вариант выйдет вам дешевле, чем покупка новой готовой конструкции взамен вышедшей из строя.

Очень важно выбрать не только такую модель, которая бы подходила вам по особенностям своей конструкции и основным параметрам своей работы, но и такую, которая прослужила бы вам максимально долго. Это означает, прежде всего, что вам нужно будет выбрать производителя, поставляющего на рынок качественный товар.. Сделать это не просто

Чтобы убедиться в качестве товара, лучше всего сходить в специализированный магазин и потрогать оборудование вживую, чем заказывать его вслепую по интернету

Сделать это не просто. Чтобы убедиться в качестве товара, лучше всего сходить в специализированный магазин и потрогать оборудование вживую, чем заказывать его вслепую по интернету.

Среди производителей электрических приводов хорошо известна компания «Бипром». В ее ассортименте вы найдете конструкции разной мощности: как на 220 Вольт, так и на 12 Вольт.

Главное достоинство профессионально изготовленных аппаратов для перегонки продукции пчеловодства заключаются в их надежности, удобстве эксплуатации, простоте конструкции. Как правило, производитель предоставляет гарантию на свои изделия.Кроме того, сейчас технологии не стоят на месте, и возможность автоматизировать свой труд — далеко не единственное достоинство подобных аппаратов. Сейчас инвентарь пасечника оборудован по самому последнему слову технику: он может быть снабжен даже сенсорным пультом управления.

Вы можете не бояться попадания внутрь конструкции влаги и меда. Казалось бы, такие субстанции должны вывести из строя сложное оборудование, однако, производители предусмотрели все необходимое для того, чтобы этого не случилось.Если вы не хотите покупать аппарат для перегонки меда целиком в готовом виде, то вы можете заказать у производителя только сам электропривод. А затем, используя свои знания и навыки, модернизировать уже имеющуюся на территории своей пасеки конструкцию или же целиком изготовить ее самостоятельно из подручных средств.

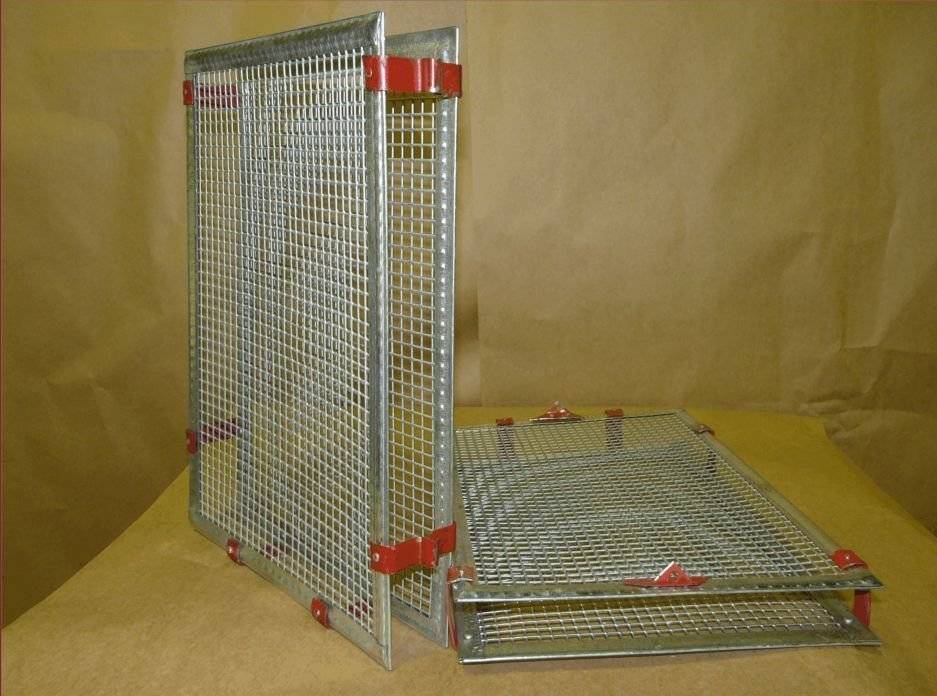

Изготовления кассет для медогонки своими руками

Важным элементом медогонки являются кассеты, с помощью их удерживаются рамки, когда откачивается мед. Чтобы изготовить кассеты, необходимо приобрести такие материалы:

1. Оцинкованную сетку с ячейками.
2. Заклепки с алюминия и ключ к ним.
3. Чтобы обеспечить боковое крепление сбоку потребуются специальные уголки.
4. Болгарка.
5. Сварка.
6. Плоскогубцы, молоток.

Касеты для медогонки

Для кассет лучше всего использовать высококачественную нержавеющую сталь, некоторые пчеловоды применяют деревянные бруски, фанеру, обычное железо.

Сетка изготовляется с оцинковки. Для каркаса кассеты потребуются прутья с металла, если нет их, сделать можно с проволоки. Предварительно аккуратно сформировать сетку, затем закрепить ее сваркой.

Таблица «Размеры кассет для медогонки»

Параметры	Размер
Длина	50 см
Ширина	30 см
Высота	Не больше 6 см
Вес	До 1 кг.

Конструкция может быть разной, но важно, чтобы кассеты без проблем могли вставляться в медогонку, соты должны плотно прилегать к сетке, если это правило не соблюдать, при откачке меда может произойти деформация сот. Для пропитки внутренней части кассет понадобится использовать специальную олифу, она должна быть стойкой к влаге, сверху покрываются с помощью воска или лака. Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения

Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал. Можно будет долгое время эксплуатировать устройство

Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения. Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал

Можно будет долгое время эксплуатировать устройство

Для пропитки внутренней части кассет понадобится использовать специальную олифу, она должна быть стойкой к влаге, сверху покрываются с помощью воска или лака

Важно тщательно отполировать устройство, так оно будет экологически чистым и защищено от гниения. Обязательно нужно предварительно обрабатывать, так можно не дать меду воздействовать на материал. Можно будет долгое время эксплуатировать устройство

Можно будет долгое время эксплуатировать устройство.

Важно правильно хранить кассеты для медогонок:

• После использования вымывать.
• Хранятся в надежном месте, которое должно быть сухим и защищенным от влаги, солнца.
• Эксплуатировать только для медогонки.

Чтобы правильно сделать кассеты, нужно использовать специальные чертежи. Ниже представлен чертеж, который дает возможность, ознакомится с последовательностью поворотов кассет.

Чертеж «Повороты кассет»

На какие моменты следует обратить особое внимание

Сразу стоит оговориться, что однозначного ответа на вопрос о том, какой вариант медогонки лучше, покупной и созданный своими руками — нет. Теоретически, купить медогонку, изготовленную промышленным производством, рациональнее, но не всегда это действительно так. Во-первых, есть риск нарваться на некачественный ширпотреб, не выдерживающий более-менее длительной эксплуатации, во-вторых, финансово не каждый пасечник может себе позволить такое удовольствие, особенно начинающий. Наконец, для мелких пчеловодов и начинающих пасечников промышленные устройства, те же аппараты Грановского, как пример, не особенно нужны, тем более что и они не лишены некоторых недостатков.

Многие считают идеальным решением использовать корпус от старых медогонок или тех же стиралок, которые были произведены ещё в советские времена. Речь тут не идёт о ностальгии, просто в те времена на металле не экономили и получившиеся баки до сих пор отличаются превосходным качеством и сохранностью. Другое дело, что найти их сейчас весьма проблематично.

Выбор между ручным приводным механизмом и электромедогонкой тоже не столь однозначен, как может показаться. Да, электрический привод экономит время и силы, но необходимо разбираться в вопросах его создания и правильно использовать. Полноценно испытать двигатель в разных условиях в домашней обстановке не получится, отсюда и периодические «сюрпризы» модернизированных медогонок, приводящие не только к порче сот, но и к более масштабным последствиям.

Создавая медогонку своими руками, следует самое пристальное внимание уделить вопросам качества бака и материала его изготовления. Поверхность устройства должна быть максимально гладкой, это объясняется потребностью в высокой скорости стекания мёда, чтобы процесс его сбора был как можно менее затратным по времени

Кроме того, такой аппарат после завершения процедуры сбора мёда не трудно будет отмыть от его остатков. На практике это означает, что достаточно простого ополаскивания в тёплой воде, без применения дополнительных усилий.

Источники

• https://pchelushki.ru/vse-o-pchelah/medogonka-svoimi-rukami
• https://101pchela.ru/medogonka-svoimi-rukami.html
• https://roypchel.ru/pchelovodstvo/medogonka-svoimi-rukami.html
• https://uleypchel.com.ua/radialnaya-medogonka-svoimi-rukami
• http://o-mede.com/myodogonka-svoimi-rukami-iz-stiralnoj-mashiny.html
• https://DomPchel.ru/pchelovodstvo/sdelaj-sam/medogonka/
• https://ferma.expert/pchely/paseka/medogonka-svoimi-rukami/
• https://mnogo-krolikov.ru/pchelovodstvo/medogonka-svoimi-rukami-chertezhi.html
• https://7ogorod.ru/prochee/medogonka-svoimi-rukami.html

Как сделать медогонку своими руками

Сначала нужно подготовить чертежи и сделать пробный макет на бумаге или картоне. Проще всего изготавливается конструкция, рассчитанная на 3-4 рамки. Диаметр барабана напрямую зависит от габаритов и количества рамок. Самый большой диаметр — 65 см.

Из стиральной машины

Можно выполнять откачку мёда, запуская барабан вручную, но лучше приспособить электромотор. Для этого вам потребуется электромотор мощностью 90 Вт

При использовании электропривода важно наличие сетки, которая будет защищать насекомых от попадания внутрь. В качестве включателя может послужить реле стиралки

В качестве регулятора интенсивности вращений можно использовать реостат, который следует оснастить нихромовой спиралью.

Затем сооружается кронштейн, осуществляющий движение вертикально. Сам двигатель может размещаться вертикально или горизонтально. Всё зависит от ваших конструктивных модернизаций медогонки. Когда электромотор готов, нужно подумать, что можно сделать самостоятельно, а какие детали нужно купить. От стиральной машины вам потребуется только бак.

Кроме него, понадобятся:

• стальная балка толщиной 4 мм, шириной 80 мм, длина должна соответствовать диаметру конкретного бака от стиралки;
• стальные полосы толщиной 2 мм — это будет основа под подрамники;
• подрамники в количестве 2 шт., изготовленные из тонких металлических полос и проволоки;
• боковая и центральная шестерни конической формы — центральная должна быть больше;
• вал для центральной шестерни — представляет собой твердосплавный стержень из стали подходящего диаметра;
• стальная пластина, которая будет играть роль затвора для сброса продукции.

Размеры подрамника нужно рассчитать так, чтобы в него входила рама с габаритами 435×300 мм. Если будет использована стандартная готовая рама, то она войдёт в такой подрамник, так как имеет меньшие габариты. Из полосы металла и проволоки нужно скрутить подрамник размером 520×550 мм.

Последовательность действий следующая:

1. Возьмите 2 нержавеющих полосы металла толщиной 1 мм, длиной 520 мм и 2 длиной 550 мм. Сложите их прямоугольником, скрутите болтами и приварите.
2. При помощи самого тонкого сверла сделайте много отверстий по всему периметру получившегося прямоугольника.
3. Из проволоки сделайте сетку, оплетая отверстия.
4. Сделайте вторую такую же проволочную сетку.
5. Из 2 полос нержавейки толщиной 1 мм, длиной 40 мм, сделайте 2 швеллера.
6. Закрепите сетчатые пластины между швеллерами.
7. Сделайте глухим один торец получившейся конструкции, приварив стальную полосу.
8. Для обеспечения цельности конструкции на подрамник наварите поперёк по 1 металлической полосе.
9. На одном ребре подрамника закрепите сверху и снизу скобы — они будут использоваться, как крепежи к ротору.
10. Подготовьте второй подрамник аналогичным образом.

Видео: как сделать медогонку из стиральной машины своими руками, часть 1

Теперь можете переходить непосредственно к подготовке бака. Сначала нужно заварить наглухо все отверстия, имеющиеся в баке. Заплатки делают из листов нержавеющей стали. Чтобы проверить работоспособность бака, по окончании сварки наберите в него воды до верха. Если течи нигде нет, работа выполнена правильно.

Далее нужно подготовить сливное отверстие диаметром 25 мм. Сверлят его у самого дна конструкции ступенчатым сверлом. Когда отверстие будет готово, наденьте на него уплотнительное резиновое кольцо. Затем закрепите металлическую пластину напротив отверстия таким образом, чтобы её можно было отодвигать в сторону по необходимости.
