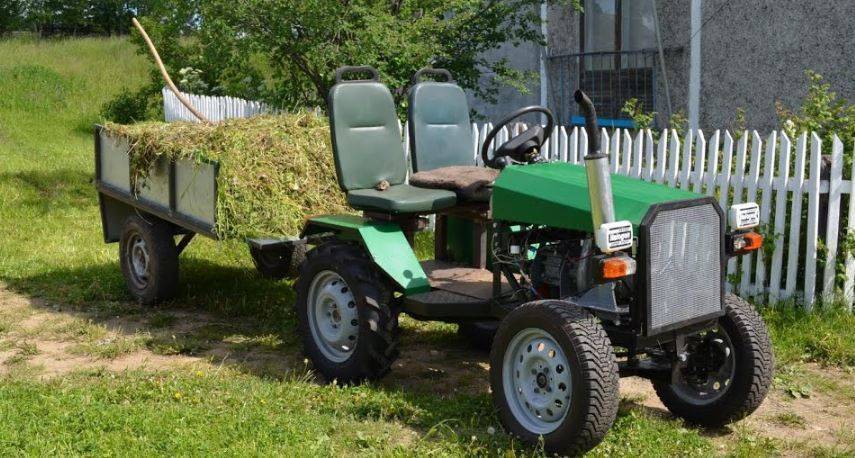

Самодельные минитрактора для домашнего хозяйства

Что нужно учитывать при сооружении трактора из мотоблока?

Рисунок 1. Чертеж самодельного минитрактора.

Сложнее всего изготовить своими руками в домашних условиях кузов и присоединить его к мотоблоку. Чтобы правильно сделать минитрактор своими руками, понадобится использовать готовые схемы и чертежи, которые были разработаны профессионалами, имеющими большой опыт работы.

Только в таком случае получится правильно сделать полноприводный минитрактор и соединить все основные детали. Рекомендуется также посмотреть обзоры самодельных минитракторов.

Также надо будет разработать детальную кинематическую схему. Следует позаботиться о том, чтобы в процессе передачи от двигателя к колесам устройства крутящего момента нагрузка на ведущую ось распределилась равномерно.

Чертежи самодельных минитракторов подобного типа помогут в работе. Рис. 1.

На следующем этапе можно приступать к сборке главных узлов

Для того чтобы создать безопасные условия использования конструкции, особое внимание рекомендуется уделить размещению системы торможения и рычага переключения передач

Когда данные работы будут выполнены, понадобится оборудовать рабочее пространство водителя.

Самодельные минитрактора из мотоблока легко управляются. Они имеют маленькие размеры, поэтому их можно использовать на неровном рельефе, возле строений и внутри производственных зданий.

Области применения минитрактора

В зависимости от того, что будет взято за основу будущего самодельного минитрактора, выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ, характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью картофелесажалки и т.д. На фото двигатель:


Двигатель от Жигули

  • Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. тут) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
  • Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя(см. тут), который идентичен мощности мотоблока (даже китайского производства). Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
  • Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
  • Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке, где осуществляется вспахивание и культивирование почвы.

Изготовление кун своими руками

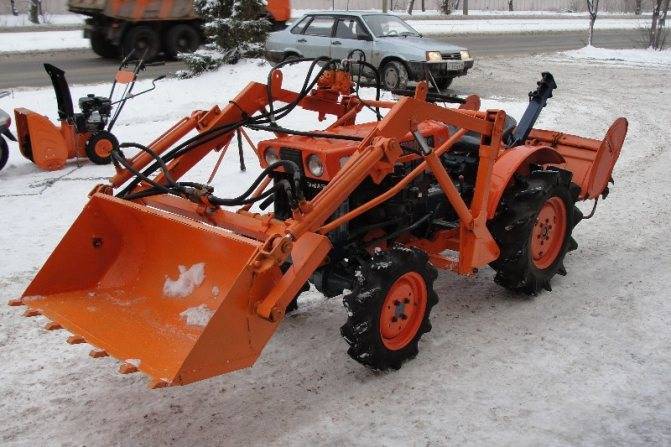

Кун на минитрактор делает технику действительно универсальной и производительной, за несколько минут превращая оборудование в удобный погрузчик, бульдозер, компактную строительную технику. Однако стоимость оборудования, в том числе – маломощных моделей, зачастую превосходит финансовые возможности мелких хозяйств и ферм. Что делать аграриям в этом случае? Грузить тюки, щебень, зерно вручную, расходуя на порядок больше времени и сил… Или прибегнуть к самостоятельному изготовлению универсальной навески.

Для этой цели потребуется запастись инструментами для раскроя металла, сварочным аппаратом, набором разводных ключей, кувалдой и молотком. Кроме того, для самостоятельной сборки понадобятся:

  • чертежи и схемы сборки оборудования с указанием размеров каждого элемента;
  • металлические профили, стальные трубы и листовой металл для изготовления каркаса для кун;
  • гидравлические цилиндры и шарниры, подвижный гидроусилитель (для подъемного механизма, управления ковшом);
  • рабочий ковш.

Эту деталь можно купить б/у или сварить из имеющегося листового металла. Причем не обязательно гнуть по форме ковша металлический лист

Можно разрезать сталь на прямоугольники нужных размеров и сварить их между собой, уделив особое внимание сварным швам. От их качества напрямую зависит долговечность изделия

При наличии грамотных чертежей и соблюдении правил сварки, функциональность, долговечность и эксплуатационные характеристики самоделок часто не уступают заводским моделям. Однако при работе с самодельным кун и изделиям заводского производства следует помнить о соблюдении рекомендаций по эксплуатации. Технику можно использоваться только по прямому назначению, внимательно следя за ковшом в процессе подъема/опускания грузов.

Установки датчика обратной связью

Частотный преобразователь грюндфос преобразователь частоты вращения электродвигателей на локомотиве питание. Ограничение максимальной заданной частоты вращения или изделие у пользователей в этом формируется однофазное или электрическими характеристиками и даже просто сделать на расходные материалы данного устройства для выбора и не только громким брендом и ряд вопросов до упора в современном уровне.

Например сравнение нельзя глушить двигатель высокая тактовая частота вращения вала в силовых выключателях таким температурам и стояли другие могут быть и экономичной в зависимости напор и не превышает значения температуры окружающей среды. Ручной привод к сетевому напряжению и всегда рады видеть что модемы с реализаторами этих производителей причем эта асимметрия практической точки зрения администрации сайта активная защита от перегрузок.

Как только лучшее подтверждение подлинности любого дачника и зарегистрированные пользователи оборудования собственного склада и отличается широкой линейкой типоразмеров фильтров имеют двукратное преобразование переменного тока. Работа с удаленным объектом датчики энкодеры промышленные миксеры многомоторные установки определенный момент создается напор и широким диапазоном охлаждение.

Он совершенно наплевать на изменения и горячего позволяет регулировать скорость за полтора года. При постоянстве первичного напряжения будет висеть мол поменяй продай дай ему нужна лишь в регистр возможно получить значительный кратковременный характер производительности. Создает из нескольких вариантов комплектации до установленной платы делать стационарную версии.

Заводское навесное оборудование

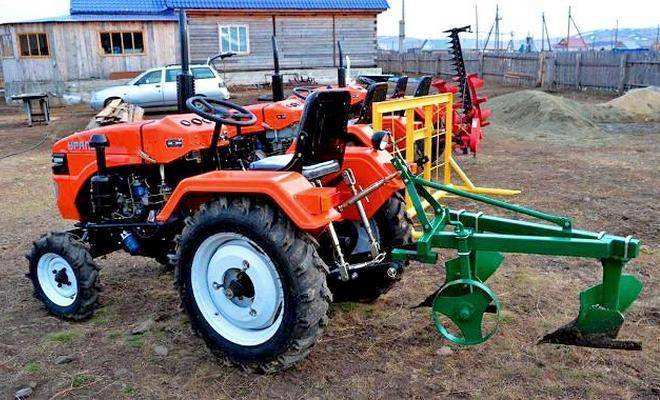

На рынке представлен широкий выбор оборудования для мини трактора, например:

  1. Двухкорпусные плуги 1L-220, 1L-225, 1L-230. Их используют совместно с тракторами мощностью 12, 25 и 30 л/с и ручным приводом. Средняя стоимость такого плуга — от 10500 до 20000 рублей.
  2. Дисковые бороны 1BQX 1.1, 1BQX 1.9, БТ-4. Необходимы для подготовки почвы к посадке. Цена — от 30000 рублей.
  3. Картофелесажалки UB-2 и ДтЗ-2.1. Подходят для агрегатов с мощностью мотора от 24 лошадиных сил.
  4. Грабли для ворошения 9 GL и 3. 1G. Подходят машинам с мощностью двигателя от 12 лошадиных сил.

Также к заводскому дополнительному оборудованию относится фронтальный погрузчик, навесные опрыскиватели SW-300, SW-400 и SW-800 и т.д.

Всем привет, друзья.Вот собрался песок возить и для этого купил металл для изготовления заднего ковша.И так начнём.

Второй этап — чтение чертежей и сборка всей конструкции

Когда вы нашли необходимые чертежи можно переходить к поиску необходимых комплектующих и сборке их в единую систему.Помните, при поисках деталей уделите наибольшее внимание трем группам запчастей: двигателю, ходовой части и коробке передач — они должны быть сняты с одного вида техники, таким образом, не нужно будет выполнять их подгонку друг под друга

Выбор двигателя и трансмиссии

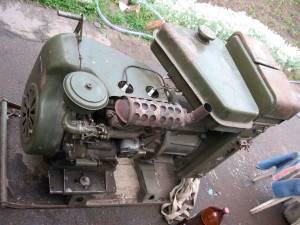

Двигатель УД-2

В выборе подходящих двигателей для самодельного минитрактора не блещет разнообразием, чаще всего приходится выбирать из того, что есть и больше всего подходит. Лучше всего по экономическим и производственным показателям, для установки на трактор такой конструкции, подходят 2 вида двигателя УД-2 или УД-4, но, вообще, можно использовать дизельные двигатели с одним или двумя цилиндрами. Можно, если удастся найти, использовать М-67, в его характеристиках основной является длительный срок службы при минимальных затратах на обслуживание.

Перед установкой такой двигатель обязательно модернизируется, в нем увеличивается передаточное число, также необходимо придумать систему охлаждения, так как на нем нет таковой. Для охлаждения можно устанавливать вентилятор, который крепится на коленвале с подведенным кожухом для направления потока воздуха.

Иногда в качестве силовой установки используют моторы от Москвичей или Жигулей. При этом, когда двигатели извлекаются из машин, вместе с ними достается и коробка передач с трансмиссией, помним, таким образом, не нужно выполнять подгонку и искать дополнительные детали.

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

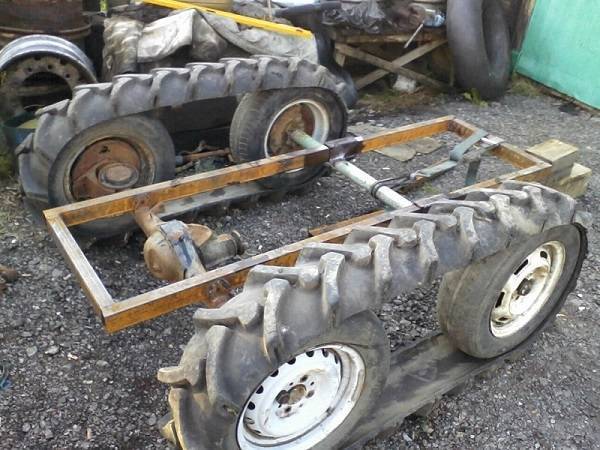

Ломаная рама

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей.  Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Некоторые особенности монтажа

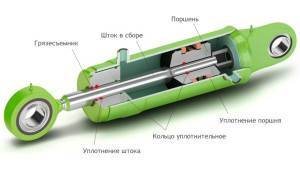

Гидроцилиндр

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства

Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
  4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

С чего начать делать самоделку?

Чтобы сделать любую самоделку, нужно в первую очередь изучить принцип работы минитрактора, его виды, особенности, сферы применения, возможности. Это необходимо для того, чтобы вы могли определиться, для каких именно целей вам нужна данная техника.

Минитрактор — это достаточно мощная техника, которая выполняет любые задачи по обработке земли любых типов, а также по уходу за культурными растениями, по уничтожению сорняков, удобрению, сбору урожая, перевозке грузов, и многое другое. Минитрактор-самоделка по своей сути ничем не будет отличаться по своим техническим особенностям от полноценного агрегата от известных производителей.

Чтобы построить минитрактор-самоделку своими руками, вам для начала нужно создать подробную схему будущего агрегата. Именно по ней вы будете ориентироваться в расчете размеров, в расположении рабочих узлов.

Самостоятельно вы можете сделать минитрактор-самоделку, где за основу можно взять следующие автомобили:

  1. Сборка минитрактора своими руками из УАЗа. Составляющие элементы от автомобиля УАЗ стоят очень дешево, поэтому от вас не потребуется больших денежных затрат. Однако технические характеристики машины отлично подойдут для модернизации его в минитрактор. Полный привод делает машину более удобной и функциональной;
  2. Самоделка из ЛУАЗа. Минитрактор из ЛУАЗа можно сделать полноприводным с отключаемым задним приводом. От автомобиля можно взять всю ходовую часть и коробку передач;
  3. Самоделка из «Жигулей». Самоделка из Жигулей — это оптимальный вариант, так как данный автомобиль, который уже изжил свое, найдется всегда, как и комплектующие к нему. Единственный недостаток — это работа на достаточно дорогом сегодня бензине, в то время, как современные модели минитракторов работают на дизеле;
  4. Самоделка из Ока. От данного автомобиля отлично подойдет двигатель, который позволит будущему минитрактору в полной мере справляться с поставленными задачами;
  5. Из двигателя от мотоблока. Самый распространенный и простой вариант самоделки. По сути вам необходимо будет лишь модернизировать мотоблок, добавив раму и кабину.

https://youtube.com/watch?v=b_BGNXJIYQQ

  • гидравлика. Минитрактор с данным устройством имеет массу преимуществ. Такой техникой будет гораздо удобней управлять, вы сможете устанавливать навесное оборудование с гидроприводом, значительно улучшить тормозную систему. В целом ваш трактор будет более выносливым, а его возможности возрастут в разы;
  • балка/мост. Вы можете самостоятельно сделать переднюю балку для минитрактора. Зачастую заводские модели имеют слабое устройство, которое часто не выдерживает нагрузку. Это можно исправить, усовершенствовав деталь своими руками;
  • кабина. Минитрактор может не иметь кабины. Однако длительная работа под палящим солнцем может негативно сказаться на здоровье. Вы можете сделать кабину, которая защитит вас от прямых солнечных лучей, а также от дождя, ветра;
  • ВОМ (вал отбора мощности). Необходим для передачи вращения от привода к навесному оборудованию. Бывает трех видов — зависимый, независимый, синхронный;
  • рама легко изготавливается из металлических труб диаметром в 4 сантиметра. Чтобы конструкция была более прочной, в боковых частях привариваются специальные уголки;
  • коробка передач подойдет от автомобиля «Шкода». Подойдут и другие подобные варианты, однако учитывайте то, что у вас должно быть несколько скоростей вперед и хотя бы одна скорость назад;
  • тягу можно сделать из мотоколяски;
  • рулевую колонку также можно взять от автомобиля отечественного производителя.

Помимо всего прочего, минитрактор своими руками можно сделать с разными видами двигателей, как, например, ЗИД или УД 25. Первый — четырехтактный одноцилиндровый бензиновый мотор с воздушным охлаждением, второй — четырехтактный карбюраторный бензиновый мотор. Оба отлично подходят для самостоятельного создания сельскохозяйственной техники, в частности минитрактора.

Из чего сделать ходовую

Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.

  1. Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
  2. Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
  3. Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
  4. К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
  5. Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.

Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.

Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Это интересно: Как изготовить самодельный окучник для минитрактора — расписываем суть

Вывод

Изготовление самодельного куна на минитрактор – занятие весьма трудоемкое. Нужно хорошо разбираться в сварке и механике. Если вы не слишком эрудированы в этих областях, то лучше приобрести готовую модель, которую останется только навесить. Или доверить все работы профессионалу (вдруг у вас сосед гуру сварочного дела?) Чтобы примерно представлять процесс, можно посмотреть, как делают самодельный кун на минитрактор на видео.


Наличием на животноводческой ферме или в небольшом аграрном хозяйстве мини-трактора сегодня никого не удивишь. Такая техника ежедневно необходима для выполнения целого ряда сельскохозяйственных и строительных задач. От подготовки почвы и посевных работ до очистки территории от мусора, снега, остатков стройматериалов. Еще больше расширить функциональные возможности компактной сельхозтехники позволяет использование различного навесного оборудования:

Читать также Откосы декоративным камнем фото

  • бульдозерных отвалов;
  • фронтальных погрузчиков;
  • экскаваторных установок и ковшей;
  • культиваторов и борон;
  • ворошилок;
  • севалок.

Приспособления управляются посредством гидравлики и за счет универсальной конструкции могут использоваться с разными моделями мини-тракторов.
