Устройство и схема снегоочистителя
Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.
Как работает снегоуборочный аппарат со шнековой насадкой:
Схема 1
Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.
Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.
Вращающие транспортёры и винты выполняют следующие основные функции:
- размельчение снега;
- добавляют его к насосу.
У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.
Внизу «лопаты» прикрепляется подрезная пластина.
Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.
Схема 2
Схема подготовки моделирования:
- Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
- Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
- Понадобиться кровельное железо;
- Пригодится фанера (толщ.10 мм);
- Полудюймовая труба;
- Стальной уголок;
- Труба взять размером ѕ дюйма;
- Стальная пластина должна быть равной 120*270 мм;
- Кондуктор для сверления отверстий;
- Ось задних колёс.
- Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.
Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.
Более полная информация на приведенных видео:
Второй способ изготовления
У многих владельцев дачных участков есть мотокоса, которая в зимнее время попросту не нужна. При помощи данного двигателя можно изготовить снегоуборщик из триммера, который станет очень полезным. Вдобавок, сделать все будет еще проще, из-за наличия жесткого вала и вращающегося редуктора. Как вы уже поняли, для этого дела подойдет бензиновый силовой агрегат.
Останется только дополнить готовую конструкцию. Для этого, изготавливаем простейшую металлическую крыльчатку и корпус. Там же, должен быть короб, который будет принимать, и выбрасывать снег.
Не забывайте о крышке, которая сможет направить поток в нужную сторону. Все собираем при помощи штатных болтов и надежно закрепляем
Для решения возникших вопросов, обратите внимание на фото снегоуборщиков своими руками.
Как выбрать и купить снегоуборщик для мотоблока
Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.
Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков
Снегоуборщик для мотоблока Салют: характеристики и особенности
Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.
Основные технические характеристики и параметры:
- размеры – 600х640х820 мм;
- ширина захвата поверхности – 500 мм;
- максимальный слой снега, который может быть захвачен – 17 см;
- частота вращения шнека – от 1900 до 2100 об/мин;
- вес – 60 кг.
Принцип работы:
- действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
- специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
- затем происходит отбрасывание снега в сторону.
Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях
В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.
Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.
После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.
Схема крепления навесного оборудования мотоблока Салют
Снегоуборщики МТД: какую модель лучше выбрать
Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.
Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.
Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.
Снегоуборочная машина производства MTD

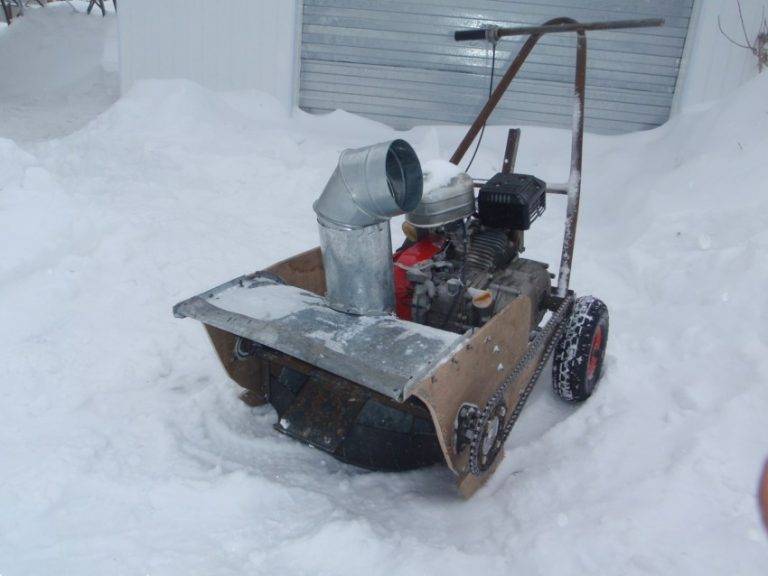

Простой самодельный снегоуборщик на двигателе от мотоблока своими руками

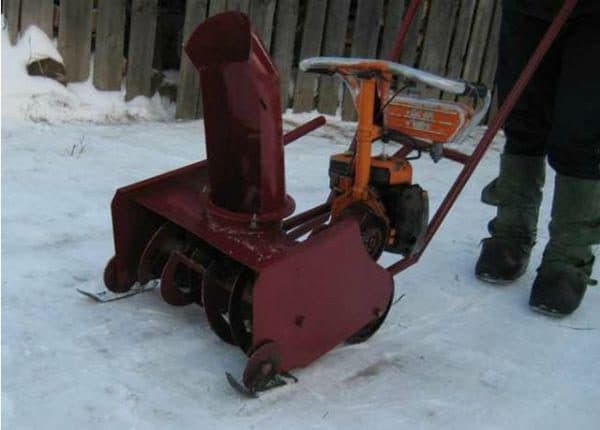

Обилие снега во дворе и высокие цены на технику заставили участника FORUMHOUSE с ником Старик задуматься о необходимости создания простого снегоуборщика, такого, чтобы без токарных и сложных станочных работ — из хлама, которого у «самоделкиных» в сараях полно».
Такой снегоуборщик можно сделать «на коленке» в деревенском сарае.
Как он работает:
- чтобы подчистить снег с дорожек, агрегат нужно наклонить вперед;
- чтобы поэтапно очистить толстый слой снега, снегоуборщик необходимо откинуть назад.
Эту конструкцию легко сделать самоходной, поставив ее на широкую гусеницу.
