Что это такое
Пасечники применяют воскотопку для максимального вытапливания сырья из сот (рамок), благодаря высоким температурам (140 — 150° С), которая превышает температуру плавления воскопродукта (55 — 60°С). Режим работы воскотопки не позволяет перегреться воску до степени его разложения.
Процесс состоит из нескольких этапов:
- Соты вымачивают, а затем помещают в агрегат.
- Воскотопку накаливают до температуры плавления.
- Расплавленная субстанция стекает в тару для сбора, а затем фасуется.
Соблюдение рабочих градусов позволяют воску избавиться от влаги и обрести водооталкивающие свойства, чтобы в дальнейшем материал мог использоваться, на пример, в мастике для натирания полов, служить смазкой для чувствительных электротехнических приборов.
Воскотопки. Изготовление своими руками и хитрости. Фото и видео
Имеете свою небольшую или даже очень большую пасеку? Сталкиваетесь с тем, что постоянно нужно топить воск? Тогда воскотопка своими руками, видео которой представлено в конце статьи, вам точно пригодится. Все об этом чуде техники собственного производства читайте далее в нашей статье.

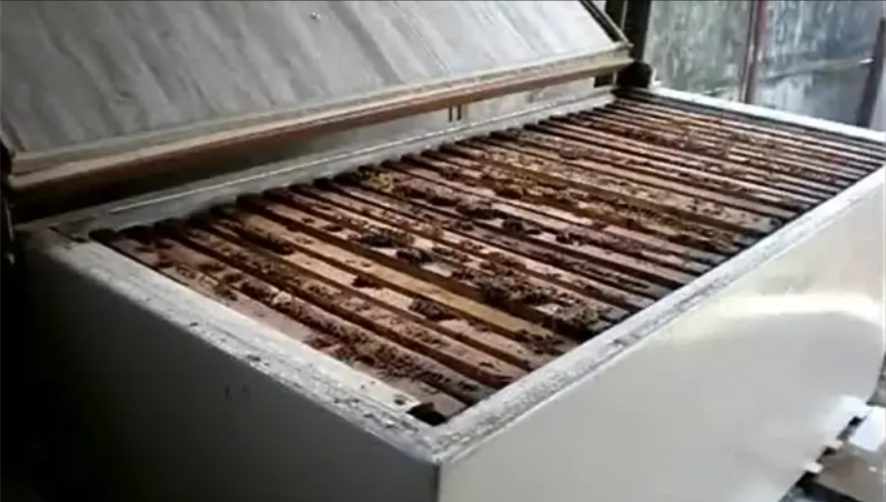

Этот способ отлично подойдет тем, у кого имеется довольно большая пасека, а в сарае завалялся старый никому не нужный холодильник. Сделать воскотопку в домашних условиях из холодильника довольно легко.
Главное требование – обязательно использовать холодильник с железным или алюминиевым покрытием внутри. Пластик для таких целей категорически не подойдет. Но если холодильник довольно старый и валяется у вас с незапамятных времен, тогда переживать не нужно.
Раньше все холодильники делали с металлическим покрытием.
В него воск можно ставить прямо с рамами, туда влезет примерно от 25 до 30 рам, все зависит от того, какая холодильная установка имеется у вас.
Также стоит помнить, что перед топлением пчелиного продукта, нужно отсортировать рамы.
Сначала плавится светлый воск. Рамы с темным продуктом предварительно замачивают на ночь, а уж потом проводят процедуру топки. Если сделаете все правильно, воск получится хорошего качества и его можно будет продать по выгодной цене.
- старый холодильник;
- ножницы по металлу;
- сетка с мелкой ячейкой по размерам холодильника;
- болты или саморезы;
- небольшой кусок жести;
- термостойкий герметик;
- шланг для подачи пара;
- металлическая емкость, из которой будет подаваться пар (бочка, бидон, пр.);
- ведро для сбора продукции;
- другой инструментарий и материалы по надобности (включая чертежи).
- Убираем со старого холодильника все ненужные детали. Должен остаться только корпус.
- В задней стенке проделываем небольшую дырку, примерно до 5 см в диаметре.
- С куска жести делаем подобие лейки и вставляем в сделанную дырку. После фиксируем лейку и заделываем все швы вокруг нее герметиком. Из этого отверстия будет стекать вода и воск.
- Внизу холодильника, там где был мотор, тоже делается небольшое отверстие под шланг, по которому будет подаваться пар в установку.
- Приделываем шланг. Другая сторона шланга должна быть присоединена к крышке металлической бочки или бидона, или кастрюли. Короче, что у себя найдете. В такую емкость будет наливаться вода, а потом при нагревании из нее по шлангу будет поступать горячий пар.
- Ставим корпус холодильника лежа на подставки. Как подставку можно использовать что угодно, кирпичи, поддоны и пр.
- Теперь внутрь конструкции нужно вмонтировать сетку с мелкой ячейкой, которая будет играть роль сыта. На ней должна оставаться перга и мертва. Сетку монтируем так, чтобы рамки полностью помещались в корпус и между ними и сеткой оставалось небольшое пространство.
- Осталось только подставить под отверстие, из которого будет литься воск, емкость для него. Теперь можно загружать рамки в установку и ставить разогревать емкость с водой. Для ее разогрева можно использовать газ, дрова, а можно внутрь вмонтировать электрические тэны. Все зависит от вашей фантазии и подручных средств.

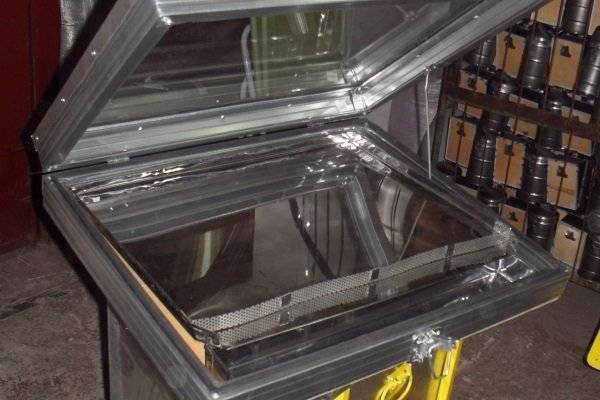

Что представляет собой солнечная воскотопка
Ценным продуктом пчеловодства является воск. Чтобы достать его из сот, воск необходимо сначала расплавить. Тогда он легче извлекается и одновременно очищается от ненужных веществ. Для этих целей на пасеке используют различные воскотопки.
Солнечная воскотопка использует для плавки воска солнечную энергию. Именно этим она и привлекает опытных и начинающих пчеловодов. Такой агрегат не требует дополнительных затрат на электроэнергию, как, например, паровые или печные устройства.
Такая воскотопка отличается простотой использования. К тому же, ее легко изготовить самостоятельно. Конструкция представляет собой ящик с наклонной стеклянной рамой. Внутри ящика располагают плоскость (противень), на которую кладут соты. Под противень устанавливают емкость, куда будет стекать расплавленный воск.
Принцип работы воскотопки чрезвычайно прост: солнечные лучи попадают на стеклянную крышку, нагревая воздух внутри коробки до достаточно высоких температур. В идеале корпус нагревается до температуры 70-90 градусов по Цельсию. Воск под воздействием солнечных лучей начинает плавиться, после чего стекает в подготовленную емкость.
Чтобы воск во время плавки еще и очищался, на край противня, в том месте, где стекает воск, устанавливают фильтр. Это может быть обычная мелкая сетка, через которую сырье будет свободно скапывать в лоток. При этом крупные частицы будут задерживаться в фильтре.
Метод плавления на солнце хорош еще и тем, что остаточный воск можно использовать в дальнейшем. К тому же, сырье остается экологически чистым. Лучше всего для топки в подобной конструкции подходит светлый воск. Он получается более качественным и максимально очищенным.
Чтобы ускорить процесс плавления, пчеловоды всячески усовершенствуют строение солнечной воскотопки. Для лучшего нагрева окрашивают агрегат в темный цвет, изменяют угол наклона, а также используют различные отражатели. На следующем видео вы можете наглядно проверить, как происходит вытопка воска в солнечной конструкции.

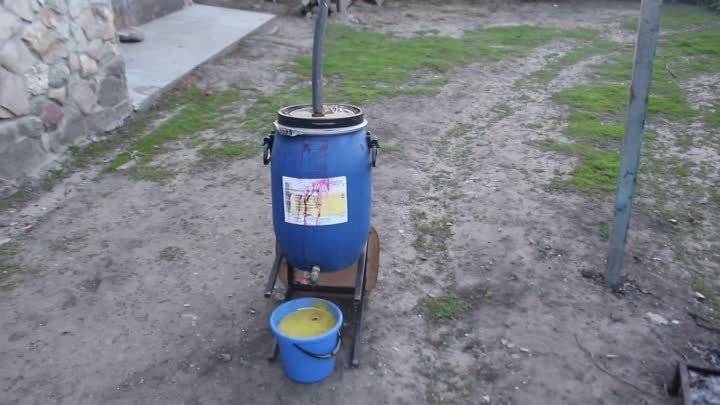

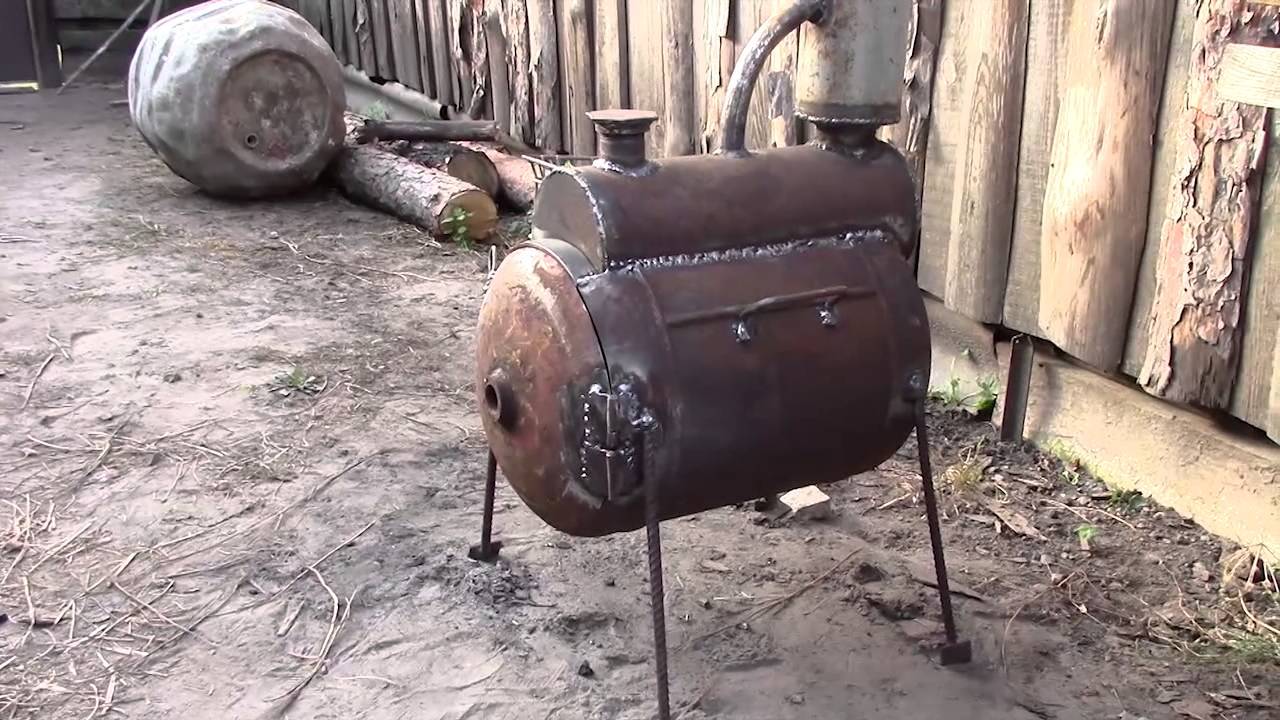

Паровая воскотопка
Такое устройство внешне представляет собой бак, соединённый при помощи шланга с деревянным корпусным ящиком. Ящик обязательно оборудуется крышкой. В его нижней части находится съёмная металлическая сетка, через которую стекает воск. С боку в корпус вставляется шланг для подачи пара. Для стока воска конструкцию оборудуют краном. Изнутри прибор оснащают плечиками, которые предназначены для крепления рамок с сотами. Это одна из лучших идей самодельных воскотопок.
Как же использовать паровое оборудование? Бак следует наполовину наполнить водой и развести под ним огонь. Затем в ящик нужно подвесить соты.
Читайте здесь: Оплетка на руль — как надеть и зашнуровать современные модели кожухов
Разберём инструкции и чертежи, как сделать воскотопку парового типа. Оптимальный метод – использовать трубчатый электронагреватель (тэн). Необходимо подготовить металлическую ёмкость круглой или прямоугольной формы. Лучше, если она будет разъёмной.
Идеальный вариант – старая пароварка. Закрепляем на ее дне электронагреватель и устанавливаем рамку с сеткой. Для контроля уровня воды желательно проделать в корпусе окошко. Устройство готово!
Конструкция и использование солнечной воскотопки
Солнечная самодельная воскотопка базируется на определенном принципе работы, а именно на использовании солнечной энергии. В комплектацию прибора входит противень, специальный корпус, а также корытце для сбора воска. Ее делают своими руками, воспользовавшись белой жестью, а в других случаях – фанерой, имеющей стеклянную или деревянную крышку.
Особенности применения данного оборудования:
солнечные лучи проникают сквозь стекло;
температура воска превышает семьдесят градусов;
в результате воск плавится, постепенно стекая в подготовленное корытце;
сеточка играет роль фильтра, которую устанавливают на край противня;
важно помнить, что ультрафиолетовые лучи обязаны попадать перпендикулярно.
Благодаря солнечной конструкции, изготовленной своими руками, получается более пяти килограмм натурального пчелиного воска.
Процесс создания солнечной воскотопки
Чертеж. Солнечная воскотопка
Процесс изготовления солнечной воскотопки достаточно простой, а использование – быстрое, эффективное и удобное. Многие пчеловоды используют данное сооружение в своей деятельности. Ее делают при помощи стекла и деревянного ящика. Вначале конструируется ящик, затем рама, которую изготавливают из саморезов и дерева. К противню и рамке крепится специальный держатель, вставляется стекло. Верх оборудования нужно покрасить. Также вас может заинтересовать и другой вид создания солнечной воскотопки, подробнее тут.
Преимущества солнечного устройства с поилкой
Такая воскотопка обладает множеством преимуществ перед аналогичными устройствами:
- высокая экономичность;
- качество воска очень высокое;
- отсутствует необходимость применения топлива;
- используются отходы восковые;
- высокая температура плавит прополис, в результате меняется качество продукта.
Еще интересного вы можете узнать о изготовлении вощини своими руками.

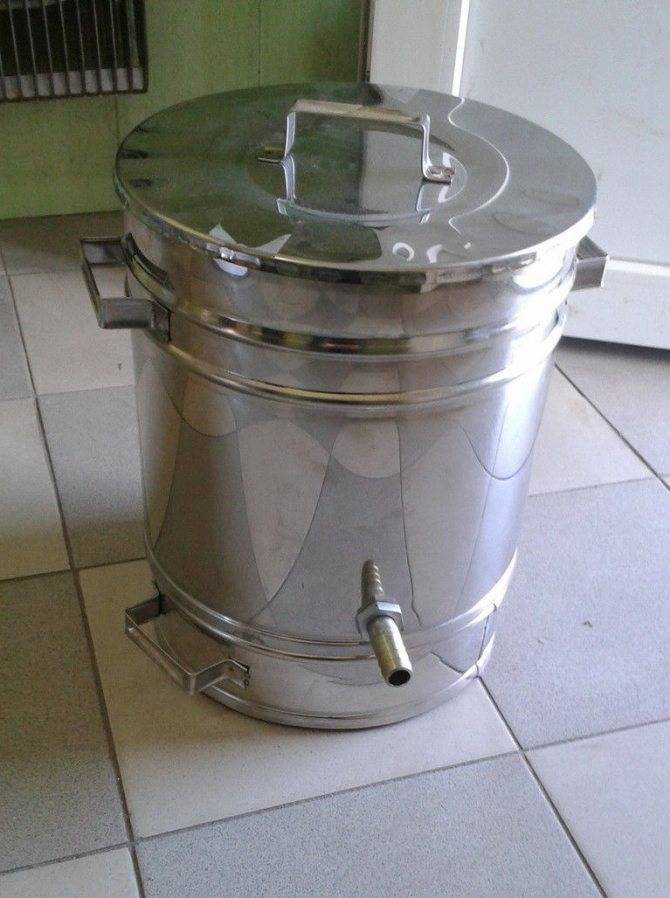

Паровая воскотопка из соковарки
Сразу прошу прощения: все фотографии сделаны без прекрас, подготовок, и отражают реальное, а не наигранное рабочее состояние и положение дел и вещей.
Вот так выглядит моя мини паровая воскотопка после года эксплуатации.
Воскотопка из соковарки
Состоит она из трех частей. Нижней части (ёмкости), в которую наливается вода.
Нижняя ёмкость воскотопки
Средняя часть, через которую транзитом проходит горячий пар из нижней ёмкости в самую верхнюю.
Средняя часть воскотопки
Сюда же, в среднюю ёмкость стекает расплавленный воск из верхней, а затем вытекает наружу.
Средняя ёмкость
И самая верхняя ёмкость с крышкой, куда загружается восковое сырьё.
Верхняя часть воскотопки с крышкой
В нижнюю ёмкость своей паровой воскотопки наливаю воду.
Заливаю воду
Рабочее место по вытопке воска организовано примерно так. Под воскотопку подложен гаечный ключ для того, чтобы немного её наклонить (плита стоит не совсем ровно). Под готовый расплавленный воск подставляю аллюминиевый таз.
Рабочее место для вытопки воска
Затем загружаем отобранное для перетопки восковое сырьё в самую верхнюю часть и накрываем крышкой. Никаких делений темного воска от светлого я не производил и темный воск заранее не замачивал, как это часто рекомендуют.
Загружаю в воскотопку восковое сырье
Зажигаем газ и ждем, пока вода закипит и под действием пара воск начнет плавиться и вытекать через носик в подготовленную ёмкость.
Расплавленный пчелиный воск
Пока топилась первая партия я немного прошелся по окрестностям. Погодка разгулялась на славу, температура поднялась до +13 и даже пчелки на радостях стали вылетать из своих ульев, ведь в последние дни стояла устойчиво холодная погода со средней температурой чуть выше нуля.
Пчелка на цветке
Пока я гулял, первая партия полностью вытопилась. Я добавил воды, убрал мерву из верхней ёмкости, положил ещё воска на перетопку и поставил снова на огонь.
Первая партия воска
В общем эту процедуру я повторял раза четыре. Пока топился воск, мы успели посадить под зиму чеснок и сделать еще кое-какие дела. Главное не забывать доливать воды и убирать мерву, так как мервой забиваются отверстия и воск начинает вытекать не сразу.

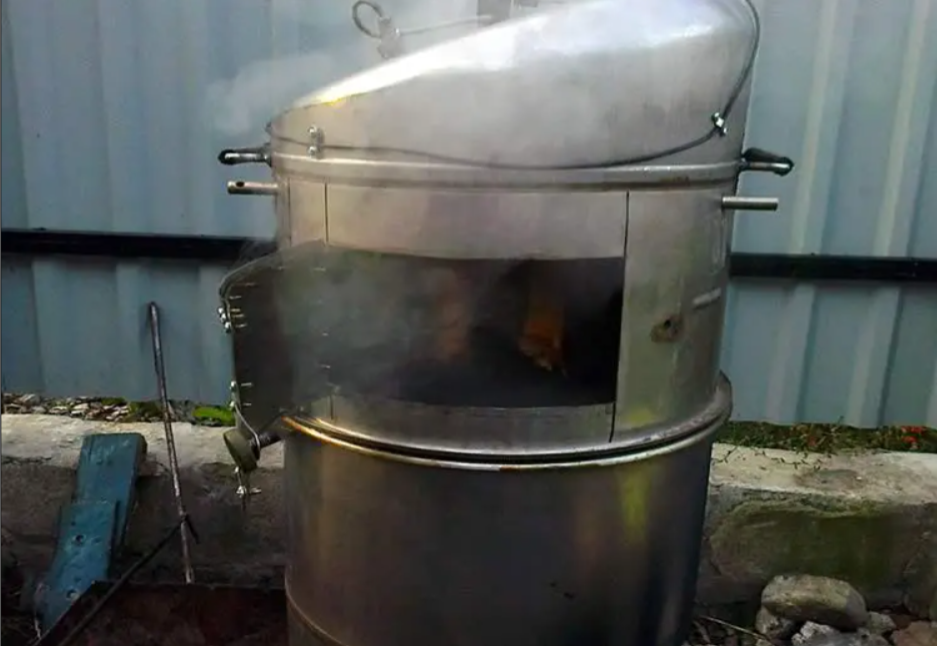

Паровая воскотопка в работе
Ну вот примерно так все и происходит. Раз за разом воска в тазике становилось всё больше.
Воскотопка из соковарки

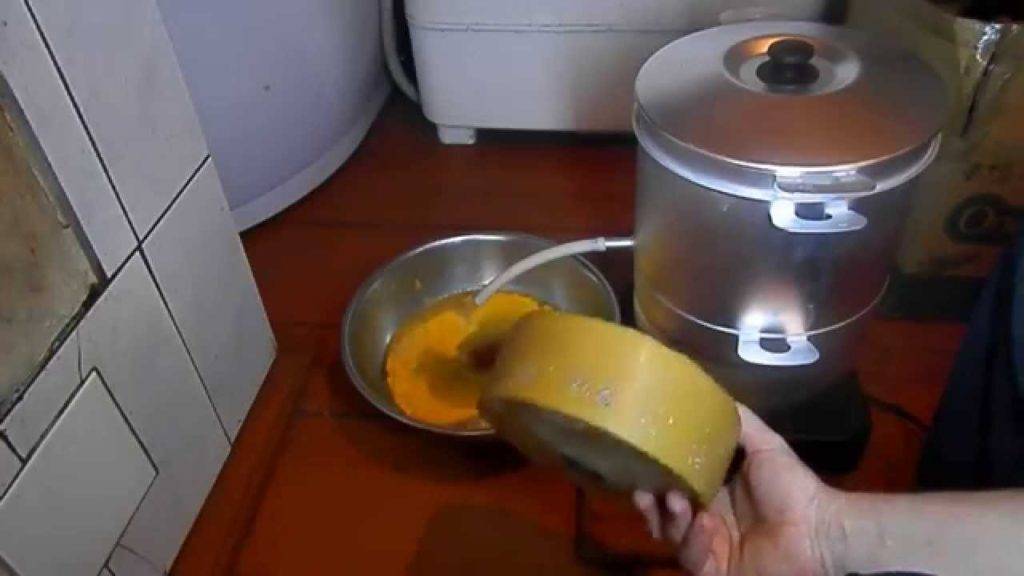

И в конечном счёте, после остывания получился такой вот блин, который занял место рядом с еще несколькими такими же. Будет время, перетопим все в один большой, чистенький и красивый, чтобы в дальнейшем обменять его на вощину.
Перетопленный воск
О производительности такой воскотопки мне судить сложно, так как сравнивать не с чем. Никакую другую паровую воскотопку я больше в деле не видел. Я думаю, что многое зависит от интенсивности нагрева, то есть, чем сильнее будет гореть огонь на газовой плите, тем быстрее закипит вода и интенсивнее будет само кипение. В нашем случае плита старая и работает так себе, вода кипит слабо и воск чаще капает, нежели течет струёй. Но, опять же, нужно смотреть, чтобы крышка была закрыта герметично и не было большого остатка мервы. На вытопку такого блина ушло около четырех часов времени.
Итак, основной минус паровой воскотопки из соковарки (как мне кажется) это более низкая производительность, чем у заводских воскотопок.
Основной плюс — низкая цена. Примерно в четыре раза дешевле, чем самая дешевая специализированная паровая воскотопка.
Вывод: если у вас небольшая пасека и вы начинающий пчеловод или пчеловод любитель — этот способ подойдет, ну, а если пасека большая, то, вероятно, что такой «помощницы» вам будет маловато.
Вот один из вариантов того, как можно сделать паровую воскотопку своими руками. Задумка интересная. Советую посмотреть.

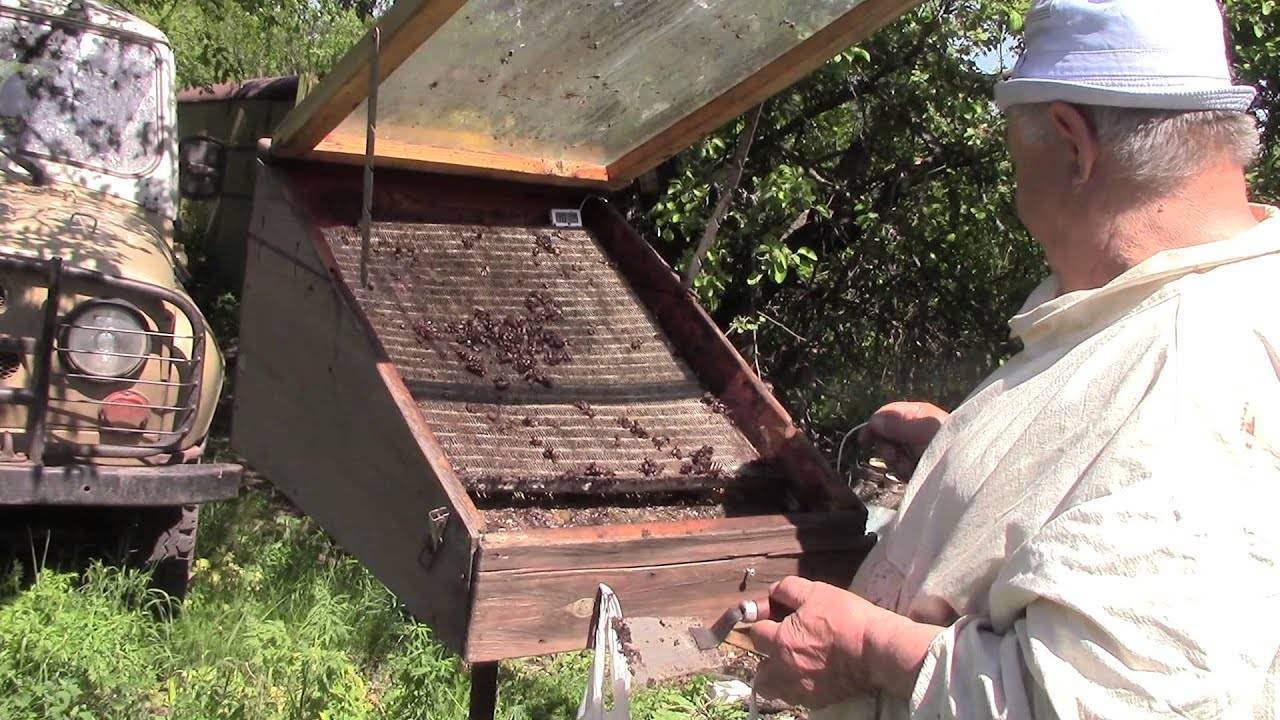

Солнечная воскотопка
Приборы, работающие от солнца, являются органическими. Они известны не только среди профессионалов, но и среди любителей. Солнечная воскотопка состоит из корытца, корпуса и противня. Чтобы сделать такое приспособление самостоятельно, нужно дерево, белая жесть или ящичная фанера. Для крышки понадобится стекло.
Принцип работы
- Солнечные лучи попадают на стекло, нагревают его, а оно, в свою очередь, прогревает противень.
- Солнечные лучи могут разогреть воск больше чем на 70°.
- Во время плавки воск стекает в специальное корыто.
- Между корытом и краем противня устанавливают специальную сетку, которая служит фильтром для плавящегося воска.
Чтобы эта модель воскотопки работала, нужно чтобы солнечные лучи попадали на ее стекло только в перпендикулярном положении.
Используя самодельную модель, можно за день переработать до 5 кг воска. Этот объем считается большим даже для профессионального пчеловода с крупной пасекой.
Виды устройства
Качество получаемого продукта, а также нюансы работы воскотопки зависят от того, как именно происходит нагрев. Без высоких температур устройство работать не сможет. Так, в зависимости от того, как происходит нагрев, выделяют несколько видов агрегата.
Паровая
Логично, что источником энергии выступает водяной пар, который может поступать двумя способами:
- из специального отсека в самом устройстве;
- из специальной емкости, соединенной с сырьем посредством трубы, которая способна выдержать высокую температуру.
В любом случае прибор работает таким образом:
- В нижний отсек бака вливается вода через трубку-удлинитель, расположенный в воронке.
- Сырье измельчается и укладывается на решетки или помещается в сетчатые мешочки. В более современных устройствах можно ставить несколько рамок.
- При закипании воды выходит пар температурой 100 градусов, который свободно проникает к восковому сырью и способствует его плавлению.
- Через фильтры (сетку) воск стекает в приемную емкость, где и охлаждается. После данной процедуры остается остаток в виде мервы.
Солнечная
Работает за счет энергии солнца, поэтому не требует затрат на электроэнергию и является отличным вариантом для регионов с преобладанием солнечной погоды. Данный вид воскотопки не только осуществляет нагрев, но и осветляет получаемый продукт.
Солнечный аппарат представляет собой стеклянный ящик, который имеет стеклянную крышку. В емкости имеется противень с отверстиями, на который и ставится восковое сырье. При нагревании стекла оно тает и постепенно протекает через отверстие в приемный резервуар. Чтобы улучшить нагревательную способность, ящик красится в черный цвет и дополняется отражателями.
В среднем при ясной погоде и температуре воздуха в 19 градусов Цельсия воскотопка разогревается до 120 градусов. Ее нужно постепенно переворачивать в сторону солнечных лучей, чтобы они проходили через стекло и влияли на воск. Чтобы прибор работал на максимуме, следует очищать стекло от любых загрязнений.
Рамочная
Такое устройство представляет собой бак прямоугольной формы, который выполняется из легированной стали и оснащен парогенератором. В его верхней части подвершены рамки, через которые вытекает растопленный воск. После он проходит через фильтры и попадает на наклонную поверхность. Далее продукт поступает в приемную емкость по специальному отверстию.
Электрическая
Конструкция этого устройства идентична солнечному виду, а единственное различие в том, что в такую воскотопку включен электроподогрев. К тому же многие устройства оснащены функцией регулировки температуры. Нагревательные элементы представлены в виде плоских инфракрасных нагревателей. Как правило, такой прибор используется в промышленных масштабах.
Центробежная
Предполагает оснащение центрифугой и парообразователем. Сырье закладывается в мешок и нагревается под давлением пара за счет вращения центрифуги. В ходе растопки воск поступает в приемную емкость по трубке-удлинителю.
Как сделать воскотопку в домашних условиях
Сделать воскотопку своими руками в домашней обстановке достаточно просто. В каждом хозяйстве наверняка есть старые бытовые приборы и утварь, которым можно дать «вторую жизнь».
Из стиральной машины
Паровой агрегат можно смастерить из стиральной машины. Основная часть состоит из бака барабаном и манжетки от люка. Также понадобятся: патрубок и шланг для слива воды, нержавеющая емкость (20 – 25 литров), таз, герметик и заглушки. Рамки для сот фиксируют крючками на бортиках емкости.
Чертеж модели легко можно найти в интернете.

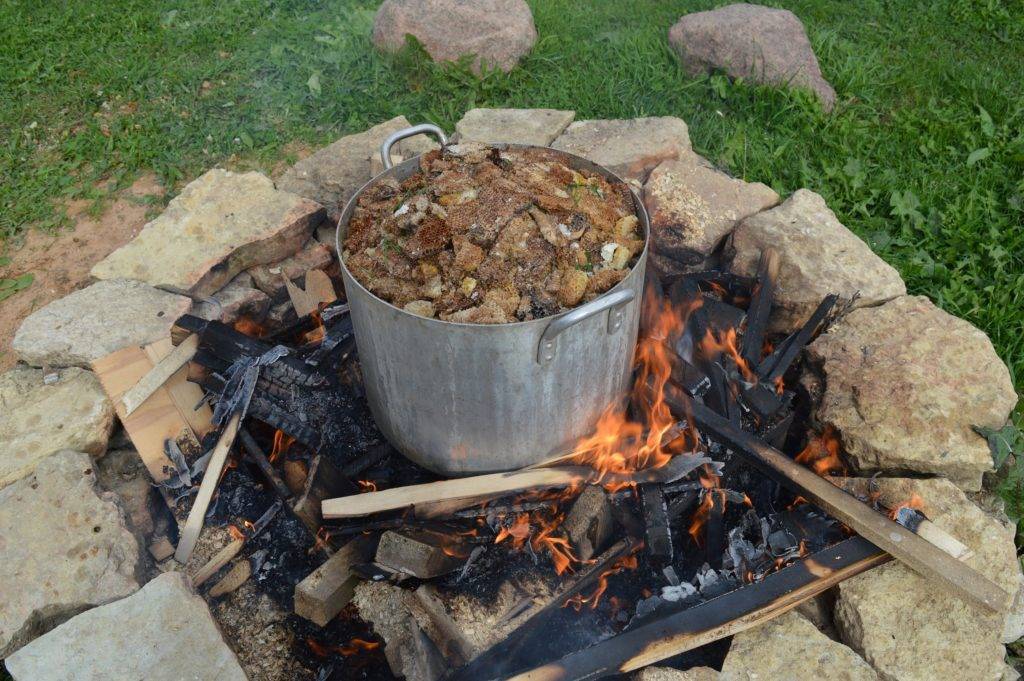

Из соковарки или кастрюли
Для получения ценного воска можно воспользоваться старой посудой. На пример, соковаркой из нержавеющей стали или алюминия объемом 6 – 8 литров. Она состоит из трех частей. При нагревании воды в нижнем поддоне, в средней части образуется пар, который растапливает сырье в верхнем отделении. Расплавленный продукт попадает в средний сектор, а оттуда вытекает в подготовленную тару через кран.
Из холодильника
Для владельцев большого пчелиного хозяйства выгодно иметь большой агрегат. Старый холодильник может послужить воскотопкой. В зависимости от габаритов, в агрегат можно загружать соты вместе с рамами (20 – 30 штук).
Для работы понадобится пустой каркас бытовой техники, проволочные сетки, шланги, емкость для подачи горячего воздуха, набор инструментов и проверенный чертеж.
Из сковородки
Пожалуй, самый простой аппарат для получения пчелопродукта можно изготовить своими руками из обычной чугунной сковороды. Для этого в центре посуды и в сборнике высверливают отверстие для шлангов. Мелкую сетку приваривают внутри днища, предварительно выстелив поверхность фольгой.
Нагревают конструкцию под солнечными лучами.
Устройство
Существует два основных вида приспособлений — солнечная и паровая воскотопка, также можно встретить и другие, менее популярные виды. Паровая модель намного эффективнее, так как позволяет получить наибольшее количество воска, в то время, как солнечная используется дополнительно.
Паровая воскотопка состоит из бака, который соединяется с помощью трубки или шланга с корпусным ящиком. Корпус содержит крышку, изготавливается из дерева. В нижней его части содержится съемная сетка из металла, через нее и стекает воск. В боковую часть корпуса вставлен шланг, через который подается пар. Для стока воска прибор оснащен краном. Внутри находятся плечики, на которые подвешиваются рамки.
Использование
В преобразовательный бак до половины наливается вода, под баком разводят огонь. Соты подвешиваются в корпус. По трубе пар подается в корпус, в результате чего соты начинают плавиться и превращаться в воск. Через сетку он стекает на дно и вытекает через краник. Иногда сетку заменяют жестяным противнем. Такие приспособления удобно использовать на маленьких и средних любительских пасеках.
Изготовление своими руками
Лучший вариант изготовления рамочной воскотопки своими руками — это применение электрический нагреватель, тэна. Нужно изготовить или найти прямоугольную или круглую металлическую емкость, желательно разъемную. Отлично подойдет старенькая пароварка. При помощи резьбы в нижней ее части закрепляется электрический тэн. Замечательно было бы сделать в емкости окошко, чтоб контролировать уровень воды. На дно устанавливается рамка с сеткой, которая становится своеобразным фильтром.
1. Воскотопка. 2. Парообразователь
На чертежах и фото вы можете ознакомиться с основными моментами изготовления. Паровая воскотопка своими руками — нет ничего проще для толкового пчеловодства!
Как можно догадаться по названию, солнечная модель работает от энергии солнца. Такой прибор состоит из корпуса, корытца для сбора воска и противня. Все изготавливается из белой жести. Можно сделать из дерева или фанеры ящик со стеклянной крышкой.
Применение
Проходящие через стекло солнечные лучи нагревают противень. Благодаря этому восковое сырье нагревается более 70 градусов. В результате этого воск и плавится, стекая в корытце. На краю противня размещается сетка, чтоб фильтровать продукт от мервы. Солнечные лучи должны падать на раму через стекло перпендикулярно. В результате, после такого процесса можно получить около 5 кг воска.
Изготовление своими руками
Сделать такую воскотопку своими руками проще простого! Нужно лишь найти подходящий деревянный ящик и накрыть его кусками стекла. Давайте немного усовершенствуем эту модель. Для начала мастерится ящик. Делается рама под стекло. Она изготавливается из дерева, закручивается саморезами. Крепятся держатели для противня и рамок. Остается вставить стекло и покрасить прибор.
1. Корпус. 2. Корыто. 3. Вытопленный воск. 4. Остекленная рама. 5. Противень. 6. Восковое сырье. 7. Бобышка. 8. Основание
На этих чертежах и фото вы можете ознакомиться с основными деталями и размерами устройства.
Центробежная
Растопить воск можно и с помощью центрифуги. Также она содержит парообразователь. Продукт загружается в целлофановые пакеты, они завязываются и равномерно размещаются по всей поверхности. При вращении ротора в центрифугу подается пар. Способ хоть и простой, но очень удобный.
Электрическая
Такое приспособление пчеловодства совмещает в себе работу от солнца и электрического нагрева. Ведь иногда простых солнечных лучей недостаточно, да и погода может не всегда позволить. Источник питания гарантированно продолжит свою работу, не отвлекая вас от дел.
Как сделать своими руками
Для изготовления электрической модели своими руками можно использовать сборные детали с различных приборов. Деревянная доска прекрасно послужит для основания. Для нагрева используется нагреватель кухонной плиты. Термоконтакт от утюга станет отличным решением во избежание перегревов. Под нагревателем укладывается и термоизолируется лист из алюминия. Над нагревателем располагается жестяная сетка. Воскотопка прикрывается стеклом.

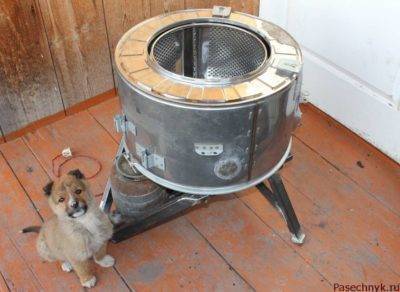

Как изготовить воскотопку из устаревшей стиральной машины
Из старых советских стиральных машин типа «Рига» или «Ока» также можно сделать топку для воска, но порядок действий будет отличаться.
- Разобрать стиральную машину и удалить все внутренние элементы, оставить только бак и корпус.
- Снизу корпуса в 20 см от края прорезать небольшое окошко размерами от 20 до 30 см для закладки дров.
- В верхней части каркаса отступить от края 5-7 см и по окружности выполнить 3 отверстия для выхода дыма.
- Изогнуть штуцер, установленный в баке для слива воды, вместо активатора сделать герметичную заглушку и закрепить ее болтами или заглушками. Поместить бак в корпус стиральной машины.
- Сверху корпуса закрепить металлическую скобу шириной от 4 до 5 см и толщиной от 6 до 8 мм. В центре просверлить отверстие с резьбой М16 и вкрутить винт длиной 40 см с ручкой в форме буквы Г.
- Установить конструкцию на кирпичи, залить воду так, чтобы до края оставалось от 10 до 15 см.
- В капроновую сетку или холщовый мешок поместить высушенное сырье и положить в бак.
- Развести сильный огонь, когда воск начнет плавиться, разминать его и придавливать ко дну.
- Когда процесс плавки воска завершится, на дно опустить металлическую решетку.
- Отжать выплавленный воск винтом через скобу, накрыть тканью или пленкой и оставить до полного остывания.
- Вытащить готовый воск и подсушить в темном помещении.
Такими простыми способами владельцы пасек могут перерабатывать отходы воска в бытовых условиях. При отсутствии затрат они смогут получить воск для собственных потребностей или же для последующей продажи.
Создаем солнечную воскотопку: алгоритм действий
Чтобы получить качественный результат, процедуру изготовления следует проводить в соответствии со следующим алгоритмом:
Солнечная воскотопка своими руками
Подготовьте чертеж, в котором рассчитайте размеры каждой детали. Удобнее всего указывать размеры деталей в мм. Можно воспользоваться готовыми вариантами, которые обычно представлены в учебниках по пчеловодству или у специалистов по изготовлению воскотопок. Далее будут представлены размеры определенной воскотопки — можно работать по ним.
Из деревянных досок изготовьте 4 детали одинакового размера — 600 х 200 мм.
Из фанеры изготовьте квадрат со сторонами 600 мм — равной стороне стенки воскотопки. Примерьте стенки и дно. Если детали выполнены ровно и подходят друг другу, то возможно их соединить при помощи гвоздей либо саморезов.
Теперь изготавливаем крышку. Для начала потребуется изготовить 4 планки из деревянных досок со сторонам 650 мм х 100 мм. Все их соединяем между собой гвоздями или саморезами. Как вы заметили, крышка несколько больше корпуса — это необходимо для того, чтобы защитить воскотопку от природных катаклизмов. Например, дождя.
По периметру крышки подбираем квадрат из стекла, затем устанавливаем его в раму.
Только после этого крышку можно прикреплять к основанию. Делается это с использованием петель. В результате вы должны получить подходящую откидную крышку.
На дно помещается противень, а в нижнюю часть — емкость для сбора воска.
Осталось сделать фильтр. Существует два способа для установки фильтра. Во-первых, можно установить сетку в дне противня и изготовить щелку для стекания. Во-вторых, можно установить противень изначально под наклоном, с трех сторон для него сделав бортики, а с четвертой — сетку.
Воскотопка готова! Теперь можно проводить эксперименты, усиливая её действие. Например, можно поставить устройство под наклонным углом, чтобы больше солнца проникало внутрь, либо покрыть воскотопку темной краской, которая притянет больше солнечной энергии.
Основные виды воскотопок
Сырье, как уже отмечалось выше, обрабатывается при высоких температурах. В роли источника энергии может выступать электричество и даже вода. И в зависимости от этого выделяют такие типы устройств:
- паровые;
- солнечные;
- электрические;
- центробежные.
Преимущество этих видов состоит в том, что их можно без проблем сделать своими руками.
Паровые
Особенность конструкции в том, что перетопка воска происходит прямо с рамок. Цена магазинной воскотопки подобного типа будет зависеть от материала (алюминиевые дешевле, чем из «нержавейки») и производителя. Как вариант, такой механизм можно изготовить в домашних условиях.
Посредством трубки-удлинителя (она располагается в воронке) воду заливают в нижний отсек бака. Необходимое количество воды напрямую зависит от объема изделия.

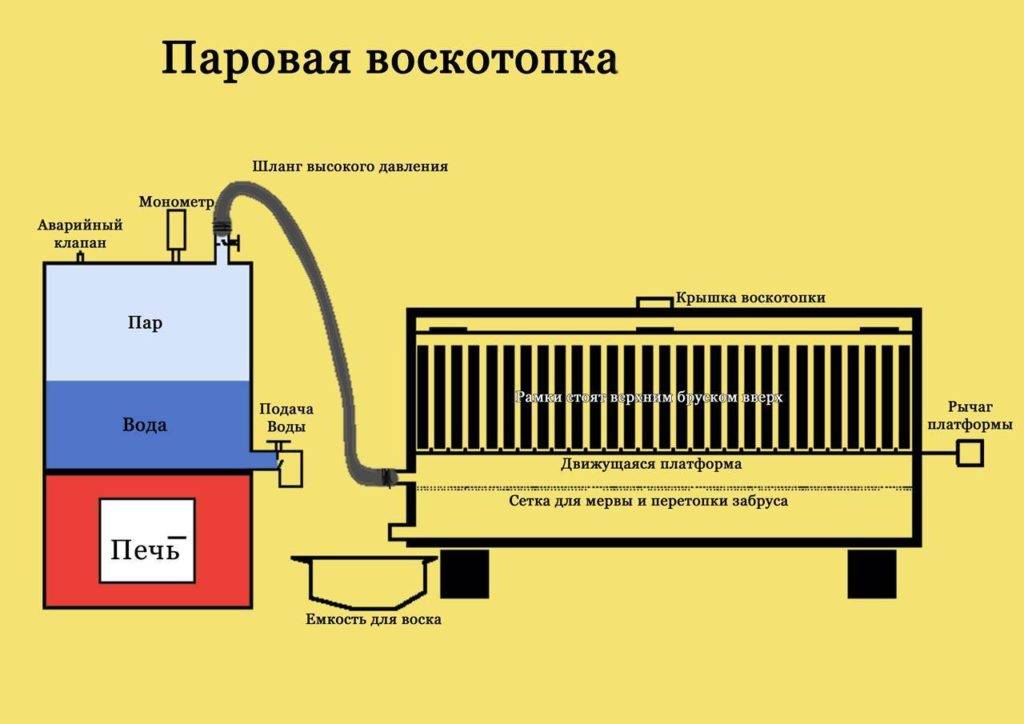

Схема паровой воскотопки
Воскотопка для пасеки
Далее емкость с сырьем нужно поместить в бак. Когда вода закипит, пар начнет выходить через трубку. В результате воск, растапливаясь под его воздействием, будет стекать через сетку, попадая на верхнее дно приспособления.
Солнечные
Подобная воскотопка представляет собой ящик, задняя стенка которого расположена выше передней. Обычно изготавливается из досок толщиной 20-25 мм.
Крышка конструкции состоит из двух частей:
- деревянная – она предназначена для накрывания конструкции, пока ее не используют;
- застекленная рама – с одним, изредка с двумя стеклами. Пчеловоды используют крючки, чтобы рама плотнее прилегала к корпусу.
Внутри корпуса располагается покрытый оловом железный противень и «корытце». Именно здесь будет размещаться сырье. При этом сам ящик устанавливается на деревянный столб.
Мнение эксперта
Пономарев Сергей Степанович
Пчеловод с 30-летним опытом, кандидат технических наук
Чтобы было легче поворачивать конструкцию, желательно сделать крестовину. Порой воскотопку устанавливают под углом, дабы больше солнечных лучей проникало.
Пример солнечной воскотопки
Сырье, которое нужно перетопить, укладывается на сетку, расположенную между противнем и рамой. Благодаря сетке предотвращается попадание личинок, разных примесей и прочего
Также важно, чтобы сырье не касалось застекленной рамы. После этого воздух под стеклом нагревается солнечными лучами, воск начинает плавиться и падать на железный противень небольшими порциями
А с него, соответственно, стекать в «корытце».
Для улучшения характеристик солнечные воскотопки по-разному модернизируются. К примеру, часто их красят в черный цвет – так поглощение лучей возрастает. При температуре воздуха +19 и ясной погоде приспособление может разогреться до +120 градусов. Причем его нельзя оставлять на одном и том же месте – конструкция должна периодически поворачиваться в сторону солнца.
Электрические
Подобные конструкции позволяют достаточно быстро вытопить воск. Как правило, речь идет о воскотопках заводского производства, ведь при эксплуатации самодельных устройство риски будут высоки. Нагрев в электрических моделях может осуществляться за счет пара либо элементов накаливания.
Центробежные
Такие устройства функционируют за счет центрифуги и парообразователя. Сырье, помещенное в мешочек, нагревается паром при вращении ротора. Далее растопленный воск поступает посредством трубки-удлинителя.
Особенности водяной воскотопки
Практически любую воскотопку можно сконструировать своими руками. Водяная конструкция не является исключением. Многие путают ее с паровым прибором, однако это разные устройства. Вам подойдет любая емкость, к примеру алюминиевая кастрюля, заполненная водой на 1/3. В нее устанавливают аналогичную кастрюльку меньшего объема, в которой имеются просверленные отверстия. В маленькую кастрюлю необходимо поместить предмет для перетопки, а затем накрыть все металлической сеткой (крыша) и отправить на плиту.
Когда воск полностью расплавится, воскотопку снимают с плиты, утепляют и выдерживают до тех пор, пока не стекут все остатки пчелиного продукта. Через определенный промежуток времени образовавшийся воск разделится на два слоя. Верхний слой – мерва, а нижний – обычный воск. Их нужно аккуратно разделить между собой, чтобы отправить воск на переплавку повторно. Многие пасечники пропускают мерву через пресс-воскотопку.
Процесс создания воскотопки из стиральной машины
Основное предназначение воскотопки – добыча воска, находящегося в пчелиных сотах. В зависимости от особенностей конструкции, она имеет несколько разновидностей. Принцип работы заключается в том, что с помощью пара добывается воск. Данная конструкция пользуется огромным спросом на современных пасеках. Паровая воскотопка является отличным прибором, с помощью которого увеличивается прибыль с пасеки. Основной плюс устройства заключается в том, что его можно легко сделать своими руками.
Особенности модели
Самодельная воскотопка имеет специальный принцип функционирования, который основывается на использовании низких температур плавления пчелиной продукции. Все большие пасеки предпочитают паровое устройство, так как с его помощью можно получить намного больше данного сырья, чем от солнечной.
В основном, данная конструкция имеет два элемента:
- корпус, в котором происходят все основные процессы;
- крапельный парогенератор, вырабатывающий пар.
Благодаря влиянию пара происходит постепенное плавление воска, который плавно стекает на сетку, оснащенную большими ячейками. Далее воск продвигается на сетку с маленькими ячейками. Их главное предназначение – очищать воск от различного мусора. После этого сырье проникает в поддон наклонный, который подогревается с помощью пара. По его поверхности воск стекает в емкость, где остывает, и получается конечный вариант данной продукции пчеловодства.
Процесс изготовления
Сделать такую воскотопку можно своими руками. Ее можно соорудить из фляги, бочонков для пива, скороварки, ульев, старого холодильника или стиральной машины. Чтобы сделать данную воскотопку, можно использовать старую машинку для стирки. Рассмотрим вариант на примере Риги или Оки, из которых необходимо изъять все детали, а именно реле, мотор и прочее
Важно оставить каркас, а также бак
В каркасе необходимо сделать окно, предназначенное для осуществления топки, учитывая двадцатисантиметровое расстояние от кромки снизу. Затем следует отступить на семь сантиметров от верхней кромки, расположенной в каркасе бака, чтобы проделать 3 отверстия для выхода дыма. Они должны быть равномерно расположены по всей окружности.
Затем необходимо реконструировать бак. Для начала следует замять и загнуть штуцер, роль которого – слив воды. Также понадобятся 2 нержавеющие или алюминиевые шайбы, содержащие асбестовые прокладки, чтобы наложить на место снятого активатора. Далее все стягивается болтом, диаметр которого около двенадцати миллиметров. По желанию можно прикрепить заклепки по всей окружности бака. Затем детали вставляют в каркас.
Конструкция располагается на пяти кирпичах, которые установлены с маленьким промежутком по всей окружности. Сверху бака устанавливаем металлическую скобу. Она должна обладать такими параметрами: толщина – семь миллиметров, а ширина – около сорока пяти миллиметров. В середине скобы нужно просверлить отверстие, чтобы нарезать характерную резьбу, а именно – М16, а также вкрутить винт, длина которого – 400 миллиметров. Что касается винта, то его ручка на конце должна быть Г-образной. Паровая воскотопка готова к использованию.
Специфика функционирования
Представленная паровая установка для топки воска работает очень хорошо. Вначале подготавливается вымоченная сушь, которая загружается в мешок холщовый, затем плотно завязывается. Мешок отправляется в бак, который наполняют дождевой водой. Не нужно доливать до верха около десяти сантиметров.
Далее можно приступать к разведению огня в топке. Учитывая степень плавления, временами можно мять мешочек. Когда наступает окончание процесса плавления, необходимо взять решетку эмалированную, надеть скобу, а затем опустить ее в бак
Важно хорошо закрутить винт, чтобы отжать воск. Все накрывается старым плащом или кошмой, оставляется до тех пор, пока не остынет
Затем можно снять скобу.
Есть ли способы вытопки воска без воскотопки
Если пасека маленькая или пчеловод только начал заниматься разведением насекомых, то существует несколько способов переработки сырья без воскотопки.
На пример, переработать содержимое старых рамок (вощина, забрус), в мелкую пыльцу с помощью миксера. Затем замочить массу на 3 – 4 часа в емкости с водой для очистки (мусор всплывет на поверхность тары). После этого наполняют посуду теплой водой и оставляют для замачивания на 2 – 3 дня.
Вымоченную смесь ставят на огонь и доводят воду до кипения. Затем мощность пламени убавляют, чтобы пчелопродукт начал топиться (1.5 – 2 часа). Затем жидкость переливают в другую посуду и дают застыть.
Небольшое количество сырья можно обработать в банке, которую необходимо поставить в кастрюлю с водой и кипятить.
На просторах «мировой паутины» можно узнать и другие варианты вытопки качественного продукта. На форумах пасечники делятся полезными советами, относящимися к пчеловодству.
