Колодезный журавль: как сделать своими руками + фото в ландшафте

Выбор способа копки

Работы по подготовке шахты колодца могут быть выполнены открытым, либо закрытым способом. Открытый метод наиболее подходит для участков с уплотненной почвой.

Данный метод имеет ряд положительных моментов: помогает обеспечить более комфортные условия во время проведения работ; значительно облегчает борьбу с каменистыми отложениями.

Для проведения работ на местности с сыпучим грунтом, следует воспользоваться закрытым вариантом. Плюсы подобного метода: гораздо меньше приходится копать землю; исключено применение специальной техники и осыпание грунта.

Чтобы было легче определиться с вариантом проведения работ, необходимо предварительно выкопать небольшую, метровую яму. Если стены ямы держатся крепко – использовать открытый метод, в случае осыпании грунта — закрытый.

В некоторых случаях, если изначально был выбран открытый способ, но после углубления ямы началось осыпание грунта, следует приостановить работы и далее использовать закрытый метод.

Технология изготовления колодезного журавля + видео

Обустроить колодец с журавлем не получится, если местность заболоченная, или когда участок периодически затапливается паводковыми водами.

В поперечном сечении колодец может быть любой формы. Чаще всего это квадрат или круг. В первом случае стенки выкладываются из бревен, во втором монтируются железобетонные кольца. Сруб предполагает, что все швы заделываются, чтобы герметизировать конструкцию. Разбухая, древесина увеличивается в объеме, и сама закрывает все щели.

Бетонные кольца – универсальный элемент, но их не получится уложить без крана ввиду большого веса. Но главное, чтобы в колодце с журавлем была вода. Копать нужно до уровня, на котором она заполняет пространство на 40-80 см. При этом расстояние от воды до поверхности воды до горизонта не должно быть больше хода рычага со стороны ведра при перемещении в пределах крайних точек.

Инструменты

Весь процесс выполняется при наличии:

  • лопаты;
  • электролобзика;
  • нождачки;
  • измерительных принадлежностей;
  • уровня;
  • гаечного ключа;
  • шуруповерта.

Помощник потребуется, когда придет время устанавливать несущую опору и собирать конструкцию.

Первая часть

  1. Создается чертеж.
  2. Роется колодец.
  3. Изготавливается опора из бруса 2,7 метра на 10х10 см., прямоугольник 100х50 мм, круг диаметром не менее 100 мм.
  4. К опоре прикрепляются два 2 «пасынка» из металлопроката. Это может быть швеллер, двутавр или уголок.
  5. Выкапывается яма метр на метр. Опора раскрепляется в вертикальном положении. Правильность постановки проверяется уровнем. Зазор между поверхностью земли и брусом – 15 см и более.
  6. «Пасынки» бетонируются. Монолитная конструкция должна быть армированной. Не обязательно делать основание вровень с горизонтом. Поверх него можно уложить плитку или обустроить газон.
  7. Выдерживается пауза в работах, пока бетон не наберет достаточную прочность. Марки М200 достаточно. Нагружать конструкцию можно на 7-е сутки, когда бетон наберет 60% прочности. В холодное время придется выждать до 27 суток.
  8. Изготавливается стрела колодезного журавля. Для этого используется брус с сечением 50 на 50 мм. Если глубина залегания водоносных пластов 4 м., то стрела делается не менее 3,2 м.
  9. Монтируется шарнирное соединение стрелы с опорой. Понадобится два железных уголка и монтажная шпилька М10. Еще две шпильки М8 нужны, чтобы закрепить уголки на несущей стойке.

После этого колодец с журавлем еще не готов, и нужно сделать шест. Это штанга, которая прикрепляется к рычагу, и к которой с другой стороны приделывается крюк для ведра. Для шеста используется легкая дюралевая труба. Чтобы скрыть металлический блеск ее можно оклеить водонепроницаемой самоклеющейся пленкой. В продаже можно найти трубки с полимерным покрытием. Это для того, чтобы исключить контакт металла с водой.

Вторая часть

Штангу также можно изготовить из древесины. В этом случае ее поверхность нужно отпалировать, или как минимум отшлифовать. Для этого пригодится наждачная бумага или шлифовальная машина. Это делается с целью исключить вероятность загнать под кожу занозы. В любом случае длина жерди будет около 2,2 метра. С одного торца прикрепляются элементы крепления к рычагу, с другого – дюралевая или оцинкованная цепь с крюком для ведра, а лучше, карабин.

На заключительном этапе необходимо произвести балансировку. Для этого опытным путем определяют место крепления контргруза. В качестве утяжелителя используются бревна или металлические брусы. Конструкция собирается при помощи шпилек М8 таким образом, чтобы нормальное положение ведра было поднятым.

Оформление опоры колодца

Чтобы невзрачную опору с металлическими швеллерами превратить в цветущую горку, понадобятся удобрения и семена. Вокруг стойки копается канава и заполняется компостом. Вьющиеся растения лучший способ не просто спрятать неказистые постройки и столбы, а сделать их привлекательными, радующими глаз. Для украшения опоры можно высадить душистый горошек, гортензию, клематисы или декоративную фасоль. Через несколько недель место возле колодца превратится в маленький благоухающий сад.

Вариант оформления колодца

Один из вариантов – расставить вокруг колодца вазоны и горшки с цветами. Настоящие умельцы с золотыми руками делают из балансира фигуры журавля, раскрашивая деревянный или стальной каркас под птицу, дополняя конструкцию декоративными элементами.

Колодезный журавль это отголосок прошлого, но его функциональность и декоративная привлекательности востребованы и в наши дни.

Не забудьте оценить статью:

Сборка и монтаж декоративного колодца своими руками от начала до конца

Не стоит размещать деревянный колодец в закрытом для взора месте. Чтоб его очертания гармонично смотрелись в окружающей обстановке, нужно позаботится об озеленении территории, это может быть как кусты, клумбы и прочее, также такой колодец не плохо будет сочетаться с неким каменным облагораживанием….Данный декоративный элемент способен преобразить ландшафт любой усадьбы. С его помощью можно красить любой сад своими руками и придать дворику оригинальности.

Видео инструкция

Если вы решили соорудить его своими руками, — должны знать, что в качестве основания для такого колодца необходима большая емкость. Вполне сгодится объемная цистерна или бочка. Вышеуказанные элементы конструкции устанавливаются глубоко в землю. Предварительно на дно вырытой ямы засыпается слой песка. После монтажа емкости щели следует заполнить землей или щебнем.

Стены

сборка стен декоративного колодца

  1. Используя столярный угольник, на досках для стенок разметить положение вырезов.
  2. На мелкозубой пиле с помощью двусторонней липкой ленты отметить глубину спилов, и только после этого сделать в отмеченных местах два одинаковых пропила.
  3. С помощью стамески убрать промежутки между спилами.
  4. Поверхность пазов зачищается напильником, а фрезу используют для округления досок.
  5. После этого собирается стенка, вставляя доски пазами одна в другую.
  6. Каждую вторую доску нужно распиливать вдоль на две половинки и на верхнем венце.
  7. С помощью клея и шурупов к верхним доскам крепятся деревянные накладки.
  8. Парапетные доски требуют раскройки.
  9. Доски соединяются клеем, а к накладным стенкам ввернутыми снизу шурупами. В парапетных досках, снизу необходимо выбрать четыре паза, где будут крепиться стойки каркаса.

Каркас

собираем каркас колодца

  1. Взять сосновые доски размером 20 на 96 мм. На них сделать контуры деталей стоек. Выпиливать лучше всего при помощи электролобзика.
  2. На изгибах могут быть неровности. Их убирают за счет шлифовального валика, который закреплен сверлильной стойке.
  3. На стойках делаются уступы, на них будет крепиться крыша. Углы отмечаются столярным угольником.
  4. Отверстия под шканты высверливают на торцах опор под ворот.
  5. Отверстия под оси высверливают в опорах для ворота. Соединенные клеем стойки и опоры на время скрепляют струбцинами, при этом между опорами необходимо поместить дистанционные прокладки.
  6. Стойки скрепляются с поперечными связами только не на четырех, а на двух с каждой стороны.
  7. С внутренней стороны стойки колодца соединяются болтами в углах стенок.
  8. Если материал большого размера, то электролобзик — может съехать в сторону. В этом случае лучше всего делать вертикальные надрезы.

вот так выглядит готовый деревянный декоративный колодец

деревянное основание с ножками

Этапы изготовления

А теперь приступим к пошаговой инструкции.

  • Пластиковая емкость – это туловище. К нему мы и будем крепить остальные части. Шея – это проволока, которая обложена кусочками пенопласта, зафиксирована скотчем. Скотчем же прикрепим шею к туловищу, то есть ко дну пластиковой бутылки.
  • Кусочек пенопласта насаживаем на шею – это голова. Стараемся скруглить его.
  • Бедра также делаем из пенопласта, вставив равные кусочки с обеих сторон горлышка бутылки. Все фиксируем скотчем.
  • Ноги будут из отработанных уже электродов. Но подойдут и металлические прутья равной длины, и просто в несколько раз аккуратно сложенная проволока.
  • В качестве клюва будет длинный гвоздь. На него можно насадить кусочек дерева.
  • Перед нанесением монтажной пены проверяем надежность опоры.
  • Поверх получившегося макета наносим своими руками монтажную пену.
  • Шлифуем. Все лишнее нужно аккуратно обрезать.
  • Акриловыми красками нужно покрасить скульптуру.
  • В хвост и крылья можно вставить самые настоящие перья.

Вот и наша садовая птица!

Оборудование колодца

Оптимальным временем для сооружения колодезной шахты признается засушливый период в конце лета, характеризующийся снижением уровня грунтовых вод до минимального показателя. К месту размещения предъявляются жесткие требования, предусматривающие удаленность от сточных канав, помойных и выгребных ям, септиков, скотных дворов и прочих источников загрязнения.

Возвышение оголовка над поверхностью земли на 0,8 м обеспечивает защиту конструкции от засорения мусором и пылью. Выступ предотвращает обледенение при отрицательных температурах. Для препятствия стеканию грязной воды в колодец рекомендуется оборудовать по периметру кирпичную или каменную отмостку.

Защитить стены колодезной шахты от обрушения позволяет крепление камнем, кирпичом, бетонными кольцами или деревом. Стволу придается форма круга, квадрата или многоугольника. На стенках фиксируются чугунные скобы, облегчающие спуск для проведения ремонтных или сервисных работ.

Дно колодца покрывается слоем песка, щебня или гальки. Повышению притока воды способствует заглубление нижнего участка шахтного ствола в водоносный горизонт или придание ему формы шатра.

Монтаж сруба

Колодец из деревянного сруба схематично.

Для установки сруба применяются очищенные от коры, оструганные и ошлифованные бревна без сучков и трещин. Подходящим материалом для надводной части являются сосна и ель. Дерево, из которого изготовлен венец, соприкасающийся с водой, должно быть устойчивым к вредителям и гниению. Такими качествами обладают лиственница, ольха, дуб, вяз.

В колодцах глубиной до 6 м допускается монтировать сруб внутри готовой шахты, если ее стены устойчивы. После откачки воды дно выравнивается и покрывается слоем фильтрующего материала. Над установленной деревянной рамой, выполняющей функции основания, сооружаются венцы.

При глубине колодца больше 6 м рекомендуется использовать верхнее наращивание сруба. Нижняя кромка рамной конструкции заостряется, способствуя ее проседанию под действием силы тяжести по мере углубления шахты.

Шахта из бетонных колец

Укрепление колодезной шахты бетонными кольцами позволяет увеличить прочность и срок эксплуатации конструкции. Недостатком этого способа является большой вес блочных изделий из бетона, требующий использования специализированной техники для их установки в колодец.

Бетонные кольца поочередно опускаются в шахтный ствол. В качестве альтернативного метода применяется постепенная выемка грунта из-под базового блока, под собственной тяжестью погружающегося в колодезную шахту. Следующее кольцо устанавливается поверх предыдущего по мере заглубления конструкции.

Замковое соединение обеспечивает надежную фиксацию и облегчает стыковку деталей при монтаже колец. При отсутствии замка крепление выполняется металлическими скобами. Промежутки между бетонными блоками заполняются вяжущим раствором.

Монтаж бетонных колец.

Одним из преимуществ этой технологии является отсутствие необходимости сооружения колодезного оголовка, т.к. защитные функции выполняет верхнее кольцо, возвышающееся над поверхностью.

Конструкция крана

Самодельный декоративный грамотно сделанный кран на даче станет полноценным элементом дизайна ландшафта участка. Для красивого дизайна нужно учитывать другие постройки и составляющие придомовой территории.

Для украшения завода опорной части крана, клумба выкапывают вокруг него. Удобряйте перегноем и сажайте вьющиеся растения. Например, простой фасоль украсит подставку для журавля красивыми цветами, обвивающими основу.

Изготовление наземной части в виде крана – популярный вариант для колодцев такого типа.

Помимо знаменитой птицы, чтобы соответствовать названию колодца, его часто украшают в виде еще одного живого существа: жирафа, лисы, слоненка, аиста.

Детям понравится исполнение журавля в виде сказочных персонажей или героев мультфильмов.

Технология изготовления колодезного журавля

Порядок установки журавля на колодце:

  1. Опору делают деревянного бруса, обработанного антисептиком. Если установить и закрепить стойку на железобетонной плите, а низ бруса просмолить, ноги журавля прослужат дольше.
  2. Для защиты от гниения к стойке-«бабе» с разных сторон крепятся 2 металлические трубы, т.н. «пасынки». Опору заглубляют на 1 м и выравнивают.
  3. Для устойчивости в яму вокруг опоры заливают бетон. Пока бетонный раствор не застыл, стойка фиксируется подпорками.
  4. Крепление балансира к опоре выполняют шарнирно на стальной оси или шкворне. Коромысло изготавливают из жерди или металлической трубы.
  5. К длинному концу балансира крепится шест или цепь. К «носу» журавля подвешивают ведро или бадью. Чтобы емкость опрокидывалась и набирала воду, к верхней ее части крепят груз.
  6. Короткое плечо коромысла утяжеляют противовесом. Вес контргруза рассчитывают так, чтобы полное ведро поднималось непосредственно балансиром или с минимальными усилиями рук.

Домик

Как правило, для декоративных колодцев на приусадебном участке устанавливают навес-домик, что обеспечивает шахте дополнительную элегантность и в то же время защищает оголовок и отверстия колодца.

Часто используются домики двух видов:

НазваниеОписание

Как беседка

Беседка предопределяет присутствие небольшого сооружения вокруг колодца, имеющего стены, окна и крышу.

Как шатер

Шатер изготавливается в качестве крыши, форма которой бывает разной. Крыша монтируется на опорных столбах, их может быть два либо несколько. Столбы вкапываются в землю. У шатра нет стен и фундамента.

Декоративный стиль

До того, как провести декорирование дачного колодца, следует определиться со стилем. Строение должно прекрасно вписаться в ландшафт участка, а по стилю выполнения не идти в разрез с основным зданием.

Применение декоративного стиля

Различают несколько главных разновидностей декорирования колодцев:

  • Деревенский стиль;
  • С восточными мотивами;
  • Современный стиль либо модерн;
  • Колодец-образ.

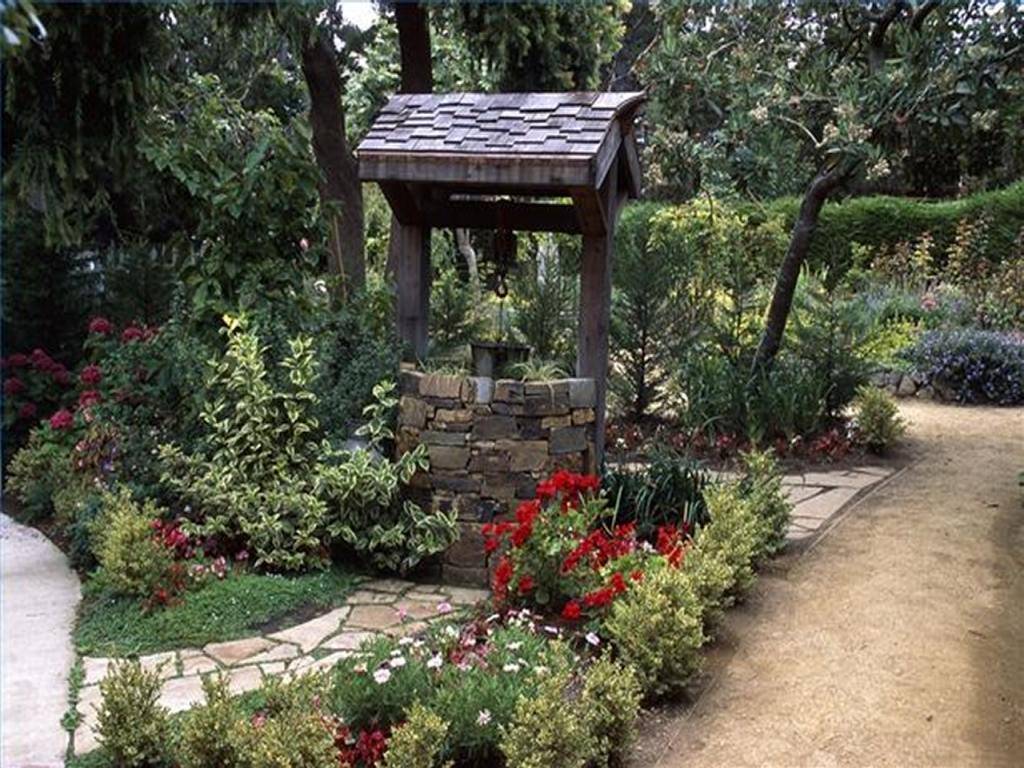

Деревенский стиль

Этот стиль определен применяемыми материалами и сопутствующим оформлением.

Для осуществления деревенского стиля нужно соблюдать следующие правила:

Применяем деревенский стиль

  • Природный материал для отделки колодца (дерево, камень)в разных цветовых комбинациях;
  • Возле оголовника нужно выложить площадку из камня, гальки или булыжника;
  • Крыша должна обладать тем же покрытием, что и крыша главного здания;
  • Возле колодца нужно посадить цветы (бархатец, петунию, циннию);
  • Хорошо, если возле нашей конструкции установите лавочку из дерева.

https://youtube.com/watch?v=KJJflehg_WU

Восточный стиль

Чтобы обустроить дачные декоративные колодцы в восточном стиле, нужно соблюдать тенденции этого дизайна:

Использование восточного стиля

  • Материалом может быть только натуральное древо, допускается применять камень либо мелкую гальку;
  • Обязательно присутствие талисманов по теме. Их можно устанавливать как отдельный экспонат, так и использовать в качестве элементов дизайна;
  • Крыша сооружается в форме сферы с отличительной особенностью — загибами вверх у нижнего основания;
  • Оформление крыши осуществляется из мелкой и мягкой черепицы;
  • Прекрасно будет выглядеть, если вы окружающее пространство украсите деревьями хвойных пород: можжевельником и сосной.

Стиль модерн

Для стиля модерн используются искусственные материалы декора, с которыми гораздо проще работать, их стоимость гораздо меньше. Современный стиль не ограничен по формам, и его можно определить лишь применяемым материалом.

Применяем стиль модерн

Для соблюдения стиля модерн нужно выполнять некоторые критерии:

  • Использовать современный материал (плитку, поликарбонат, профильные листы, стекло и металл, сайдинговые панели, кирпич);
  • Оголовок, как правило, выкладывают красным кирпичом либо декоративным камнем;
  • Для навеса опоры выполняют из профиля металлического с кованными декоративными элементами;
  • Рядом сооружается лавочка металлическая с деревянным настилом либо мангал.

Другие варианты

Стиль кантри. Каркас можно изготавливать из деревянного бруса, а стенки обить досками, вагонкой и другими материалами.

Декоративная конструкция

Затем устройство обкладывается булыжником, выкрашивается в различные оттенки отдельные камни. После этого навес делается в стиле кантри, можно добавить в виде резьбы традиционную отделку, но узоры должны быть угловато-квадратной формы, а не круглой.

Китайский или японский стиль. Для сооружения берутся камень и дерево. Надстройка изготавливается из деревянных досок, а нижняя ее часть в месте сопряжения с землей выкладывается большими камнями или валунами. Устройство навеса нужно обязательно (см. Как сделать навес над колодцем: проведение работ и выбор материала). Китайцы очень тщательно защищает свои колодцы. Для оформления можно использовать различные амулеты, прописать любые иероглифы. Форма крыши выполняется традиционно: с загнутыми кверху углами и покрывается черепицей.

Колодец-образ

Подобные разновидности играют исключительно декоративную роль и сооружаются для того, чтобы украсить участок. Но этот стиль можно применять и для установки источника.

Установить колодец-образ

Обустройство и правила эксплуатации колодца

Чтобы обеспечить чистоту воды, необходимо исключить попадание в шахту мусора и верховодки. Нужно закрыть колодец или сделать оголовок, который можно оформить так, чтобы он стал украшением участка. Для того, чтобы верховодка не попадала внутрь, рекомендуется сделать отмостку.

Потомственные строители колодцев настаивают на сооружении вокруг оголовка замка из утрамбованной глины. При использовании бетонных колец делать этого не следует. Зимой вода, находящаяся у поверхности грунта, будет замерзать и увеличиваться в объеме. Так как глина является пучинистым материалом, верхнее кольцо может подняться. При этом стыки потеряют герметичность.

Еще один миф – необходимость устройства донного фильтра. Существует множество мнений, что дно колодца необходимо защищать. Для этого советуют использовать щебень, доски лиственницы, пластиковую сетку. На самом деле ничего делать не нужно. Практической пользы от такого фильтра не будет, а чистку колодца от песка или ила он усложнит.

Забор воды из колодца необходимо производить так, чтобы никогда не выкачивать его полностью. Самый благоприятный режим – когда воды остается не менее половины объема. Если откачивать быстрее, то вода будет поступать в шахту очень быстро. При этом в колодец будет затягиваться песок, вода будет грязной и непригодной для использования.

Затраты на устройство составят примерно по 4500 рублей за одно кольцо и 1500 рублей за герметик. При условии правильного обустройства и эксплуатации даже бюджетный колодец на даче способен без проблем обеспечивать водой небольшой дом в течение почти полувека.

Технология изготовления колодезного журавля

Древнейшие модели колодца-журавля с использованием ближайших деревьев в качестве опоры были известны древним египтянам. Позднее они использовались для полива в Месопотамии. Принцип устройства подъемного механизма остался прежним – это рычаг, имеющий на одном плече противовес, а на другом ведро для воды. При грамотном расчете массы противовеса полное ведро поднимается без физических усилий.

а — с помощью ворота; б — с помощью журавля; 1 — ворот; 2 — веревка или цепь; 3 — перевес журавля; 4 — противовес; 5 — баба журавля (столб с развилкой)

Таблица соотношения параметров колодца

Для работы понадобятся материалы:

  • шпильки и гайки;
  • саморезы;
  • металлическая цепь;
  • деревянный брус сечением 50×100 мм;
  • дюралевая трубка или тонкая жердь;
  • груз весом 18 кг;
  • ведро 9 л;
  • стальные уголки;
  • трубы сечением 50 мм.

Инструменты:

  • лопата;
  • электрический лобзик;
  • шуруповерт;
  • гаечный ключ;
  • наждачная бумага.

Первый этап – установка опоры высотой 2,7 м. Для стойки журавля используется брус 50×100 или 100×100 мм. Прочность основание обеспечит отсутствие контакты дерева с землей. Для этого опора соединяется с «пасынками» – двумя металлическими трубами или швеллерами длиной по 2,5 м. «Пасынки» фиксируются шпильками с двух сторон бруса.

Выкапывается яма глубиной до 1 м, в которую помещается стойка. Установленную опору выравнивают по вертикали. Между брусом и поверхностью земли должно оставаться расстояние не менее 15 см. Металлические детали бетонируются. На 2-3 недели, пока раствор наберет прочность, устанавливаются подпорки.

Чертеж колодезного журавля

Третий этап. Шест для опускания ведра в ствол должен выполнять движение, не задевая стенки. Материалом для этой детали может служить полая дюралевая трубка, обклеенная водостойкой пленкой или жердь. Длина шеста составляет 2,2 м, если он изготавливается из древесины, то поверхность жерди тщательно полируется наждачной бумагой, чтобы избежать повреждения рук при использовании механизма.

Ведро (вверху) и цепочка из шеста (внизу)

К верхней части шеста крепится оцинкованная цепочка длиной около 1 м, она соединяет деталь со стрелой. В нижней части шеста закрепляется такая же цепочка, только вдвое короче. К ней крепится ведро объемом 9-10 л или бадья.

Колодезный журавль готов, осталось декорировать конструкцию.

Устройство колодца-журавля

Конструкция состоит из 2 частей: колодезной шахты и рычажного механизма, предназначенного для поднятия воды на поверхность.

Подъемная система состоит из следующих элементов:

  • вертикальный опорный столб из деревянного бруса или металлическая труба с прорезью для фиксации оси журавля;
  • стрела из тонкой планки, прикрепленная к опоре шарнирным соединением;
  • противовес, расположенный на коротком плече балансира;
  • шест из прочных пород дерева или железная цепь для крепления ведра;
  • ведро вместимостью 8-10 л.

В качестве контргруза, закрепляемого на коромысле подъемного механизма, можно использовать материалы, имеющиеся в дачном хозяйстве. Оптимальным вариантом считается противовес из известняковой глыбы, тяжелых чугунных болванок, бревна и т.д.

Конструкция колодезной шахты состоит из следующих частей:

  • оголовок, защищающий воду от загрязнения;
  • ствол, объединяющий нижнюю зону наземной части колодца с водоносным горизонтом;
  • водоприемник, расположенный вблизи водоноса и оснащенный донным фильтром.

Схема колодезного журавля.

Для усиления защитных функций рекомендуется использовать специальные крышки, накрывающие оголовок после использования колодца.

Типы и разновидности

Декоративные колодцы своими руками без сомнения можно сделать. Только надо для начала понять, что мы хотим сделать и как этого добиться. Видео в этой статье поможет нам с этим разобраться.

Конструкция эта, по сути – это шахта, размеры которой рассчитываются по глубине ближайшего слоя грунтовых вод, поставляющего необходимое количество чистой пресной воды.

Сооружение предназначено для доставки такой воды на поверхность земли. Конструкция сооружения отличается исходя из региона и его ландшафтных особенностей.

По конструктивным особенностям колодцы бывают двух разновидностей:

Виды конструкцийОписание

Русские колодцы

Это шахта, воду из которой поднимают при помощи обычного ведра. Подъем осуществляется вращением смонтированного барабана, который установлен на опоры и закреплен канатом либо тросом металлическим. В основном в торце барабана устанавливают специальную ручку либо колесо, чтобы было удобно вращать. Этот вид применяется в том случае, если уровень грунтовых вод расположен на глубине 8-40 метров.

Шадуф-колодец

Который в народе еще называют журавлем, в нынешнее время применяется довольно мало. В былые времена его активно использовали, чтобы поднять воду из колодца, глубина которого меньше 8 метров. Его достаточно просто и быстро изготовить самостоятельно. Вода достается при помощи рычагов.

https://youtube.com/watch?v=BuHbYRhiSnw

Поделки из природных материалов

Каждое фото поделки журавль будит воображение и фантазию. Особенно нравится детям и взрослым мастерить журавликов из того, что встречается на обычных прогулках в парке или лесу.

Такую работу затем приятно будет отнести в школу или детский садик. Есть немалое число оригинальных композиций, природных аппликационных работ, которые выполнены народными умельцами.

Их можно взять за основу собственного творчества. Эффектно смотрится очаровательная птица, которая гордо сидит в гнезде. Самый простой материал – это самые обыкновенные шишечки и палочки.

Более точный список:

  • Пара простых веточек, на которых нет сучков и одна ветка с сучками;
  • Шишки, несколько штук, без видимых повреждений;
  • Немного пластилина;
  • Перышки.

Удобная и красивая подставочка получится из чудной ракушки.

Установка ворота на колодец

Приспособление для подъема воды из колодца нужно установить на опоры так, чтобы вал мог относительно свободно вращаться. Сделать это можно 3 разными способами.

В стойках из дерева просверливают своими руками отверстия с диаметром чуть больше, чем сечение оси. После установки опор они должны быть параллельны друг другу, но на деле это требование не всегда точно соблюдается.

Можно поступить проще. Устанавливают опоры небольшой высоты, на торцах проделывают канавки для оси. Чтобы при вращении ворот не слетал, сверху крепят деревянные или металлические рейки.

Важно! При вращении барабана порой раздается неприятный скрип. Это означает, что опорный узел необходимо смазать.. Более эффективный способ – с использованием полимерных втулок

Монтаж их требует несколько больше стараний. Подбирают шайбы с внутренним диаметром, равным сечению оси. Затем просверливают отверстия под втулки, соблюдая соосность. Вставляют приспособления, а затем закрепляют вал для колодца

Более эффективный способ – с использованием полимерных втулок. Монтаж их требует несколько больше стараний. Подбирают шайбы с внутренним диаметром, равным сечению оси. Затем просверливают отверстия под втулки, соблюдая соосность. Вставляют приспособления, а затем закрепляют вал для колодца.

Втулки не требуют смазки и служат намного дольше.

Третий метод – установка подшипников своими руками. Годится любой вариант, кроме упорных. Чаще всего используют корпусные подшипники: здесь есть готовые отверстия под крепеж болтами. В противном случае нужно будет высверлить в пластине отверстия своими руками. Подшипники фиксируют на внутренней стороне опорных стоек, соблюдая соосность.

За подшипниковыми узлами нужно ухаживать – смазывать и оберегать от влаги. Наиболее защищены подшипники с сальниками.

Как крепить цепь к вороту колодца

Чтобы зафиксировать цепь на барабан своими руками, используют 2 метода.

В центре ворота высверливают отверстие и вставляют в него трос или цепь. Их следует закрепить в месте соединения.

Можно поступить иначе: своими руками забить скобу. Затем к ней прикрепляют цепь, а к ее концу – ведро.

Важно! На металлический ворот для колодца цепь приваривают, так же как ручку и ось.

Техника безопасности при строительстве колодца

Немаловажное значение необходимо уделять технике безопасности при создании колодца. И соблюдать все правила необходимо не неукоснительно ведь имеется большой риск получить какую нибудь серьезную травму или повреждение в процессе работы

Итак:

необходимо работать в средствах индивидуальной защиты, а это каска, рукавицы и спецодежда.
необходимо убедиться в работоспособности инструмента инвентаря с которым придется работать.
соблюдать внимательность и осторожность, нельзя торопиться.
при изъятии грунта использовать крепкое ведро, которое необходимо зацепить на карабин с веревкой, ни в коем случае не привязывать ведро с грунтом на обычный узел так как велика вероятность обрыва и падения ведра в низ.
нельзя спускаться в низ ямы без отсутствия страховочного каната, это необходимо на случай если копающий внизу получит какое-либо серьезное повреждение или отравление метаном то понадобится срочная и быстрая эвакуация пострадавшего.

Из какого материала делают ворот для колодца

Виды воротов для колодца различают по материалу:

  • деревянный – легче всего изготавливать своими руками, но для деталей выбрать нужно дерево, устойчивое к сырости, наподобие лиственницы или осины;
  • металлический – барабан, как правило, устанавливают полый, поэтому для его производства используют стальную трубу;
  • комбинированный – барабан выполняют из дерева, а ручки, цепи, узлы вращения – из металла, это универсальное решение.

Современные технологии практически не изменили устройство. Единственное усовершенствование – использование подшипников и пластиковых втулок, облегчающих вращение.

Расчет основных частей колодца

При постройке такого сооружения наиболее важным моментом выступает правильный расчет подъемного рычага, ведь неправильные расчеты потребуют в лучшем случае простой переделки всех элементов, а в худшем так и останутся декоративным атрибутом усадьбы.

Первым показателем, необходимым для расчетов выступает глубина колодца до дна, где расположен галечный слой.

Вторым расчетным показателем выступают расчетные линейные размеры рычага – слишком большой рычаг требует не только более высокой опоры, но и необходимости более широкой горловины самого колодца. При этом следует учитывать, что несмотря на большой рычаг груз противовеса даже на такой вес, как 10-литровое оцинкованное ведро потребуется не менее чем 30 кг.

Примером может служить  расчет колодца глубиной 10 метров. Для такого колодца необходимо поднять ось коромысла на высоту 5,8-5,6 метров. Длина же самого коромысла составляет также 10 метров, как и глубина до дна при этом длинное плече рычага будет составлять около 7,5 метров, а короткое с противовесом в 30 кг не меньше 2,5 метров.

Для строительства колодца понадобится бетонные кольца диаметром 1,2 метра, высотой 1 метр – 11 штук. Такое количество необходимо для установки на глубину 10 метров и устройства оголовка.

Площадка для строительства колодца берется размером  10*10 метров, этого достаточно, чтобы вначале разместить все необходимые материалы и инструменты, а дальше оборудовать место для установки опоры с рычагом.

Расчет глубины залегания грунтовых вод проводится путем изучения глубин близлежащих источников – в радиусе 100 метров вокруг площадки рекомендуется измерить глубину всех колодцев, чтобы определить среднюю величину глубины залегания водоносного горизонта.

Оформление колодца чтобы придать ему красивый внешний вид следует отложить на более поздний срок, поскольку главной задачей стоит поиск воды и устройство непосредственно самой шахты, что по сравнению с декорированием  намного более важная задача. Однако даже на этапе расчетов можно определить, каким образом будет оформлен оголовок, сколько нужно материалов для сооружения сруба и как будет оформлен рычаг, опора и крышка колодца.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
