Самодельный минитрактор переломка

Изготовление колес трактора

Рассмотрим создание колесной базы мини-трактора. Вы можете на самодельный трактор переломка установить колеса, снятые с легковой машины, однако здесь нужно будет учитывать сразу ряд факторов. Так, колеса, устанавливаемые на переднем мосту, по диаметру должны составлять примерно 14 дюймов. В том случае, если вы выберете колеса меньшего размера, велик будет риск неправильной работы конструкции в будущем: трактор рискует проваливаться в грунт. Однако и переборщить с размерами нельзя, иначе трактористу придется прикладывать огромные усилия, чтобы совершать даже простейшие маневры: руль будет очень тяжело поворачиваться. Однако эту задачу можно немного упростить, если рулевая колонка будет оснащена гидроусилителем.

Учтите, что покрышки на тракторе должны оснащаться хорошими грунтозацепами. Это сделает минитрактор, своими руками созданный, более маневренным, сократит нагрузку на колесную базу и упростит работу на нем.

Для большей маневренности сделанный своими руками мини-трактор переломка может оснащаться гидравлическим усилением рулевой колонки. Гидравлика может быть снята с любой другой сельскохозяйственной техники. Для сборки такого оборудования вам понадобится масляный насос, который будет работать при помощи двигателя. Этот элемент создает правильное давление в гидродвигателе.

Если хотите добиться максимальной простоты в работе, вы можете сделать полноприводный минитрактор переломка самостоятельно. Полный привод, даже сделанный собственными руками, позволяет добиться хорошей маневренности. Конечно, полный привод делает сборку всех узлов конструкции более сложной, так как вам придется делать вал со всеми качественными и правильными соединениями.

Если вы собираетесь делать трактор с полным приводом, рекомендуется найти видеообзор, где будет в деталях показано и рассказано о том, как и что нужно делать. Помните, что сборка мини-трактора потребует предельной внимательности.

Минитрактор 4х4 переломка своими руками конструируют при помощи разнообразных запчастей, большая часть из которых заимствуется у автомобилей, однако не только они понадобятся при работе. Например, для того чтобы сделать поворотный узел или переломный узел, нужно обзавестись сварочным аппаратом, дрелью, крепежными элементами и инструментами для соединения деталей. Узел перелома для минитрактора при сборе требует особого внимания и, возможно, вам понадобится обратиться к профессионалам как минимум за советом.

Трактор переломка своими руками не может обойтись без установки водительского кресла. Как правило, система управления, в том числе и сиденье, устанавливаются уже после того, как основная часть работы с рамой своими руками закончится. В подобной технике зачастую используются кресла, взятые из легковых автомобилей. Такой элемент легко приобрести в любом автомобильном магазине. Помните, что руль должен быть размещен на удобной высоте для тракториста. Он не должен располагаться слишком низко над коленями, но и не стоит устанавливать его высоко: могут быстро уставать руки.

Российские автомобили являются прекрасным источником запчастей для конструирования сельскохозяйственной техники. Если вы обладаете минимальными навыками и умениями, вы сможете без особых усилий сделать трактор, который мало чем будет отличаться от заводских изделий. Это позволит сэкономить значительную часть семейного бюджета или полностью сделать трактор бесплатно, если все нужные элементы у вас уже есть, и ничего не нужно покупать.

Вам необязательно делать конструкцию полностью самому, можно взять за основу уже готовую машину и переделать ее. Например, часто умельцы делают мини-трактор переломка из ЛуАЗ: от него заимствуют трансмиссию и тормозную систему, а остальное делают так, чтобы было удобно работать.

Минитрактор из ЛуАЗа популярен в первую очередь тем, что эти машины крайне надежны в функционировании. Главное, при сборке самоделки ориентироваться на ширину колесной базы, так как если вы планируете вспахивать твердую почву, колеса понадобятся с большим диаметром, нежели при обычной работе. Как и в случае полностью самодельной конструкции, начинать сборку следует с рамы, для которой используется стальная труба. Рулевая колонка берется с машины, на основе которой вы делаете свой трактор. Задний мост и двигатель тоже можно взять с ЛуАЗ.

Возможности техники

В аграрной области данные машины способны сделать огромный объем работ. Благодаря своей маневренности и возможности присоединения дополнительного навесного оборудования собранный минитрактор переломка классика 4х4 своими руками справляется с такими операциями:

  • глубокое вспахивание почвы;
  • культивирование для удаления сорных растений;
  • боронение определенных участков;
  • осуществление посевных весенне-полевых операций злаковых культур;
  • посадка/уборка картофеля.

В зимнее время мини трактор переломка также может не стоять в гараже, а выполнять уборку дорог от снега. К фаркопу крепят прицеп, помогающий в транспортировке грузов до нескольких сотен кг. Минитракторы в домашних условиях владельцы могут задействовать даже для стрижки газонов.

Технические характеристики минитрактора переломки

Собранный минитрактор своими руками обладает рядом позитивных характеристик, включая определенную экономию средств на приобретение. К плюсам самоделки относятся:

  • компактные размеры транспорта обеспечивают его удобную эксплуатацию даже на небольших участках, а так как большинство хозяйств включают небольшие посевные площади, то собранный минитрактор переломка своими руками будет весьма уместен;
  • самодельные аппараты с одноосным приводом или с полным в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют экономить на комплектующих;
  • сельхоз новинки имеют достойные рабочие показатели, способные конкурировать в работе с заводскими моделями, так как сделать мини трактор мастер самостоятельно может с применением выбранных узлов и комплектующих, которые обладают большим запасом прочности.

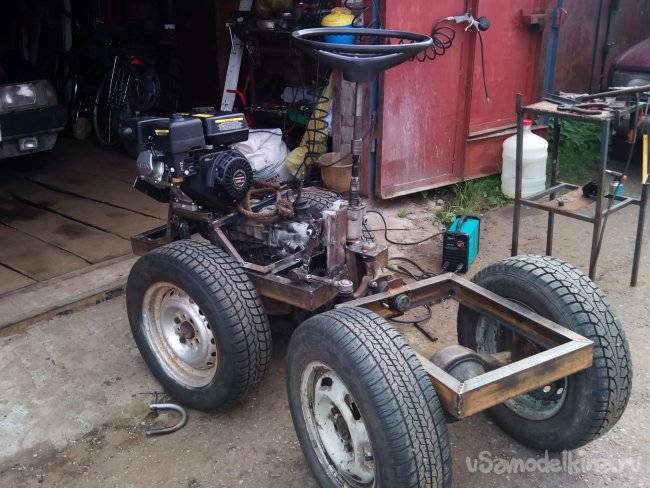

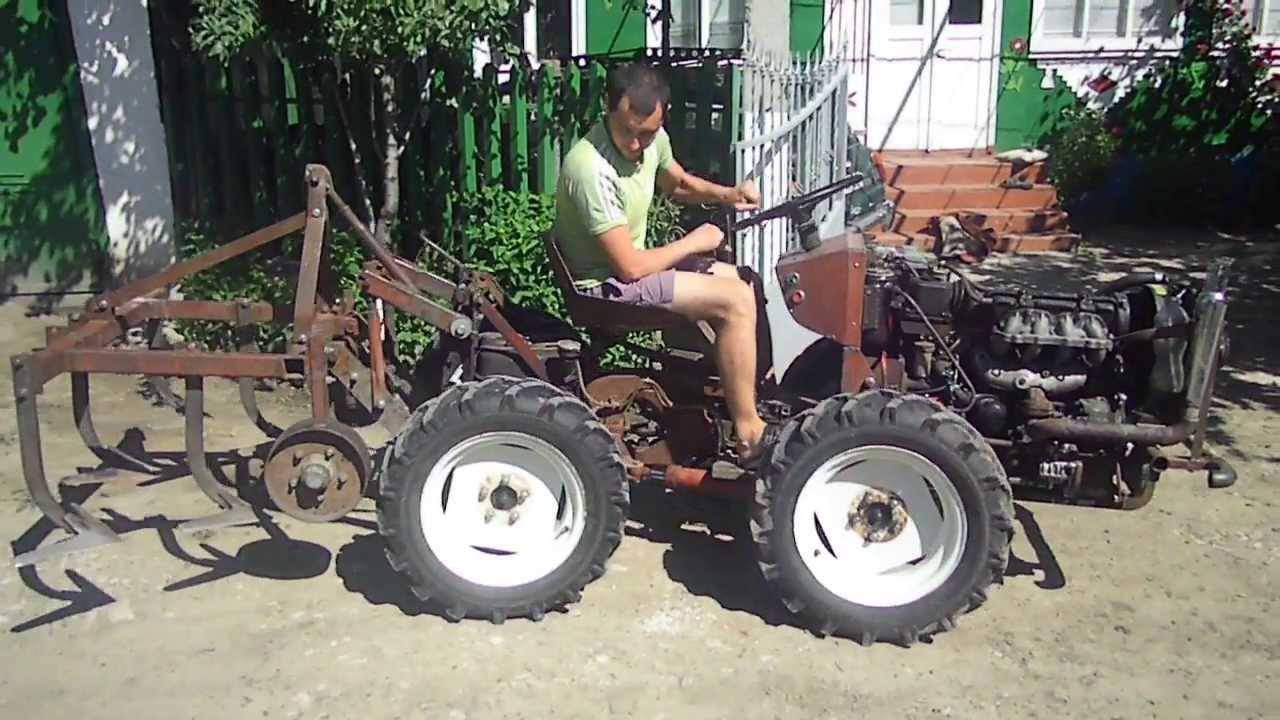

Самодельный минитрактор переломка (с ломающейся рамой) 4х4

Стоит учесть, что самодельный минитрактор переломка 4х4 может обладать и недостатками. Минусы кроются в таких факторах:

  • иногда затягивается процесс поиска необходимых узлов или отдельных деталей;
  • в случае использования нестандартных элементов конструкции затрудняется проведение ремонта;
  • собрать самодельный минитрактор 4х4 удастся при наличии соответствующего набора инструментов и владении навыками работы с ними;
  • частые поломки могут возникать из-за использования старых б/у технических узлов.

Сборка рамы

Рамная конструкция является оптимальной для самоделки, собранной в гараже. Ключевыми деталями для нее являются продольные лонжероны и пара поперечных траверс. Лонжеронные балки предпочтительней выполнить в трехступенчатом виде из десятого швеллера, а для траверс подойдет шестнадцатый квадратный профиль вереди и двенадцатый сзади.

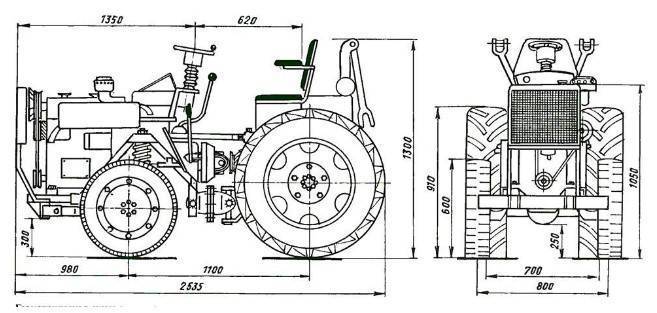

Габариты машины с ломающейся рамой

Важно в процессе сборки обеспечить возможность поворота передней полурамы относительно задней полурамы на определенный угол. Для этого подойдут автомобильные шарниры от грузовиков

В большинстве случаев используются обрезанные карданные валы. Они при складывании под углом продолжают передавать вращение.

Мотор и сцепление для минитрактора переломки

После сборки рамы приступают к монтажу силового блока. Рекомендуется для машин с приводом на одну ось брать движки из интервала 15-30 л.с., а для полноприводной переломки оптимальным решением будет двигатель с мощностью 30-40 л.с. Предпочтение стоит отдавать дизельным агрегатам с водяным охлаждением. Они более тихие в работе, чем аналоги с воздушным отводом излишков тепла.

Кинематическая схема

В качестве готового решения допускается монтаж на раму двигателей от мотоблоков или старых автомобилей. Встречаются чертежи, где центральное место занимают силовые установки от таких моделей:

  • мотоблок «Нева»;
  • модель с мотоблоком «Зубр»;
  • самоделка из мотоблока «Кентавр» и пр.

В качестве минимальной выхлопной системы может участвовать опустошенный металлический огнетушитель, внутрь которого набили металлическую стружку от токарного станка. Если используется в конструкции моторчик с воздушным охлаждением, то в нижней стыковочной области можно часть перегородок устранить

Также важно обеспечить наличие крепежных отверстий для фиксации силового узла

Двигатель УД-2

Следующим этапом за монтажом двигателя идет установка раздаточной коробки и коробки скоростей. Приемлемым вариантом служит выбор их от ГАЗ-53. Для качественной стыковки сцепления с мотором придется переделывать маховик. В такой ситуации понадобятся токарные работы.

Срезается задняя часть, излишки с приливами. В центре растачивается отверстие под новый вал. Кожух корзины сцепления оптимизируется по габаритам в нужные размеры.

Что собой представляет трактор переломка

По конструкции и габаритам переломка есть не что иное, как обыкновенный мини-трактор. Обычно такая техника выпускается на базе мотоблока. Бывает самодельный трактор с переломной рамой заводского изготовления или собранный в домашних условиях из старых запчастей. Существует еще третий вариант переломки. Агрегат собирают из мотоблока, а запчасти используют из продающегося специального комплекта для переделки.

По производительности и ряду характеристик трактор самодельный уступает переломке заводского изготовления. Но есть у самоделки и свои плюсы:

  • Грамотно собранная техника по функциональности способна превзойти мощные заводские мини-трактора, а стоимость самодельного агрегата во много раз меньше.
  • Функциональность трактора переломки может быть существенно расширена под свои требования. Умельцы приспосабливают к технике те механизмы, которые помогают выполнять нужные работы.
  • Расходы, понесенные во время самостоятельной сборки трактора, окупятся за 1 год. А если дома имеется много запчастей от старой техники, то агрегат обойдется хозяину практически бесплатно.

Недостатком самодельного трактора можно считать отсутствие нужных запчастей. Если их все придется покупать, то экономии никакой не будет. Тогда лучше сразу приобрести мини-трактор заводского изготовления.

Область применения

Минитрактора самоделки, видео работы которых можно свободно встретить в интернете бесплатно, обладают схожими техническими данными, а также рабочими показателями, что и магазинные варианты, такие как минитрактора российского, китайского, белорусского производства.

Безусловно, они будут отличаться в мощности используемого двигателя, но сама специфика работ, выполняемых ими, будет схожа. В принципе, идея сборки самодельного агрегата и заключалась в том, чтобы осуществлять тот перечень сельхоз работ, характерных для минитрактора.

Наверно, основным его предназначением является непосредственная работа «в поле». Речь идет о вспахивании земельных владений, удалении сорняков, чтобы обработанная почва была пригодна для последующей посадки на неё картофеля и прочих овощных и зерновых культур.

Это первостепенная задача для любого минитрактора Уралец, Кубота, Булат 120, Уралец 160, Уралец 220, Янмар, Беларусь 132н неважно, купленного в магазине или сделанного своими собственными руками. Кроме того, самодельный минитрактор может использоваться для следующих целей:. Кроме того, самодельный минитрактор может использоваться для следующих целей:

Кроме того, самодельный минитрактор может использоваться для следующих целей:

  • транспортировки различных грузов;
  • уборке строительного и бытового мусора;
  • очистке придомовых территорий от снежных масс;
  • для стрижки травы с целью последующей заготовки сена для скотины.

Понятно, что подобные работы будут невозможны без использования дополнительного навесного и прицепного оборудования, которое агрегатируется с минитрактором. Подобные устройства можно непосредственно приобрести в специализированном магазине, либо сконструировать их собственноручно.

Благо, в интернете предостаточно всевозможных чертежей с указанием точных размеров и параметров, что вполне достаточно для любого сельского мастера.

Вообще, самоделки применяются, в основном, на бытовом уровне, что вполне объяснимо, ведь крупные фермерские хозяйства и агропромышленные комплексы в состоянии приобрести не один минитрактор, поэтому им нет необходимости прибегать к самостоятельной сборке данных агрегатов.

Но это не значит, что самоделки минитракторов будут очень уступать по производительности покупным вариантам. Если же это всё-таки так, то это отставание не критично, а на бытовом уровне его и вовсе не заметить.

Дополнительное оборудование

Для качественной и продуктивной работы самодельные минитракторы 4х4 обязательно должны иметь вал отбора мощности. К нему прикрепляются все другие устройства, такие, как косилки, плуги, жатки и прочее оборудование. Вал отбора мощности можно «позаимствовать» от старой тракторной техники.

Кабина для такого мини-трактора нужна в том случае, если предусмотрено его использование в зимнее время. В другом случае будет достаточно установить простой брезентовый навес.

Интересно. Для безопасной работы на даче в темное время суток следует поставить фары и габаритные огни.

Минитрактор своими руками 4х4 с переломной рамой – это отличный помощник для обработки фермерских угодий с большой площадью. Несмотря на то, что для его сбора потребуется много времени, он принесет отличный результат. Дешевизна сборки делает минитракторы с ломающейся рамой лучшими помощниками для небольших хозяйств.

В деревенских условиях основным помощником является трактор. Для небольших хозяйств актуальными будут компактные модели, отличающиеся экономностью в расходе и универсальностью применения. Небольшая моторизированная сельхозтехника предлагается пользователям популярными производителями, но умелые мастера способны самостоятельно собрать оптимальный для своих нужд аппарат, например, минитрактор переломка.

Изготовление трехточечной навески

Навеска используется для подсоединения к трактору дополнительного оборудования, например, плуга.

Навеска должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. В первом случае подвижность помогает уменьшить вылет насадки при подруливании. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или поднятия его в позицию транспортировки.

Навеска на минитрактор делается из различных деталей, снятых из старой сельхозтехники. Сделать описание того, как изготовить трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет воспользоваться следующим видео, в котором указаны размеры всех деталей приспособления.

Инструменты и материалы

Рамы часто готовят из траверсов и лонжеронов. Сами лонжероны составляют из швеллеров и стальных труб. Похожим образом делаются поперечины. В этом плане подготовка любого мини-трактора мало отличается. Что касается моторов, подойдут любые версии, которые достаточно мощны.

Но все же профессионалы полагают, что оптимальным вариантом оказывается четырехтактный дизельный мотор, охлаждаемый водой. Они и экономят топливо, и более стабильны в работе. КПП и раздаточные коробки, а также сцепления часто берут с отечественных грузовых автомашин. Но надо учитывать, что отдельные компоненты придется подгонять друг к другу. Для этой цели придется использовать домашний токарный станок либо обращаться к профессионалам.

Мосты берутся со старой моторной техники почти без изменений. Иногда только их немного укорачивают. При этом используется металлообрабатывающее оборудование. Колеса иногда снимают с легковых машин, однако, их диаметр должен быть не менее 14 дюймов (для переднего моста).

Установив более мелкие движители, фермеры часто будут сталкиваться с погружением мини-трактора в землю. Если же поставить слишком большую ходовую часть, ухудшится маневренность. Частично компенсировать этот недостаток помогает гидравлический усилитель руля. Снимать ли его со старых машин, или делать самостоятельно — решать только мастеру. Что касается водительского сиденья, то это хотя и необязательный, но очень важный элемент.

Если за основу берут старый мотоблок, то можно взять в готовом виде:

  • мотор;
  • КПП;
  • систему сцепления;
  • колеса и полуоси.

А вот рама от мотоблока может стать только составной частью рамы мини-трактора. Используя ее, надо смотреть, чтобы были наготове крепления для мотора и коробки передач. Если за основу берется мотокультиватор, от мощной рамы отказываются, вполне хватает и трубы квадратного сечения 10 см. Предпочтение квадратной форме отдают потому, что домашние мини-тракторы часто ездят по плохим дорогам. Величина рамы подбирается сообразно размерам других частей и их тяжести.

Простой тип трансмиссии подразумевает использование ременного сцепления, ставящегося на коробку передач. В более сложном варианте крутящий момент передается при помощи карданных валов. Выбора, однако, у потребителя нет — все зависит от особенностей мотора и от колесной формулы. Если используется эффективная переламывающаяся рама, то в любом случае придется ставить карданные валы. Надо учитывать, что при самостоятельном изготовлении это сложно.

Как сделать раму к минитрактору своими руками?

Конструкция рамы состоит из 2-х главных частей: лонжеронов и траверса.

Берем 2 полурамы и свариваем их. Передняя – 900х360 мм, задняя – 600х360 мм.
Из швеллера №8 делаем все составные элементы полурамы.
Стык между 2 конструкциями переломки делаем в 45º

Обратите внимание, если вы решите взять метал потолще, то ваш минитрактор выйдет уж очень тяжелый. А это повлечет за собой лишнюю трату топлива

Поэтому лучше брать швеллера назначенного размера. Если будет необходимость утяжелить технику, то это можно сделать с помощью дополнительных грузов.
Делаем подрамник, который понадобится для установки двигателя. На передней полураме устанавливаем 2 части трубы с квадратным сечением.
Для установки других узлов привариваем еще несколько площадок.
На задней полураме нужно установить вертикальную металлическую стойку, которую усиливаем уголками по бокам.
К задней части стойки прикрепляем металлическую пластину. В итоге мы получим нужную нам конструкцию для установки навески.
Для изготовления пластин и уголков берем материал толщиной в 12 мм.
На верхнюю часть полурамы привариваем металлический лист толщиной 3 мм. Это создаст нам площадку для водителя, а также будет выполнять дополнительную защиту места перелома рамы.
С помощью карданного механизма соединяем воедино обе полурамы.
Карданный механизм состоит из вилок и шарнира. 2 стальные вилки крепим к траверсам полурам, а для изготовления шарнира берем цапфу и подшипники. Такие детали также можно одолжить у КАМАЗа.
Будьте внимательны, полурамы должны смещаться не только в горизонтальной плоскости, но и в вертикальной. Это позволит колесам минитрактора не зависать на ухабах.
На задней полураме в ее передней части крепим ступицу от переднего колеса УАЗа. Это прибавит дополнительный угол по горизонтали, и обеспечит смещение составных частей устройства относительно друг к другу.
К передней полураме нужно приварить зубчатое колесо, а к задней крепим 2 упора-ограничителя. Это даст возможность элементам основы не уходить слишком далеко друг от друга.

Установка двигателя и трансмиссии:

  1. Двигатель можно позаимствовать от любого легкового автомобиля (Москвич, Оки). Устанавливается мотор на подрамник и крепится болтами.
  2. Также нужно дополнительно будет установить воздушное охлаждение. Поскольку движок от легкового авто не справится с нагрузкой, которая предназначена на минитрактор.
  3. Обязательно при монтаже двигателя нужно рассчитать передаточное число. Расчет должен быть таким: на скорость 3 – 5 км/ч приходится 1800 – 2000 оборотов двигателя в минуту.

Обратите внимание, тяговое усилие на каждый лемех должно быть в диапазоне 190 – 300 кг/см.
На первичный вал коробки передач для передачи крутящего момента от силовой установки используем муфту от мотоцикла Урал.
Коробку передач берем от Москвича.
Ступицу вторичного вала коробки соединяем с цепным редуктором и передаем крутящий момент на переднюю ось.
Вращение на задний мост поступает через шарнирное соединение полурам и задний карданный вал.
К пластине передней полурамы крепим болтами колонку рулевого управления.
Изменяем положение червяной передачи, чтобы избежать конфликта полурам, вставляя ее наоборот. Для этого делаем зазор в гайке регулировки подшипника и сверлим отверстие в крышке картера.
Гидравлику можно взять с трактора МТЗ или «Владимирец».
Рядом с силовой установкой устанавливаем емкость для масла и гидронасос.
Гидровыход располагаем сзади в месте для навески.
Силовой цилиндр берем со старого трактора.

Финишный этап работы:

  1. Устанавливаем сцепление и тормоза. Их заимствуем с легкового авто или мотоцикла.
  2. Крепим топливный бак, идеальным вариантом будет емкость в 8 – 10 л.
  3. Что касается водительского сидения, то оно должно быть подрессоренным.
  4. Оборудуем минитрактор фарами и габаритными огнями.

Самодельные мини трактора с ломающейся рамой – это очень удобная в использовании техника. Поэтому если вы умеете обращаться с инструментами и хорошо разбираетесь в чертежах, то создать такой агрегат своими руками будет вам под силу.

Заключение

Изготовление самодельного полноприводного минитрактора используется, в основном, в сельской местности. Для владельцев крупных фермерских хозяйств, которые в состоянии приобрести готовые аналоги в магазине (например минитракторы беларусь модельный ряд), это просто нерентабельно.

А для бытового уровня – это самое то, тем более здесь практически идеальное сочетание тех затрат на изготовление и того качества, которое получается на выходе и простор для подбора и изготовления дополнительного оборудования (см. почвофреза своими руками).

Рекомендуем ознакомиться со статьей про минитрактор с кабиной.

Заключение

Изготовление самодельного полноприводного минитрактора используется, в основном, в сельской местности. Для владельцев крупных фермерских хозяйств, которые в состоянии приобрести готовые аналоги в магазине (например минитракторы беларусь модельный ряд), это просто нерентабельно.

А для бытового уровня – это самое то, тем более здесь практически идеальное сочетание тех затрат на изготовление и того качества, которое получается на выходе и простор для подбора и изготовления дополнительного оборудования (см. почвофреза своими руками).

Рекомендуем ознакомиться со статьей про минитрактор с кабиной.

про передний адаптер для мотоблока с рулевым управлением.
