Как сделать ручной окучник

Конструкция и назначения ручного окучника

Ручной окучник — это достаточно примитивное приспособление, которое значительно облегчает труд огородников. Прямое назначение такого аппарата — окучивание картошки и других культур. Помимо этого, его можно применять для рыхления грунта и нарезки бороздок перед посадкой. Окучники бывают двух видов. Подбирать их следует с учетом общего объема работы и размера грядки.

Дисковый

Такой аппарат представляет собой поперечный брус, к которому кронштейнами крепятся два диска диаметром около 40 см. Они могут свободно вращаться, так как посажены на подшипники. Для работы с таким агрегатом понадобится 2 человека. Один обеспечивает движение окучивателя, а второй производит само окучивание.

Плюсами такого аппарата являются:

• высокая производительность;
• возможность регулировки ширины захвата и глубины;
• невысокое тяговое усилие для обеспечения движения.

Минусы также есть:

• сложная конструкция;
• высокая стоимость окучника;
• необходимость двух человек для работы с агрегатом.

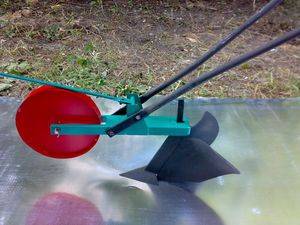

Плужного типа

Окучник является отличным помощником для огородника и прекрасной заменой тяпки. Основой этой техники является стреловидный плуг. На нем в задней части закреплены рукоятки для управления. А спереди закреплено колесо, оно выполняет две функции: регулирует глубину обработки и служит дополнительной опорой для окучника.

Плюсы такого окучника:

• простота конструкции;
• небольшой вес;
• возможность работать с инструментом одному человеку;
• доступная цена.

К минусам можно отнести:

• необходимость приложить определенные силы для работы с окучником;
• отсутствие возможности регулировки ширины захвата на междурядьях.

Значение и принцип работы

Картофель, который принято называть вторым хлебом, считается одной из важнейших сельскохозяйственных культур России. Клубни картофеля широко используются в кулинарии, а картофельный крахмал – в текстильной, пищевой и бумажной промышленности.

Выращивание данной сельскохозяйственной культуры требует много времени, сил и энергии. На протяжении вегетационного сезона несколько раз проводится окучивание картофеля. Рыхление почвы способствует улучшению процесса воздухообмена. Поступающий в грунт кислород благотворно влияет на рост и развитие выращиваемых культур. По отзывам опытных аграриев, показатели урожайности могут увеличиться на 40–60%.

Первое окучивание проводится с появлением первых всходов. Средняя высота ростков составляет 5–7 см. Процедуру необходимо повторить, когда картофельные кусты подрастут до 20–23 см. После каждого дождя и полива нужно рыхлить почву. Образовавшая от воды земляная корка препятствует попаданию кислорода к растущим в почве корнеплодам.

Многие огородники действуют по старинке, используя для окучивания кустов картошки мотыгу. Для того чтобы ускорить процесс рыхления грунта, рекомендуется пользоваться ручным окучником.

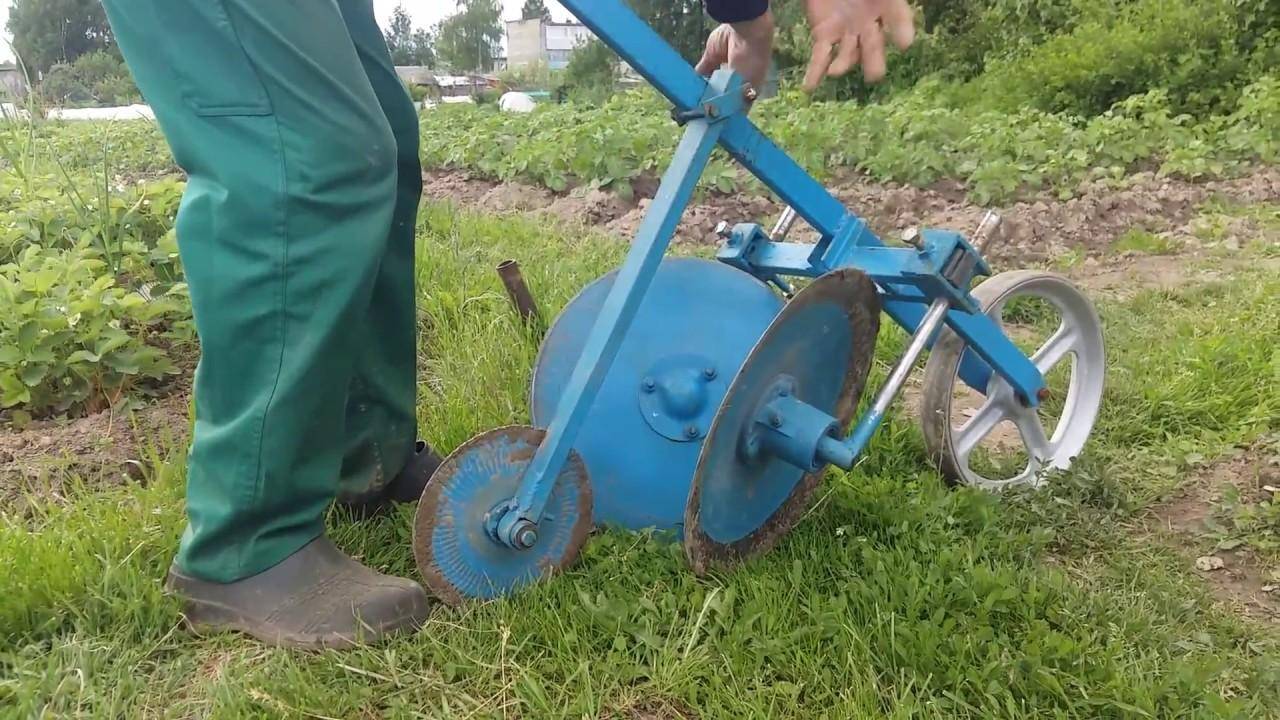

Самодельный дисковый окучник

Рассмотрим, как можно своими руками сделать дисковый окучник для картофеля на мотоблок.

Для изготовления дисков понадобятся:

• металлический лист, толщиной 3 мм, для изготовления двух кругов, диаметром 45-50 см;
• два винтовых талрепа (предназначены для регулировки положения дисков относительно оси);
• две стойки (выполняются из металлического прута, диаметром не менее 30 мм);
• металлическая труба;
• два подшипника.

Порядок изготовления

1. Диски по краям затачиваем и изгибаем таким образом, чтобы с одной стороны была выпуклая часть;

Внимание! Диски должны быть изогнуты симметрично, иначе приспособление работать нормально не будет

1. Их устанавливаем на стойки, размещённые в шариковых подшипниках, и фиксируем болтовыми соединениями;
2. Стойки фиксируем к металлической трубе. Расстояние между стойками должно соответствовать ширине междурядий. Диски располагаются под углом 10-15° по отношению друг к другу;
3. Если планируем установку на мотоблок, то к трубе привариваем металлическую пластину, которая позволит в будущем крепить устройство к мотоблоку.

Использование окучников позволит автоматизировать уход за посадками картофеля.

Пошаговая инструкция по изготовлению ручного окучника плужкового типа

Необходимые инструменты:

1. Газовый резак;
2. Сварочный аппарат;
3. Тиски и слесарные инструменты;
4. Дрель со сверлом по металлу;
5. Угловая шлифмашинка.

Материалы, которые понадобятся в работе:

1. Труба д 32 толщ 2,5 длиной 1000 мм и 700 мм;
2. Труба д 45 толщ 6,5 длиной 1000 мм;
3. Труба д 21 толщ 2,5 длиной 1000 мм и 1700 мм;
4. Железо листовое толщ 3 мм;
5. Электроды;
6. Болты М10 — 4 шт;
7. Гайки М10 — 4 шт;
8. Ремень из гибкого материала — 2 м;
9. Механизм талпер.

Изготовление стойки

Изготовление стойки производится следующим образом:

1. Нужно согнуть трубу д 45 длиной 1000 мм пополам под углом 30 градусов;
2. На одной стороне трубы просверлить пять сквозных отверстий д 12 с шагом 50 мм;
3. Приварить на другой стороне два кронштейна для крепления передней рукояти и механизма талпер, как показано на рисунке 2.

Производство двухотвального рабочего органа с подрезным ножом

Для изготовления рабочего органа окучника с двумя отвалами и подрезным ножом следует выполнить следующие действия:

1. Разметить на листе металла два отвала как показано на рисунке 1;
2. Вырезать их при помощи резака;
3. Заточить ножи шлифмашинкой;
4. Сварить два отвала по схеме, изображенной на рисунке 1;
5. Приварить рабочий орган окучника к стойке.

Рис.1. Разметка и сборка рабочего органа окучника плужкового типа

Изготовление задней рукояти управления

Изготовление задней рукояти производится в три этапа:

1. Загнуть трубу д 32 длиной 1000 мм с двух сторон в точках загиба 150 мм от краев под углом 90 градусов;
2. Просверлить пять сквозных отверстий д 12 шагом 50 мм в трубе д 32 длиной 700 мм;
3. Сварить обе заготовки согласно рисункам 2,3.

Рис.2. Схема сборки ручного окучника плужкового типа (вид сбоку)

1. Рабочий орган двухотвальный;
2. Подрезной нож;
3. Стойка;
4. Задняя рукоять управления;
5. Передняя рукоять управления;
6. Механизм талпер;
7. Кронштейн;
8. Кронштейн;
9. Рукоять левая;
10. Рукоять правая;
11. Ремень для нашейно- подмышечной тяги;
12. Спецболт.

Рис.3. Схема сборки ручного окучника плужкового типа (вид сверху)

Изготовление передней рукояти управления

Чтобы изготовить переднюю рукоять управления необходимо:

1. Просверлить сквозное отверстие д 12 на расстоянии 10 мм от края на трубе д 21 длиной 1000 мм;
2. Приварить кронштейн для крепления талпера на расстоянии 500 мм от края, как показано на рисунке 2;
3. Загнуть в трех точках трубу д 21 длиной 1700 мм в точках загиба 850 ии и 500 мм с обеих сторон;
4. Приварить на сгибах трубы с обеих сторон на расстоянии 500 мм от краев два кронштейна для крепления ремня;
5. Сварить все элементы согласно схеме на рисунках 2,3.

Зачем нужно окучивание

Некоторые садоводы обходятся при выращивании картофеля и без окучивания грядок. Однако, для того, чтобы вырастить по-настоящему хороший урожай крупных корнеплодов, окучивание проводить необходимо.

Эта процедура позволяет обеспечить корням растения лучший доступ воздуха, а также она способствует сохранению влаги. Кроме того, окучивание приводит к тому, что у растения начинают развиваться столоны (боковые побеги), в результате чего образуется больше клубней.

Конечно, можно окучить картофельные грядки и с помощью ручного инструмента, однако, этот способ подойдет, только если грядки небольшого размера. Для больших площадей необходимо использовать окучник, значительно ускоряющий и упрощающий процесс работы

Также стоит обратить своё внимание на то, для чего необходима картофелекопалка для мотоблока Нева, и какова её цена

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

• трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
• еще одной такой же трубы, но с диаметром 3/4 дюйма;
• листовой стали 1-2 мм.;
• талрепа или стальной пластины;
• трубогиба или газовой горелки;
• сварочного инструмента;
• болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

1. По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
2. Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину

Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами. Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

https://youtube.com/watch?v=1WnBUHf8Ds0

Цель операции

Окучивание картошки проводят для повышения урожайности путем защиты кустов и клубней от плохой погоды. Во время проведения операции грунт рыхлят, что позволяет насытить корни кислородом и влагой.

При появлении клубней плоды находятся близко к поверхности, что приводит к их запеканию под солнцем или обморожению при ночном понижении температуры. Окучивание картофеля позволяет защитить картофель.

Эффект от окучивания:

• защита растения от плохих погодных условий;
• увеличение количества клубней;
• предотвращение появления вредителей;
• формирование кустов, не затеняющих остальные;
• укрепление стеблей.

Опрыскиватель и навозоразбрасыватель

Стоимость таких изделий будет зависеть от того, как владельцы подходят к изготовлению. Для сборки своими руками из подручных материалов будут нужны:

1. Насос, имеющий напряжение в 12 В.
2. Трубы.
3. Металлические профили квадратного сечения.
4. Бак, пластиковый или из нержавеющей стали. Минимально необходимая ёмкость – 200 литров.

Трубы с распылителями крепятся к конструкции после завершения сварочных работ с участием рамы. Опрыскиватель соединяется с навеской минитрактора. Лучше сделать штангу с распылителем подвижной. Для этого автомобильную конструкцию соединяют с домкратом, он будет работать от гидравлической системы.

Самодельный опрыскиватель на минитрактор на видео:

Навозоразбрасыватели снабжаются колёсами. Их протектор должен быть достаточно мощным, чтобы избежать пробуксовки. Ленточный конвейер отвечает за подачу удобрений, привод от колёс прицепа приводит эту часть в движение. Регулировка и отключение часто проводятся вручную.

Виды окучников

Все подобные устройства подразделяются на 3 основные группы. Модели пропеллерного типа рассматривать (и конструировать) не имеет смысла. Во-первых, изготовить их своими руками сможет далеко не каждый. Во-вторых (и это самое главное), такие окучники подходят для совместной работы только с дорогими мотоблоками, имеющими 2 передние передачи. Для обработки садовых участков или придомовых территорий подобные агрегаты приобретаются крайне редко.

Окучник листерный

Простейший вариант – модель нерегулируемая. На рисунке показана ее форма и рекомендуемая толщина металла.

Несмотря на то, что этим окучником не получится сделать «чистую» проходку между рядами за 1 раз (земля будет частично осыпаться в борозду), именно такие приспособления у частников пользуются наибольшим спросом.

Особенности изготовления

Как уже отмечено, необходимо подобрать листовой металл толщиной в пределах 2,5 мм. Меньше – есть риск деформации в процессе эксплуатации. Если взять более толстое железо, то окучник получится достаточно тяжелым. И работать с ним сложно, да и мотоблок (в зависимости от мощности) может не «потянуть».

Производится разметка металлического образца для изготовления конструктивных элементов окучника. При его сборке своими руками рекомендуются следующие параметры для «половинок»:

Полученные части скрепляются сваркой, и шов обрабатывается.

Изготовление стойки также не представляет сложности. Для крепления такого окучника достаточно отрезка трубы на 12.

Модель регулируемая универсальна. Раздвигая (сдвигая) крылья, можно использовать такой окучник для обработки участков с различными параметрами междурядья. Сложность эксплуатации в том, что подобные приспособления крепятся лишь к мотоблокам, мощность которых не менее 4 «лошадей». С более «слабыми» моделями работать не получится.

Окучник дисковый

Такой вариант считается более удачным. Принято считать, что окучник нужен лишь для обработки делянок с высаженным картофелем. Это не совсем так. Дисковый механизм отлично подходит для окучивания ряда других насаждений, поэтому при использовании на небольшом участке, где высаживаются различные культуры, целесообразно своими руками изготавливать именно такой окучник.

Работать с подобными устройствами намного проще, да и нагрузка на мотоблок существенно уменьшается. Дисковые модели можно использовать с агрегатами меньшей мощности, которые наиболее распространены в частном секторе. Возможность регулирования расстояния между рабочими элементами позволяет обрабатывать участки с любыми насаждениями.

Особенности изготовления

Для дисков можно использовать железо в пределах 2 мм. Главное условие – их абсолютная симметричность. Чтобы они не проваливались в грунт в процессе эксплуатации окучника, необходимо обработать кромки. Своими руками это делается довольно просто. Или по окружности дисков приваривается проволока, или края немного загибаются. Как вариант – использовать лемехи от сеялки б/у или что-то подобное. Кое-то даже пускает в дело крышки от крупногабаритных кастрюль (такие встречаются на объектах общепита).

При установке всех подвижных частей окучника целесообразнее использовать не втулки, а подшипники. С таким механизмом обработка любого грунта пойдет намного легче.

Представленная на рисунке конструкция позволяет легко регулировать расстояние между дисками. Изменить их положение можно переустановкой фиксаторов (Б).

Схемы довольно подробные, поэтому какие-либо дополнительные пояснения вряд ли требуются.

Окончательная «доводка» окучника проводится после его практического использования. Только тогда станет ясно, например, под каким углом следует выставить диски, а также ряд других нюансов.

Читатель может и сам что-то изменить в представленных чертежах, доработать отдельные элементы. Но эти конструкции автор собирал своими руками, сам опробовал, и они показали довольно неплохую работоспособность. Для небольшого земельного участка таких окучников вполне достаточно.

Что это такое?

Окучником для мотоблока называют приспособление, посредством которого можно эффективно вспахивать и культивировать землю разной протяженности и степени сложности грунта. Посредством этой насадки можно выполнять окучивание выращиваемых культур, а также рыхлить, перекапывать почву и бороться с сорными растениями. По сути, это насадка, выполняемая из металла, которая характеризуется клиновидной формой. В зависимости от разновидности она имеет лопасти либо оборудуется вращающимися дисками, которые крепят к раме.

Устанавливают окучники и пропольники на мотоблок посредством особых креплений. Навесное оборудование подразумевает разную высоту окучивания и глубину проникания в грунт. Одновременно с рыхлением выполняется подъем почвы на нужную высоту и аэрация. В зависимости от разновидности модели она может предусматривать варьирование ширины и высоты окучки, смену угла наклона.

Классифицировать разновидности окучника можно по конструктивным особенностям и принципу действия. Исходя из этого, можно выделить 3 типа: дисковый, листерный и пропеллерный. Каждая модификация имеет свои характерные особенности.

Листерный

Этот вариант считается самым простым с конструктивной точки зрения. Его отличает фиксированная ширина захвата, внешне он похож на крылья бабочки. В процессе работы он приподнимает почву и тем самым создает необходимый земляной гребень. За счет концов с острой формой он опускается на отрегулированную заранее глубину, рыхлит землю, поднимает ее.

Недостатком устройства является необходимость подстраивания под ширину междурядий. Практически большинство таких моделей имеют ширину захвата заводского изделия не более 30 см.

Дисковый

Исходя из названия, ведущими элементами окучника являются диски, ободы которых опускаются на отрегулированную глубину в почву, имея при этом минимальное сопротивление грунта. Для эффективной работы эта навеска нуждается в максимально точной настройке разбежного угла, а также угла наклона дисков по вертикали. Ширину захвата в этом случае выставляют с учетом параметров возделываемого ряда.

Такие окучники подходят ко всем мотоблокам и позволяют повысить мощность агрегата. Они синхронизированы с возможностями мотоблока, допускают регулировку скорости и мощности. Обработка почвы с их помощью более эффективна, они удобны и малоэнергозатратны. К тому же здесь не нужен упор сзади.

Пропеллерный

Нередко окучники данного типа называют активными или роторными. Здесь задействованы 2 силы: вращение и поступательное движение. Это навесное оборудование на порядок дороже предыдущих аналогов ввиду своей эффективности. Однако пользоваться навесками такого типа можно исключительно на мотоблоках, оснащенных двумя передними передачами, а также валом отбора мощности. Внешне роторные приспособления похожи на вентиляторы.

Конструктивно они более сложны, чем две другие разновидности окучников. Их принцип работы выполняется за счет одного витка активного диска. Изначально происходит вскапывание почвы с удалением сорняков. Только после этого окучник рыхлит землю.

Нюансы одно- и двухрядных устройств

В зависимости от разновидности модели могут быть одно- и двухрядными. Навесное оборудование второго типа хорошо тем, что за один проход оператор обрабатывает сразу два междурядья, подгребая землю к культуре и образуя борозды.

По сути, двухрядный окучиватель похож на стойку кронштейна, которая крепится к сцепке и имеет 2 стойки с окучивателями, подсоединяющимися к сцеплению посредством болтов.

Однорядный вариант за проход может обработать только 1 ряд. В принципе, это удобно, учитывая, что оператору приходится тратить меньше времени на то, чтобы следить за ходом выполняемой работы. Так положение и движение агрегата будет более правильным, что сократит процент повреждений культуры в процессе окучивания.

Шнековый окучник считается низкопроизводительным и отличается высокой энергоемкостью технологического процесса окучки сельскохозяйственных культур.

Что касается голландских моделей, их крылья способны вращаться в вертикальной и горизонтальной плоскостях. Это обуславливает качественную обработку земли с сокращением энергозатрат. Эти модели доступны для большинства покупателей и достаточно хороши в работе.

Выбор

Правильно осуществленный выбор поможет в максимальной механизации сельскохозяйственного труда. Для меньших затрат сил на посадку картофеля нарезать борозды будет проще с регулируемыми крыльями. Чтобы окучить растения, лучше выбрать дисковый вариант. Чтобы быстрее справиться с работами, а не тянуть инструмент по каждому ряду, нужно рассматривать двухрядную классификацию окучников. При достаточной мощности мотоблока можно выбрать и четырехрядное оборудование.

Чтобы правильно выбрать окучник, нужно сопоставить еще и такие факторы, как:

Например, если планируется обрабатывать тяжелые почвы, важным параметром будет качество стали. Однако культиватор с малой мощностью вряд ли потянет тяжелый инструмент. Если денежных средств для покупки качественного инструмента недостаточно, а обрабатывать нужно тяжелые почвы, можно обратиться за помощью к умельцам или изготовить нужные детали самостоятельно. Для самоделки пригодятся характеристики некоторых популярных моделей.

Например, двухрядный окучник имеет следующие параметры:

Окучник дисковый с регулируемой шириной, высотой и глубиной имеет следующие максимальные параметры:

Изготовление ручного плуга

Садим картошку не напрягая спину

Самодельные плуги ручного типа часто используются для посадки картошки на небольших огородах и дачах. Конструкция такого инструмента позволяет выкопать яму задействовать только одну ногу и руки, без сгиба спины.

Наиболее популярный вариант – плуг «Вятский пахарь» (лопата монаха Геннадия)

Такое устройство может регулироваться по высоте, что важно для удобства пользователя. Оно имеет широкий рычаг для обхвата руками и обычное полотно, как у лопаты

Преимущества Вятского пахаря

Лопата отца Геннадия имеет такие преимущества:

• легкость выполнения работ (спина всегда остается ровной, все действия выполняются руками);
• скорость вскапывания в 4 раза выше, чем при использовании обычной лопаты;
• один прием инструментом «вытягивает» в 2 раза больше земли, чем обычными приспособлением;
• земля легким поворотом рычага откидывается в сторону, что удобно для такого дела.

К тому же, преимуществом такого инструмента является и то, что он подходит под любой тип грунта. Главное, не допустить ошибки при сборке плуга, действовать пошагово согласно инструкции и чертежа, а также использовать при конструировании только качественные материалы.

Как сделать

Для изготовления такого инструмента понадобится руль от старого велосипеда, металлическая труба, арматура и лист холоднокатонного нержавеющего металла, толщиной 2 мм. В качестве инструментов понадобится сварочный аппарат, а также болгарка или пилка по металлу. Сам процесс изготовления плуга производится так:

1. Обрезается труба (по грунту). Это основа лопаты, ее размеры должны быть удобными для пользователя. Также можно взять две трубы разного диаметра и установить пружину, которая позволит регулировать высоту рамы под нескольких людей.
2. Руль от велосипеда приваривается к одному из концов трубы.
3. Создается лемех. По известным размерам вырезается часть заготовки, изгибается приваривается к нижней части металлической трубы так, чтобы конец основания плуга выступал на 5-10 см.

Процесс посадки картофеля ручным плугом занимает всего 10-20 секунд. Под нажимом ноги лопата вкапывается в землю и при повороте рычага, грунт откидывается в сторону. Для удобства, картошку лучше закидывать в лунки другому человеку. Так, процесс посадки картошки плугом будет проходить быстрее.

Как окучник, такой инструмент не используется. Его специализация узкая. Перенос лопаты производится вручную. Если необходимо засаживать большие площади, лучше сделать аппарат с лемехами и колесом. К тому же, можно соорудить и двухрядный инструмент.

Изготавливаем самодельный окучник для картофеля

Проще всего самостоятельно изготовить дисковый окучник, для чего вам необходимо будет из металла вырезать диски соответствующего размера или приспособить для данных целей уже имеющиеся металлические заготовки. Помните лишь о том, что сами диски и окучник должны выполняться из прочного материала, так как на инструмент в процессе работы приходится повышенная нагрузка.

Основными элементами такого садового инструмента являются два металлических диска с вогнутой формой, которые имеют диаметр от 400 до 700 миллиметров. Два диска можно соединить между собой при помощи втулок или просто приварить их друг к другу через небольшую металлическую трубку-перемычку между ними. Помните лишь о том, что у таких моделей в последующем невозможно будет регулировать угол соединения дисков, поэтому в будущем потребуется высаживать картофель со стандартным междурядным расстоянием, в которое будет входить выполненный своими руками окучник.

К дискам можно переварить ступицы, что позволит дискам свободно вращаться на осях втулках, что обеспечивает существенное упрощение обработки земли, так как такой инструмент будет с легкостью входить даже в плотный грунт, и за счёт вращения дисков земля будет быстро переворачиваться и окучивать растущий картофель.

Далее изготовленную своими руками конструкцию необходимо приварить или прикрепить к мостовой балке. Для выполнения данной работы вам потребуется сварочный аппарат, можно также воспользоваться крепежными анкерами, что позволит в последующем с лёгкостью собирать и разбирать садовый инструмент.

При наличии мотоблока и другой моторизированной техники можно выполнить самостоятельно мобильный ручной дисковый окучник, который через переходник будет крепиться к мотоблоку. В последующем вся обработка участка будет проводиться с использованием такой моторизированной техники. В сети интернет вы с легкостью найдете многочисленные схемы выполнения самодельного окучника, рама которого позволяет крепить его к мотоблоку или электрическим культиваторам.

Назначение и принцип действия

Ручной картофелеокучник (распашник, бороздодел, маркер) – это сравнительно небольшое и легкое сельскохозяйственное орудие, приводимое в движение мускульной человеческой силой.

Самый распространённый лемешный ручной окучник состоит из следующих частей:

• рабочий орган – корпус-окучник, состоящий из наральника (лемеха) и двухстороннего отвала с «крыльями»;
• стойка – толстая металлическая полоса, привариваемая одним концом к корпусу окучник, а другим закрепляемая на раме;
• рама из металлической круглой или профильной трубы;
• опорное колесо.

В дисковых окучниках вместо лемешного корпуса окучника на раму устанавливают два расположенных под углом друг к другу сферических диска.

При выращивании картофеля данное сельхозорудие выполняет следующие операции:

1. нарезка посадочных борозд;
2. окучивание и образование гребней при междурядной обработке;
3. уничтожение сорняков и разрушение образующейся после сильных дождей или засухи почвенной корки;
4. разгонка рядков при уборке картофеля – для данной операции применяется специальный корпус-картофелекопатель , в котором вместо сплошного двухстороннего отвала используют 2-3 ряда прутьев.

Для чего требуется окучивание картофеля

В процессе роста картофелю и созревающим корнеплодам необходимо будет регулярно выполнять окучивание, что позволяет существенно улучшить показатели урожайности. Выполнение такой работы позволяет добиться следующего:

• Улучшается снабжение кислородом корнеплодов, что положительно сказывается на размере клубней.
• Корни картофеля за счет рыхления почвы получают необходимые им питательные вещества, что улучшает показатели урожайности.

Важно. Установлено, что регулярное окучивание грядок позволяет улучшить урожай на 30%

Использование такого садового инструмента будет актуально как для больших по площади огородов, так и для грядок размером в несколько соток. Подобное окучивание при помощи такого инструмента не представляет особой сложности, поэтому с этой работой справятся даже пожилые садоводы, для которых ручная обработка картофеля, перекапывание, боронование и окучивание представляет определенную сложность.

Разновидности и особенности

В зависимости от способа эксплуатации, окучники для картофеля бывают:

• Ручные – состоят из рабочего механизма и держателя. При надавливании на ручку выбирается нужная глубина окучивания, тогда как движение человека определяет скорость работы.
• Навесные (полуавтоматы) – представляют собой готовую конструкцию, которая крепится к мотоблоку или мини-трактору.

Самыми распространенными являются ручные, поскольку они дешевле и проще по конструкции, а работу выполняют аналогичную. Разница с навесными только в необходимости задействования ручного труда, тогда, как полуавтоматы выполняют основную работу без участия (но с контролем) огородника.

Учитывая конструктивные особенности, окучники бывают таких видов:

1. Плужок – имеет 1, 2, 3 мини-плуга, которые заглубляются в почву и рыхлят ее.
2. Диск – конструкция содержит 2 диска, которые при движении измельчают почву, делая ее более рыхлой.
3. Зубец – рабочий механизм в виде близкорасположенных металлических прутьев, которые не поднимая слой почвы, насыщают ее кислородом.

В зависимости от количества операторов окучника, они бывают одиночные и парные. В первом случае механизм устроен таким образом, чтобы вся работа выполнялась одним человеком. Парные варианты предполагают, что один человек регулирует глубину окучника, надавливая на рабочий механизм, а другой – приводит механизм в движение (тяговая сила).

Уборка картофеля мотоблоком

Окучивание

Спустя месяц после посадки появляются первые всходы. Теперь с помощью мотоблока нужно правильно окучить картошку. Начинать этот процесс стоит тогда, когда высота побегов достигнет 15-20 сантиметров.

Само по себе окучивание — замена разрыхления почвы и ее прополку. При этом данная обработка защищает урожай весной от возвратных заморозков. Бывает, что к появлению всходов температура может упасть чуть ниже нуля. А слой почвы, укрывает плоды, согревая их и давая им пережить непогоду.

Обычно окучивают 2 раза: первый раз как появились ростки, второй — через три недели. Но надо знать, что если:

• Гнездо начинает разрастаться в ширь, поперек гребня;
• Клубни выглядывают из-под земли и зеленеет на солнце

Окучивать придется в третий раз. Бывают случаи, когда окучка картошки нужна 4 раза за сезон. Зато потом получается хороший урожай.

Для этой процедуры подойдет любой окучиватель — с одним, двумя или тремя рядами. При необходимости на культиваторы устанавливается дополнительная насадка и с ее помощью удобряется почва.

Посмотреть, как работают двухрядным окучником можно по этому видео.

Секреты окучивания

Многие огородники окучивают картофель летом в жару. Но это неправильно. Так можно повредить побеги или сам корнеплод. Растение из-за этого может завять. К тому же процедура негативно влияет на здоровье.

Поэтому делать это рекомендуется утром или вечером. И не в сухую погоду, а после дождя, когда почва чуть подсохнет, но останется достаточно влажной. Так легче избавиться от сорняков и прополоть грядки.

Да и окучивать влажную землю намного проще, так как мокрая земля не осыпается. Влажный грунт, подсыпанный к основанию стебля, стимулирует развитие новых побегов. А это приводит к увеличению урожая, такова технология.

Преимущества и недостатки

Рассмотрим достоинства и недостатки такого приспособления, как ручной окучник для прополки и окучивания картофеля.

Преимущества:

• заметно облегчает работу фермера;
• все работы может выполнять один человек;
• требует минимум вложений, особенно если не полениться и сделать окучник своими руками.

Недостатки:

• посадка картофеля должна быть ровной, с одинаковым расстоянием между рядами (то есть надо позаботится на этапе посадки, чтобы окучник проходил между будущими рядами и осуществлял свою функцию);
• более менее сложные конструкции окучника, которые могут одновременно обрабатывать несколько рядов, стоят недешево;
• при эксплуатации такого окучника следует соблюдать правила безопасности.
